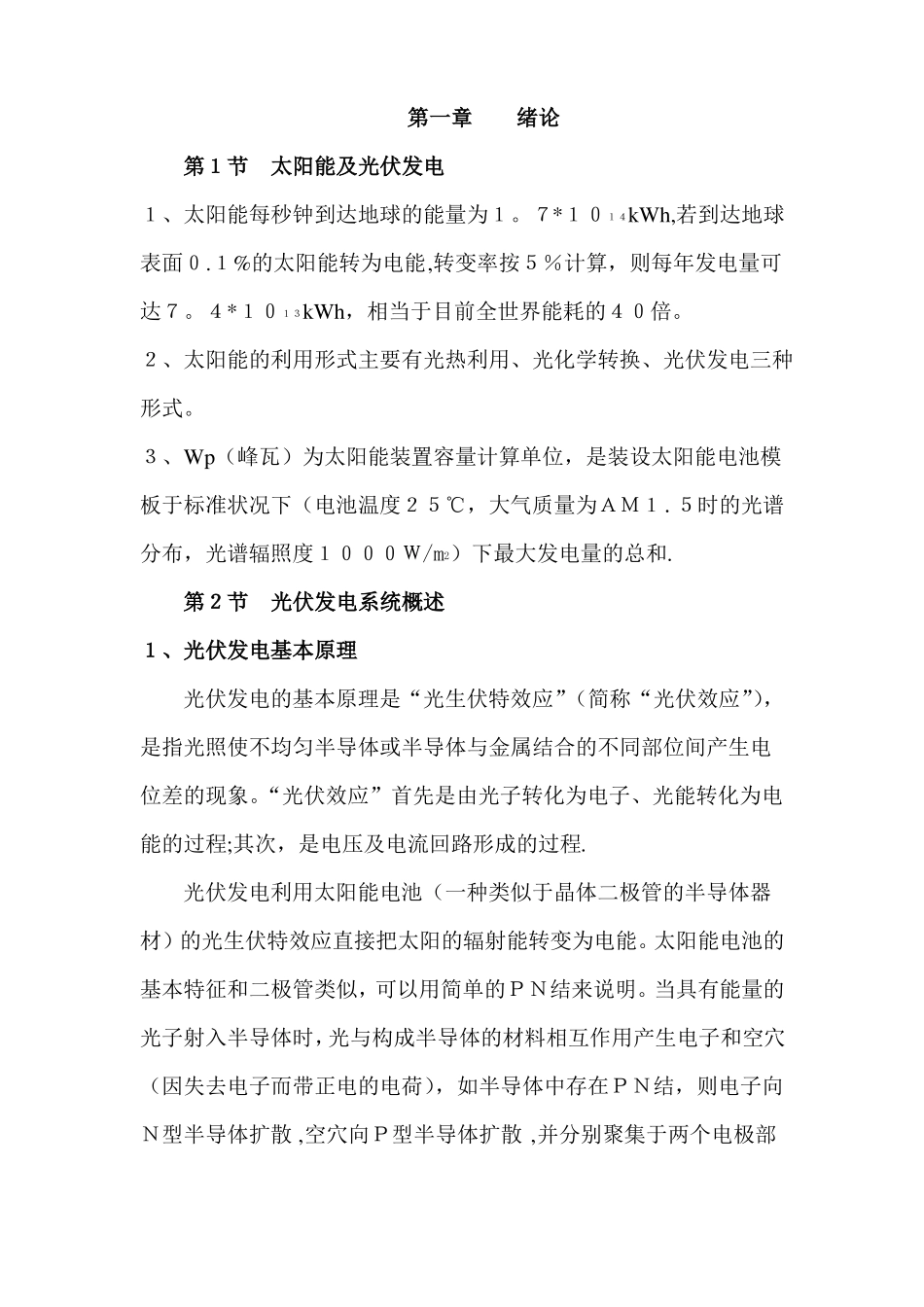

第一章绪论第１节太阳能及光伏发电１、太阳能每秒钟到达地球的能量为１。７*１０１４kWh,若到达地球表面０.１%的太阳能转为电能,转变率按５％计算，则每年发电量可达７。４*１０１３kWh，相当于目前全世界能耗的４０倍。２、太阳能的利用形式主要有光热利用、光化学转换、光伏发电三种形式。３、Wp（峰瓦）为太阳能装置容量计算单位，是装设太阳能电池模板于标准状况下（电池温度２５℃，大气质量为ＡＭ１.５时的光谱分布，光谱辐照度１０００Ｗ/m2）下最大发电量的总和.第２节光伏发电系统概述１、光伏发电基本原理光伏发电的基本原理是“光生伏特效应”（简称“光伏效应”），是指光照使不均匀半导体或半导体与金属结合的不同部位间产生电位差的现象。“光伏效应”首先是由光子转化为电子、光能转化为电能的过程;其次，是电压及电流回路形成的过程.光伏发电利用太阳能电池（一种类似于晶体二极管的半导体器材）的光生伏特效应直接把太阳的辐射能转变为电能。太阳能电池的基本特征和二极管类似，可以用简单的ＰＮ结来说明。当具有能量的光子射入半导体时，光与构成半导体的材料相互作用产生电子和空穴（因失去电子而带正电的电荷），如半导体中存在ＰＮ结，则电子向Ｎ型半导体扩散,空穴向Ｐ型半导体扩散,并分别聚集于两个电极部分。若太阳能电池两端接负载，负载有电流通过。单片太阳能电池是一个薄片状的半导体ＰＮ结,标准光照条件下,额定输出电压为０.５Ｖ左右，为了获得较高的输出电压和较大的输出功率，需将多片太阳能电池采用串并联的方式连接在一起使用.太阳能电池的输出功率随光照强度不同呈现随机性特征，在不同时间、不同地点、不同安装方式下，同一块太阳能电池的输出功率也不相同。太阳能光伏发电系统的首要部件是太阳能电池。２、光伏发电系统类型两种常用的分类方式：１）运行模式按照光伏运行模式划分，光伏发电系统主要分为独立光伏发电系统、并网光伏发电系统。（１）独立光伏发电系统也叫离网光伏发电系统，是未与公共网相连接的太阳能光伏发电系统，主要由太阳能电池组件、控制器、蓄电池组成，若为交流负载供电，还需要配置交流逆变器。包括边远地区的村庄供电系统、太阳能用户电源系统、通信信号电源、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统。（２）并网光伏发电系统是指发出的直流电能经转换后直接接入公共电网的光伏发电系统。可分为带蓄电池和不带蓄电池两种。带蓄电池并网光伏发电系统具有可调度性，可以根据需要并入或退出电网，同时兼具备用电源功能。并网光伏发电系统按容量和接入方式不同可分为大型集中式并网光伏电站和小型分布式并网光伏两种，大型集中式并网光伏电站的主要特点是，将所发电能逆变升压后直接输送到电网，由电网统一调配向用户供电。小型分布式并网光伏的主要特点是，靠近用户侧接入，所发电能可就地消纳。同时，分布式光伏还具有投资小、建设快、政策支持力度大等特点。２）接入特点（１)污染小，环保效益突出。（２）覆盖面积大,能量密度低。１ＭＷ光伏电站占地约需１万m2。(3）间歇性。(4)随机性，地域依赖性强。（5）成本高。水电装机成本为7-10元/W,火电装机成本为3。5—4。5元/W，而光伏发电装机成本为9—15元/W.这也是制约光伏发电广泛应用的最主要因素。根据光伏发电接入不同可分为集中式光伏发电和分布式光伏发电，其各自特点如下：（１）集中式光伏发电特点及优缺点名称特点集中式所发电能被直接输送到大电网，由大电网统一调配向用户供电，与大电网之间的电力交换是优点1、选址灵活,光伏出力稳定，削峰作用明显。2、运行方式灵活，相对分布式光伏可以更方便进行无功和电压控制，易实现电网频率缺点1、依赖长距离输电线路送电入网，易出现输电线路损耗、电压跌落、无功补偿等问题单向的调节。3、建设周期短，环境适应能力强，不需要水源、燃煤运输等原料保障，运行成本低,便于集中管理，受到空间的限制小，可以很容易地实现扩容2、大容量的集中式光伏接入需要有低电压穿越（LVRT）等新的功能（２）分布式光伏发电特点及优缺点名称特点分布式将太阳能直接转换为电能的分布式发电系统，遵循就近发电、就...
