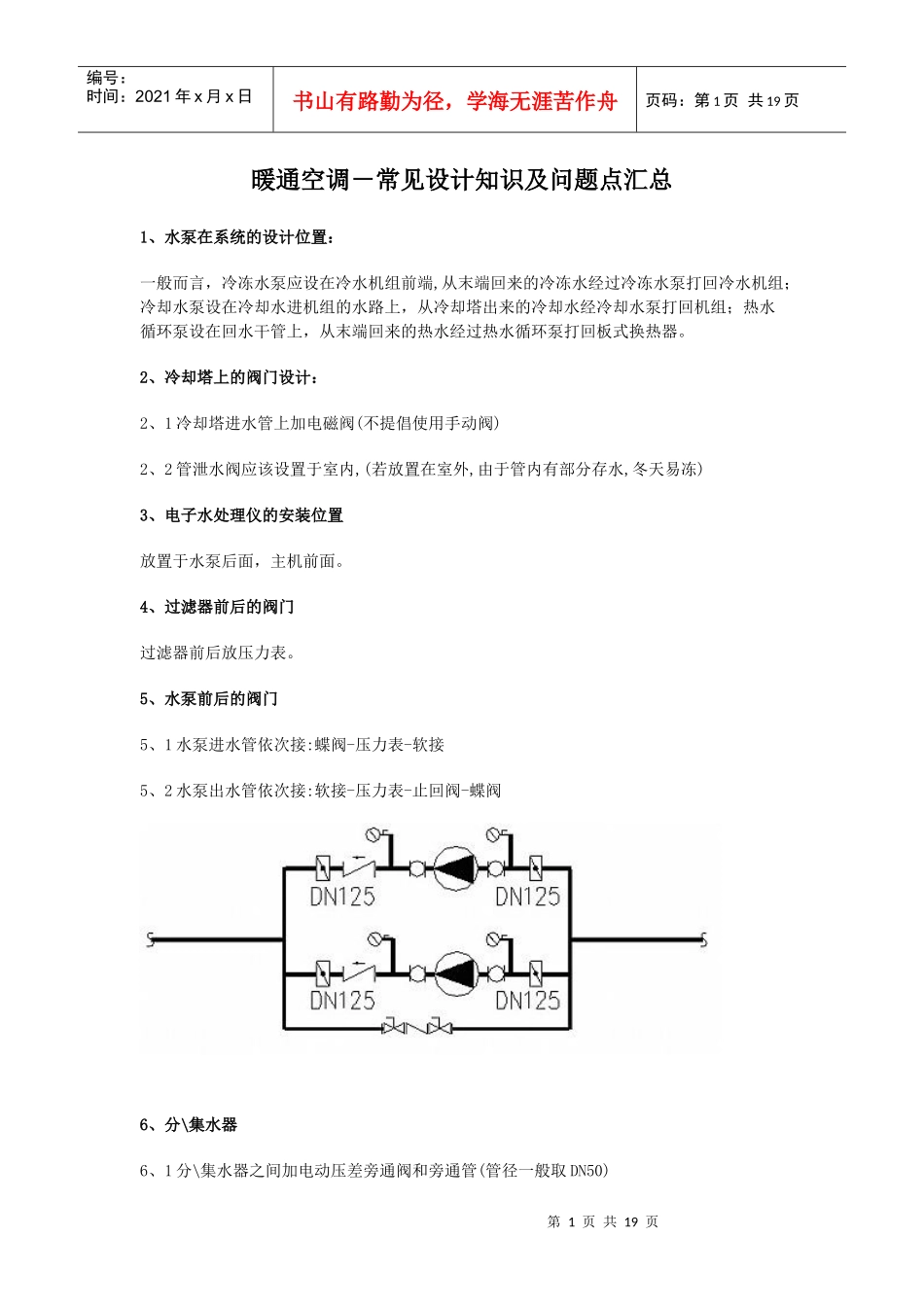

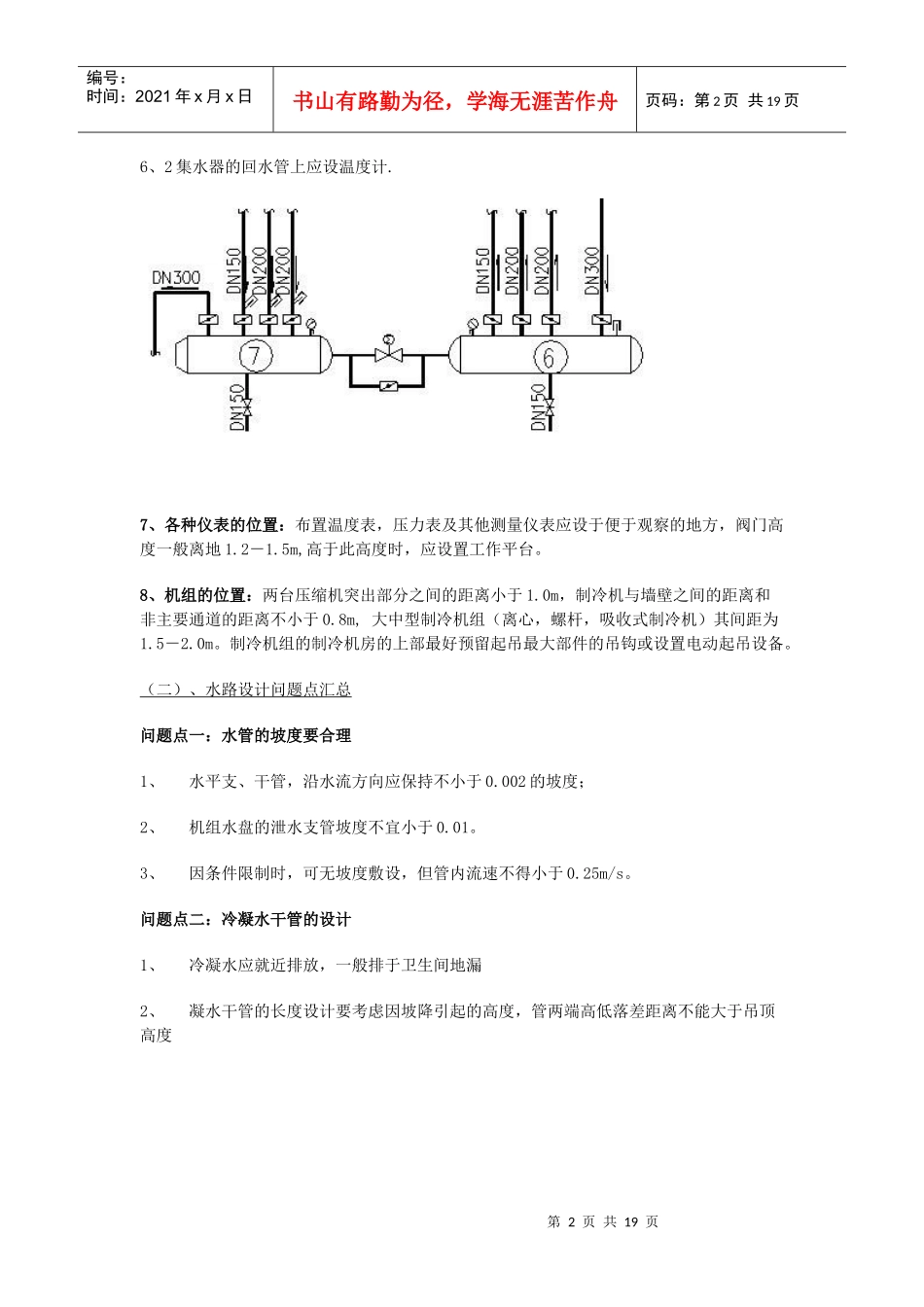

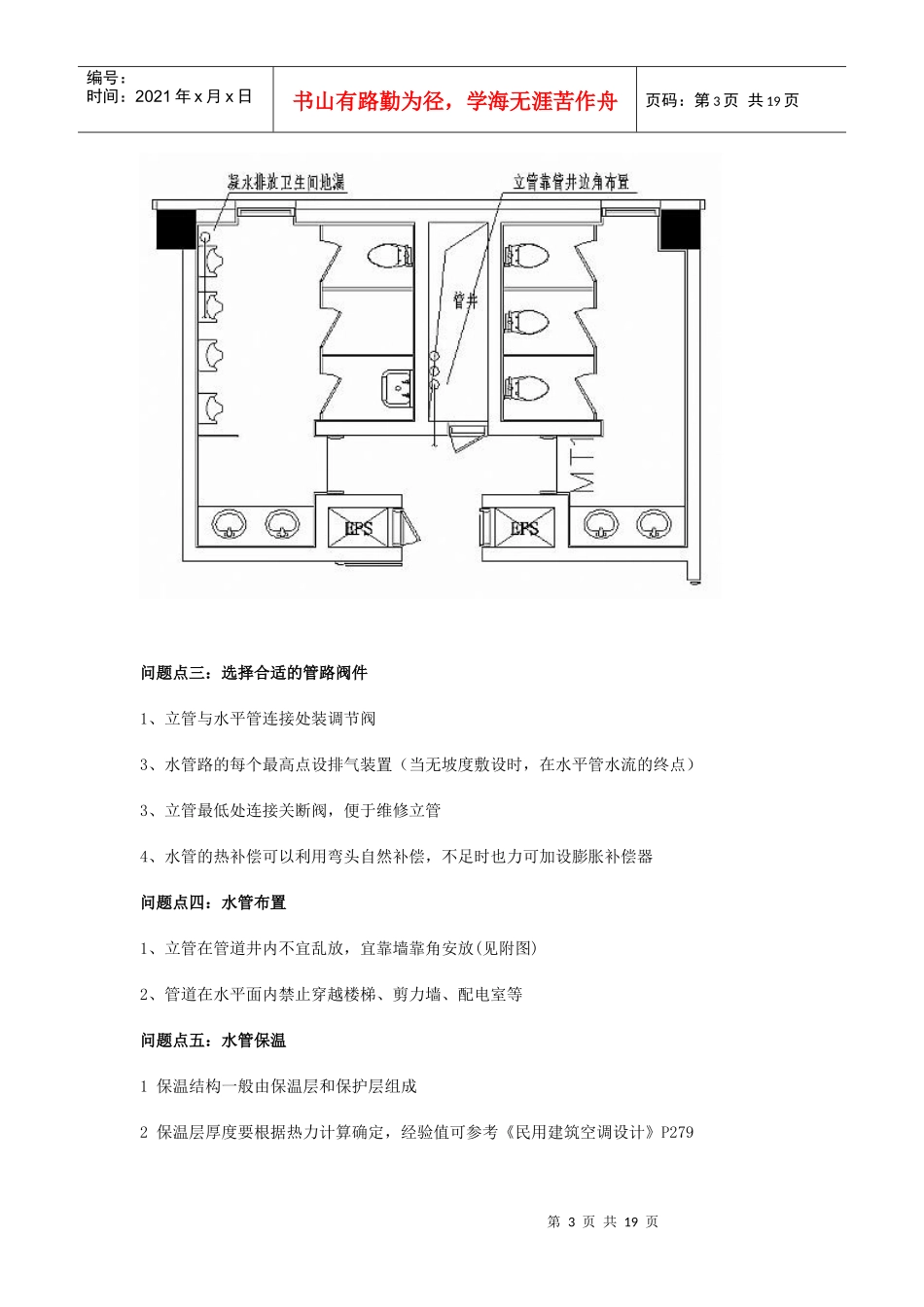

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页暖通空调－常见设计知识及问题点汇总1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。2、冷却塔上的阀门设计：2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。4、过滤器前后的阀门过滤器前后放压力表。5、水泵前后的阀门5、1水泵进水管依次接:蝶阀-压力表-软接5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分\集水器6、1分\集水器之间加电动压差旁通阀和旁通管(管径一般取DN50)第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页6、2集水器的回水管上应设温度计.7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地1.2－1.5m,高于此高度时，应设置工作平台。8、机组的位置：两台压缩机突出部分之间的距离小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m,大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。（二）、水路设计问题点汇总问题点一：水管的坡度要合理1、水平支、干管，沿水流方向应保持不小于0.002的坡度；2、机组水盘的泄水支管坡度不宜小于0.01。3、因条件限制时，可无坡度敷设，但管内流速不得小于0.25m/s。问题点二：冷凝水干管的设计1、冷凝水应就近排放，一般排于卫生间地漏2、凝水干管的长度设计要考虑因坡降引起的高度，管两端高低落差距离不能大于吊顶高度第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页问题点三：选择合适的管路阀件1、立管与水平管连接处装调节阀3、水管路的每个最高点设排气装置（当无坡度敷设时，在水平管水流的终点）3、立管最低处连接关断阀，便于维修立管4、水管的热补偿可以利用弯头自然补偿，不足时也力可加设膨胀补偿器问题点四：水管布置1、立管在管道井内不宜乱放，宜靠墙靠角安放(见附图)2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等问题点五：水管保温1保温结构一般由保温层和保护层组成2保温层厚度要根据热力计算确定，经验值可参考《民用建筑空调设计》P279第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页3保温材料可因地制宜，就近取材，应采用非燃或难燃材料，必须符合《建筑设计防火规范》。问题点六:水力计算1空调水系统各并联环路压力损失差额,不应大于15%;2水管路比摩阻宜控制在100-300Pa/m，问题点七:水系统补水1空调水系统补水应经软化水处理,仅夏天供冷的系统可采用电子水处理仪;2系统补水量取系统水容量的2%3补水点宜设在循环水泵的吸入段（三）、末端设计中应注意的问题点：1.接风管的风盘的风口设计，见附图。1）第一个送风口与风盘的出风口的距离要适当；2）带有两个出风口的风盘送风管要变径；3）风盘的送风口与回风口距离要适当。（≤5米）2．风机盘管的进出水管路设计，见附图1-2。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页1）进出水管路为"上进下出"；2）风盘与供回水干管的相对标高不小于200mm；3）进水管上依次接过滤器、闸阀、和软接；4）出水管上接软接、闸阀。3．同型号风盘的出风口数量的确定同型号风盘的出风口数量可视空调区域的不同而定，见附图1-34．两个小包间共用一个风盘的气流组织两个小包间共用一个风盘，每个包间可设一个出风口，两个包间的回风口可以通过串联接到风盘的回风口上，见附图1-4。5．靠近窗口的风盘布置：为抵挡室外冷负荷渗透，风机盘管应该尽量靠近外墙、外窗布置。见附...
