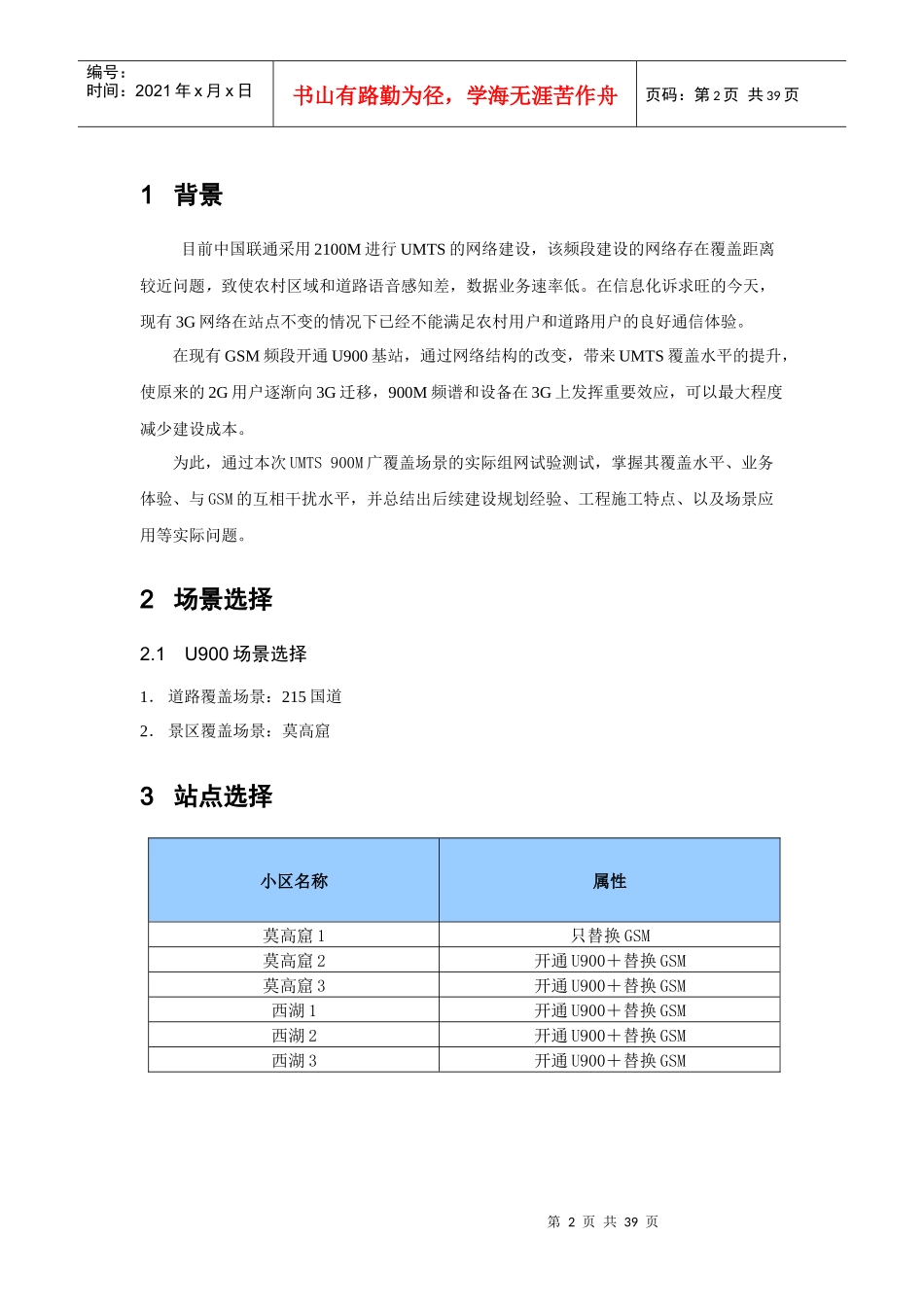

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页甘肃联通酒泉分公司U900性能测试技术总结报告第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页1背景目前中国联通采用2100M进行UMTS的网络建设，该频段建设的网络存在覆盖距离较近问题，致使农村区域和道路语音感知差，数据业务速率低。在信息化诉求旺的今天，现有3G网络在站点不变的情况下已经不能满足农村用户和道路用户的良好通信体验。在现有GSM频段开通U900基站，通过网络结构的改变，带来UMTS覆盖水平的提升，使原来的2G用户逐渐向3G迁移，900M频谱和设备在3G上发挥重要效应，可以最大程度减少建设成本。为此，通过本次UMTS900M广覆盖场景的实际组网试验测试，掌握其覆盖水平、业务体验、与GSM的互相干扰水平，并总结出后续建设规划经验、工程施工特点、以及场景应用等实际问题。2场景选择2.1U900场景选择1．道路覆盖场景：215国道2．景区覆盖场景：莫高窟3站点选择小区名称属性莫高窟1只替换GSM莫高窟2开通U900＋替换GSM莫高窟3开通U900＋替换GSM西湖1开通U900＋替换GSM西湖2开通U900＋替换GSM西湖3开通U900＋替换GSM第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页备注：上图红色扇区开通U9004频率策略敦煌区域现网G900频率方案：BCCH载频使用96～114，共计19个频点；TCH载频使用115～124，共计10个频点；GU频率分配方案示意图Refarming900M的GU频率方案：1.G900使用95～100、120～124号频点，共计11个频点，支持S111连片组网，少量扇区支持S2。2.U900使用原G900的101～119号频点，共计19个频点，中心频点号上行是2860，下行是3085，支持S111连片组网。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页本次试验站点GSM频率规划如下：下图红色扇区为U900扇区，绿色扇区为同频保护带内的GSM基站。5天馈策略本次酒泉U900方天馈方案采用华为SingleRAN基站G900&U900共天馈：大量的商用网络证明，GU900在郊区、道路等广覆盖场景共天馈性能良好。天馈规划主要从方位角、下倾角、天线挂高、增益等方面规划。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页天馈规划如下表：小区名称方位角下倾角（度）天线挂高(米)天线增益（dbi）莫高窟12025521莫高窟211025521莫高窟321035521西湖114016021西湖228016021西湖3180160215测试结论根据2011年中国联通总部900MWCDMA系统新技术、新业务试验测试规范（初稿）本次测试对U900覆盖性能，U900与GSM系统互操作性能，U900与U2100互操作性能、以及基本业务进行了测试。另外，对替换GSM站点进行了基本业务验证。5.1U900整体测试结论项目序号业务类别测试结果指标覆盖性1覆盖U900语音业务最大覆盖范围测试24.9km语音互打感知清晰距离2U900HSDPA数据业务最大覆盖范围测试22.1kmIphone4流畅浏览网页距离3U900HSUPA数据业务最大覆盖范围测试22.0kmIphone4流畅浏览网页距离接入性1建立语音业务呼叫100%定点语音业务呼叫成功率（3/3）定点短信100%定点短信端到端成功率（3/3）定点相互短呼呼叫延时4.5s定点语音业务主叫延时(3GTo3G)1.7s定点语音业务被叫延时(3GTo3G)2HSDPA业务呼叫成功率-单站测试100%PDP激活成功率（3/3）1.9SPDP激活时延移1切U900软切换指标测试CS（锁100%切换成功率第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页动性及互操作换UMTS900）2U900切换至U2100网络CS成功CS异频硬切换功能3U900切换至GSM网络CS成功CS异系统切换功能U2100切换至U900网络CS成功CS硬切换功能4U900通话延续性CS（ECIO大于-14db且RSCP大于-100dbm情况下）0%掉话率CS5U900（H业务）软切换指标测试PS（锁UMTS900）100%双向切换6U900（H业务）切换至U2100网络PS成功PS异频硬切换功能7U900（H业务）切换至GSM网络PS成功PS异系统切换功能8U900下载延续性PS（ECIO大于-14db且RSCP大于-95dbm情况下）0%掉话率PS9重选U2100...
