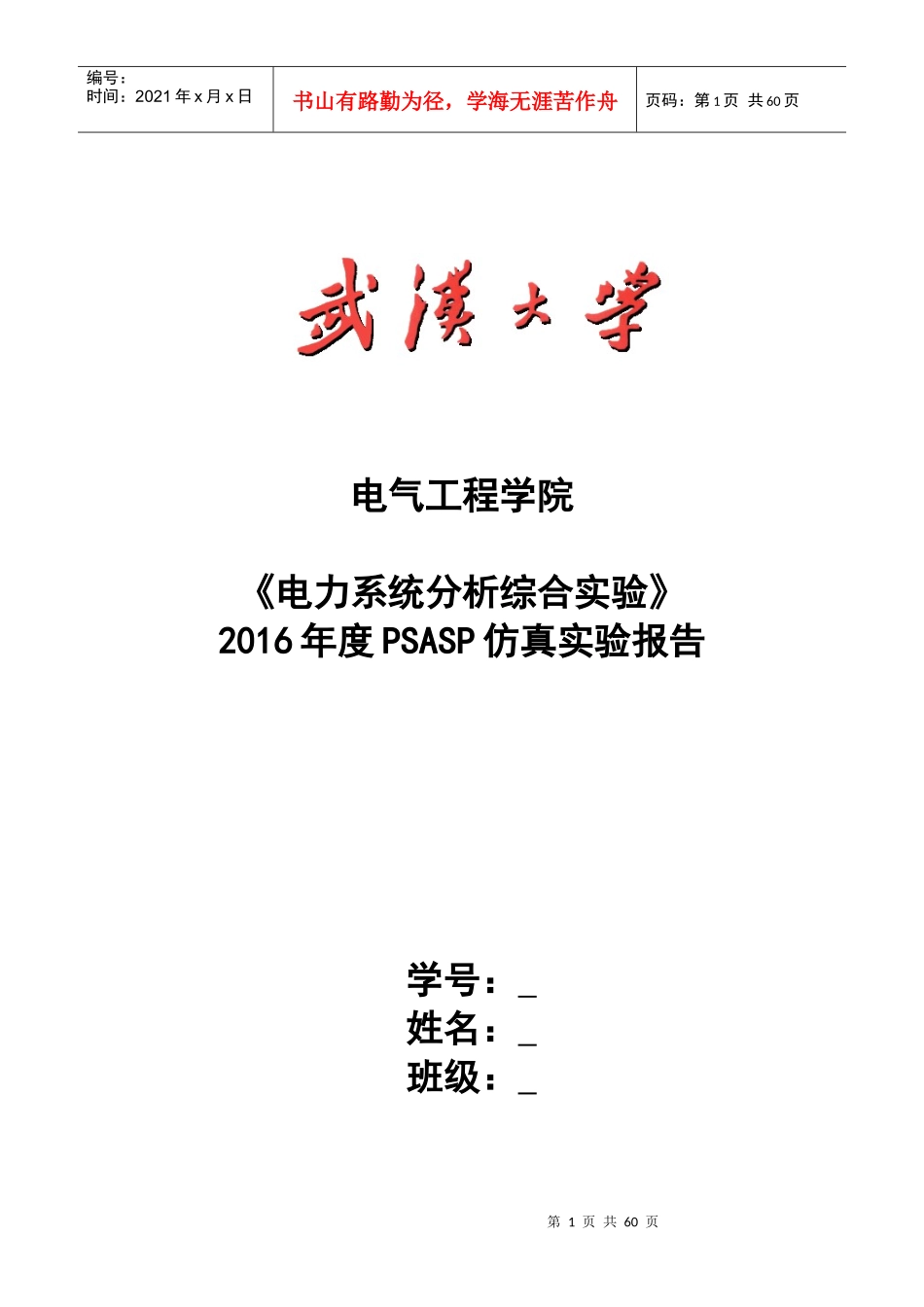

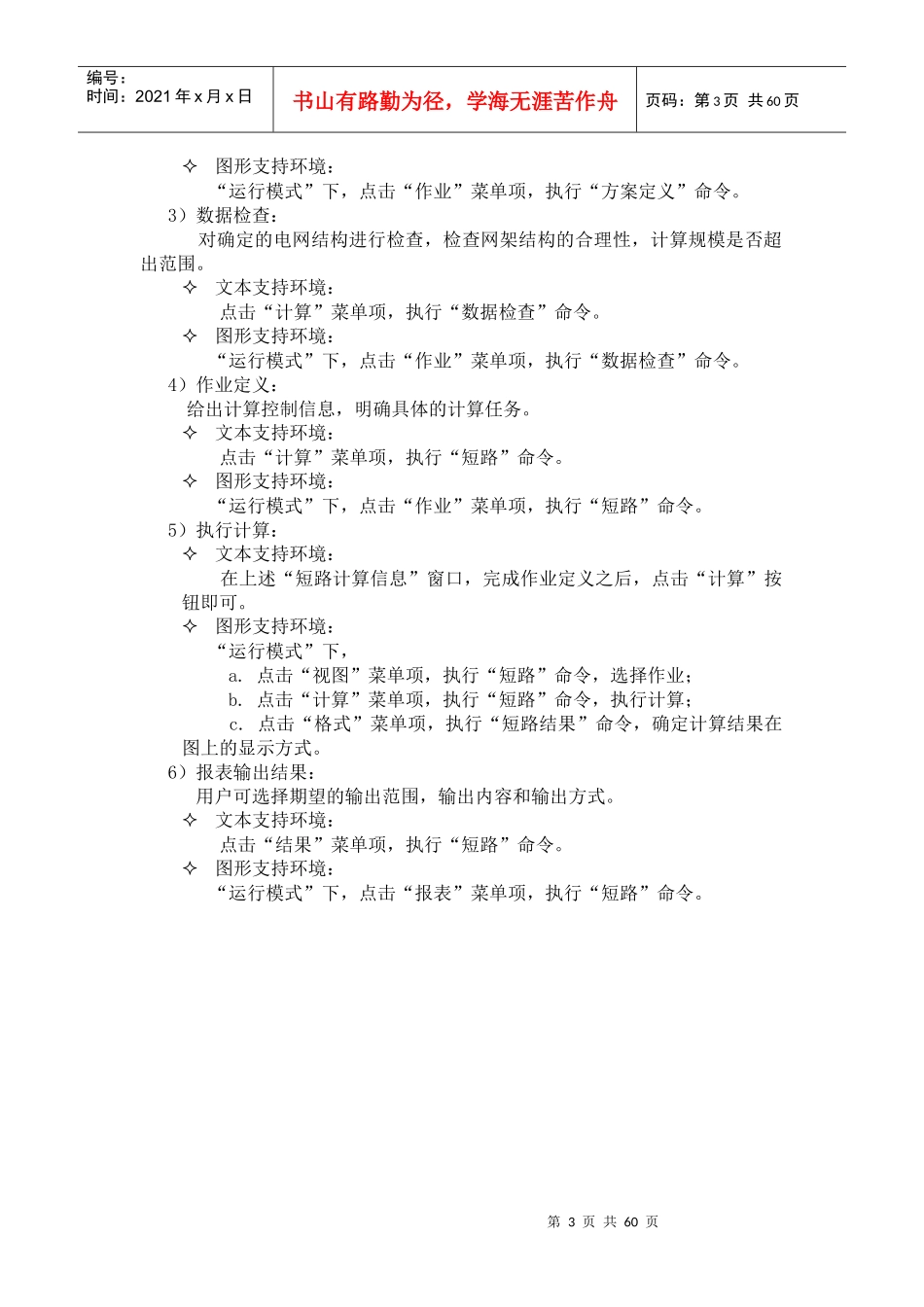

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页电气工程学院《电力系统分析综合实验》2016年度PSASP仿真实验报告学号：姓名：班级：第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页实验一电力系统分析综合程序PSASP概述一、实验目的了解用PSASP进行电力系统各种计算的方法。二、PSASP简介1．PSASP是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。2．PSASP的体系结构：第一层是：公用数据和模型资源库，第二层是应用程序包，第三层是计算结果和分析工具。3．PSASP的使用方法：（以短路计算为例）1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器，调速器，PSS等的固定模型），也可使用用户自定义模型UD。在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。文本支持环境：点击“数据”菜单项，执行“基础数据”和“公用参数”命令，可依次输入各电网元件的参数。图形支持环境：在“编辑模式下”，利用工具箱，输入电网接线图。作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。注意：两种环境下，均应先输入母线数据，再处理其他元件！！！2).方案定义：从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。文本支持环境：点击“计算”菜单项，执行“方案定义”命令。报表、图形、曲线、其他工具潮流计算短路计算稳定分析静态安全分析电压稳定谐波分析等电网基础数据库固定模型库用户自定义模型库固定模型库第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页图形支持环境：“运行模式”下，点击“作业”菜单项，执行“方案定义”命令。3）数据检查：对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。文本支持环境：点击“计算”菜单项，执行“数据检查”命令。图形支持环境：“运行模式”下，点击“作业”菜单项，执行“数据检查”命令。4）作业定义：给出计算控制信息，明确具体的计算任务。文本支持环境：点击“计算”菜单项，执行“短路”命令。图形支持环境：“运行模式”下，点击“作业”菜单项，执行“短路”命令。5）执行计算：文本支持环境：在上述“短路计算信息”窗口，完成作业定义之后，点击“计算”按钮即可。图形支持环境：“运行模式”下，a.点击“视图”菜单项，执行“短路”命令，选择作业；b.点击“计算”菜单项，执行“短路”命令，执行计算；c.点击“格式”菜单项，执行“短路结果”命令，确定计算结果在图上的显示方式。6）报表输出结果：用户可选择期望的输出范围，输出内容和输出方式。文本支持环境：点击“结果”菜单项，执行“短路”命令。图形支持环境：“运行模式”下，点击“报表”菜单项，执行“短路”命令。第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页实验二基于PSASP的电力系统潮流计算实验一、实验目的掌握用PSASP进行电力系统潮流计算方法。二、实验内容以上为系统常规运行方式的单线图。由于母线STNB-230处负荷的增加，需对原有电网进行改造，具体方法为：在母线GEN3-230和STNB-230之间增加一回输电线，增加发电3的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示：第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页其基础数据如下：母线数据母线名基准电压区域号电压上限电压下限单相短路容量三相短路容量发电116.5000218.150014.85000.000000.00000发电218.0000119.800016.20000.000000.00000发电313.8000115.180012.42000.000000.00000GEN1-230230.000020.00000.00000.000000.00000GEN2-230230.000010.00000.00000.000000.00000GEN3-230230.000010.00000.00000.000000.00000STNA-230230.000020.00000.00000.000000.00000STNB-230230.000020.00000.00000.000000.00000STNC-230230.000010...
