某电子公司酒店电子门锁维护指导VIP免费

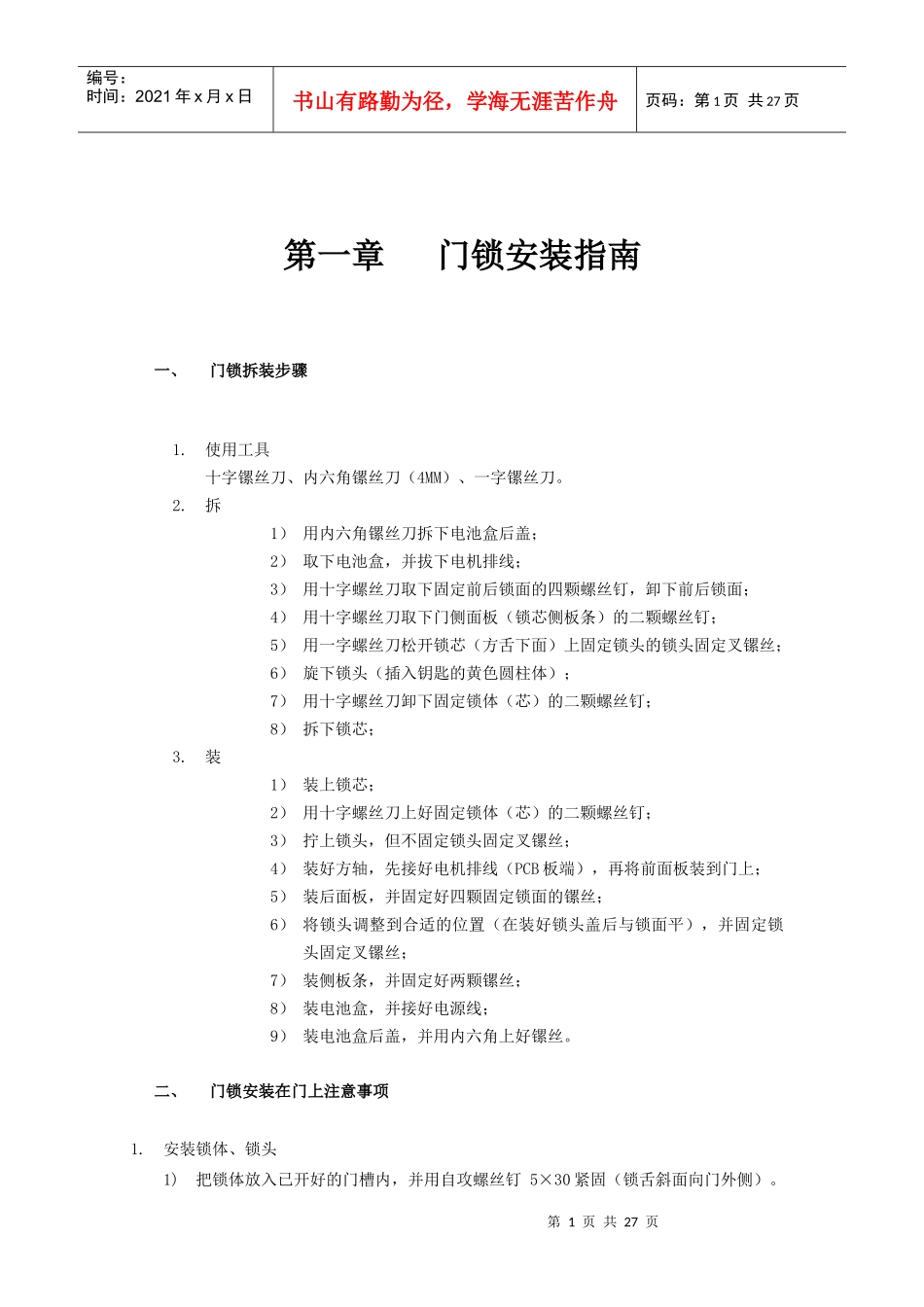

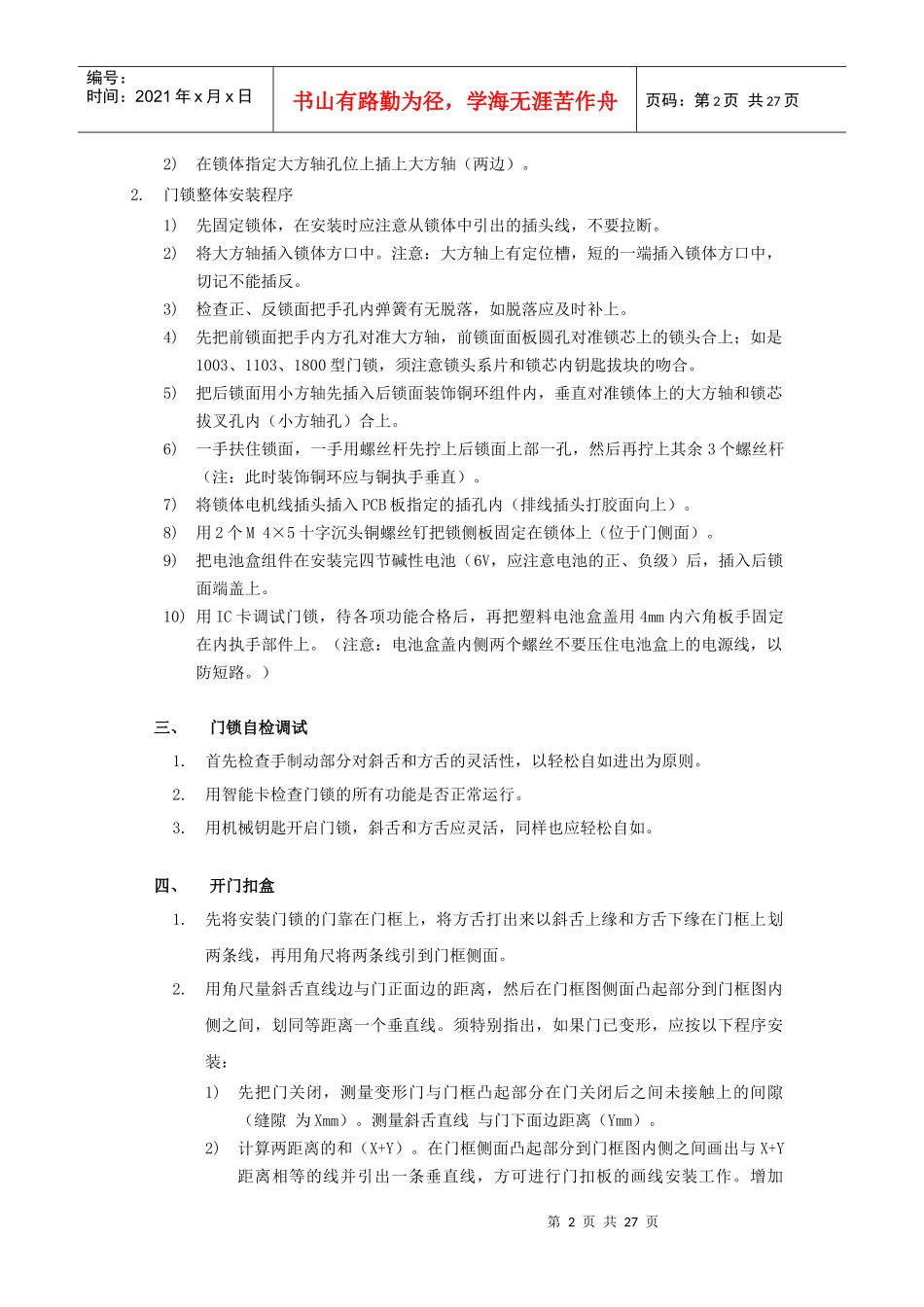

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页第一章门锁安装指南一、门锁拆装步骤1.使用工具十字镙丝刀、内六角镙丝刀（4MM）、一字镙丝刀。2.拆1）用内六角镙丝刀拆下电池盒后盖；2）取下电池盒，并拔下电机排线；3）用十字螺丝刀取下固定前后锁面的四颗螺丝钉，卸下前后锁面；4）用十字螺丝刀取下门侧面板（锁芯侧板条）的二颗螺丝钉；5）用一字螺丝刀松开锁芯（方舌下面）上固定锁头的锁头固定叉镙丝；6）旋下锁头（插入钥匙的黄色圆柱体）；7）用十字螺丝刀卸下固定锁体（芯）的二颗螺丝钉；8）拆下锁芯；3.装1）装上锁芯；2）用十字螺丝刀上好固定锁体（芯）的二颗螺丝钉；3）拧上锁头，但不固定锁头固定叉镙丝；4）装好方轴，先接好电机排线（PCB板端），再将前面板装到门上；5）装后面板，并固定好四颗固定锁面的镙丝；6）将锁头调整到合适的位置（在装好锁头盖后与锁面平），并固定锁头固定叉镙丝；7）装侧板条，并固定好两颗镙丝；8）装电池盒，并接好电源线；9）装电池盒后盖，并用内六角上好镙丝。二、门锁安装在门上注意事项1.安装锁体、锁头1)把锁体放入已开好的门槽内，并用自攻螺丝钉5×30紧固（锁舌斜面向门外侧）。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页2)在锁体指定大方轴孔位上插上大方轴（两边）。2.门锁整体安装程序1)先固定锁体，在安装时应注意从锁体中引出的插头线，不要拉断。2)将大方轴插入锁体方口中。注意：大方轴上有定位槽，短的一端插入锁体方口中，切记不能插反。3)检查正、反锁面把手孔内弹簧有无脱落，如脱落应及时补上。4)先把前锁面把手内方孔对准大方轴，前锁面面板圆孔对准锁芯上的锁头合上；如是1003、1103、1800型门锁，须注意锁头系片和锁芯内钥匙拔块的吻合。5)把后锁面用小方轴先插入后锁面装饰铜环组件内，垂直对准锁体上的大方轴和锁芯拔叉孔内（小方轴孔）合上。6)一手扶住锁面，一手用螺丝杆先拧上后锁面上部一孔，然后再拧上其余3个螺丝杆（注：此时装饰铜环应与铜执手垂直）。7)将锁体电机线插头插入PCB板指定的插孔内（排线插头打胶面向上）。8)用2个M4×5十字沉头铜螺丝钉把锁侧板固定在锁体上（位于门侧面）。9)把电池盒组件在安装完四节碱性电池（6V，应注意电池的正、负级）后，插入后锁面端盖上。10)用IC卡调试门锁，待各项功能合格后，再把塑料电池盒盖用4mm内六角板手固定在内执手部件上。（注意：电池盒盖内侧两个螺丝不要压住电池盒上的电源线，以防短路。）三、门锁自检调试1.首先检查手制动部分对斜舌和方舌的灵活性，以轻松自如进出为原则。2.用智能卡检查门锁的所有功能是否正常运行。3.用机械钥匙开启门锁，斜舌和方舌应灵活，同样也应轻松自如。四、开门扣盒1.先将安装门锁的门靠在门框上，将方舌打出来以斜舌上缘和方舌下缘在门框上划两条线，再用角尺将两条线引到门框侧面。2.用角尺量斜舌直线边与门正面边的距离，然后在门框图侧面凸起部分到门框图内侧之间，划同等距离一个垂直线。须特别指出，如果门已变形，应按以下程序安装：1)先把门关闭，测量变形门与门框凸起部分在门关闭后之间未接触上的间隙（缝隙为Xmm）。测量斜舌直线与门下面边距离（Ymm）。2)计算两距离的和（X+Y）。在门框侧面凸起部分到门框图内侧之间画出与X+Y距离相等的线并引出一条垂直线，方可进行门扣板的画线安装工作。增加第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页Xmm的距离是为防止变形门在关闭时，因门与门框部有缝隙而使锁舌无法进入门扣盒，导致门无法锁上的情况出现。）3)用门扣板靠近凸出部分侧的内孔边与所划的垂直线一致后固定，再以门扣板的外侧边在门框上划同等大的图线。4)用凿子按所划的线修孔。修孔时应注意将门扣板上下耳部深度与门框平齐、门扣盒以刚好放入为准则，修好后将固定螺丝上好。5)安装好后须检查门关闭后的松动度最好在2mm左右为佳。五、更换电池1.后锁面执手部件上有一塑料电池盒盖，须用十字螺丝批旋下十字螺丝钉。2.将电池盒拔下，按规定的正...
