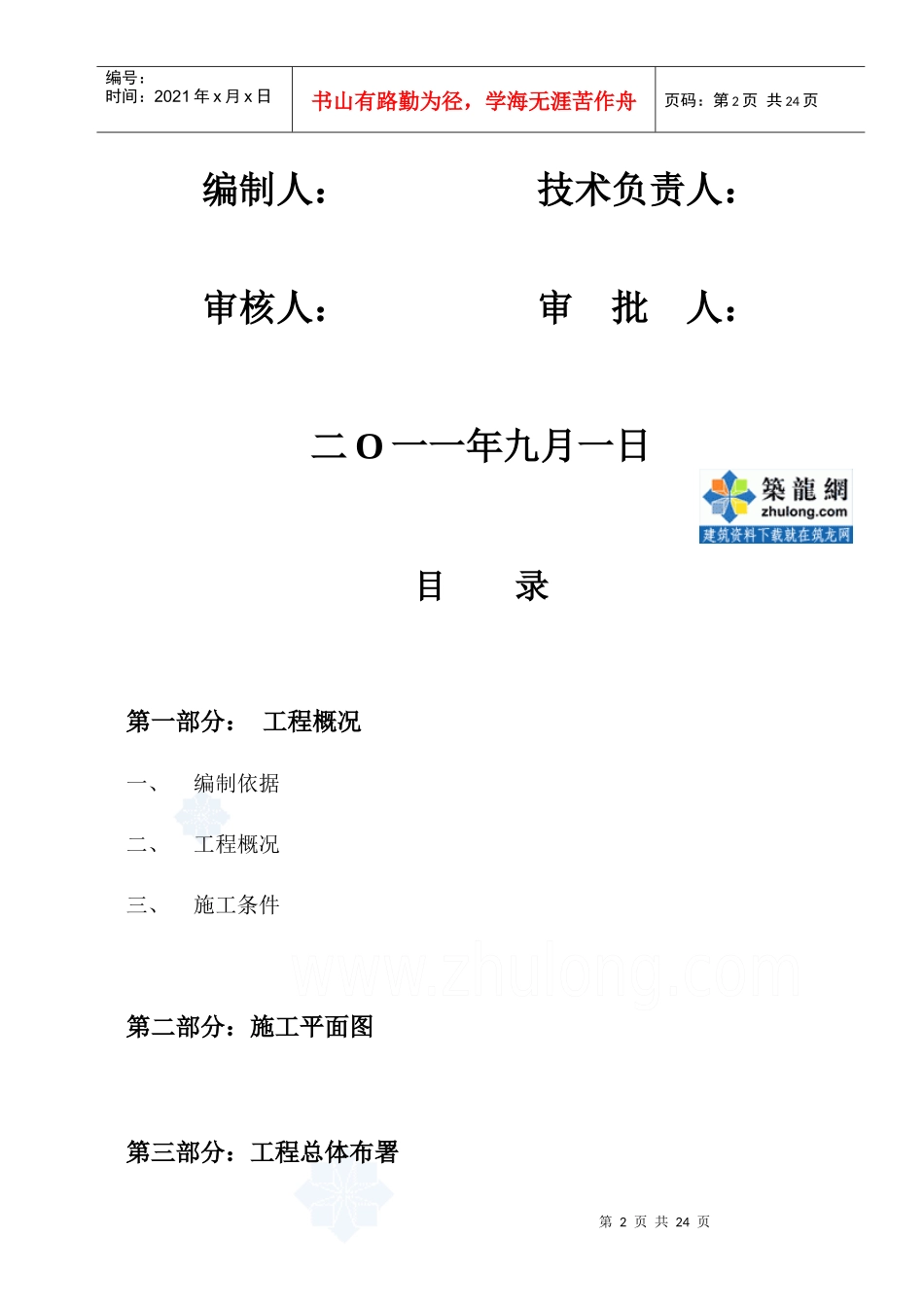

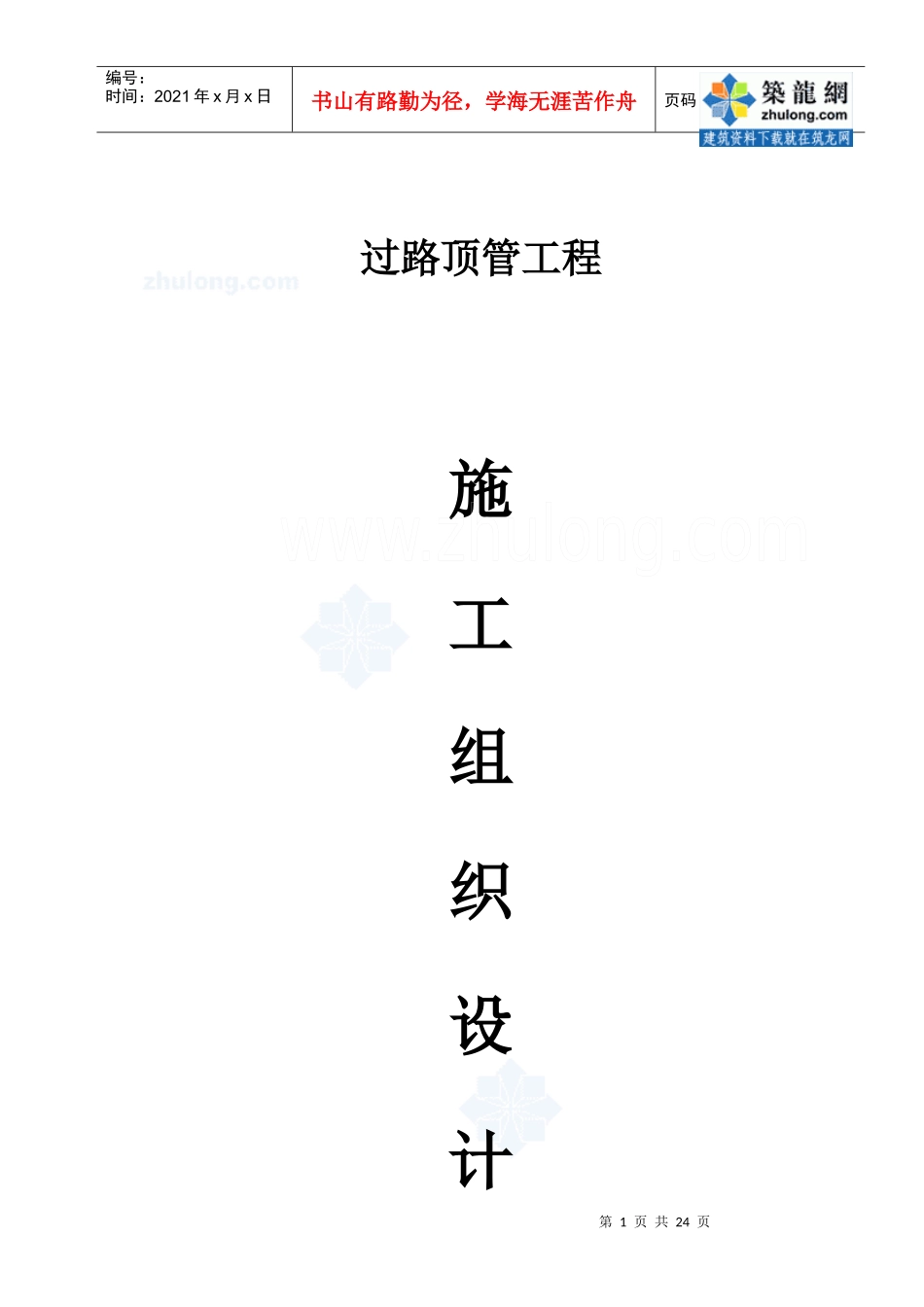

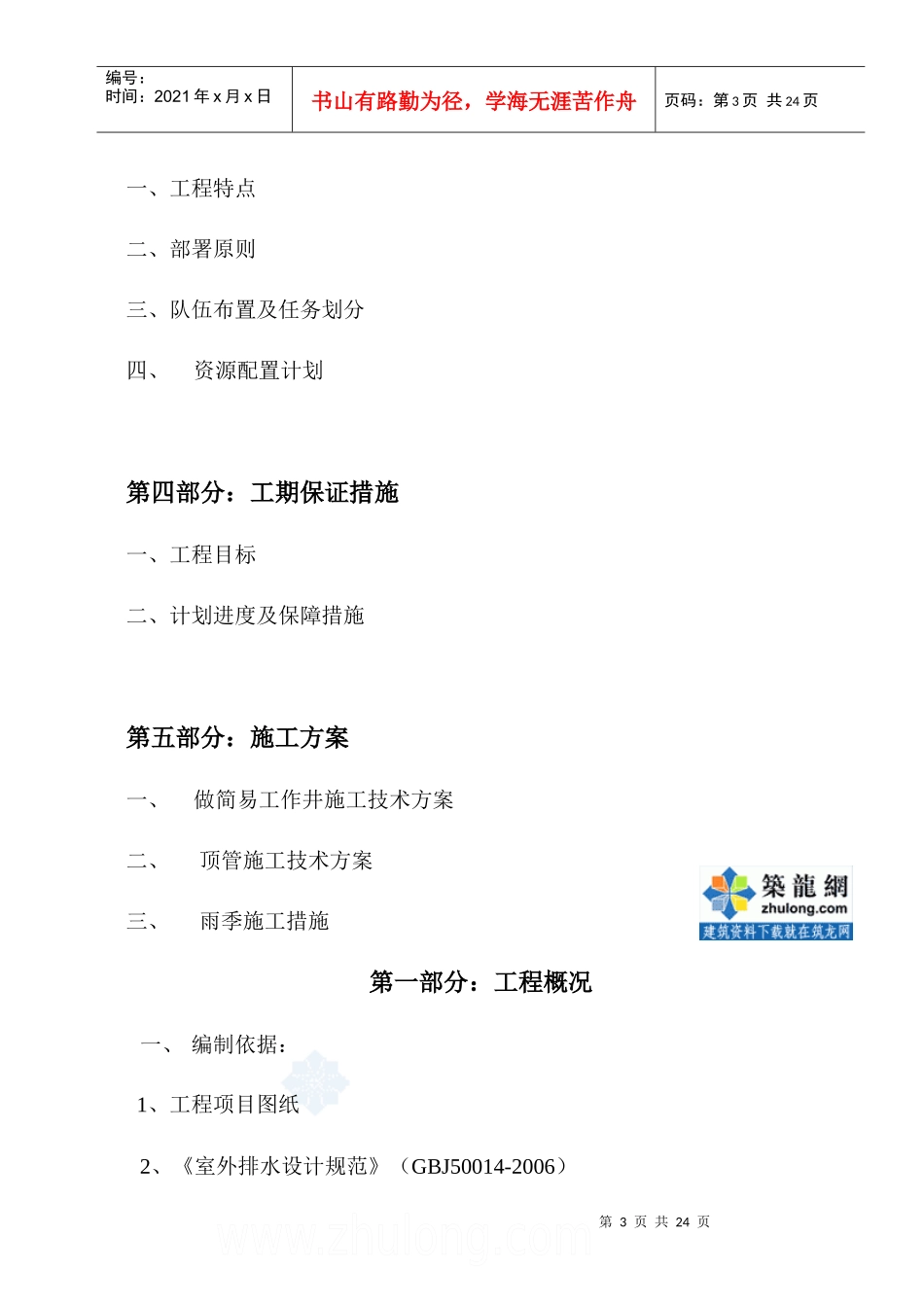

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页过路顶管工程施工组织设计第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页编制人：技术负责人：审核人：审批人：二O一一年九月一日目录第一部分：工程概况一、编制依据二、工程概况三、施工条件第二部分：施工平面图第三部分：工程总体布署第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页一、工程特点二、部署原则三、队伍布置及任务划分四、资源配置计划第四部分：工期保证措施一、工程目标二、计划进度及保障措施第五部分：施工方案一、做简易工作井施工技术方案二、顶管施工技术方案三、雨季施工措施第一部分：工程概况一、编制依据：1、工程项目图纸2、《室外排水设计规范》（GBJ50014-2006）第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页3、《给水排水工程构筑物结构设计规范》（GB50069-2002）4、《混凝土结构设计规范》（GB50010-2002）5、与本工程相关的其他行业标准、规范、规程等6、现场踏勘情况二、工程概况本工程过路管道采用顶D1500钢筋砼管施工工艺施工，共计6段顶管，每段顶管18～34m不等，合计132m。顶管工作坑坑采用简易工作坑，工作坑底板垫层采用10cm素砼垫层，底板采40cm钢筋砼底板。工作坑后靠背采用50cm钢筋砼及1cm钢板。顶管工作坑共计6坑。三、施工条件1、地下管线情况施工地段没有提供管道资料图纸，施工前要对施工区域地下管进行探测，要先开挖样洞，弄清管线位置后再进行施工，遇到地下管道时注意加以保护。2、施工用电第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页由于本工程顶管施工用电量较大，施工现场没有施工电源及配电房。采用50KW发电机发电供施工用电及生活用电。第二部分：施工平面布置1、由于本工程施工现场位于道路边上，采用顶管工艺施工。减少对周边环境影响，不影响道路正常运行。2、采用50KW发电机发电供施工用电及生活用电。3、在沿线路段上搭建材料仓库及施工棚，确保各个工段的材料供应；项目经理部的布置要考虑简洁明了，以提高施工效率，体现本单位的风格。本着确保工程的施工质量、工期、安全和文明施工，结合本工程在进行顶管的特点，以及顶管施工的高技术性要求，科学、合理、方便的原则对现场平面进行了精心布置和合理安排。第三部分施工总体部署一、工程特点：本工程工作量较小，顶D1500钢筋砼管只有约132m、简易工作井6坑。第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页二、部署原则1、充分考虑本项目工程的特点和难点，确保实现业主所要求的，我单位所坚持的进度、质量、安全和现场管理等目标。2、确保施工工期内完成合同内全部工程施工任务，达到验收标准。在进行施工组织设计时，通过人、材、机的优化配置和施工全过程的严格管理，确保工期目标的实现。3、依据我单位现有的技术实力、施工管理水平和机械配套能力，充分发挥多年来我们在类似工程实践中积累的成功经验，确保安全生产，实现全面创优。三、队伍布置及任务划分根据本工程的特点和工期安排，拟组织2个专业施工队进场，分别是：1个做简易工作井施工队，1个顶管施工队。详细情况如下：1、做简易工作井施工队，1个施工队伍，施工人员8人，完成本工程范围的简易工作井施工队。2、顶管施工队，1个施工队伍，施工人员13人，负责本工程范围内的第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页顶管施工任务。四、资源配置计划1、主要管理人员与技术人员配备计划根据本项目工程的特点，拟配置各类专业技术与管理人员共7名，其中，项目经理1名，测量员1名，质检员1名，材料员1名，顶管工程师1名，机械工程师1名，安全员1名。2、劳动力组织计划根据本项目工程特点，按照分工明确、突出专业化施工、确保工程质量的原则。投入具有丰富施工经验的专业施工队参加本工程施...
