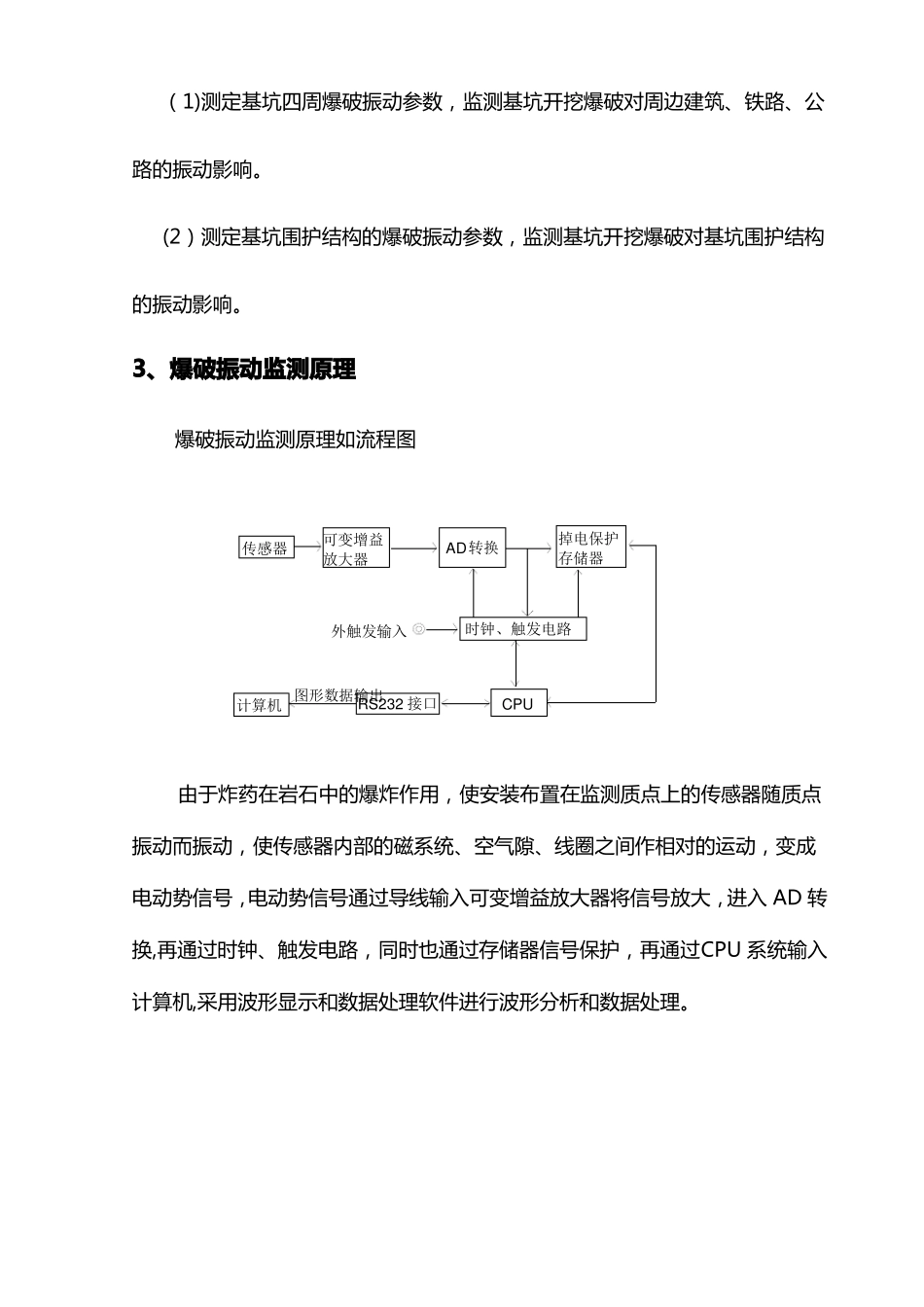

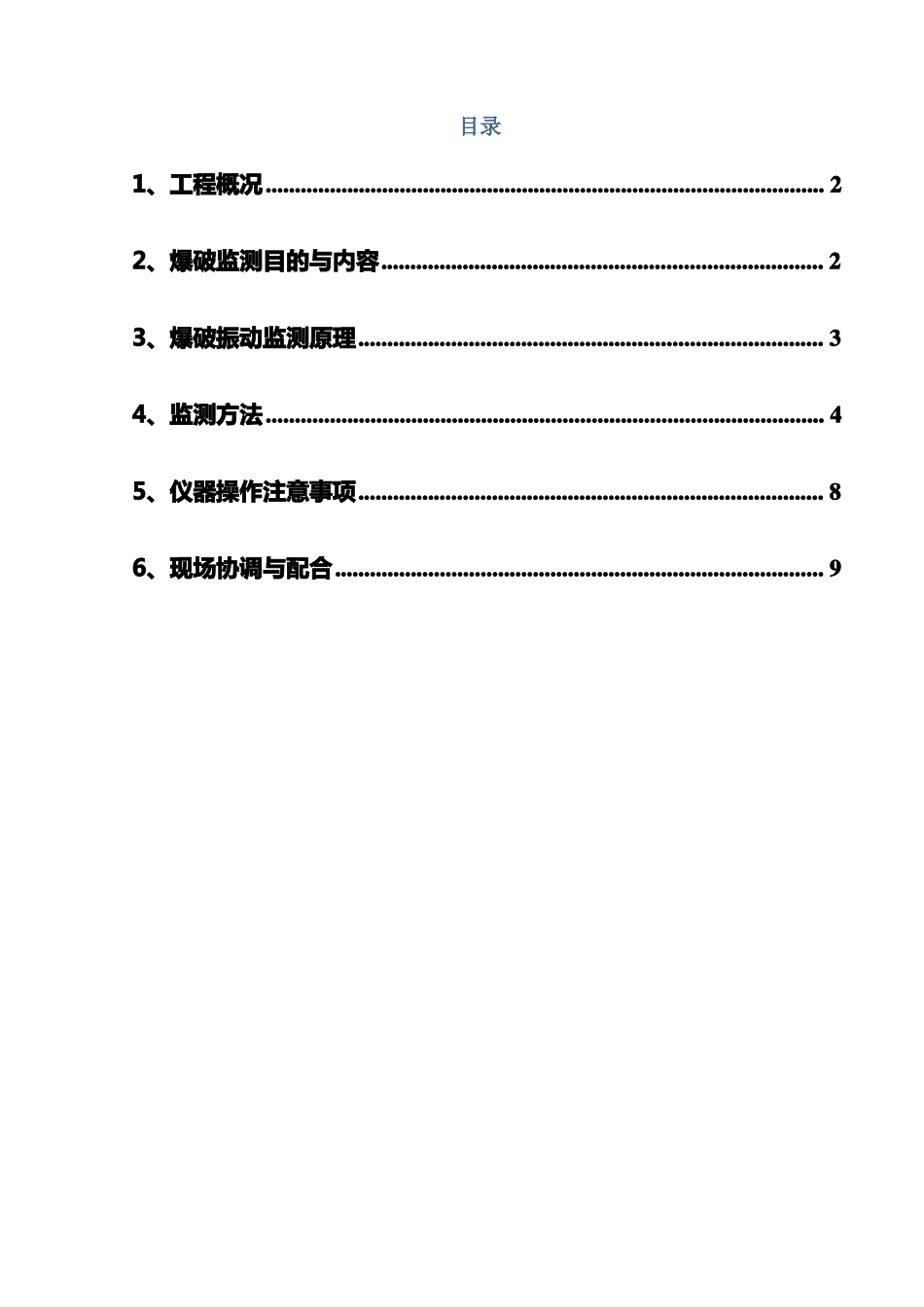

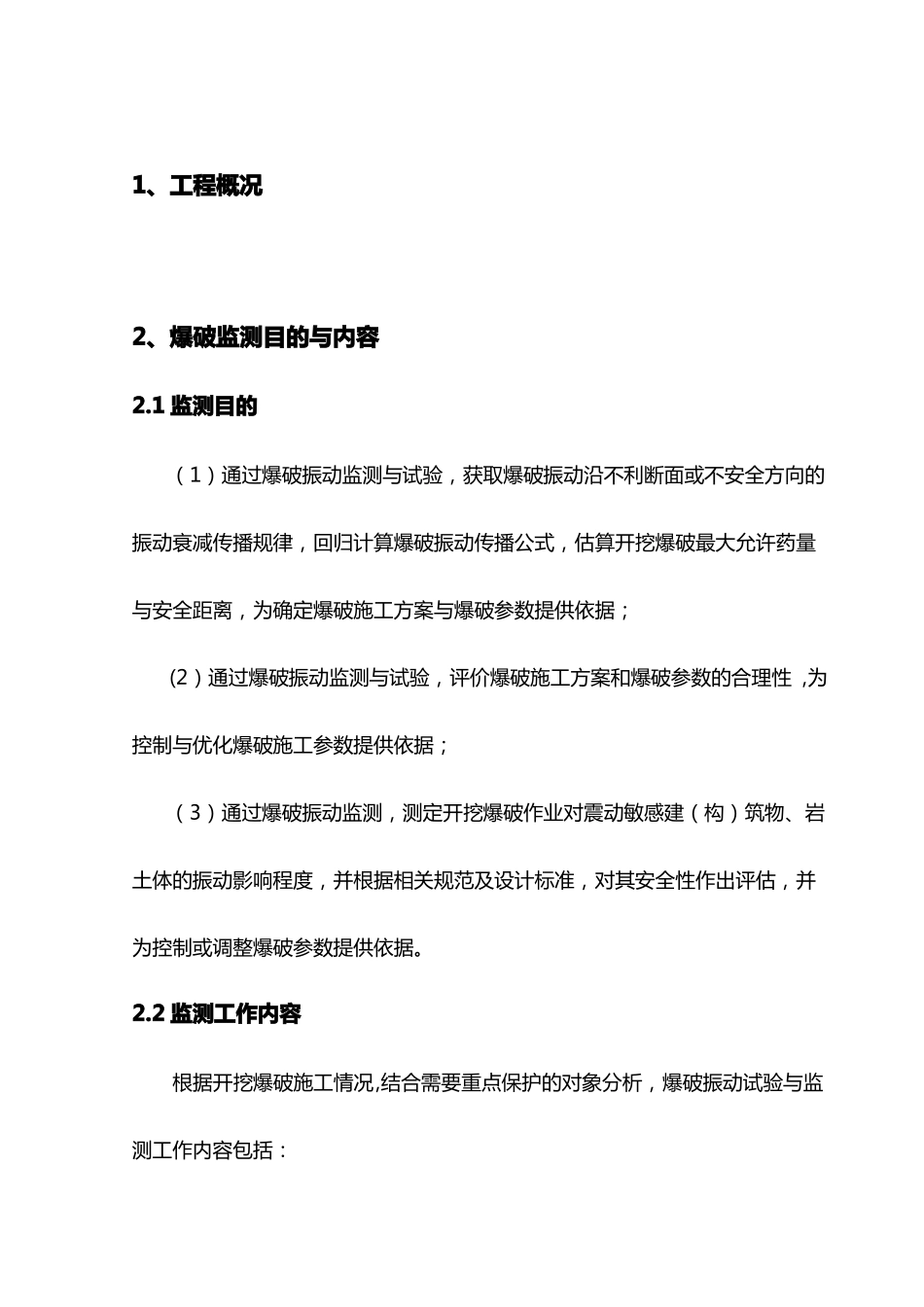

目录1、工程概况................................................................................................22、爆破监测目的与内容............................................................................23、爆破振动监测原理................................................................................34、监测方法................................................................................................45、仪器操作注意事项................................................................................86、现场协调与配合....................................................................................91、工程概况2、爆破监测目的与内容2.1监测目的(1)通过爆破振动监测与试验,获取爆破振动沿不利断面或不安全方向的振动衰减传播规律,回归计算爆破振动传播公式,估算开挖爆破最大允许药量与安全距离,为确定爆破施工方案与爆破参数提供依据;(2)通过爆破振动监测与试验,评价爆破施工方案和爆破参数的合理性,为控制与优化爆破施工参数提供依据;(3)通过爆破振动监测,测定开挖爆破作业对震动敏感建(构)筑物、岩土体的振动影响程度,并根据相关规范及设计标准,对其安全性作出评估,并为控制或调整爆破参数提供依据。2.2监测工作内容根据开挖爆破施工情况,结合需要重点保护的对象分析,爆破振动试验与监测工作内容包括:(1)测定基坑四周爆破振动参数,监测基坑开挖爆破对周边建筑、铁路、公路的振动影响。(2)测定基坑围护结构的爆破振动参数,监测基坑开挖爆破对基坑围护结构的振动影响。3、爆破振动监测原理爆破振动监测原理如流程图传感器可变增益放大器AD转换掉电保护存储器外触发输入时钟、触发电路图形数据输出计算机RS232接口CPU由于炸药在岩石中的爆炸作用,使安装布置在监测质点上的传感器随质点振动而振动,使传感器内部的磁系统、空气隙、线圈之间作相对的运动,变成电动势信号,电动势信号通过导线输入可变增益放大器将信号放大,进入AD转换,再通过时钟、触发电路,同时也通过存储器信号保护,再通过CPU系统输入计算机,采用波形显示和数据处理软件进行波形分析和数据处理。4、监测方法爆破振动监测是实时监测,所以在爆破前根据实地调查结果进行细致的准备工作,并严格按照工作流程进行工作。为确保监测的准确可靠,首先对爆破点附近的监测对象进行详细准确的调查后,确定监测对象,然后在爆破前对监测系统进行检查、检测和标定,同时根据监测对象与爆破点相对位置关系,确定测点位置及布置方法,提前进入现场进行安置,根据爆破时间进行监测.4.1测点布置根据设计要求,将爆破振动测点布置在所需监测的地表、建筑物结构支撑柱、铁路桥梁下、基坑侧壁上.安装传感器时必须安装稳固,否则质点的速度监测数据将产生失真现象,一般采用石膏固定传感器效果较好。还应注意对传感器的保护,使其避免受到爆破碎石或其它物体的物理性损伤。另外必须注意传感器的方向性.(1)、测点布置遵循的原则最大振动断面发生的位置和方向监测;爆破地震效应跟踪监测;爆破地震波衰减规律监测。(2)、测点的布置方法按照上述原则播和爆破地震的传规律和以往的经验,基坑开挖爆破振基动监测点布置在坑的四周,每次监测选择离爆破点最近的2个测点,每个测点布置垂直方向、水平方向和水平切向的传感器;地面建构筑物的测点布置在距爆破中心最近的建构筑物及其地表面。对于建构筑物测点选取基础上表面,若基础埋于土层下,则选择最近基础且坚实的散水作为测点。4.2监测(1)、爆破振动速度监测系统爆破振动速度测量系统一般由拾振器(或测振仪配合传感器)和记录器(包括计时器)两个部分组成.(2)、使用仪器爆破振动监测拟使用Mini—BlastⅠ型爆破测振仪,该仪器是一款处于国际、国内领先水平,高智能化、高精度的精密监测仪器,完全符合国内爆破振动影响安全评估要求。仪器配备高分辨率的液晶显示屏,全中文界面,现场独立运行,且体积小、重量轻,易于携带,可以胜任各种恶劣环境下的监测。该仪器各项技术指标:采集方式:全并行同...
