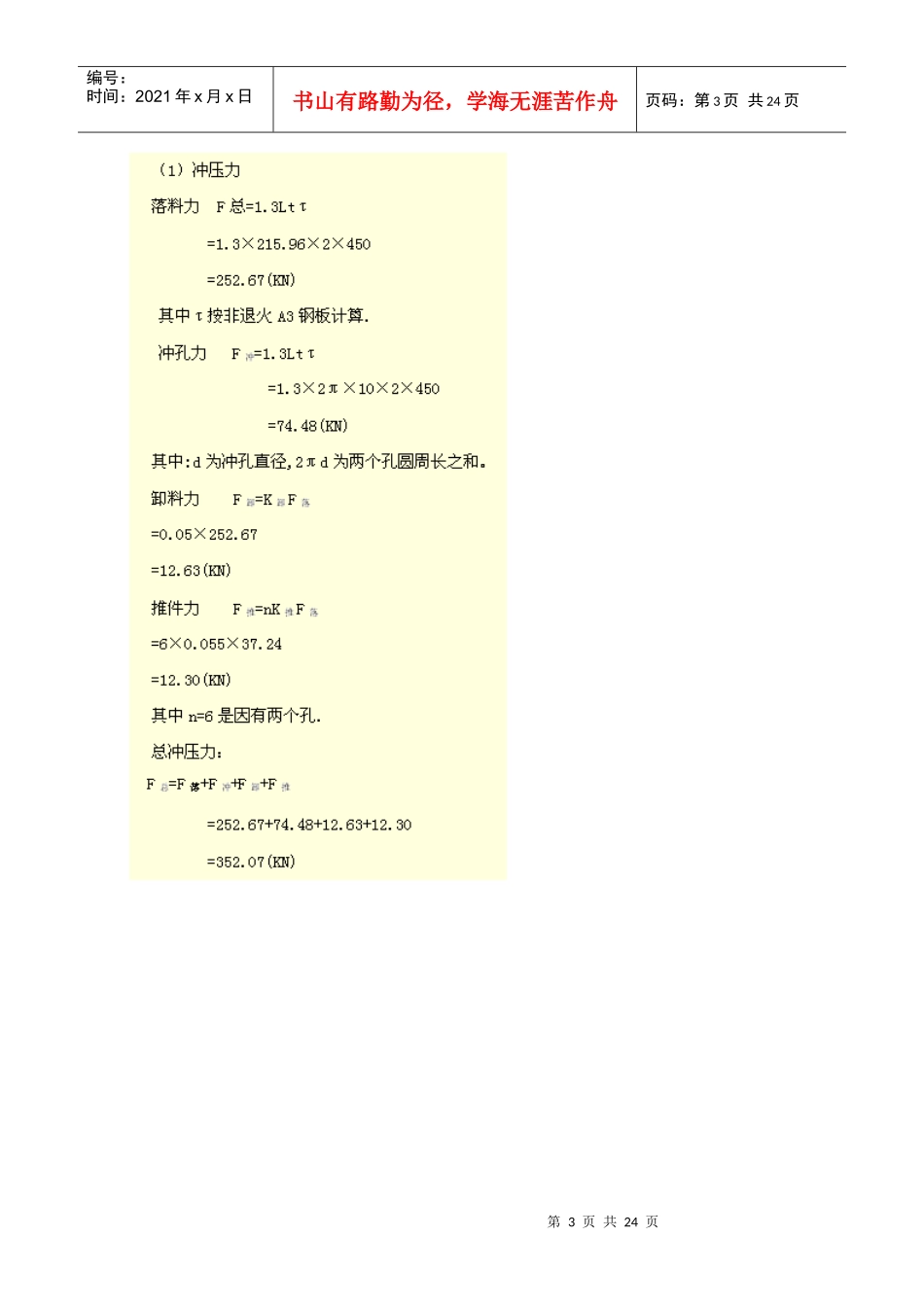

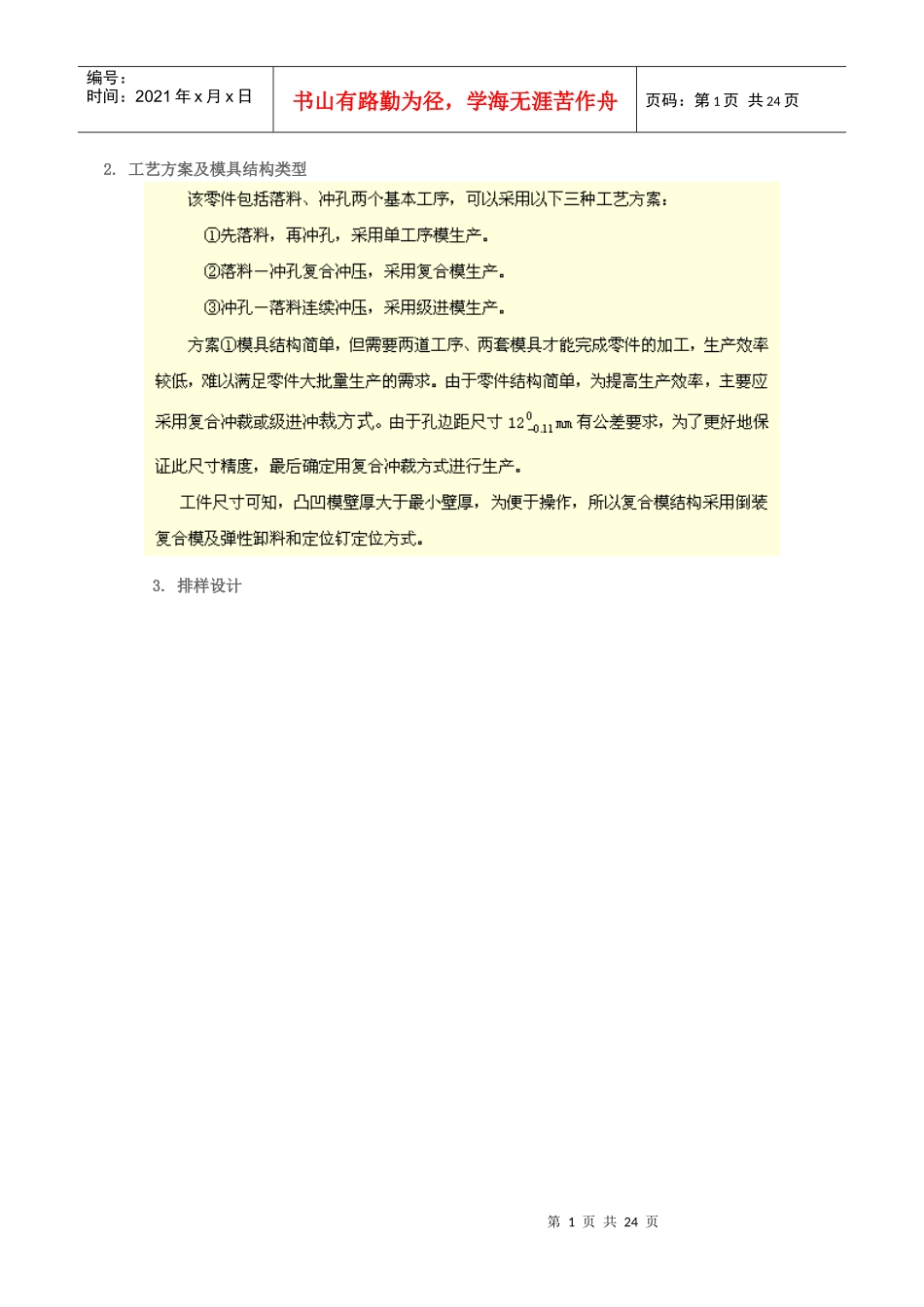

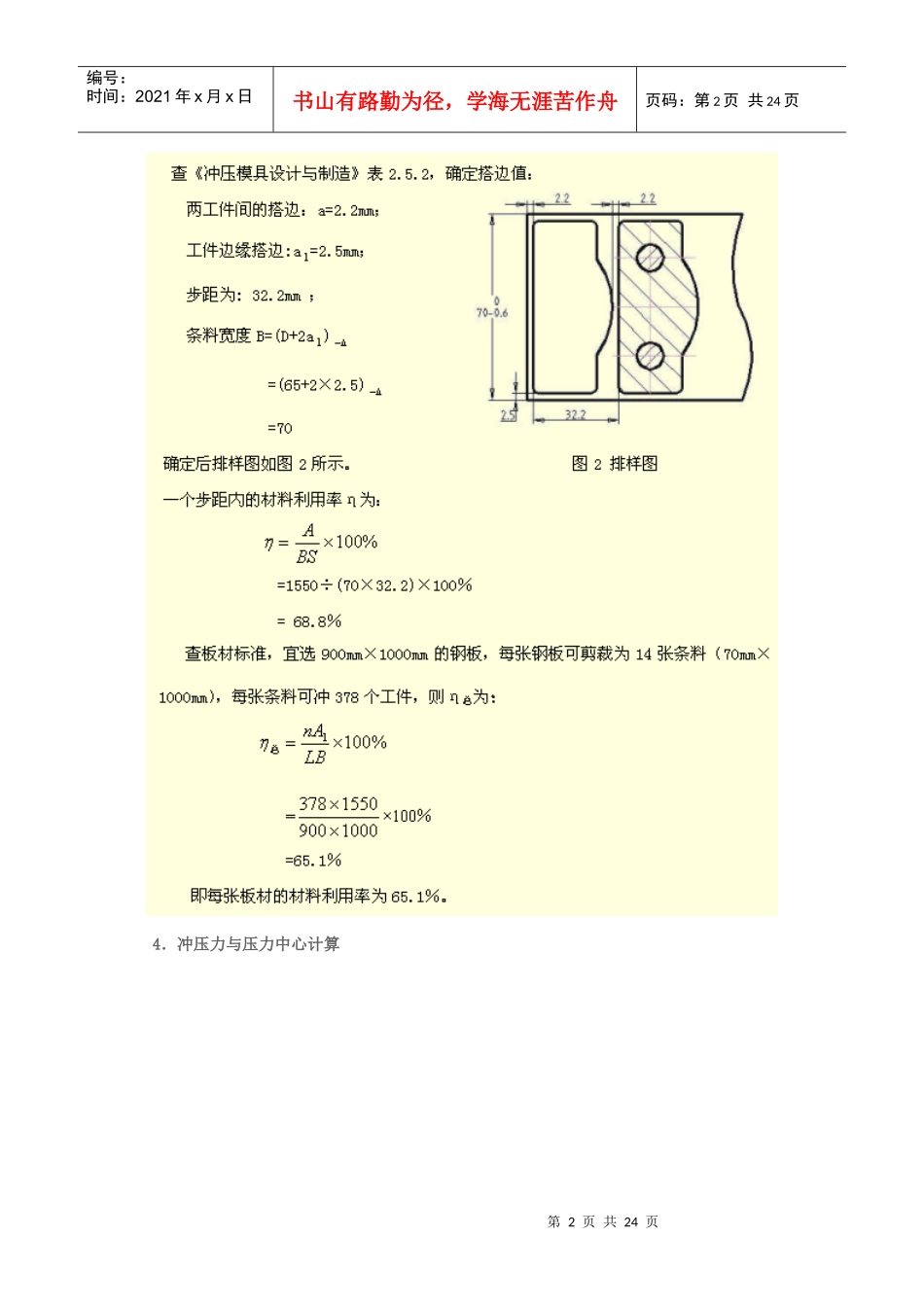

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页2.工艺方案及模具结构类型3.排样设计第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页4．冲压力与压力中心计算第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页5．工作零件刃口尺寸计算落料部分以落料凹模为基准计算,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。刃口尺寸计算见表1。表1刃口尺寸计算第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页6．工作零件结构尺寸第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页第8页共24页第7页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共24页7．其它模具零件结构尺寸根据倒装复合模形式特点:凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:根据模具零件结构尺寸,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。8．冲床选用根据总冲压力F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。其主要工艺参数如下：公称压力：630KN滑块行程：130mm行程次数：50次∕分最大闭合高度：360mm连杆调节长度：80mm工作台尺寸（前后×左右）：480mm×710mm9．冲压工艺规程第9页共24页第8页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共24页第10页共24页第9页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共24页10．模具总装配图第11页共24页第10页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共24页第12页共24页第11页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共24页图4模具装配图11．模具零件图第13页共24页第12页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共24页图5凸凹模第14页共24页第13页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共24页图6冲孔凸模第15页共24页第14页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共24页图7落料凹模板第16页共24页第15页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共24页图8上模座板第17页共24页第16页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共24页图9下模座板第18页共24页第17页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共24页图10上垫板第19页共24页第18页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共24页图11下垫板第20页共24页第19页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共24页图12凸模固定板第21页共24页第20页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共24页图13空心垫板第22页共24页第21页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共24页图14推件块第23页共24页第22页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共24页图15卸料板第24页共24页第23页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第24页共24页图16凸凹模固定板
