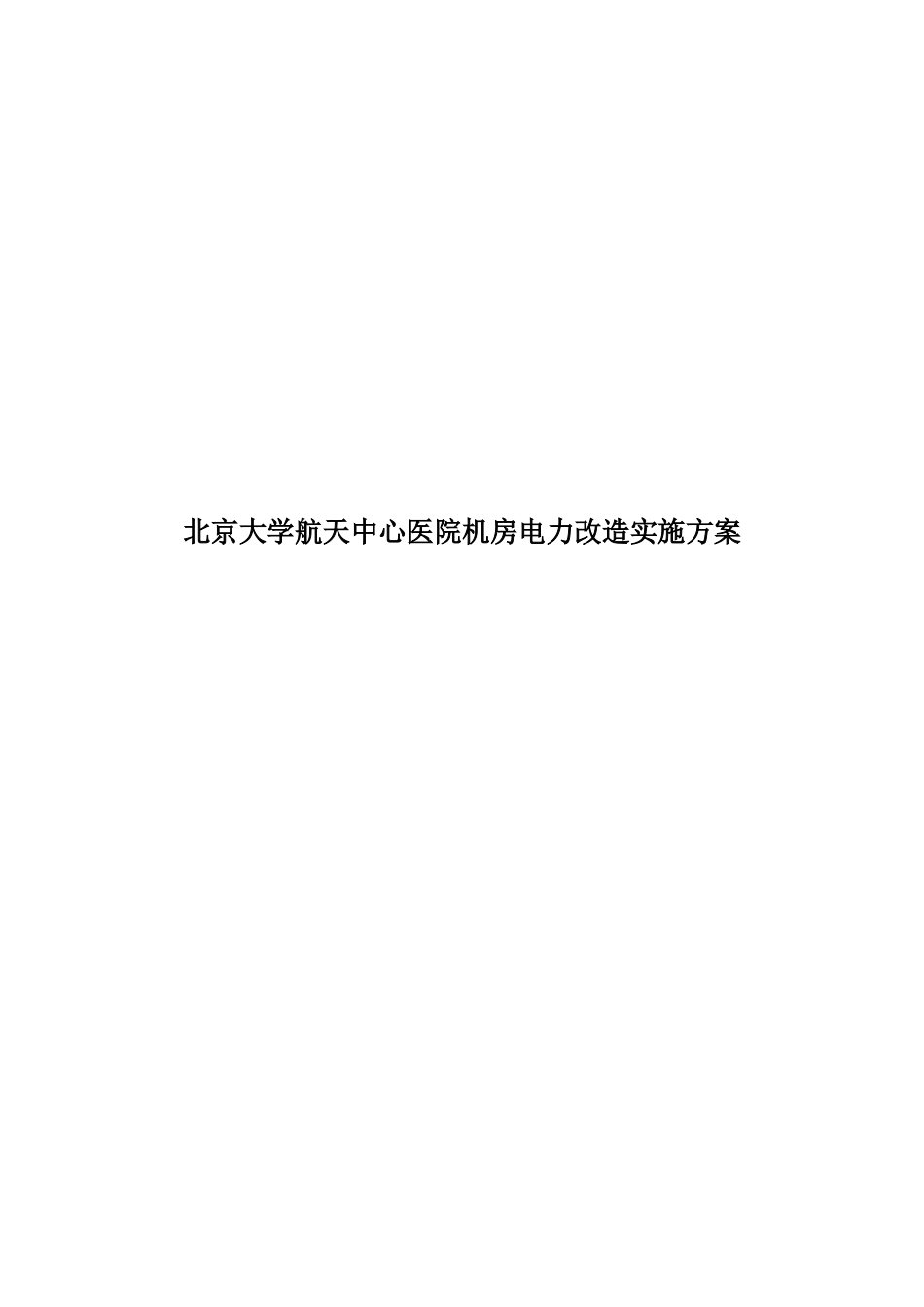

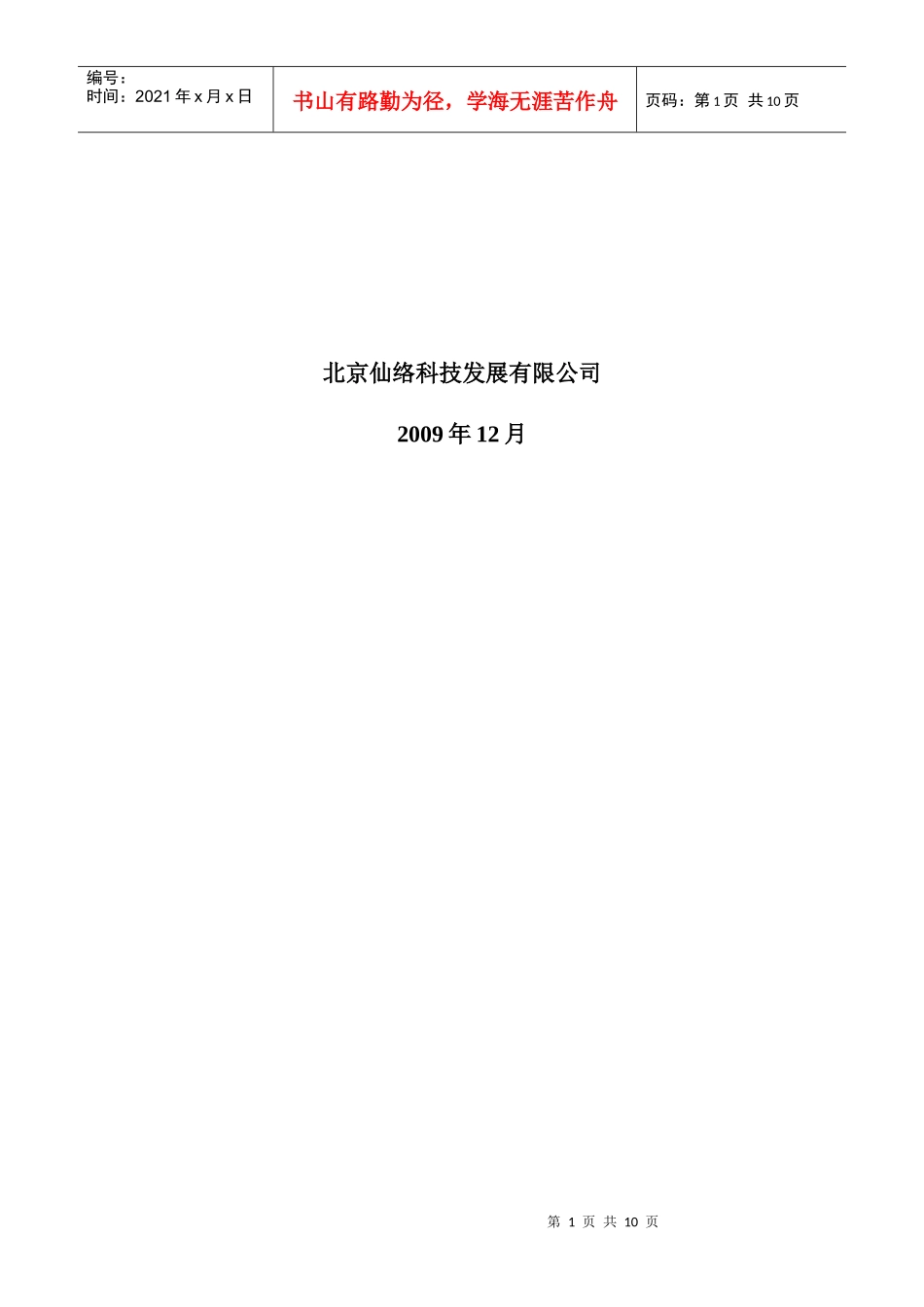

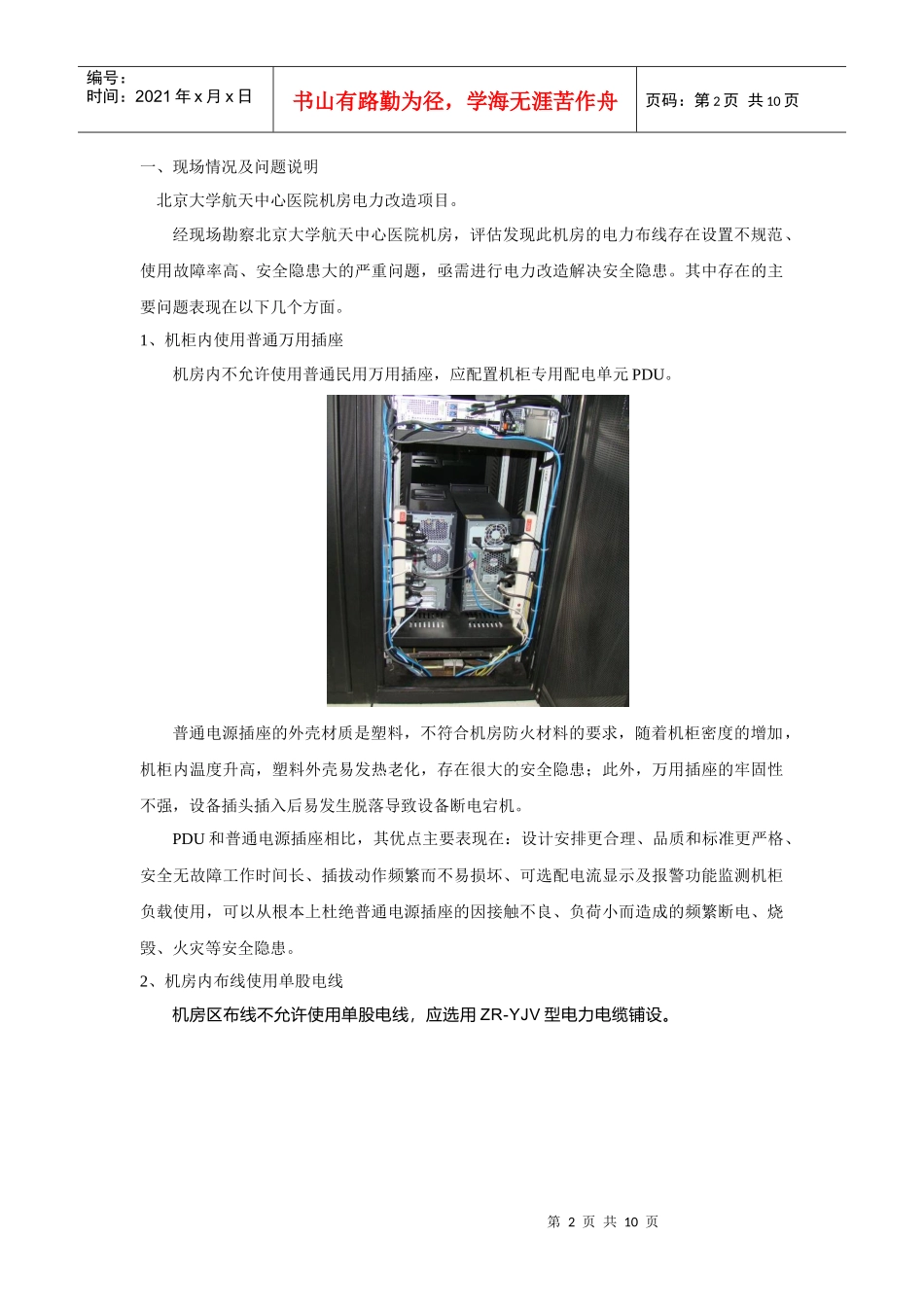

北京大学航天中心医院机房电力改造实施方案第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页北京仙络科技发展有限公司2009年12月第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、现场情况及问题说明北京大学航天中心医院机房电力改造项目。经现场勘察北京大学航天中心医院机房，评估发现此机房的电力布线存在设置不规范、使用故障率高、安全隐患大的严重问题，亟需进行电力改造解决安全隐患。其中存在的主要问题表现在以下几个方面。1、机柜内使用普通万用插座机房内不允许使用普通民用万用插座，应配置机柜专用配电单元PDU。普通电源插座的外壳材质是塑料，不符合机房防火材料的要求，随着机柜密度的增加，机柜内温度升高，塑料外壳易发热老化，存在很大的安全隐患；此外，万用插座的牢固性不强，设备插头插入后易发生脱落导致设备断电宕机。PDU和普通电源插座相比，其优点主要表现在：设计安排更合理、品质和标准更严格、安全无故障工作时间长、插拔动作频繁而不易损坏、可选配电流显示及报警功能监测机柜负载使用，可以从根本上杜绝普通电源插座的因接触不良、负荷小而造成的频繁断电、烧毁、火灾等安全隐患。2、机房内布线使用单股电线机房区布线不允许使用单股电线，应选用ZR-YJV型电力电缆铺设。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。机房线缆需要阻燃，同时要有良好的物理防护；机房内只有普通照明才可采用单股电线，电线零散不易管理且易老化、损坏，不符合规范，存在很大的安全隐患。二、改造方案1、方案说明按照机房区内三级标准配电的拓扑结构重新配电，如下：第一级配电为UPS的输出配电柜；第二级配电为机柜排的列头配电柜（模块）PDM；第三级配电为机柜内的配电单元PDU，为每个机柜供电。原有一台UPS输入输出柜，采用集中供电方式，UPS输出各支路空开直接连接到机柜，第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页部分支路空开容量不足，不能满足机柜的高负荷需求，且集中式供电不利于监控管理。因此，对原有配电柜进行改造，改造为分散式配电，UPS输出4路三相63A空开，分别连接至三排机柜（A1\B1\C1）列头PDM，由PDM分配给每排机柜供电。每台机柜配置两个机柜配电单元PDU，每个PDU容量3.5KVA，单机柜总容量为7KVA，满足负载供电需求。2、系统设备构成第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页设备数量UPS输出配电柜改造1项PDM11台PDM22台PDU（容量3.5KVA）32台1）UPS输出配电柜改造在UPS输出空开下口进行改造，UPS输出为三相63A（配合原有配电柜统一采用国内知名品牌正泰空开），三相63A空开的下口分别选用2条5*6mm2和1条5*10mm2的电缆连接至3台三相PDM的输入端子。其中5*10mm2线缆连接至三相25KPDM；其余两条5*6mm2线缆连接至2台三相32APDM。2）PDM选型输入总容量：三相220V/40A25K输入线缆连接方式：端子硬链接输出类型：16路16A防溅插座输出输出控制：16个16A微断，ABB元件第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页安装方式：标准机柜后部机架式水平安装，约占15U空间电流显示监测：LCD液晶屏显示，本地显示总输入电流/电压3）PDM选型输入总容量：三相220V/32A20K输入线缆连接方式：端子硬链接输出类型：16路16A防溅插座输出输出控制：16个16A微断，ABB元件安装方式：标准机柜后部机架式水平安装，约占15U空间电流显示监测：LCD液晶屏显示，本地显示总输入电流/电压4）单相3.5KVAPDU选型外型尺寸：432mm×50mm×88mm（长×宽×深）输入类型：IEC30916A2P+E防溅插头输出类型：8位10A国标插座+2位10A万用插座标称容量：220VAC/16A安装方式：水平机架式安装电流显示...
