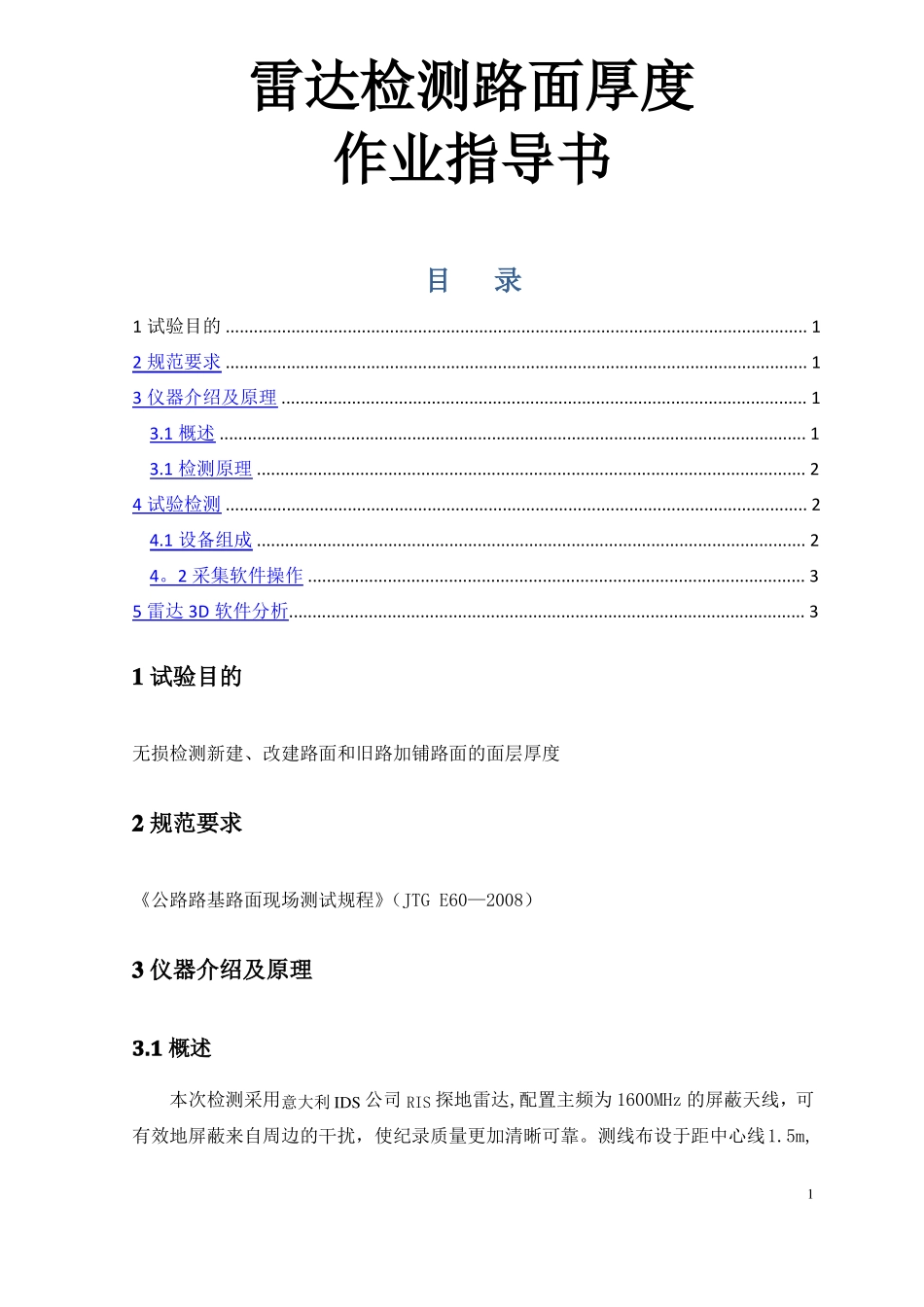

雷达检测路面厚度作业指导书目录1试验目的............................................................................................................................12规范要求............................................................................................................................13仪器介绍及原理................................................................................................................13.1概述.............................................................................................................................13.1检测原理.....................................................................................................................24试验检测............................................................................................................................24.1设备组成.....................................................................................................................24。2采集软件操作..........................................................................................................35雷达3D软件分析..............................................................................................................31试验目的无损检测新建、改建路面和旧路加铺路面的面层厚度2规范要求《公路路基路面现场测试规程》(JTGE60—2008)3仪器介绍及原理3.1概述本次检测采用意大利IDS公司RIS探地雷达,配置主频为1600MHz的屏蔽天线,可有效地屏蔽来自周边的干扰,使纪录质量更加清晰可靠。测线布设于距中心线1.5m,1天线沿沥青路面表面连续扫描.3。1检测原理探地雷达检测沥青路面厚度是利用高频电磁脉冲波的反射原理.通过发射天线向衬砌内部目的体发射高频宽带短脉冲电磁波,经目的体反射后返回并由接收天线接收,电磁波在介质中传播时,其路径、电磁场强度与波形将随所通过介质的电性及几何形态的变化而变化。因此,根据电磁波传播所携带的信息,经过分析、处理与计算,即可获得混凝土路面厚度及质量缺陷等信息.探地雷达接收到的信号通过模数转换处理后送到计算机,经过滤波、增益恢复等一系列数据处理后形成雷达探测图像。探地雷达图像是资料解释的基础图件,只要地下介质中存在电性差异,就可在雷达图像剖面中反映出来,通过同相轴追踪可以测定各介质反射层的反射波旅行时。根据地下介质的电磁波速和反射波旅行时,由以下公式可计算目的层的深度:式中为目的层的深度,为发射天线和接收天线的间距,值为介质中的电磁波速度,沥青混凝土的电磁波速度暂定为10cm/ns。图1—1为探地雷达的工作原理图。探测时,把雷达天线放置在车后部距离地面20cm,汽车车以35km/h左右的速度沿测线方向移动。随着拖车的移动,探地雷达连续地记录波形图像。通过分析波形图像,检测混凝土路面厚度。图1—1探地雷达工作原理图4试验检测4。1设备组成1.1600MHz的屏蔽天线;2。主机一台;23。测距轮编码器4.笔记本电脑一台4。2采集软件操作4。2。1选择所用雷达天线,把电源线、网线及雷达天线连接在主机上。4.2.2打开电脑,连接网线,电源线于电源连接.按黑色按钮开主机,待本地连接上后,在打开雷达采集软件.4.2。3待六项初始化都通过(软件初始化、系统初始化、雷达连接初始化、高压、雷达主板初始化、信号校准),且软件右上角(雷达、电池、速度、扫描)全为绿色圈,方可操作下步。4。2.4点击《选择驱动》弹出界面,选择雷达天线型号驱动:1600单独使用:TRHF—WHE20时间设置,1600:10/15/20/30ns,4.2。5确定后待六项都通过后,点击《开始增益校准》(每次扫描都必须用),待校准完成后,会自动弹出《新建扫描》界面,设置文件名。然后点击新建采集文件,软件自动进入采集系统。4。2。6点击开始扫描,中间可以《位置标记》及《用户标记》。待测完后,点击《结束扫描》,保存。可继续建文件夹或者在同一个文件夹下面扫描被测体。4.2。7扫描完后,点...
