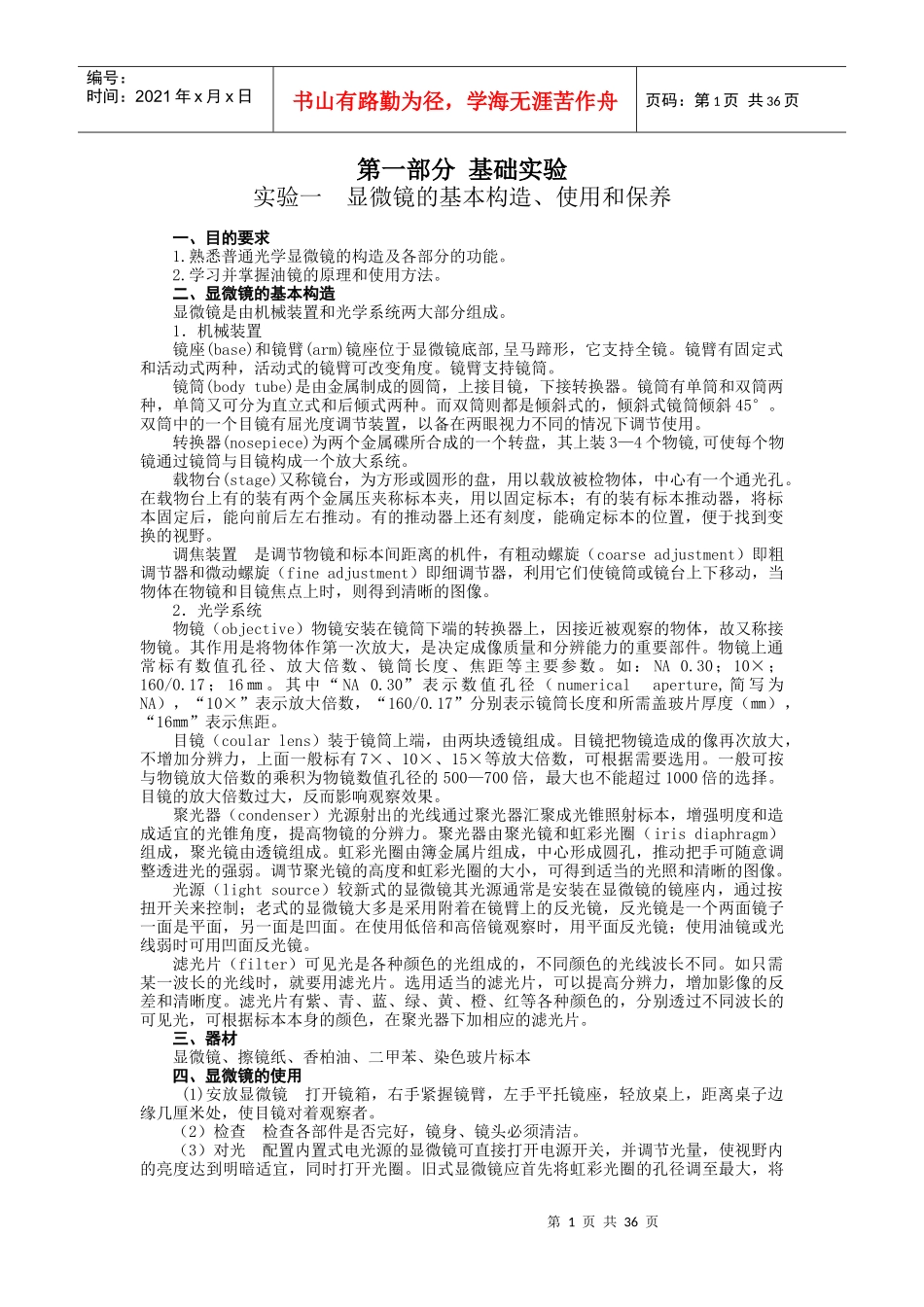

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页第一部分基础实验实验一显微镜的基本构造、使用和保养一、目的要求1.熟悉普通光学显微镜的构造及各部分的功能。2.学习并掌握油镜的原理和使用方法。二、显微镜的基本构造显微镜是由机械装置和光学系统两大部分组成。1．机械装置镜座(base)和镜臂(arm)镜座位于显微镜底部,呈马蹄形，它支持全镜。镜臂有固定式和活动式两种，活动式的镜臂可改变角度。镜臂支持镜筒。镜筒(bodytube)是由金属制成的圆筒，上接目镜，下接转换器。镜筒有单筒和双筒两种，单筒又可分为直立式和后倾式两种。而双筒则都是倾斜式的，倾斜式镜筒倾斜45°。双筒中的一个目镜有屈光度调节装置，以备在两眼视力不同的情况下调节使用。转换器(nosepiece)为两个金属碟所合成的一个转盘，其上装3—4个物镜,可使每个物镜通过镜筒与目镜构成一个放大系统。载物台(stage)又称镜台，为方形或圆形的盘，用以载放被检物体，中心有一个通光孔。在载物台上有的装有两个金属压夹称标本夹，用以固定标本；有的装有标本推动器，将标本固定后，能向前后左右推动。有的推动器上还有刻度，能确定标本的位置，便于找到变换的视野。调焦装置是调节物镜和标本间距离的机件，有粗动螺旋（coarseadjustment）即粗调节器和微动螺旋（fineadjustment）即细调节器，利用它们使镜筒或镜台上下移动，当物体在物镜和目镜焦点上时，则得到清晰的图像。2．光学系统物镜（objective）物镜安装在镜筒下端的转换器上，因接近被观察的物体，故又称接物镜。其作用是将物体作第一次放大，是决定成像质量和分辨能力的重要部件。物镜上通常标有数值孔径、放大倍数、镜筒长度、焦距等主要参数。如：NA0.30；10×；160/0.17；16㎜。其中“NA0.30”表示数值孔径（numericalaperture,简写为NA），“10×”表示放大倍数，“160/0.17”分别表示镜筒长度和所需盖玻片厚度（㎜），“16㎜”表示焦距。目镜（coularlens）装于镜筒上端，由两块透镜组成。目镜把物镜造成的像再次放大，不增加分辨力，上面一般标有7×、10×、15×等放大倍数，可根据需要选用。一般可按与物镜放大倍数的乘积为物镜数值孔径的500—700倍，最大也不能超过1000倍的选择。目镜的放大倍数过大，反而影响观察效果。聚光器（condenser）光源射出的光线通过聚光器汇聚成光锥照射标本，增强明度和造成适宜的光锥角度，提高物镜的分辨力。聚光器由聚光镜和虹彩光圈（irisdiaphragm）组成，聚光镜由透镜组成。虹彩光圈由簿金属片组成，中心形成圆孔，推动把手可随意调整透进光的强弱。调节聚光镜的高度和虹彩光圈的大小，可得到适当的光照和清晰的图像。光源（lightsource）较新式的显微镜其光源通常是安装在显微镜的镜座内，通过按扭开关来控制；老式的显微镜大多是采用附着在镜臂上的反光镜，反光镜是一个两面镜子一面是平面，另一面是凹面。在使用低倍和高倍镜观察时，用平面反光镜；使用油镜或光线弱时可用凹面反光镜。滤光片（filter）可见光是各种颜色的光组成的，不同颜色的光线波长不同。如只需某一波长的光线时，就要用滤光片。选用适当的滤光片，可以提高分辨力，增加影像的反差和清晰度。滤光片有紫、青、蓝、绿、黄、橙、红等各种颜色的，分别透过不同波长的可见光，可根据标本本身的颜色，在聚光器下加相应的滤光片。三、器材显微镜、擦镜纸、香柏油、二甲苯、染色玻片标本四、显微镜的使用(1)安放显微镜打开镜箱，右手紧握镜臂，左手平托镜座，轻放桌上，距离桌子边缘几厘米处，使目镜对着观察者。（2）检查检查各部件是否完好，镜身、镜头必须清洁。（3）对光配置内置式电光源的显微镜可直接打开电源开关，并调节光量，使视野内的亮度达到明暗适宜，同时打开光圈。旧式显微镜应首先将虹彩光圈的孔径调至最大，将第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页聚光器升至最高点，再将低倍镜对准镜台孔，镜头离载物台约1㎝。这时，把反光镜转向光源，直到视野中的光线既明亮又均匀时为止。在镜检全过程中，根据所需光线的强弱，还可通过扩大...
