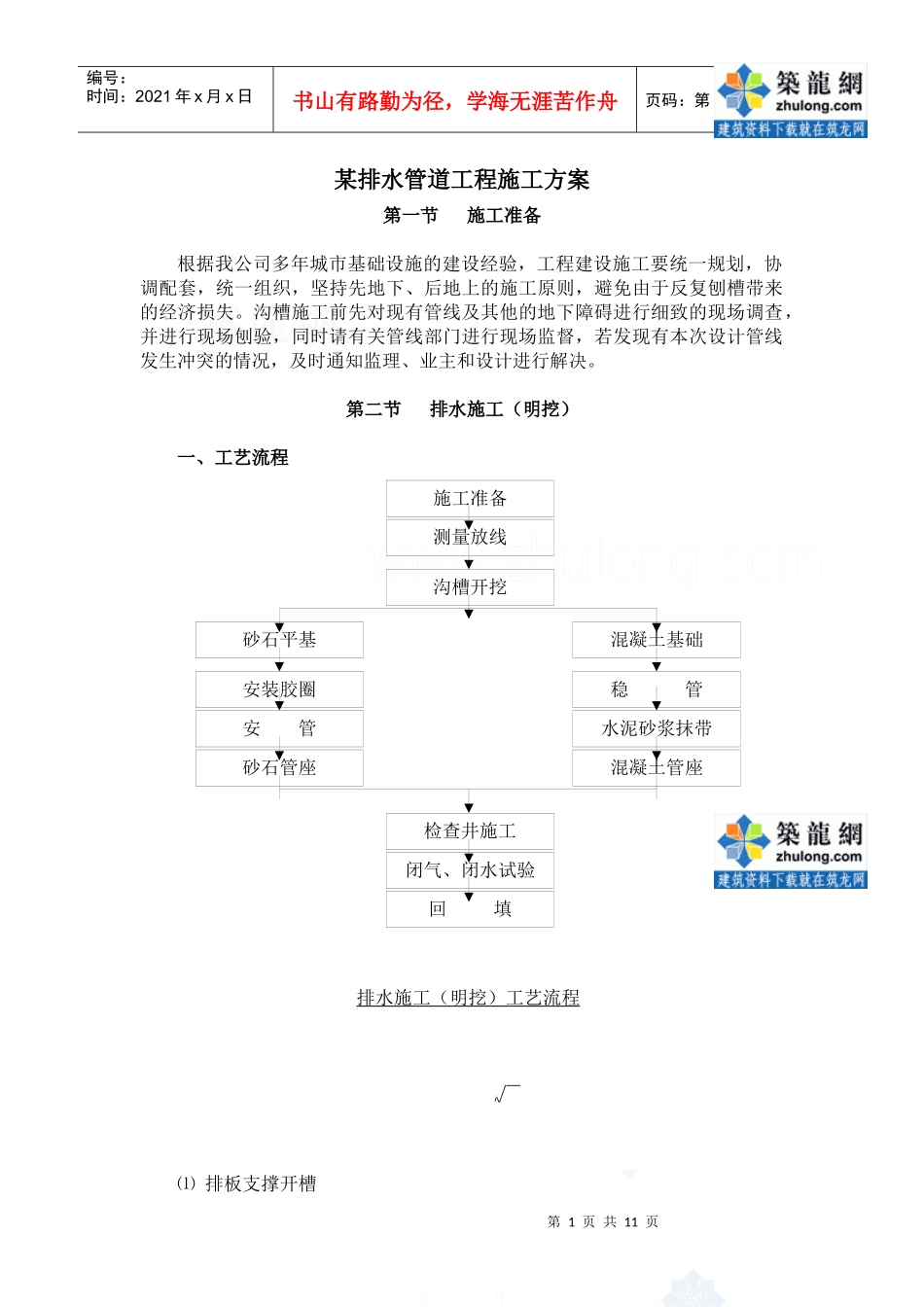

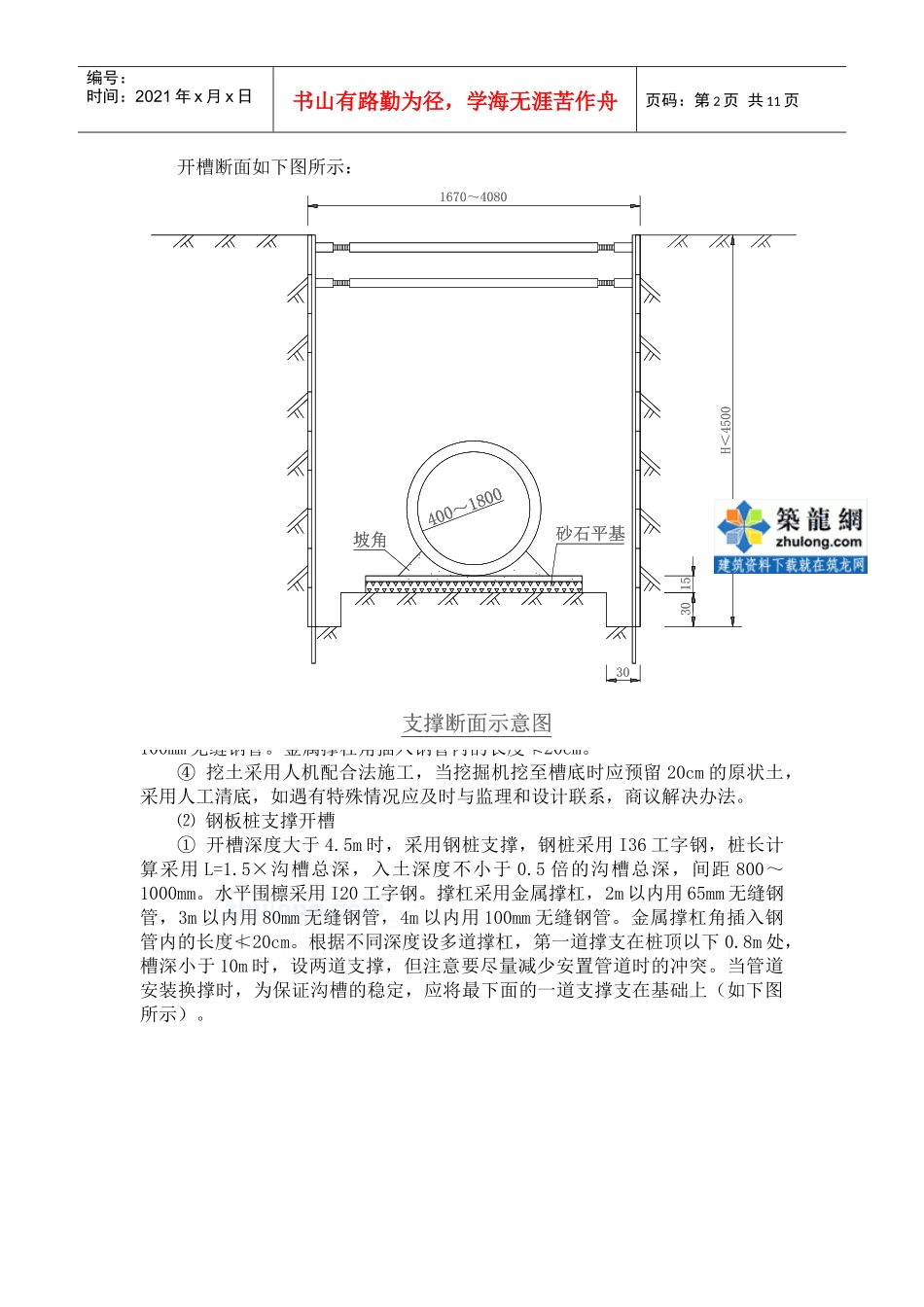

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页某排水管道工程施工方案第一节施工准备根据我公司多年城市基础设施的建设经验，工程建设施工要统一规划，协调配套，统一组织，坚持先地下、后地上的施工原则，避免由于反复刨槽带来的经济损失。沟槽施工前先对现有管线及其他的地下障碍进行细致的现场调查，并进行现场刨验，同时请有关管线部门进行现场监督，若发现有本次设计管线发生冲突的情况，及时通知监理、业主和设计进行解决。第二节排水施工（明挖）一、工艺流程二、主要施工方法1、施工放线⑴根据设计给定的规划桩，用经纬仪测量雨污水管道中心线检查井的位置，放线时应以雨污水管道起始点检查井的位置作为管道位置控制点，在曲线段首先计算出曲线的要素，再确定管线位置，检查井位置做好栓桩记录。⑵沿管线位置引设临时水准点，做好记录，并加以保护，沿管线每80m设置临时水准点，并经常闭合校合。⑶测量放线的技术标准应达到h≤±6nmm。2、挖槽根据现场条件，施工管道都处于现状道路上，施工无放坡开挖的条件，因此全部采用支撑开槽法，钢板桩中心间距800mm。⑴排板支撑开槽排水施工（明挖）工艺流程施工准备测量放线沟槽开挖砂石平基混凝土基础安装胶圈安管砂石管座稳管水泥砂浆抹带混凝土管座检查井施工闭气、闭水试验回填第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页开槽断面如下图所示：①撑杠水平距离≯2.5m，垂直距离为1.0～1.5m，最后1道应比基面高20cm，下管前替撑应比管顶高出20cm。②支撑时每块立木必须支2根撑杠，如属临时点撑，立木上部应用扒锯钉牢，防止转动脱落。③支撑材料中的撑板采用5cm木撑板，150×150mm方木作立木，撑杠采用金属撑杠，2m以内用65mm无缝钢管，3m以内用80mm无缝钢管，4m以内用100mm无缝钢管。金属撑杠角插入钢管内的长度≮20cm。④挖土采用人机配合法施工，当挖掘机挖至槽底时应预留20cm的原状土，采用人工清底，如遇有特殊情况应及时与监理和设计联系，商议解决办法。⑵钢板桩支撑开槽①开槽深度大于4.5m时，采用钢桩支撑，钢桩采用I36工字钢，桩长计算采用L=1.5×沟槽总深，入土深度不小于0.5倍的沟槽总深，间距800～1000mm。水平围檩采用I20工字钢。撑杠采用金属撑杠，2m以内用65mm无缝钢管，3m以内用80mm无缝钢管，4m以内用100mm无缝钢管。金属撑杠角插入钢管内的长度≮20cm。根据不同深度设多道撑杠，第一道撑支在桩顶以下0.8m处，槽深小于10m时，设两道支撑，但注意要尽量减少安置管道时的冲突。当管道安装换撑时，为保证沟槽的稳定，应将最下面的一道支撑支在基础上（如下图所示）。坡角砂石平基400～18003015301670～4080H＜4500支撑断面示意图坡角砂石平基400～1800坡角砂石平基400～18003015301670～4080H＜4500支撑断面示意图第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页②打钢桩使用柴油打桩机，适合打桩长度在14m以内，锤重0.6～1.8t，一般控制在桩重的3倍。打桩程序是：要严格按照安全操作规程施工。③挖土采用人机配合法施工，当挖掘机挖至槽底时应预留20cm的原状土，采用人工清底，如遇特殊情况应及时与监理和设计联系，商议解决办法。④土方的堆放和弃运非压力管道开槽时，堆土距槽边1.5m以外，堆土高度不得超过1.5m。压力管道开槽时，土甩到槽上口10m以外。符合要求的土用于回填，其余用运输车外运。吊车下管时一侧堆土，一侧走车。3、施工排水和降水⑴排水采用明排法（＜4.5m槽深）时，施工时先挖好两侧排水沟（30×30cm），且每20m设置一个集水井（深度比排水沟深1.5m）用砖砌筑。⑵在土质较差处，或开挖＞4.5m槽深时，应在槽侧设置大口井进行降水（每10m设置一个），开槽前使地下水位降低至槽底0.5m以下，大口井管材采用φ500mm无砂管，井底深度要在槽底以下5m处，纵向间距为10m，横向垂直间距视实际情况确定。具体形式见下图。走架子就位调整固定架子挂桩帽起锤吊桩入龙口踮桩调正踮锤调桩试打打入踮锤摘桩帽固定锤走架子坡角砂石平基800～16503015302330～3900...
