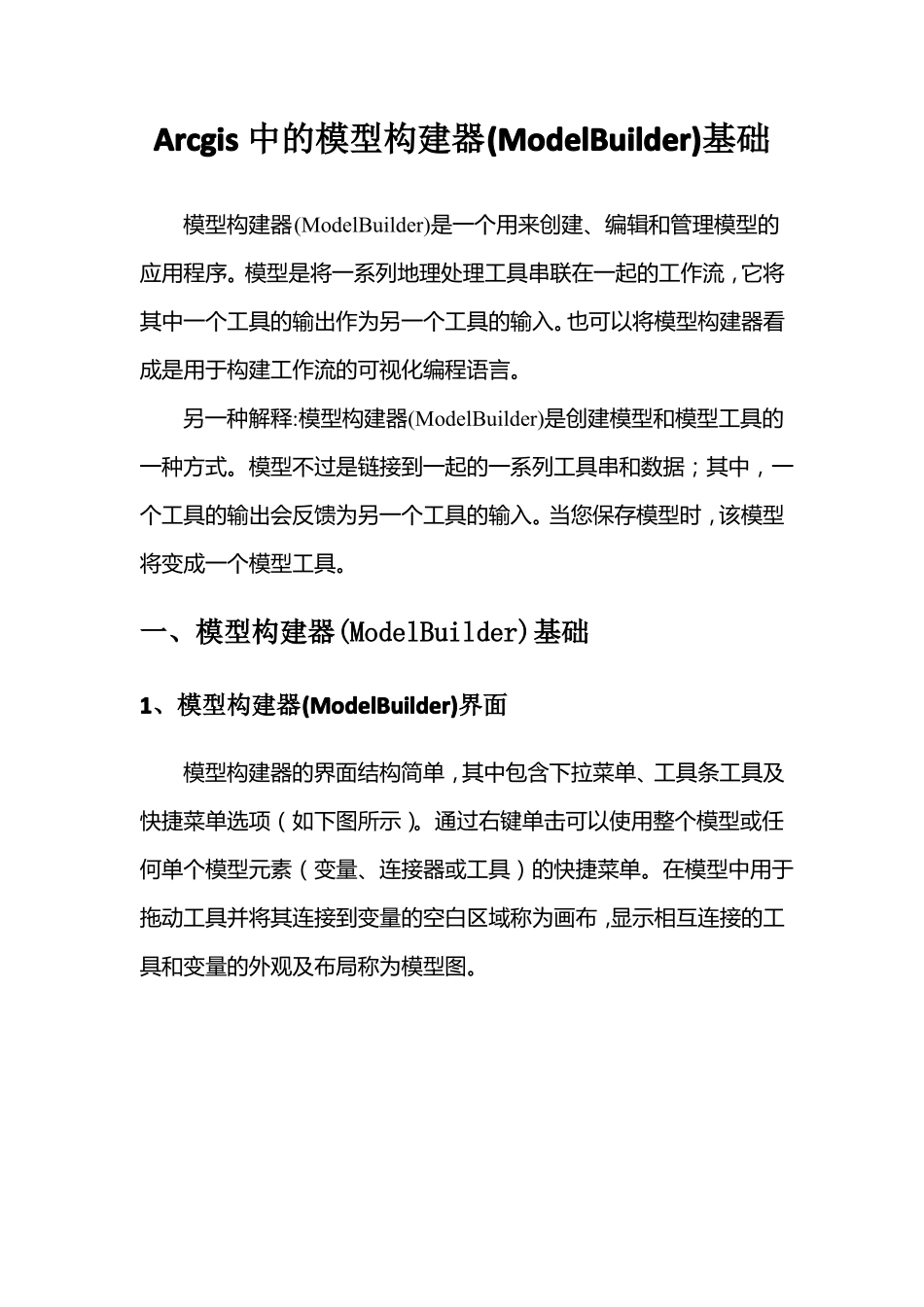

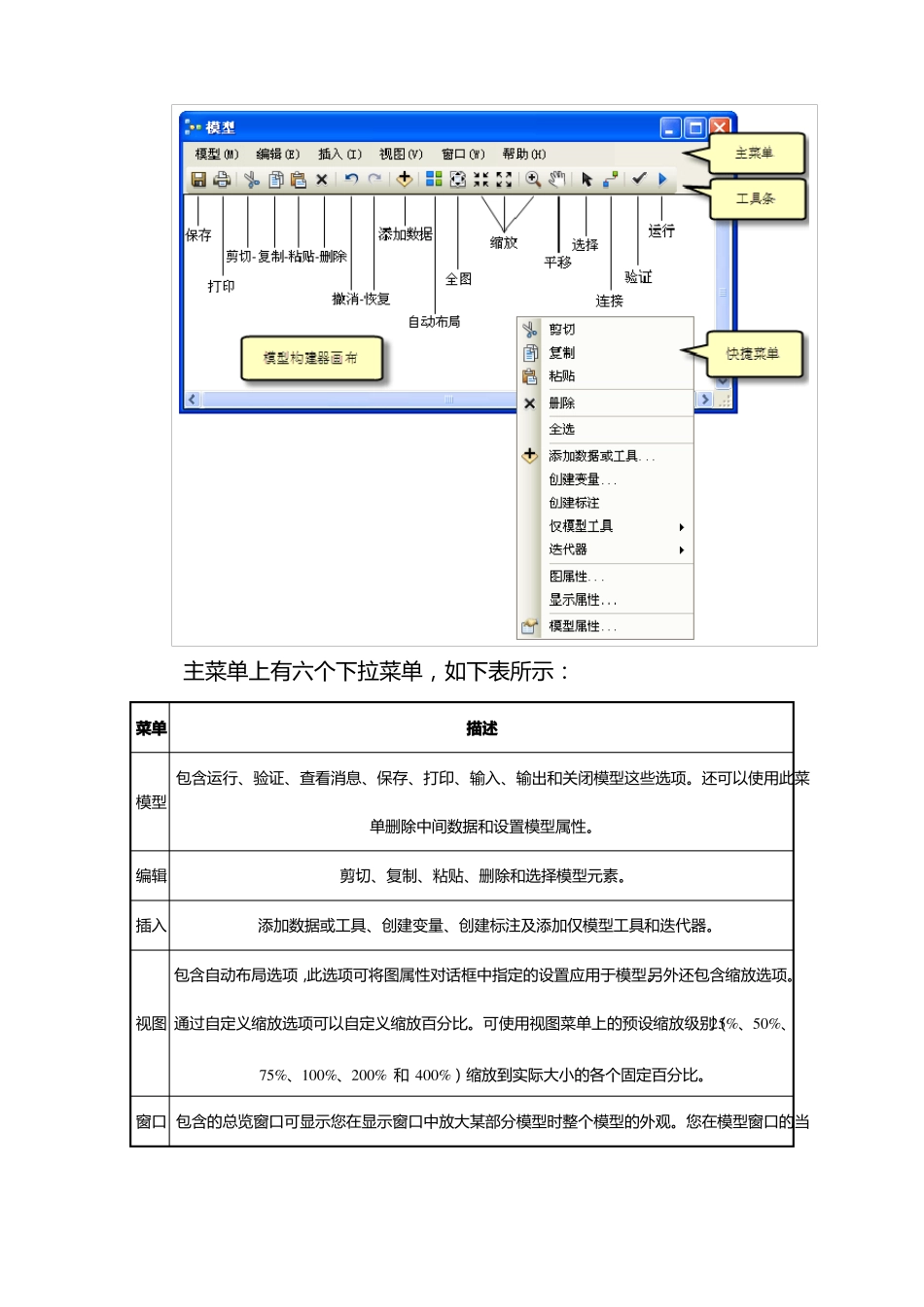

Arcgis中的模型构建器(ModelBuilder)基础模型构建器(ModelBuilder)是一个用来创建、编辑和管理模型的应用程序。模型是将一系列地理处理工具串联在一起的工作流，它将其中一个工具的输出作为另一个工具的输入。也可以将模型构建器看成是用于构建工作流的可视化编程语言。另一种解释:模型构建器(ModelBuilder)是创建模型和模型工具的一种方式。模型不过是链接到一起的一系列工具串和数据；其中，一个工具的输出会反馈为另一个工具的输入。当您保存模型时，该模型将变成一个模型工具。一、模型构建器(ModelBuilder)基础1、模型构建器(ModelBuilder)界面模型构建器的界面结构简单，其中包含下拉菜单、工具条工具及快捷菜单选项（如下图所示）。通过右键单击可以使用整个模型或任何单个模型元素（变量、连接器或工具）的快捷菜单。在模型中用于拖动工具并将其连接到变量的空白区域称为画布，显示相互连接的工具和变量的外观及布局称为模型图。主菜单上有六个下拉菜单，如下表所示：菜单描述包含运行、验证、查看消息、保存、打印、输入、输出和关闭模型这些选项。还可以使用此菜模型单删除中间数据和设置模型属性。编辑插入剪切、复制、粘贴、删除和选择模型元素。添加数据或工具、创建变量、创建标注及添加仅模型工具和迭代器。包含自动布局选项，此选项可将图属性对话框中指定的设置应用于模型。另外还包含缩放选项。视图通过自定义缩放选项可以自定义缩放百分比。可使用视图菜单上的预设缩放级别（25%、50%、75%、100%、200%和400%）缩放到实际大小的各个固定百分比。窗口包含的总览窗口可显示您在显示窗口中放大某部分模型时整个模型的外观。您在模型窗口的当前位置将在总览窗口中以矩形标记。当您在模型构建器窗口中进行导航时，该矩形也将发生相应移动。帮助访问ArcGISDesktop帮助和关于ModelBuilder对话框。2、模型的三个属性集ModelBuilder具有更改模型的如下三个属性集：模型属性——更改模型名称、标注、描述、相对路径、参数属性、模型环境、帮助和迭代。逻辑示意图属性——更改图中元素的排列和图的整体颜色和样式。显示属性——更改各个元素的外观和其他图形属性。3、模型构建器基础知识1）模型画布模型画布是模型中的白色空白区域。2）模型图模型图是模型中彼此相连的工具和变量的外观和布局。3）模型元素模型元素主要分三个类型——工具、变量和连接符。（1）工具地理处理工具是模型工作流的基本组成部分。工具用于对地理数据或表格数据执行多种操作。工具被添加到模型中后，即成为模型元素。（2）变量变量是模型中用于保存值或对磁盘数据进行引用的元素。有以下两种类型的变量：①数据：数据变量是包含磁盘数据的描述性信息的模型元素。数据变量中所描述的数据属性包括字段信息、空间参考和路径。②值：值变量是诸如字符串、数值、布尔（true/false值）、空间参考、线性单位或范围等的值。值变量包含了除对磁盘数据引用之外的所有信息。（3）连接符连接符用于将数据和值连接到工具。连接符箭头显示了地理处理的执行方向。有以下四种类型的连接符：①数据：数据连接符用于将数据变量和值变量连接到工具。②环境：环境连接符用于将包含环境设置的变量（数据或值）连接到工具。工具在执行时将使用该环境设置。③前提条件：前提条件连接符用于将变量连接到工具。只有在创建了前提条件变量的内容之后，工具才会执行。④反馈：反馈连接符用于将某一工具的输出返回给同一工具作为输入。4）模型流程模型流程由一个工具和连接到此工具的所有变量组成。连接线用于表示处理的顺序。可将多个流程连接到一起以创建一个更复杂的流程。5）中间数据运行模型时，模型中的各个流程都会创建输出数据。其中的某些输出数据只是作为中间步骤创建，而后连接到其他流程，以协助完成最终输出的创建。由这些中间步骤生成的数据称为中间数据，通常（但并不总是）在模型运行结束后就没有任何用处了。您可以将中间数据看作是一种应在模型运行结束后即删除的临时数据。但是，当您运行一个通过模型构建器窗口构建的模型时，中间数据并不会自动删除，是否将其删除是由您决定的。6）模型验证模型验证是指...
