河道综合治理工程施工组织设计VIP免费

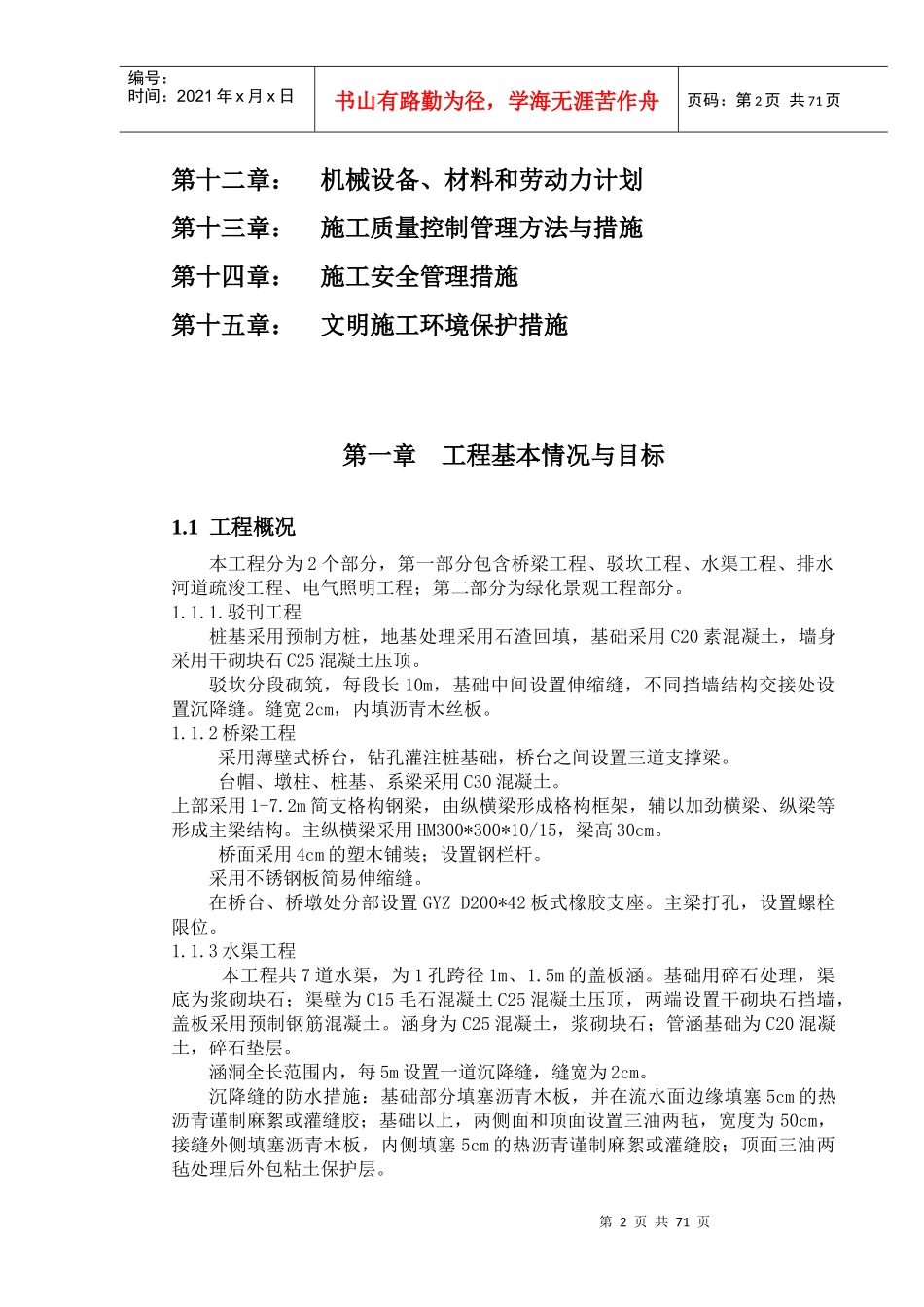

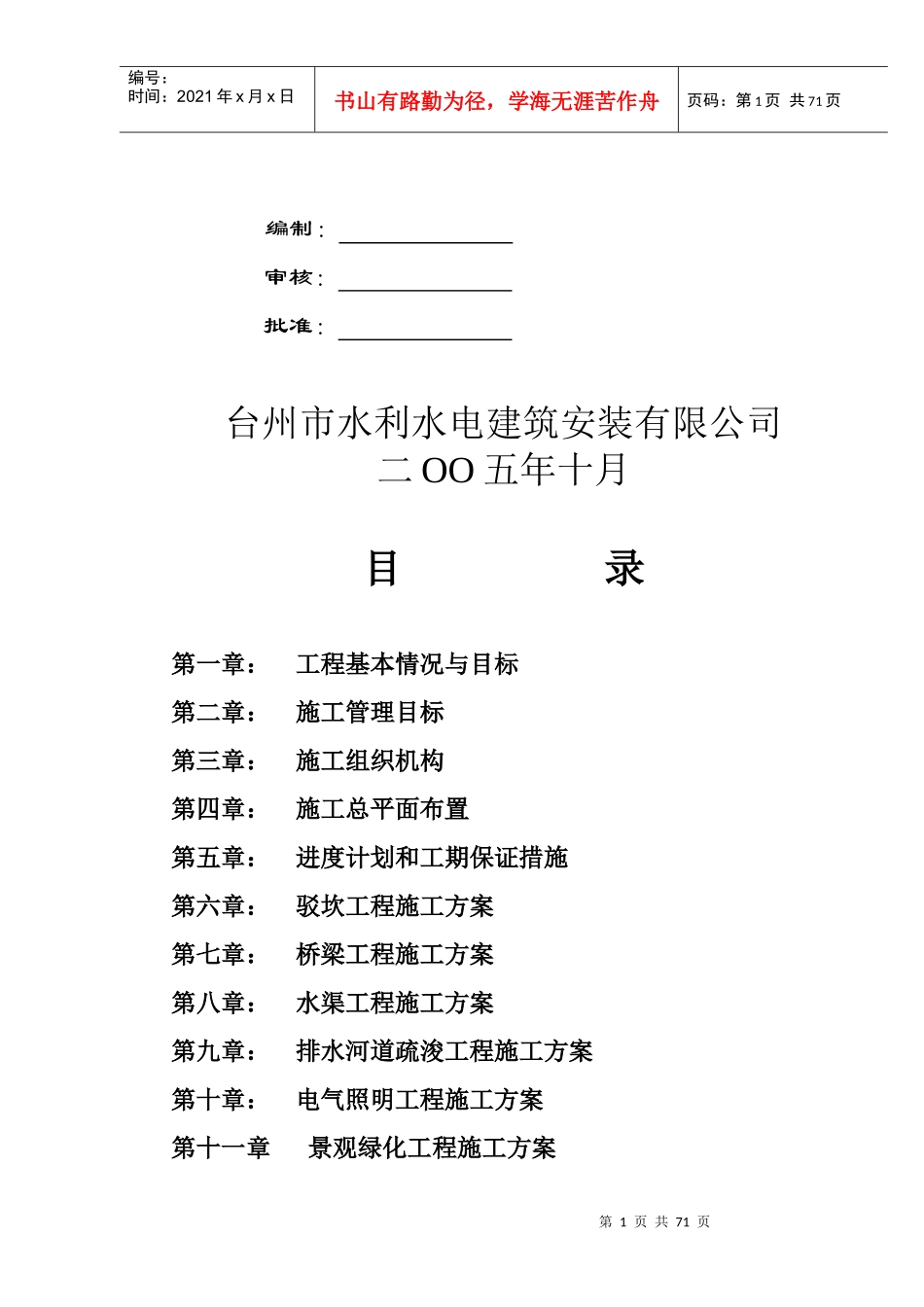

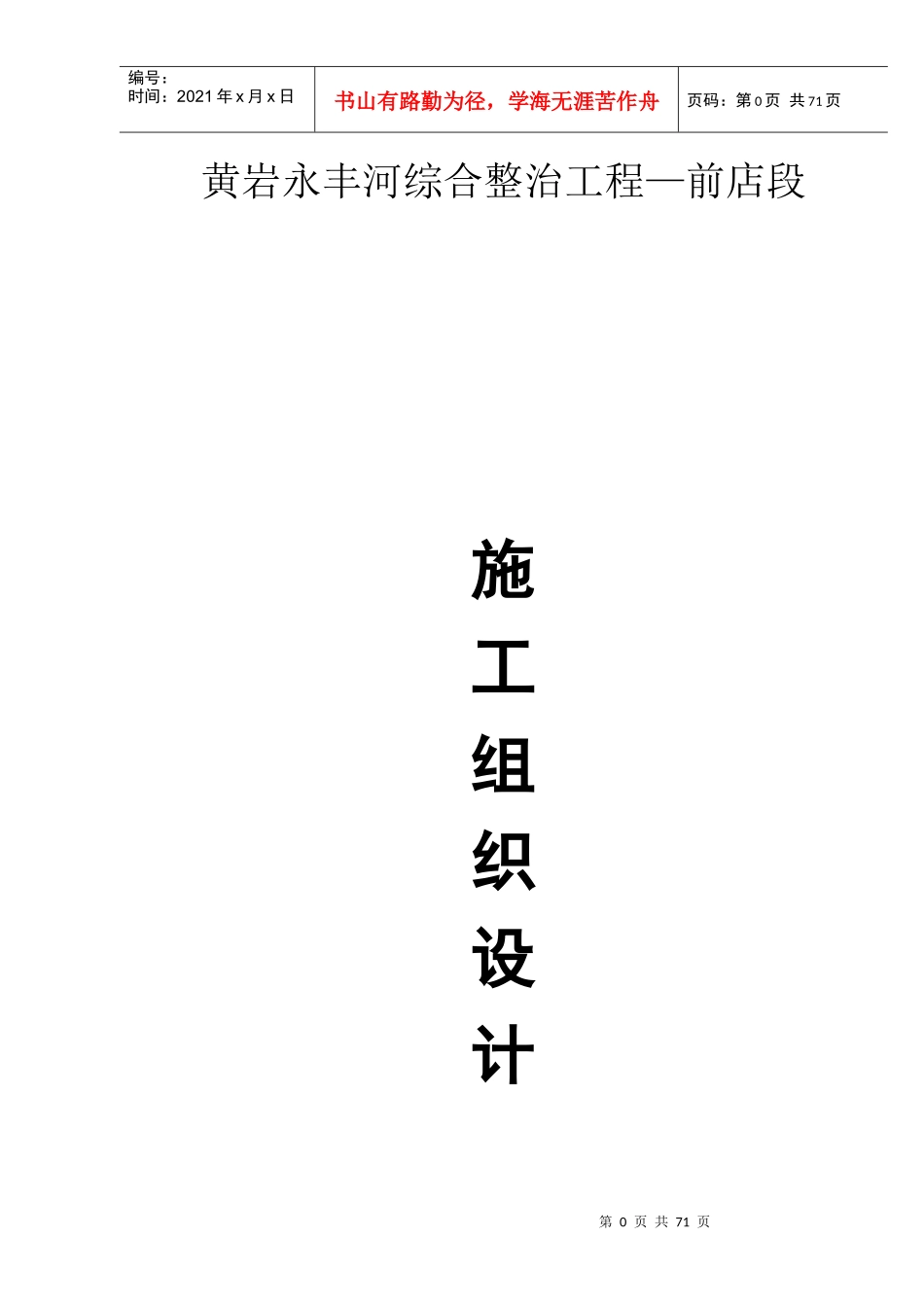

第0页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共71页黄岩永丰河综合整治工程—前店段施工组织设计第1页共71页第0页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页编制：审核：批准：台州市水利水电建筑安装有限公司二OO五年十月目录第一章：工程基本情况与目标第二章：施工管理目标第三章：施工组织机构第四章：施工总平面布置第五章：进度计划和工期保证措施第六章：驳坎工程施工方案第七章：桥梁工程施工方案第八章：水渠工程施工方案第九章：排水河道疏浚工程施工方案第十章：电气照明工程施工方案第十一章景观绿化工程施工方案第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页第十二章：机械设备、材料和劳动力计划第十三章：施工质量控制管理方法与措施第十四章：施工安全管理措施第十五章：文明施工环境保护措施第一章工程基本情况与目标1.1工程概况本工程分为2个部分，第一部分包含桥梁工程、驳坎工程、水渠工程、排水河道疏浚工程、电气照明工程；第二部分为绿化景观工程部分。1.1.1.驳刊工程桩基采用预制方桩，地基处理采用石渣回填，基础采用C20素混凝土，墙身采用干砌块石C25混凝土压顶。驳坎分段砌筑，每段长10m，基础中间设置伸缩缝，不同挡墙结构交接处设置沉降缝。缝宽2cm，内填沥青木丝板。1.1.2桥梁工程采用薄壁式桥台，钻孔灌注桩基础，桥台之间设置三道支撑梁。台帽、墩柱、桩基、系梁采用C30混凝土。上部采用1-7.2m简支格构钢梁，由纵横梁形成格构框架，辅以加劲横梁、纵梁等形成主梁结构。主纵横梁采用HM300*300*10/15，梁高30cm。桥面采用4cm的塑木铺装；设置钢栏杆。采用不锈钢板简易伸缩缝。在桥台、桥墩处分部设置GYZD200*42板式橡胶支座。主梁打孔，设置螺栓限位。1.1.3水渠工程本工程共7道水渠，为1孔跨径1m、1.5m的盖板涵。基础用碎石处理，渠底为浆砌块石；渠壁为C15毛石混凝土C25混凝土压顶，两端设置干砌块石挡墙，盖板采用预制钢筋混凝土。涵身为C25混凝土，浆砌块石；管涵基础为C20混凝土，碎石垫层。涵洞全长范围内，每5m设置一道沉降缝，缝宽为2cm。沉降缝的防水措施：基础部分填塞沥青木板，并在流水面边缘填塞5cm的热沥青谨制麻絮或灌缝胶；基础以上，两侧面和顶面设置三油两毡，宽度为50cm，接缝外侧填塞沥青木板，内侧填塞5cm的热沥青谨制麻絮或灌缝胶；顶面三油两毡处理后外包粘土保护层。第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页在涵洞与填土接触面均涂热沥青三道。1.1.4排水河道疏浚工程主要内容为清除河道内堆积物、淤泥及其它杂物；排水沟施工。景观绿化雨水排放采用自然排放+雨水管的形式。河道附近绿化带路面雨水直接排入河道。部分低洼路段雨水采用排水边沟或雨水口收集，然后就近排入河道。排水沟采用砖砌结构，盖板采用钢纤维雨水箅。雨水管采用二级钢筋混凝土管，承插口链接，O型橡胶圈密封。雨水口采用偏沟式单箅雨水口，钢纤维混凝土雨水箅，二级，雨水口尺寸为380*680，排出口为一字式浆砌块石结构。1.1.5景观绿化工程河岸景观带宽度为10-15m，设置4.5m的标准绿道。1.2编制依据1、依据“黄岩永丰河综合整治工程—前店段工程施工招标及合同文件”、“黄岩永丰河综合整治工程—前店段工程设计图册”。2、国家及行业技术规范、规程、标准；3、本企业的质量方针、质量目标；4、现场踏勘了解的情况及答疑纪要资料。第三章施工组管理目标2.1施工管理目标1、工期目标：确保本工程于2006年3月20日竣工。2、质量目标：严格执行“三检”制度，按照质量保证体系运作，坚决贯彻公司质量方针，确保本工程质量等级达到优良。3、安全目标：确保本工程不发生重大伤亡事故。4、文明施工、环境保护：创文明施工工地。2.2本工程的特点本工程的建设内容主要是景观绿化和驳刊、桥梁、河道疏浚工程。工程特点是：施工战线长、作业点多；工期易受拆迁、征地、环境和气候等因素影响；工程体量较大，单位时段施工强度高；施工中与疏浚标段交叉协调点多；排水河道疏浚工程...
