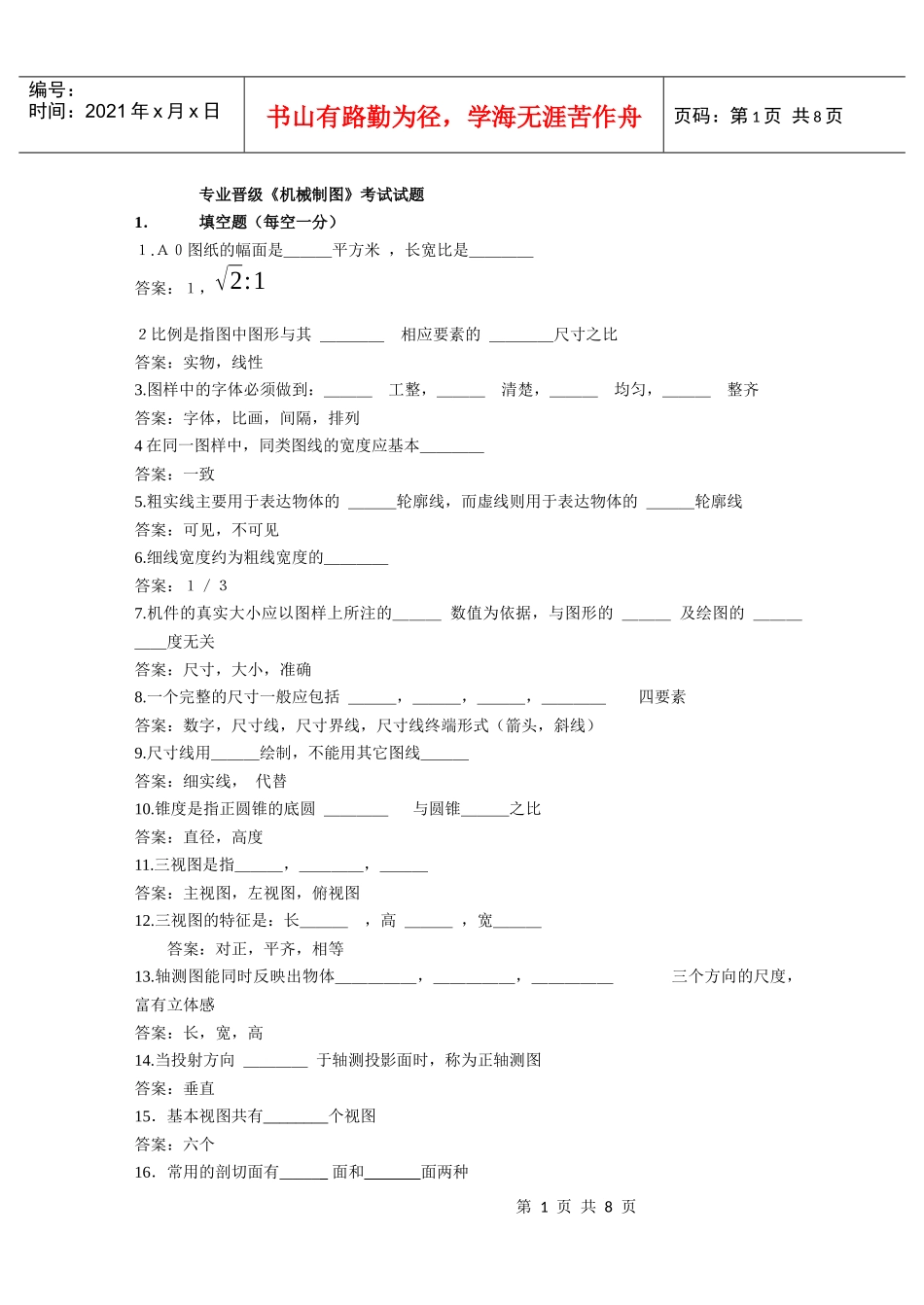

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页专业晋级《机械制图》考试试题1．填空题（每空一分）１.Ａ０图纸的幅面是＿＿＿平方米，长宽比是＿＿＿＿答案：１，√2:1２比例是指图中图形与其＿＿＿＿相应要素的＿＿＿＿尺寸之比答案：实物，线性3.图样中的字体必须做到：＿＿＿工整，＿＿＿清楚，＿＿＿均匀，＿＿＿整齐答案：字体，比画，间隔，排列4在同一图样中，同类图线的宽度应基本＿＿＿＿答案：一致5.粗实线主要用于表达物体的＿＿＿轮廓线，而虚线则用于表达物体的＿＿＿轮廓线答案：可见，不可见6.细线宽度约为粗线宽度的＿＿＿＿答案：１／３7.机件的真实大小应以图样上所注的＿＿＿数值为依据，与图形的＿＿＿及绘图的＿＿＿＿＿度无关答案：尺寸，大小，准确8.一个完整的尺寸一般应包括＿＿＿，＿＿＿，＿＿＿，＿＿＿＿四要素答案：数字，尺寸线，尺寸界线，尺寸线终端形式（箭头，斜线）9.尺寸线用＿＿＿绘制，不能用其它图线＿＿＿答案：细实线，代替10.锥度是指正圆锥的底圆＿＿＿＿与圆锥＿＿＿之比答案：直径，高度11.三视图是指＿＿＿，＿＿＿＿，＿＿＿答案：主视图，左视图，俯视图12.三视图的特征是：长＿＿＿，高＿＿＿，宽＿＿＿答案：对正，平齐，相等13.轴测图能同时反映出物体＿＿＿＿＿，＿＿＿＿＿，＿＿＿＿＿三个方向的尺度，富有立体感答案：长，宽，高14.当投射方向＿＿＿＿于轴测投影面时，称为正轴测图答案：垂直15．基本视图共有________个视图答案：六个16．常用的剖切面有_____面和面两种第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页答案：平面，圆柱面17，剖面图分_____剖面和___剖面两种答案：移出，重合18．第三角画法中，从前向后投影所得的视图称为____视图。答案：前19．螺纹分___旋和_____旋两种答案：左，右20．顺时针旋转时旋入的螺纹称为____螺纹答案：右旋21．管螺纹分为______密封和______密封的管螺纹两大类答案：非螺纹，螺纹22．齿轮画法中，分度圆和分度线用_______线绘制答案：点划23．圆锥啮合齿轮剖视画法中的啮合区共有______条图线答案：五24．双头螺柱两端制有螺纹，其用于紧固的一端称______端，另一端称______端。答案：紧固，旋入25．普通平键的型式有______种答案：A，B，C，三种26．弹簧的两端并紧，磨平的两端仅起支撑作用，称为_____圈答案：支承27．滚动轴承常用两种画法表达，即______画法和_____画法答案：简化，示意28．基本尺寸相同的，相互结合的孔和轴公差带之间的关系，称为____答案：配合29．计算机辅助设计的英文缩写为____答案：CAD30．角焊缝的符号是答案：31标高的数字一律以_____为单位，并注写到小数点以后第________位答案：米，三32投影法分为两类：_______和_______答案：中心投影法，平行投影法33，在画曲面的投影时，除了画出轮廓线和尖点外，还要画出曲面投影的_____答案：转向轮廓线34．两个立体的表面交线称为______第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页答案：相贯线35．平面与立体表面的交线称为________答案：截交线36．平面通常用两种方法表示，即_______法和_______法答案：几何元素法，迹线法37．组合体的图样上一般要标注三类尺寸：_______,_________,_________答案：定形尺寸，定位尺寸，总体尺寸38．计算机绘图的英文缩写为_____答案：CG39．三面投影是指_______投影，________-投影，__________投影答案：正面，侧面，水平40．圆的投影可以有______,_________,________三种情况答案：直线、圆、椭圆41．国标中的汉字应写成_____-体答案：长仿宋42．零件表面粗糙度要求越高，则其加工成本越_____答案：高43．零件表面上具有较小间距的峰谷所组成的微观几何形状特性称为______答案：表面粗糙度二．问答题：1．解释“GB/T14689-93”中数字和字母的含义。（6分）答案：GB—国家标准T—推荐使用，14689—标准编号93—发布的年份2．图纸基本幅面有哪几种？相邻两种幅面大的面积是小的几倍？（4分）答案：五种，2倍3．试写出常用...
