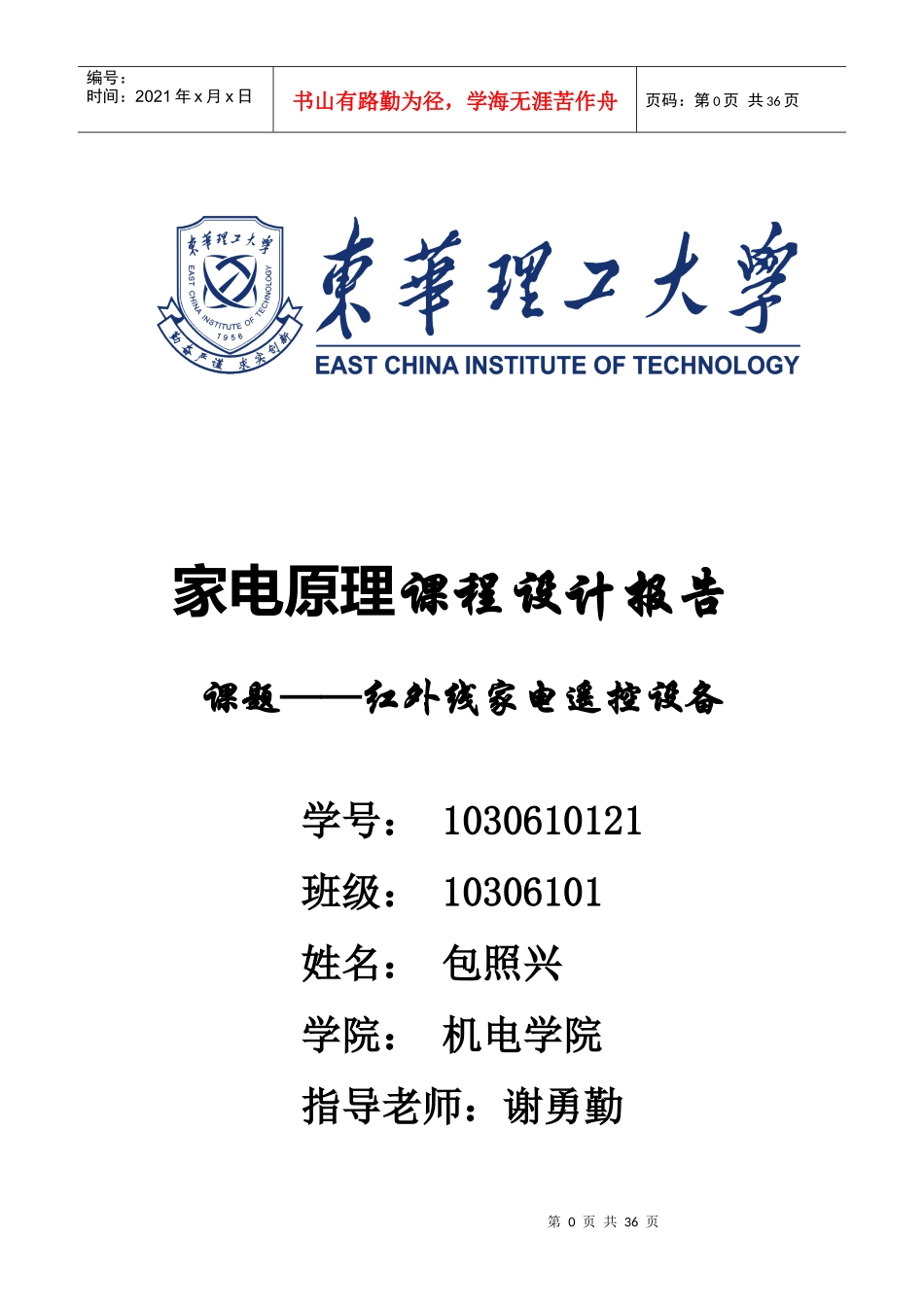

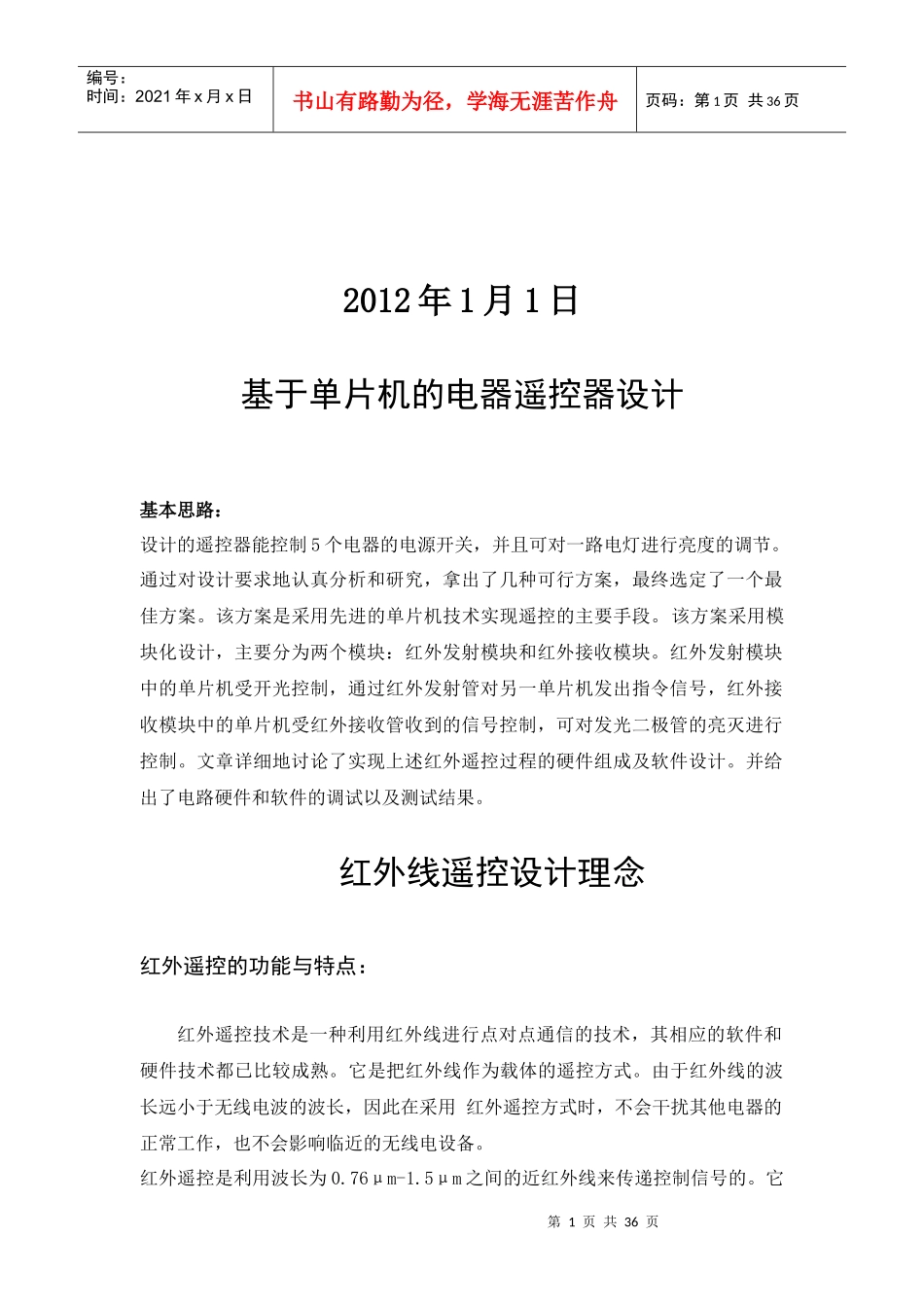

第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共36页家电原理课程设计报告课题——红外线家电遥控设备学号：1030610121班级：10306101姓名：包照兴学院：机电学院指导老师：谢勇勤第1页共36页第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页2012年1月1日基于单片机的电器遥控器设计基本思路：设计的遥控器能控制5个电器的电源开关，并且可对一路电灯进行亮度的调节。通过对设计要求地认真分析和研究，拿出了几种可行方案，最终选定了一个最佳方案。该方案是采用先进的单片机技术实现遥控的主要手段。该方案采用模块化设计，主要分为两个模块：红外发射模块和红外接收模块。红外发射模块中的单片机受开光控制，通过红外发射管对另一单片机发出指令信号，红外接收模块中的单片机受红外接收管收到的信号控制，可对发光二极管的亮灭进行控制。文章详细地讨论了实现上述红外遥控过程的硬件组成及软件设计。并给出了电路硬件和软件的调试以及测试结果。红外线遥控设计理念红外遥控的功能与特点：红外遥控技术是一种利用红外线进行点对点通信的技术，其相应的软件和硬件技术都已比较成熟。它是把红外线作为载体的遥控方式。由于红外线的波长远小于无线电波的波长，因此在采用红外遥控方式时，不会干扰其他电器的正常工作，也不会影响临近的无线电设备。红外遥控是利用波长为0.76μm-1.5μm之间的近红外线来传递控制信号的。它第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页具有以下特点：1．由于为不可见光，因此，对环境影响很小。红外线的波长远小于无线电波的波长，所以，红外遥控不会干扰其它家用电器，也不会影响近邻的无线电设备。2．红外线为不可见光，具有很强的隐蔽性和保密性，因此在防盗，警戒等安全保卫装置中也得到了广泛的应用。3．红外线遥控的遥控距离一般为几米至几十米或更远一点。4．红外线遥控具有结构简单，制作方便，成本低廉，抗干扰能力强，工作可靠性高等一系列优点，特别是室内遥控的优先遥控方式。同时，由于采用红外线遥控器件时，工作电压低，功耗小，外围电路简单，因此它在日常工作生活中的应用越来越广泛。它在技术上的主要优点是：1.无需专门申请特定频率的使用执照；2．具有移动通信设备所必需的体积小、功率低的特点；3．传输速率适合于家庭和办公室使用的网络；4．信号无干扰，传输准确度高；它的缺点是：由于它是一种视距传输技术，采用点到点的连接具有方向性，两个设备之间如果传输数据，中间就不能有阻挡物;而且通讯距离较短，此外红外LED不是一种十分耐用的器件。红外遥控的发展过程：60年代初，一些发达国家开始研究民用产品的遥控技术，但由于受当时技术条件的限制，遥控技术发展很缓慢。70年代末，随着大规模集成电路和计算机技术的发展，遥控技术才得到快速的发展。在遥控方式上大体经历了从有线到无线的超声波、从振动子到红外线、再到使用总线的微机红外遥控这样几个阶段。无论采用何种方式，准确无误传输信号，最终达到满意的控制效果是非常重要的。最初的无线遥控装置采用的是电磁波传输信号，由于电磁波容易产生干扰，也易受干扰，因此逐渐采用超声波和红外线媒介来传输信号。与红外第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页线相比，超声传感器频带窄，所能携带的信息量少，易受干扰而引起误动作。较为理想的是光控方式，逐渐采用红外线的遥控方式取代了超声波遥控方式，出现了红外线多功能遥控器，成为当今时代的主流。由于红外线在频谱上居于可见光之外，所以抗干扰性强，具有光波的直线传播特性，不易产生相互间的干扰，是很好的信息传输媒体。信息可以直接对红外光进行调制传输，例如，信息直接调制红外光的强弱进行传输，也可以用红外线产生一定频率的载波，再用信息对载波进调制，接收端再去掉载波，取到信息。。由于红外线的波长远小于无线电波的波长，因此在采用红外遥控方式时，不会干扰其他电器的正常工作，也不会影响临近的无线电设备。...
