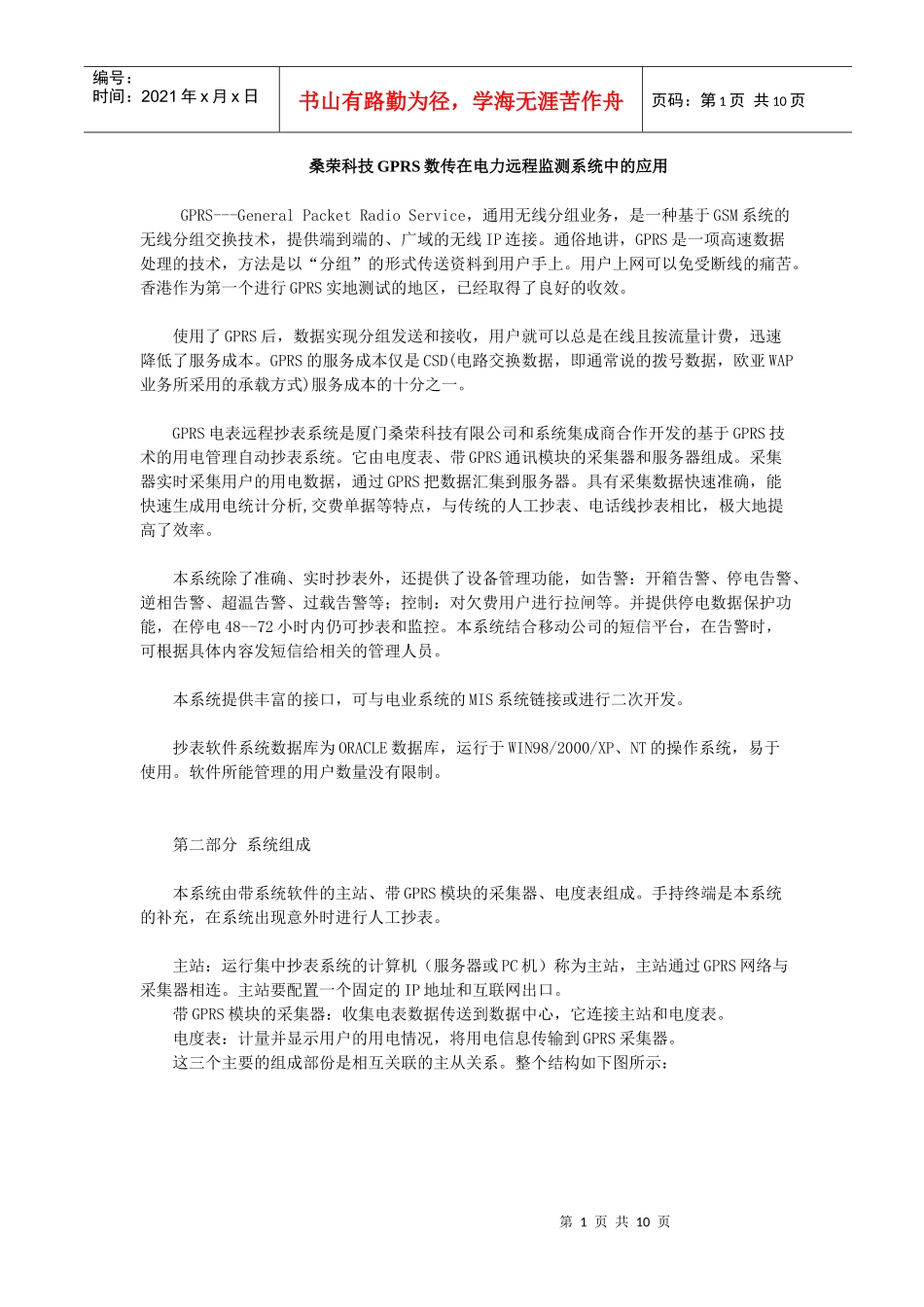

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页桑荣科技GPRS数传在电力远程监测系统中的应用GPRS---GeneralPacketRadioService，通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。通俗地讲，GPRS是一项高速数据处理的技术，方法是以“分组”的形式传送资料到用户手上。用户上网可以免受断线的痛苦。香港作为第一个进行GPRS实地测试的地区，已经取得了良好的收效。使用了GPRS后，数据实现分组发送和接收，用户就可以总是在线且按流量计费，迅速降低了服务成本。GPRS的服务成本仅是CSD(电路交换数据，即通常说的拨号数据，欧亚WAP业务所采用的承载方式)服务成本的十分之一。GPRS电表远程抄表系统是厦门桑荣科技有限公司和系统集成商合作开发的基于GPRS技术的用电管理自动抄表系统。它由电度表、带GPRS通讯模块的采集器和服务器组成。采集器实时采集用户的用电数据，通过GPRS把数据汇集到服务器。具有采集数据快速准确，能快速生成用电统计分析,交费单据等特点，与传统的人工抄表、电话线抄表相比，极大地提高了效率。本系统除了准确、实时抄表外，还提供了设备管理功能，如告警：开箱告警、停电告警、逆相告警、超温告警、过载告警等；控制：对欠费用户进行拉闸等。并提供停电数据保护功能，在停电48--72小时内仍可抄表和监控。本系统结合移动公司的短信平台，在告警时，可根据具体内容发短信给相关的管理人员。本系统提供丰富的接口，可与电业系统的MIS系统链接或进行二次开发。抄表软件系统数据库为ORACLE数据库，运行于WIN98/2000/XP、NT的操作系统，易于使用。软件所能管理的用户数量没有限制。第二部分系统组成本系统由带系统软件的主站、带GPRS模块的采集器、电度表组成。手持终端是本系统的补充，在系统出现意外时进行人工抄表。主站：运行集中抄表系统的计算机（服务器或PC机）称为主站，主站通过GPRS网络与采集器相连。主站要配置一个固定的IP地址和互联网出口。带GPRS模块的采集器：收集电表数据传送到数据中心，它连接主站和电度表。电度表：计量并显示用户的用电情况，将用电信息传输到GPRS采集器。这三个主要的组成部份是相互关联的主从关系。整个结构如下图所示：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页根据抄表对象的不同我们设计以下三种抄表模式：2.1居民用户抄表系统1、电表：1.0级单相静止式（电子式）电度表，具有光耦脉冲输出功能。2、带GPRS功能的采集器（内置Saro-3150EP的GPRS-DTU）：（1）24个I/O口，可带24户电度表（2）停电数据保护（3）带后备电源，停电后仍可抄表3、抄表内容：（1）电量（2）其他4、抄表形式：（1）自动抄表（2）定时上报（3）实时查询5、告警内容：（1）开箱告警（2）停电告警6、可增加远程控制拉闸功能，电能表要增加内置继电器。7、技术指标：（1）系统容量：采集器容量：最多接24块电表；系统容量：原则上不受限制，实际可根据需要和主站电脑的容量确定；（2）通信距离：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页采集器与电表：采用双芯多股线，对于机械表，距离≤500m；对于电子式电表，距离≤50m；主站与采集器：采用GPRS网络作为通信介质，距离不受限制；（3）通信成功率：主站与采集器之间，采用基于可靠连接的TCP/IP协议，通信成功率为100%。2.2大集团用户抄表系统1、电表：A）三相有功无功多功能表，有功0.5级、无功2级，具有RS-485通讯接口，电力部DL/T645通讯规约。或者使用：B）三相有功复费率表，有功1级，具有RS-485通讯接口，电力部DL/T645通讯规约。实现电能量（有功、无功）的计量和功率因数、电压、电流、频率等参数的测量。2、带GPRS功能的采集器（内置Saro-3150EP的GPRS-DTU）：（1）带一个与电能表通讯的RS-485接口，一个与主站系统通信的GPRS接口，三个用于报警监测的开关量输入口和三个用于远程控制的模拟量输出口。（2）支持部标通信规约（3）停电数据保护（4）控制输出（用于远程控制拉闸或其他功能）（5...
