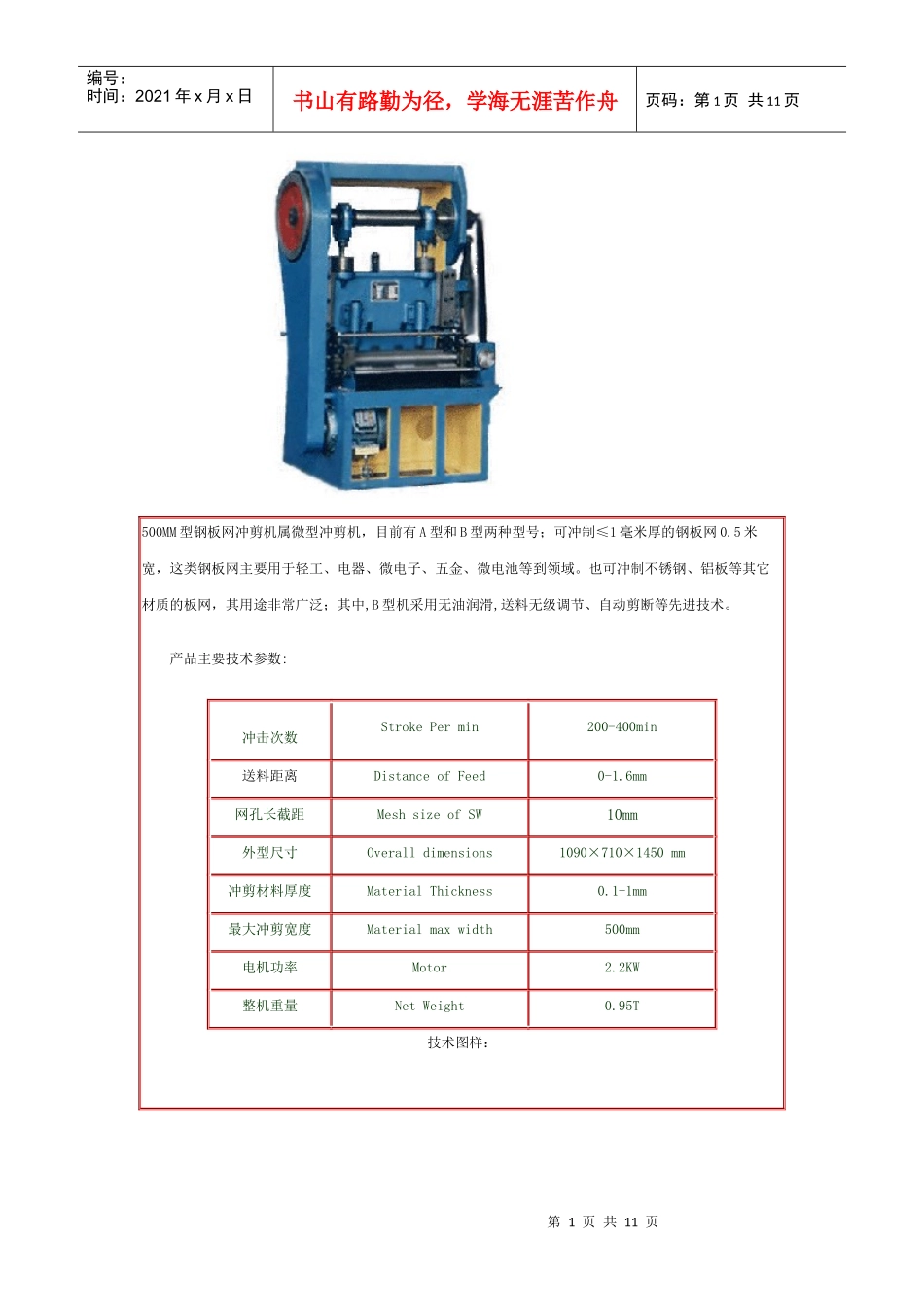

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页500MM型钢板网冲剪机属微型冲剪机，目前有A型和B型两种型号；可冲制≤1毫米厚的钢板网0.5米宽，这类钢板网主要用于轻工、电器、微电子、五金、微电池等到领域。也可冲制不锈钢、铝板等其它材质的板网，其用途非常广泛；其中,B型机采用无油润滑,送料无级调节、自动剪断等先进技术。产品主要技术参数:冲击次数StrokePermin200-400min送料距离DistanceofFeed0-1.6mm网孔长截距MeshsizeofSW10mm外型尺寸Overalldimensions1090×710×1450mm冲剪材料厚度MaterialThickness0.1-1mm最大冲剪宽度Materialmaxwidth500mm电机功率Motor2.2KW整机重量NetWeight0.95T技术图样：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1000MM型钢板网冲剪机属小型冲剪机，可冲制≤1毫米厚的钢板网1米宽，这类钢板网主要用于机械、电器、电子、五金、防护等到领域。也可冲制不锈钢、铝板等其它材质的板网，其用途非常广泛；产品主要技术参数：外型尺寸Overalldimensions(mm)1740×1400×1500冲剪材料厚度MaterialThickness0.2-1mm≤1mm最大冲剪宽度Materialmaxwidth1000mm网孔长截距MeshsizeofSW25mm25mm送料距离DistanceofFeed0-1.2mm冲击次数StrokePermin150/min电机功率Motor3KW整机重量NetWeight2T第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1200MM型钢板网冲剪机属小型冲剪机，可冲制≤1.5毫米厚的钢板网1.2米宽，这类钢板网主要用于机械、电器、电子、五金、防护等到领域。也可冲制不锈钢、铝板等其它材质的板网，其用途将更加广泛；主要技术参数：外型尺寸Overalldimensions1940×1600×2010冲剪材料厚度MaterialThickness0.3-1.5mm冲剪宽度Materialmaxwidth1200mm网孔长截距MeshsizeofSW30mm送料距离DistanceofFeed0-1.2mm冲击次数StrokePermin150/min电机功率Motor4KW整机重量NetWeight3T第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页2000mm型钢板网冲剪机属中型冲剪机，A型可冲制≤2.5毫米厚的钢板网2米宽，B型可冲制≤3毫米厚的钢板网2米宽，这类钢板网主要用于造船、矿山、机械、建筑、交通、石油、城建、五金、防护等到领域。也可冲制不锈钢、铝板等其它材质的板网，其用途将更加广泛；产品主要技术参数：冲剪材料厚度Materialhickness0.5-2.5mm(A型)0.5-3mm(B型)冲剪宽度Materialmaxidth2000mm0.5-2.5mm(A型)2000mm0.5-3mm(B型)网孔长截距MeshsizeofSW100mm（A型）150mm（B型送料距离DistanceofFeed0-4mm0-4mm冲击次数StrokePermin70/min（A型45/min（B型）电机功率Motor11KW11KW整机重量NetWeight10T10T外型尺寸Overallimensions3600×2500×30003600×2500×3000第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页1300重型钢板网机使用参数1.最大冲剪厚度：4（mm，以下全部以mm为单位）2.最大冲剪宽度13003.左右最大行程1004.工作频率：70/分钟5.送料进给范围：0.1~106.总机功率：≤15KW7.电压：380三相四线制8.配线：BVYY16*3+10*19.功率因数：cosφ=0.8510.刀行程：6011.采用PLC系统控制，调节部分采用液晶人机界面输入数值（无需像传统的机械感觉调整）。12.显示界面：中文，英文（工业级彩色液晶触摸屏）。13.进料系统采用步进/伺服系统加上采用日本的直线滑轨和滚珠丝杠控制替代传统的蜗轮蜗杆从而达到更高的精度。14.整机尺寸：1400*1900*2120第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页15.整机重量约4T。16.冲压力：60T。17.送料方式：循环送料。wzp系列平网机是专门与钢板网冲剪机配套的机械，钢板网经平网机碾平后,具有外形美观,平整光滑,附加值高等优点;目前有三种型号;可碾平≤2.5毫米厚的钢板网0.5米～1.25米宽。产品主要技术参数：型号500型1000型1200型平网厚度≤2.5mm≤2.5mm≤2.5mm平网宽度≤500mm≤1000mm≤1200mm第7...
