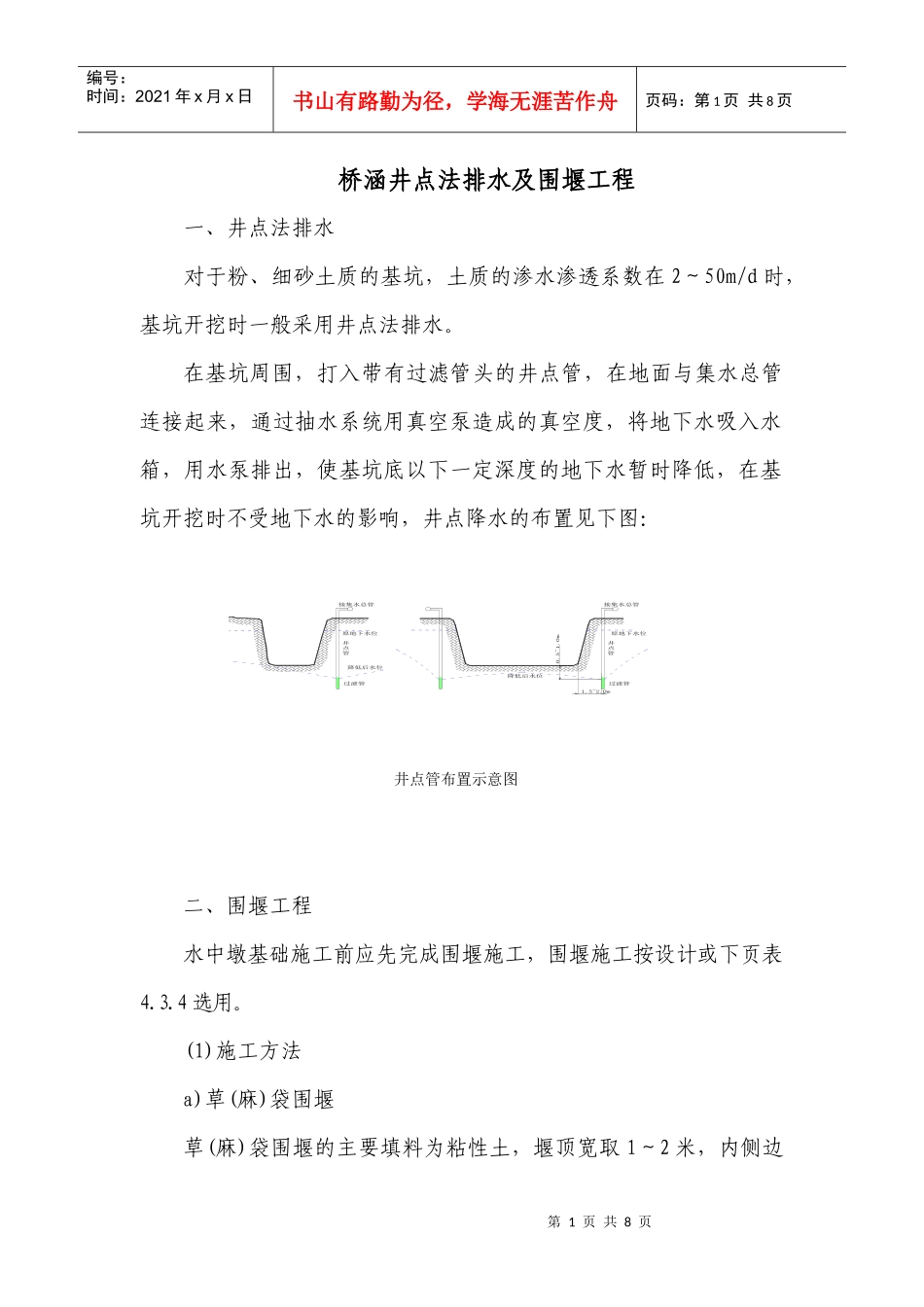

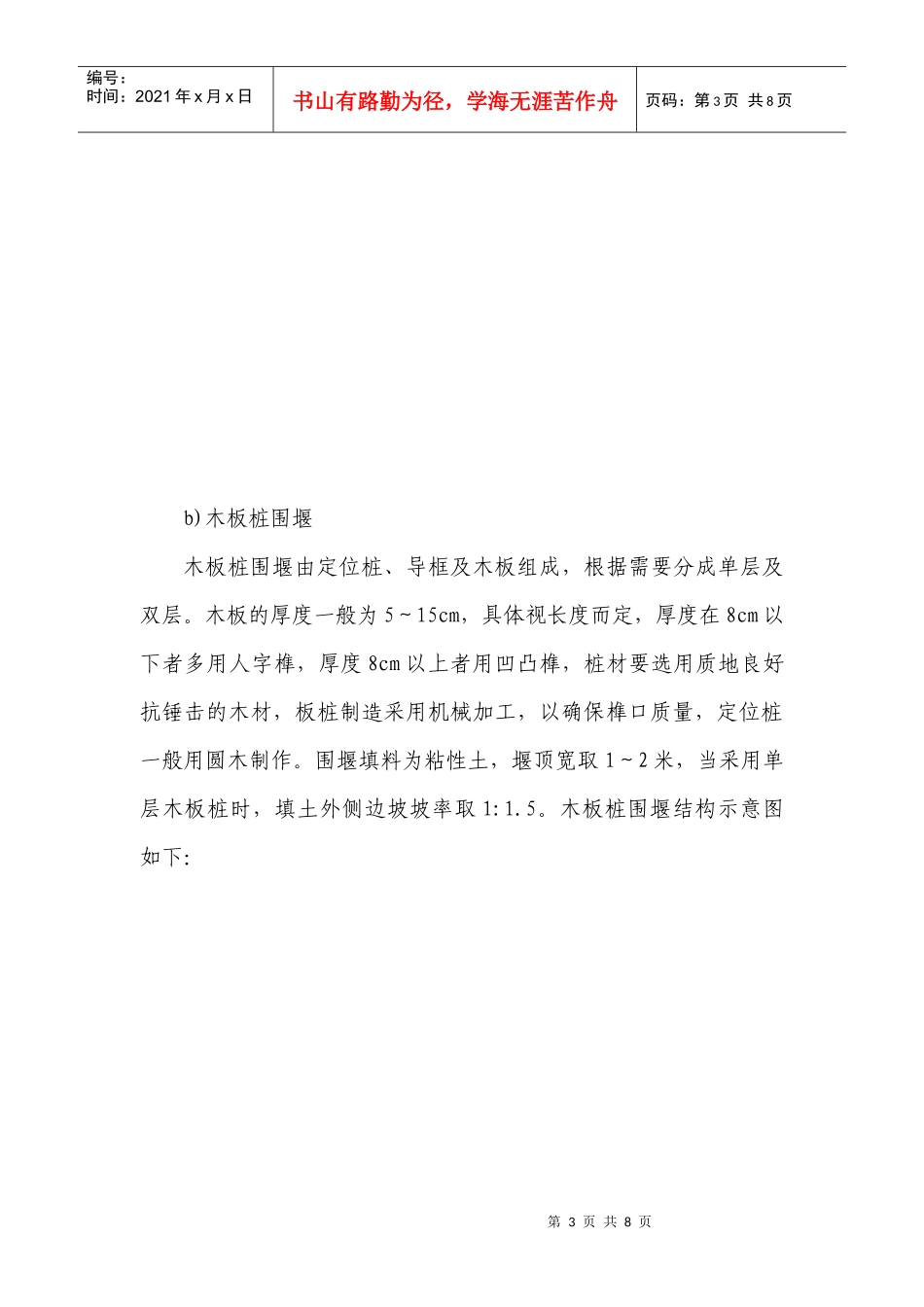

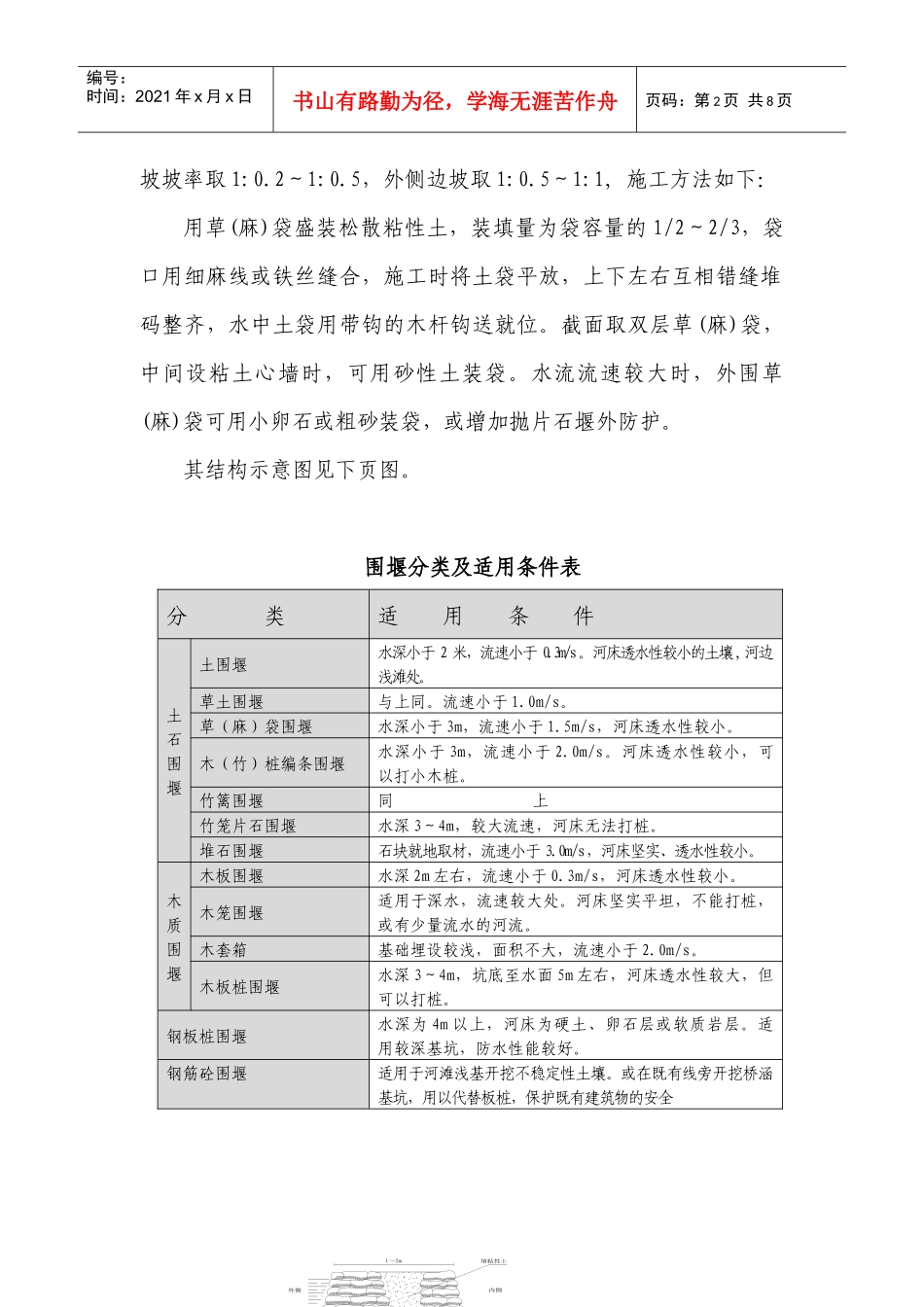

第1页共8页井点管布置示意图接集水总管原地下水位井点管降低后水位过滤管接集水总管井点管过滤管降低后水位1.5~2.0m0.5~1.0m原地下水位编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页桥涵井点法排水及围堰工程一、井点法排水对于粉、细砂土质的基坑，土质的渗水渗透系数在2～50m/d时，基坑开挖时一般采用井点法排水。在基坑周围，打入带有过滤管头的井点管，在地面与集水总管连接起来，通过抽水系统用真空泵造成的真空度，将地下水吸入水箱，用水泵排出，使基坑底以下一定深度的地下水暂时降低，在基坑开挖时不受地下水的影响，井点降水的布置见下图：二、围堰工程水中墩基础施工前应先完成围堰施工，围堰施工按设计或下页表4.3.4选用。(1)施工方法a)草(麻)袋围堰草(麻)袋围堰的主要填料为粘性土，堰顶宽取1～2米，内侧边第2页共8页第1页共8页外侧内侧河床表面透水层不透水层1～2m填粘性土编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页坡坡率取1:0.2～1:0.5，外侧边坡取1:0.5～1:1,施工方法如下：用草(麻)袋盛装松散粘性土，装填量为袋容量的1/2～2/3，袋口用细麻线或铁丝缝合，施工时将土袋平放，上下左右互相错缝堆码整齐，水中土袋用带钩的木杆钩送就位。截面取双层草(麻)袋，中间设粘土心墙时，可用砂性土装袋。水流流速较大时，外围草(麻)袋可用小卵石或粗砂装袋，或增加抛片石堰外防护。其结构示意图见下页图。围堰分类及适用条件表分类适用条件土石围堰土围堰水深小于2米，流速小于0.3m/s。河床透水性较小的土壤,河边浅滩处。草土围堰与上同。流速小于1.0m/s。草（麻）袋围堰水深小于3m，流速小于1.5m/s，河床透水性较小。木（竹）桩编条围堰水深小于3m，流速小于2.0m/s。河床透水性较小，可以打小木桩。竹篱围堰同上竹笼片石围堰水深3～4m，较大流速，河床无法打桩。堆石围堰石块就地取材，流速小于3.0m/s，河床坚实、透水性较小。木质围堰木板围堰水深2m左右，流速小于0.3m/s，河床透水性较小。木笼围堰适用于深水，流速较大处。河床坚实平坦，不能打桩，或有少量流水的河流。木套箱基础埋设较浅，面积不大，流速小于2.0m/s。木板桩围堰水深3～4m，坑底至水面5m左右，河床透水性较大，但可以打桩。钢板桩围堰水深为4m以上，河床为硬土、卵石层或软质岩层。适用较深基坑，防水性能较好。钢筋砼围堰适用于河滩浅基开挖不稳定性土壤。或在既有线旁开挖桥涵基坑，用以代替板桩，保护既有建筑物的安全第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页b)木板桩围堰木板桩围堰由定位桩、导框及木板组成，根据需要分成单层及双层。木板的厚度一般为5～15cm，具体视长度而定，厚度在8cm以下者多用人字榫，厚度8cm以上者用凹凸榫，桩材要选用质地良好抗锤击的木材，板桩制造采用机械加工，以确保榫口质量，定位桩一般用圆木制作。围堰填料为粘性土，堰顶宽取1～2米，当采用单层木板桩时，填土外侧边坡坡率取1:1.5。木板桩围堰结构示意图如下：第4页共8页第3页共8页流开始点1向开始点2合拢点2合拢点1钢板桩木楔定位桩钢导梁编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页木板桩围堰示意图木板桩围堰的施工方法如下：先打好定位桩，在定位桩上安装内外导框，导框间安置短垫木，保持插桩的间距，待板桩插到垫木处即拆除短垫木。打桩时，桩头应安装桩箍，如遇在硬土或夹有卵石的土层时，桩尖上应安装桩靴。插桩一般先插角桩，从角桩向二侧进行，插桩时应将榫舌朝前方向安放，桩尖部分应自榫舌向后做成斜面，使桩体借桩尖处土壤及力向后紧贴已打成的板桩榫舌。c)钢板桩围堰钢板桩围堰由定位桩、导框及钢板桩组成。定位桩可用木桩或钢筋砼管柱，导框一般多用型钢组成，也可用方木制作。钢板桩围堰形成有矩形，多边形及圆型，分单层围堰与双层围堰。圆形钢板桩围堰结构平面图如下。填粘性土木板桩定位桩定位桩木板桩填粘性土基坑基坑1～2m0.7m0.7m1～2m拉杆（a）单层木板桩围堰（b）双层木板桩围堰第5页共8页第4页共8页草(麻)袋围堰施工工艺流程图施工准备测...
