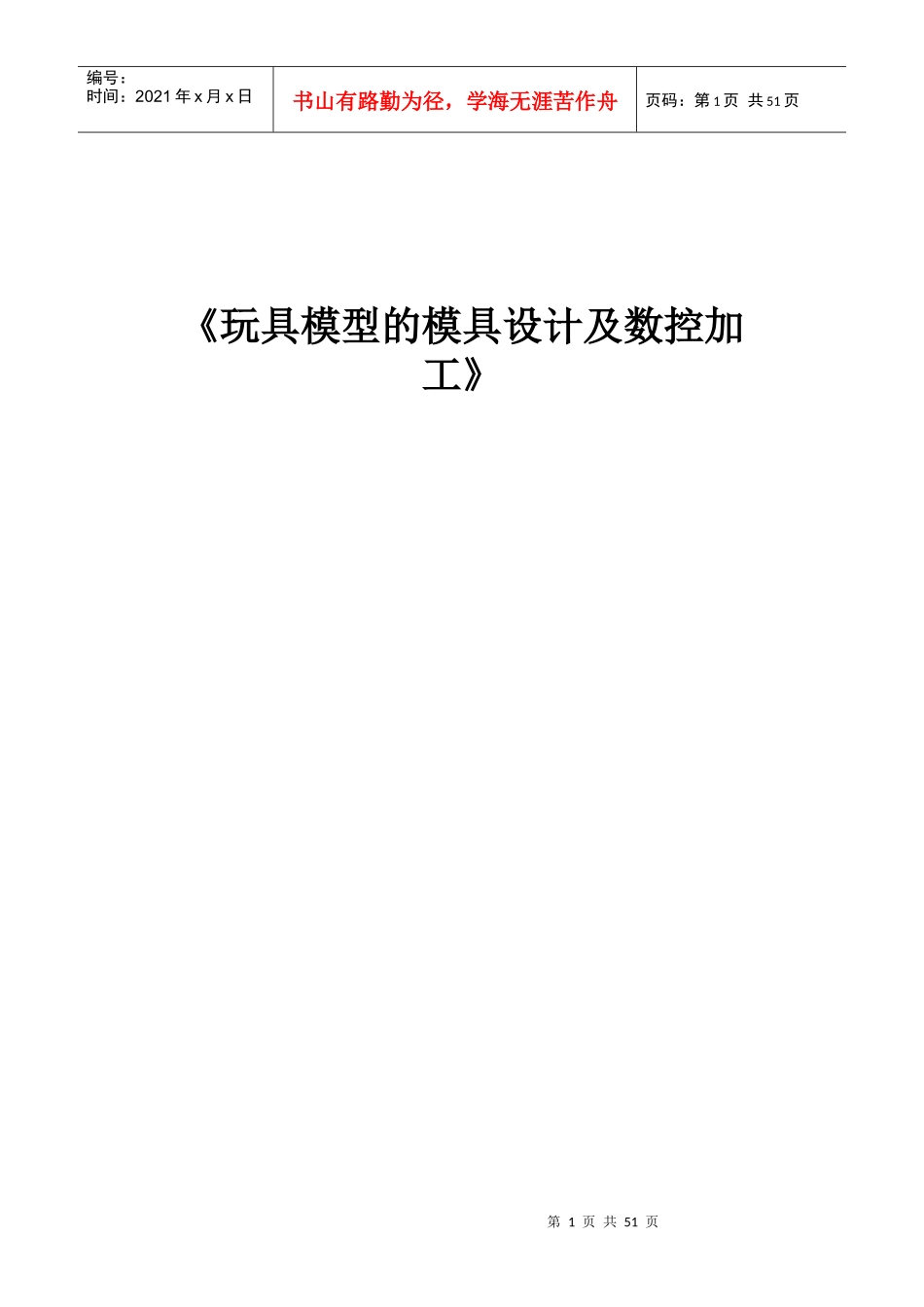

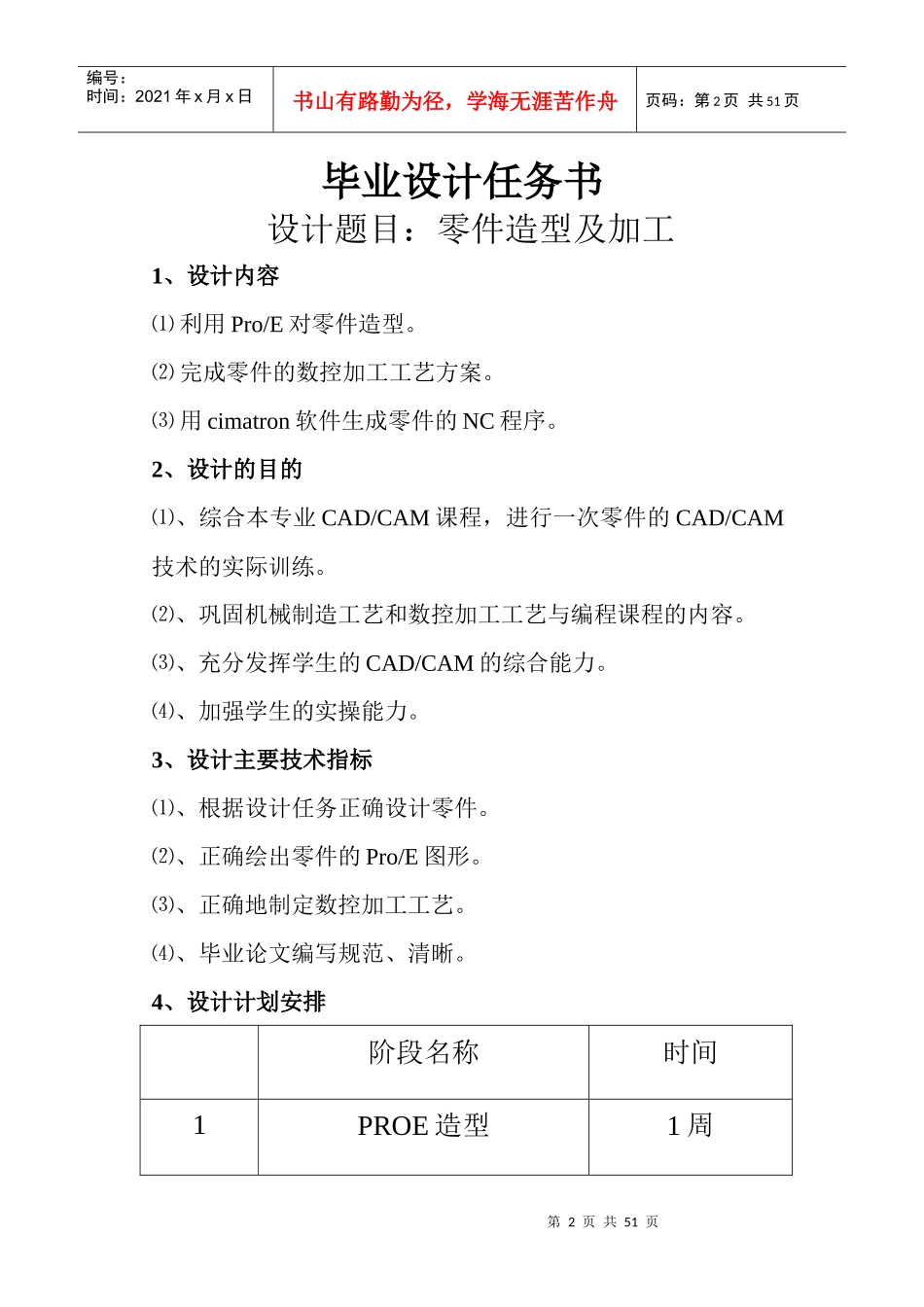

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页《玩具模型的模具设计及数控加工》第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页毕业设计任务书设计题目：零件造型及加工1、设计内容⑴利用Pro/E对零件造型。⑵完成零件的数控加工工艺方案。⑶用cimatron软件生成零件的NC程序。2、设计的目的⑴、综合本专业CAD/CAM课程，进行一次零件的CAD/CAM技术的实际训练。⑵、巩固机械制造工艺和数控加工工艺与编程课程的内容。⑶、充分发挥学生的CAD/CAM的综合能力。⑷、加强学生的实操能力。3、设计主要技术指标⑴、根据设计任务正确设计零件。⑵、正确绘出零件的Pro/E图形。⑶、正确地制定数控加工工艺。⑷、毕业论文编写规范、清晰。4、设计计划安排阶段名称时间1PROE造型1周第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页2编制数控加工工艺方案1周3实际加工0.5周4编写毕业论文.答辩准备1.5周第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页摘要Pro/Engineer操作软件是美国参数技术公司（PTC)旗下的CAD/CAM/CAE一体化的三维软件。Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位，Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页目录第一章玩具模型造型..............................................................................51、主要知识点.......................................................................................52、零件的造型步骤、...........................................................................5第二章模型分模....................................................................................35第三章玩具模型的数控工艺分析........................................................441、玩具模型模型凸模的分析.............................................................442、加工工艺.........................................................................................44第四章玩具模型的数控加工（Cimatron）.........................................45总结..........................................................................................................53第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页第一章玩具模型造型1、主要知识点、此零件的设计主要应用到了Pro/E系统的草绘，拉伸，扫描，阵列等应用。2、零件的造型步骤、1、打开Pro/E软件，新建一个零件文件，如下图所示第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页2、单击草绘，选择FRONTP平面，如图示（2-2）画出模型的俯视图，如图示（2-3）、第8页共51页第7页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共51页2-22-33、草绘完毕，按确定退出草绘，单击拉伸，选择曲面拉伸，拉伸高度为15，如图2-4所示。第9页共51页第8页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共51页2-44、单击草绘，选择RIGHT平面，画出零件的左视图，如图4-1所示4-15、草绘左视图完毕后，单击拉伸，选择拉伸曲面，拉伸长度为161，如图5-1所示。第10页共51页第9页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共51页5-16、拉伸1和拉伸2完毕后，按着Ctrl键，使零件变为红色，单击合并，将拉伸1和拉伸2合并，如图6-1所示。6-17单击草绘，选择零件的顶端为绘图平面，单击，草绘出一个半径为14...
