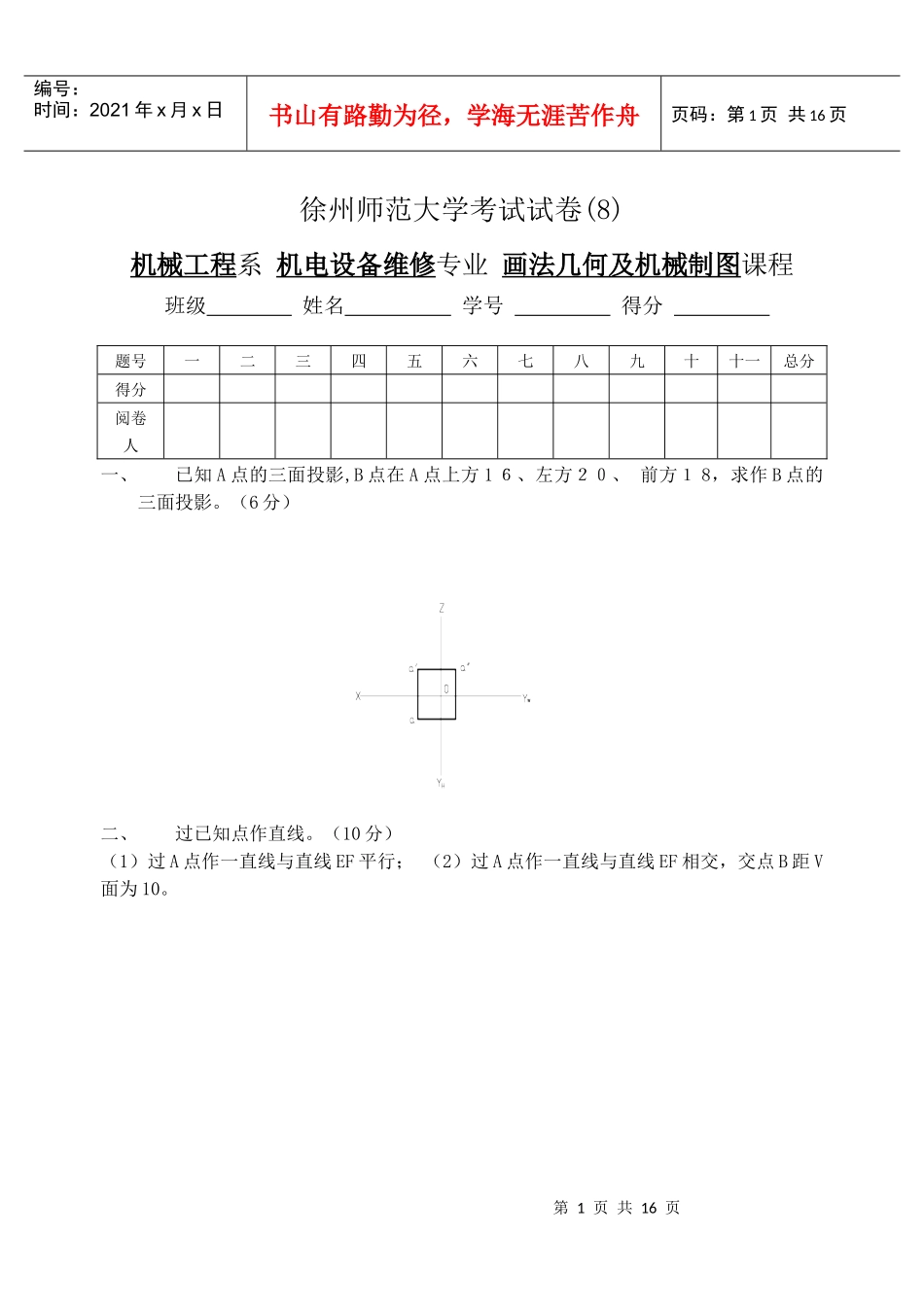

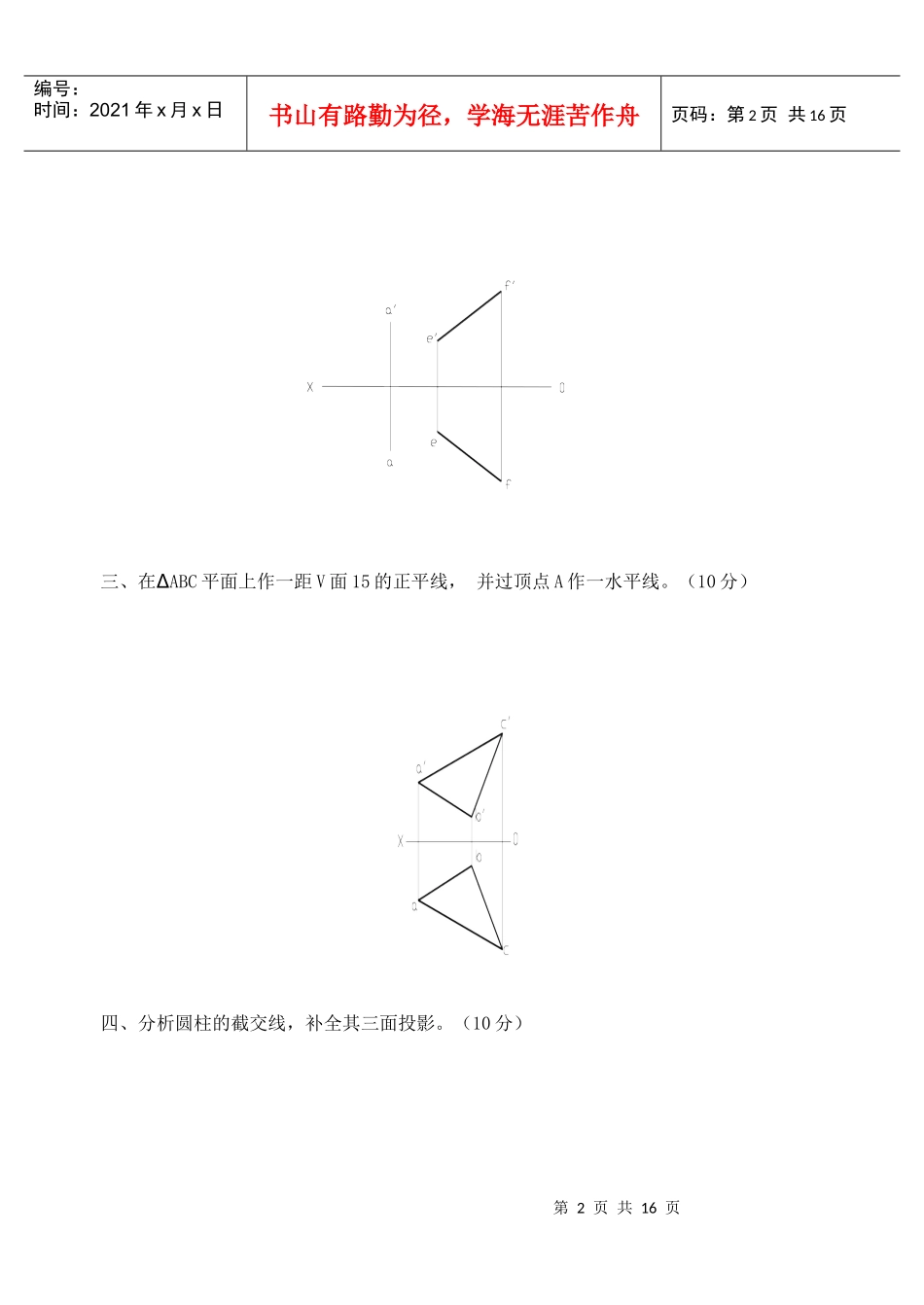

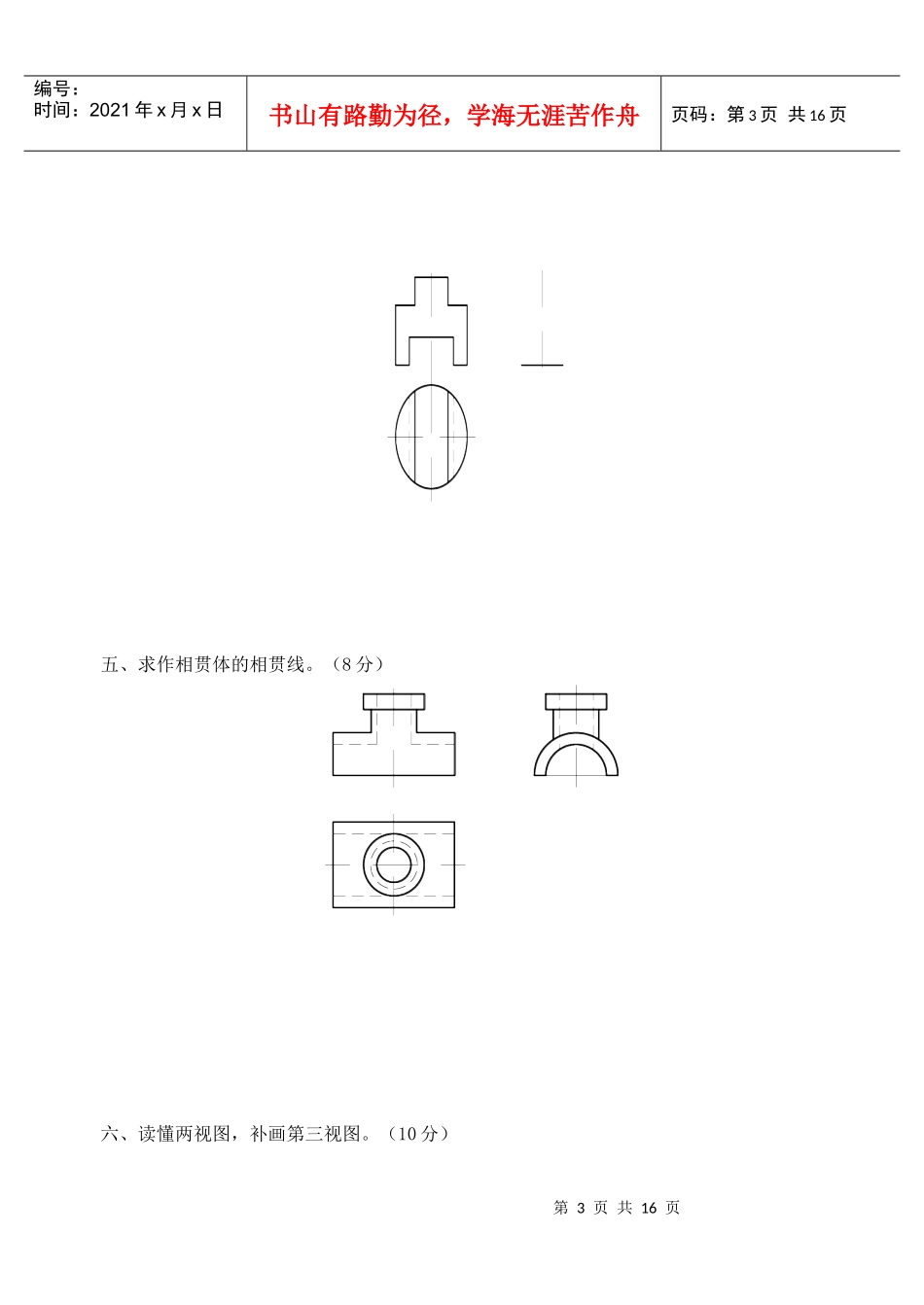

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页徐州师范大学考试试卷(8)机械工程系机电设备维修专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九十十一总分得分阅卷人一、已知A点的三面投影,B点在A点上方1６、左方２０、前方１8，求作B点的三面投影。（6分）二、过已知点作直线。（10分）（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V面为10。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页三、在∆ABC平面上作一距V面15的正平线，并过顶点A作一水平线。（10分）四、分析圆柱的截交线，补全其三面投影。（10分）第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页五、求作相贯体的相贯线。（8分）六、读懂两视图，补画第三视图。（10分）第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页七、补画组合体视图中缺漏的图线。（10分）第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页八、在指定位置将机件的主视图画成阶梯剖视图。（10分）九、选择正确的移出剖面图（将正确的答案序号填入括号内）(6分)第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页十、指出下图中的错误，并在指定位置画出正确的图形。（10分）第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页十一、读“釜盖”零件图，并回答下列问题。（10分）（1）此零件名称是，主视图采用剖视。（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。（3）用铅笔圈出此零件图上的定位尺寸。（4）釜盖上有个M12的螺孔，深是，是分布的。（5）釜盖上有个形状的槽（可用图形说明），槽宽是，槽上方有直径是的沉孔。（6）此零件表面质量要求最高的粗糙度代号是。（7）标题栏中Q235-A表示。第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页徐州师范大学考试试卷（8）答案机械工程系机电设备维修专业画法几何及机械制图课程班级姓名学号得分第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页题号一二三四五六七八九十十一总分得分阅卷人三、已知A点的三面投影,B点在A点上方1６、左方２０、前方１8，求作B点的三面投影。（6分）二、过已知点作直线。（10分）（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V面为10。三、在∆ABC平面上作一距V面15的正平线，并过顶点A作一水平线。（10）第10页共16页第9页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共16页四、分析圆柱的截交线，补全其三面投影。（10分）第11页共16页第10页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共16页五、求作相贯体的相贯线。（8）六、读懂两视图，补画第三视图。（10分）第12页共16页第11页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共16页七、补画组合体视图中缺漏的图线。（10分）八、在指定位置将机件的主视图画成阶梯剖视图。（12分）第13页共16页第12页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共16页九、选择正确的移出剖面图（将正确的答案序号填入括号内）（6分）(b)第14页共16页第13页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共16页十．指出下图中的错误，并在指定位置画出正确的图形。（10分）十一、读零件图并回答问题（10分）。（1）此零件名称是斧盖，主视图采用全剖视。（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。（3）用铅笔圈出此零件图上的定位尺寸。（4）釜盖上有6个M12...
