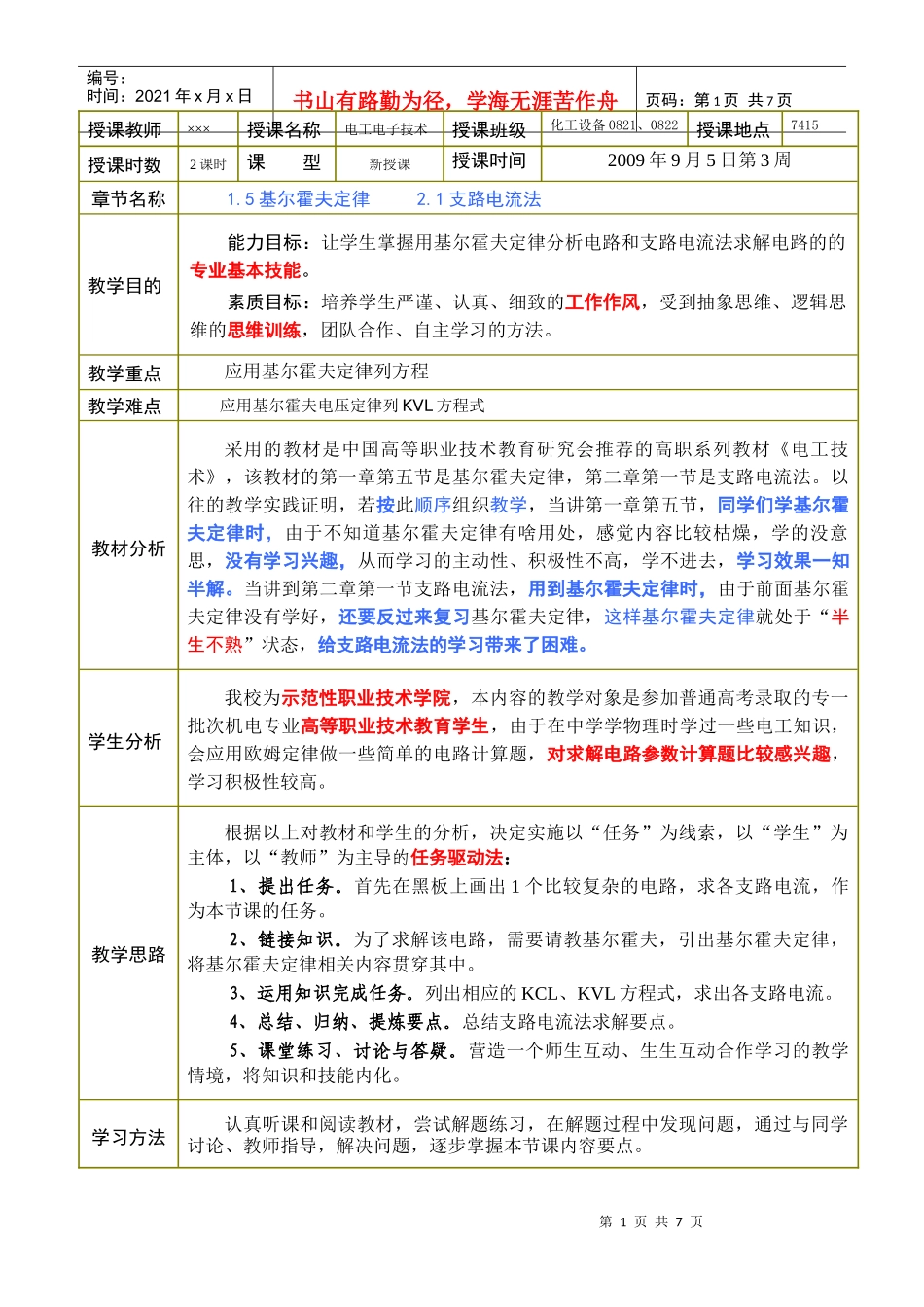

基尔霍夫定律与支路电流法第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页授课教师×××授课名称电工电子技术授课班级化工设备0821、0822授课地点7415授课时数2课时课型新授课授课时间2009年9月5日第3周章节名称1.5基尔霍夫定律2.1支路电流法教学目的能力目标：让学生掌握用基尔霍夫定律分析电路和支路电流法求解电路的的专业基本技能。素质目标：培养学生严谨、认真、细致的工作作风，受到抽象思维、逻辑思维的思维训练，团队合作、自主学习的方法。教学重点应用基尔霍夫定律列方程教学难点应用基尔霍夫电压定律列KVL方程式教材分析采用的教材是中国高等职业技术教育研究会推荐的高职系列教材《电工技术》，该教材的第一章第五节是基尔霍夫定律，第二章第一节是支路电流法。以往的教学实践证明，若按此顺序组织教学，当讲第一章第五节，同学们学基尔霍夫定律时，由于不知道基尔霍夫定律有啥用处，感觉内容比较枯燥，学的没意思，没有学习兴趣，从而学习的主动性、积极性不高，学不进去，学习效果一知半解。当讲到第二章第一节支路电流法，用到基尔霍夫定律时，由于前面基尔霍夫定律没有学好，还要反过来复习基尔霍夫定律，这样基尔霍夫定律就处于“半生不熟”状态，给支路电流法的学习带来了困难。学生分析我校为示范性职业技术学院，本内容的教学对象是参加普通高考录取的专一批次机电专业高等职业技术教育学生，由于在中学学物理时学过一些电工知识，会应用欧姆定律做一些简单的电路计算题，对求解电路参数计算题比较感兴趣，学习积极性较高。教学思路根据以上对教材和学生的分析，决定实施以“任务”为线索，以“学生”为主体，以“教师”为主导的任务驱动法：1、提出任务。首先在黑板上画出1个比较复杂的电路，求各支路电流，作为本节课的任务。2、链接知识。为了求解该电路，需要请教基尔霍夫，引出基尔霍夫定律，将基尔霍夫定律相关内容贯穿其中。3、运用知识完成任务。列出相应的KCL、KVL方程式，求出各支路电流。4、总结、归纳、提炼要点。总结支路电流法求解要点。5、课堂练习、讨论与答疑。营造一个师生互动、生生互动合作学习的教学情境，将知识和技能内化。学习方法认真听课和阅读教材，尝试解题练习，在解题过程中发现问题，通过与同学讨论、教师指导，解决问题，逐步掌握本节课内容要点。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页教学内容、方法、过程一、复习提问（2分钟）◆教师提问◆学生回答二、提出任务：（5分钟）◆勾起同学们求知欲望（新课引入）二、链接知识：（60分钟）1、什么叫关联参考方向和非关联参考方向。（请一学生回答）2、写出关联参考方向和非关联参考方向下欧姆定律表达式（请一学生回答）注:新课要用到的相关知识，为新课的学习打下基础。任务：图１已知R1＝4Ω，R2＝6Ω，R3＝1Ω，Ｕ１＝10V，Ｕ２＝20V，试求I1、I2、I3。请问哪一位同学会解这道题？（停顿片刻，让同学们充分思考）这道题目不光同学们不会解，欧姆也不会解。这道题目用我们中学学到的知识——欧姆定律和电阻的串、并联关系是无法求解的。如何解这道题就是我们今天这两节课的任务。也就是说今天的课程学完后，同学们会解这道题就完成了今天这两节课的教学任务。既然这道题目欧姆不会解，我们就需要请教另外一位高人。这位高人在他还是21岁大学生时，提出了以他的名字命名的两大定律——电流和电压定律。（停顿片刻）他就是基尔霍夫（G.R.Kirchhoff）。那么，当时21岁的德国小伙基尔霍夫，他提出的电流定律是什么？“小基”说，对一个节点来说，节点无电荷聚集。在任一时刻，流入电路中某一节点的电流等于流出这个节点的电流。数学表达式为：∑Ｉ入＝∑Ｉ出。这就是基尔霍夫电流定律（Kirchhoff’sCurrentLaw）简称KCL。那么，什么叫节点（Node）？三条以上支路的连接点。什么叫支路（Branch）？流过同一电流的每个分支。有几个电流就有几个支路。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页教学内容、方法、过程◆基尔霍夫电流...
