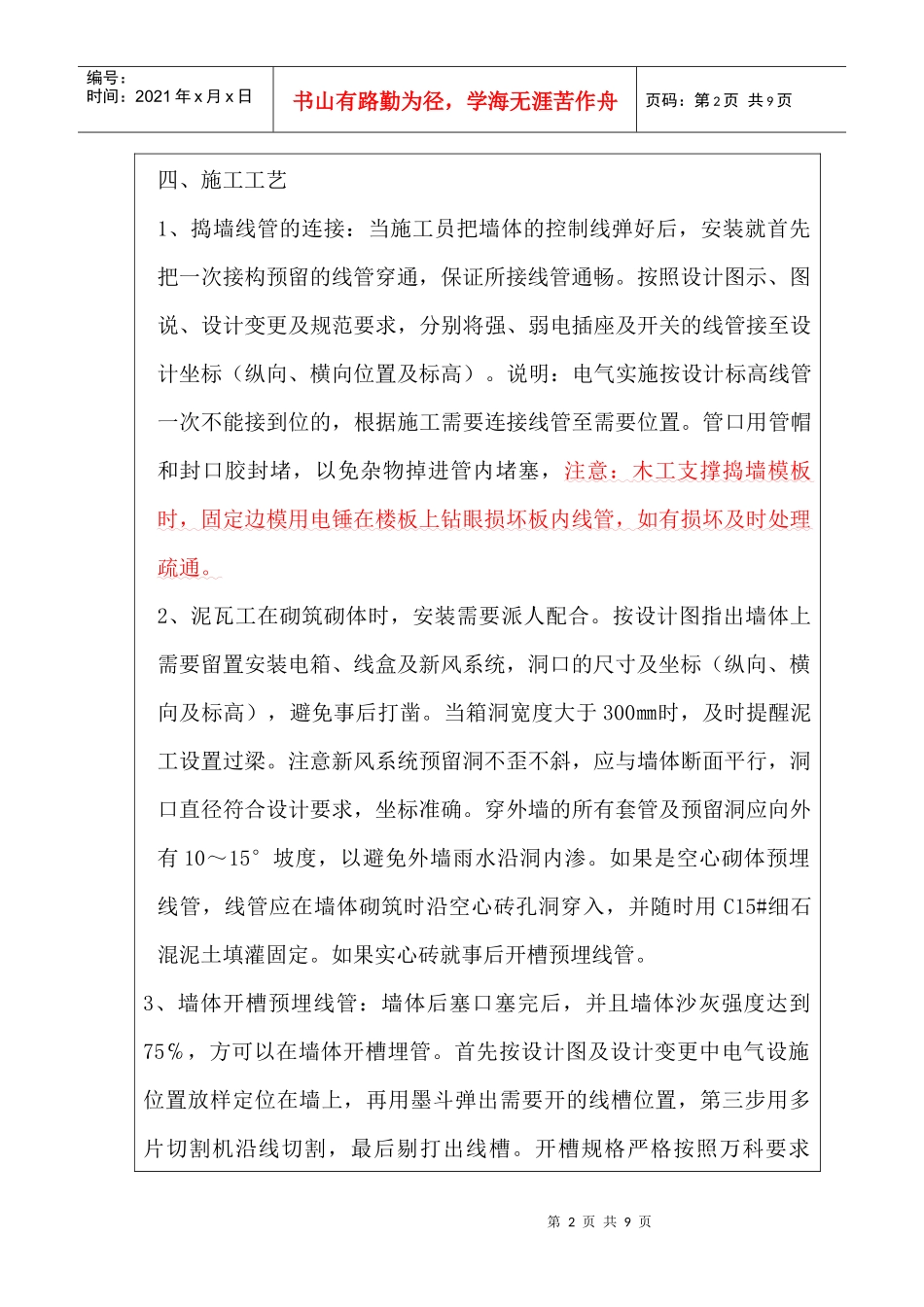

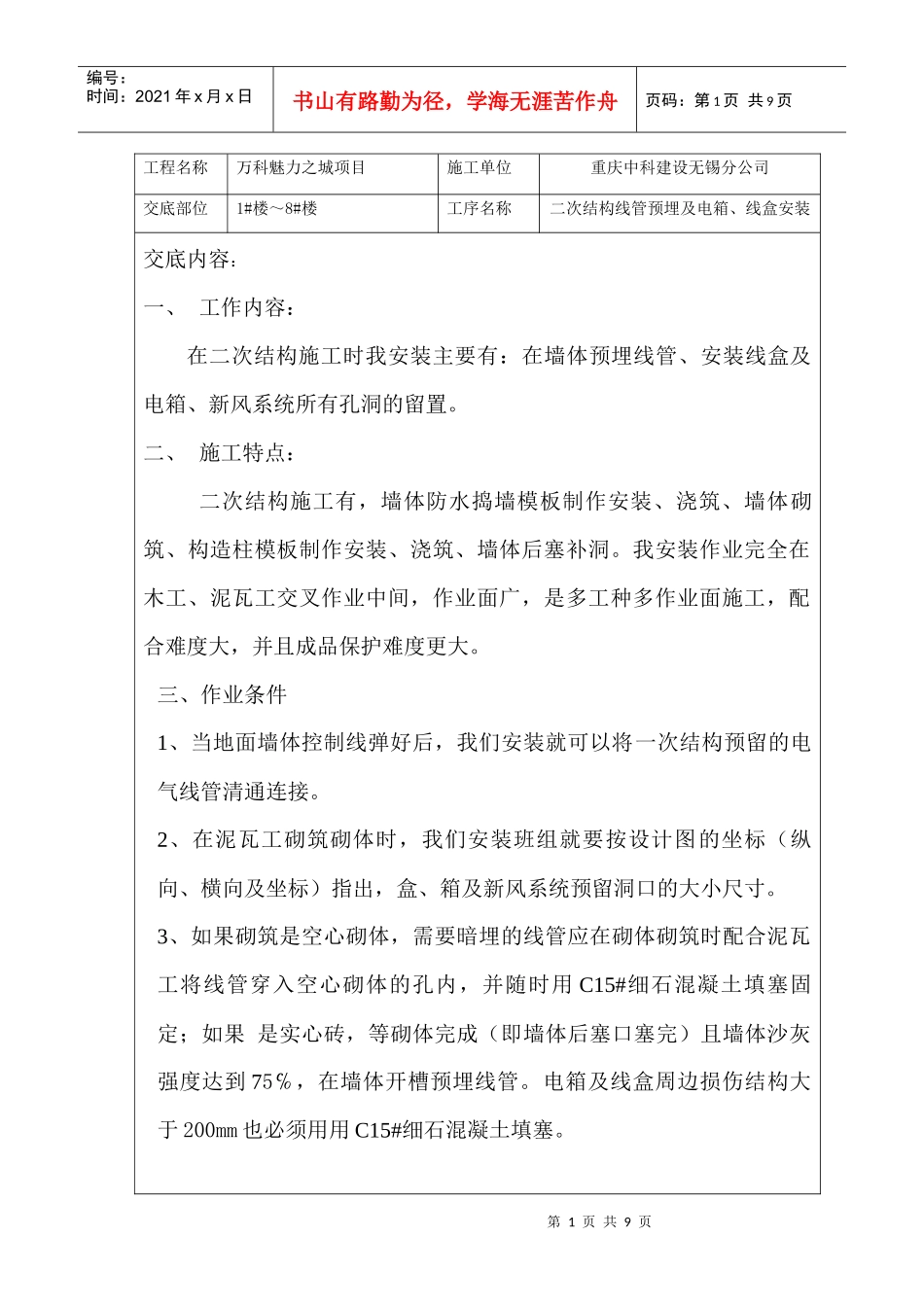

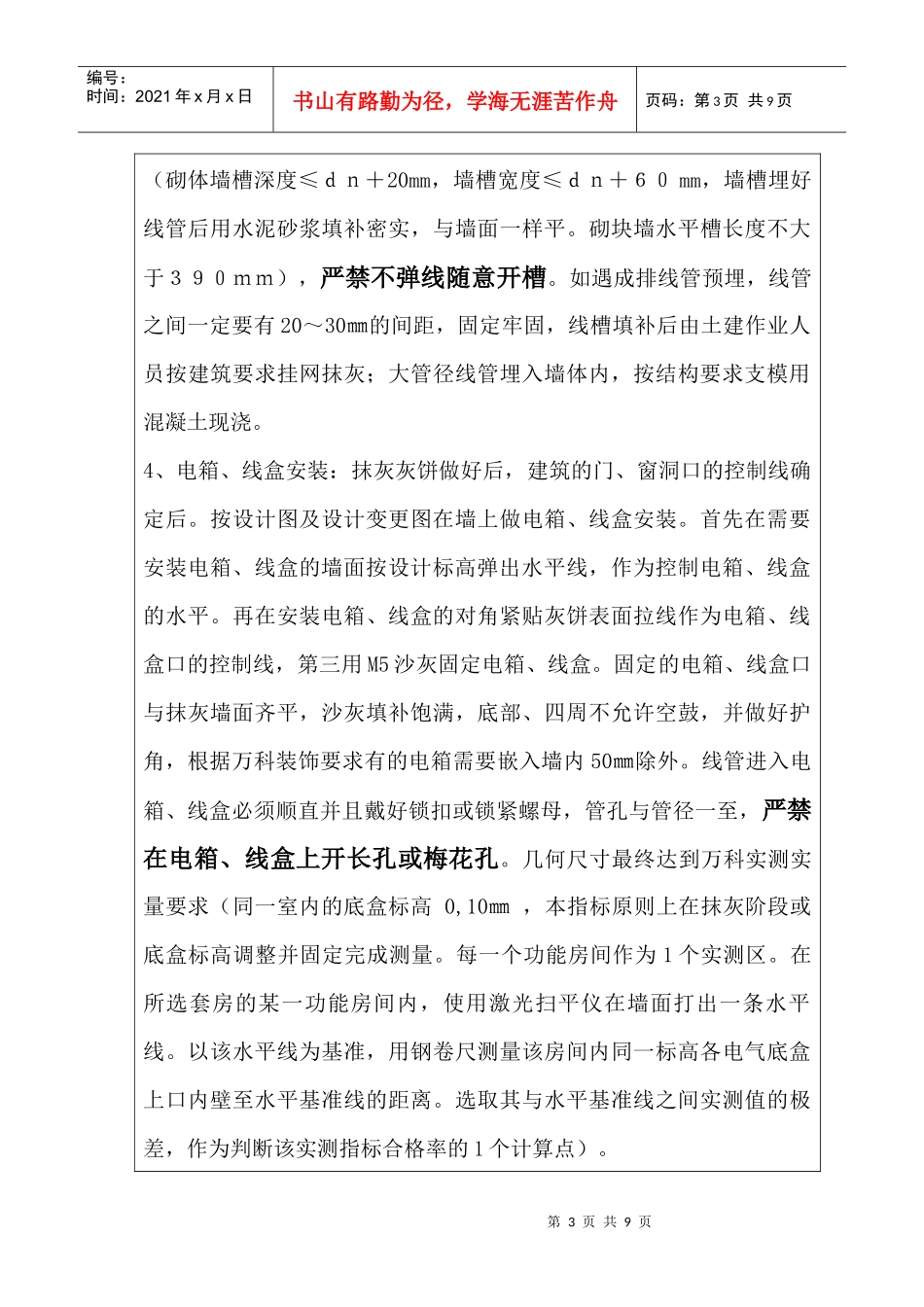

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页工程名称万科魅力之城项目施工单位重庆中科建设无锡分公司交底部位1#楼～8#楼工序名称二次结构线管预埋及电箱、线盒安装交底内容：一、工作内容：在二次结构施工时我安装主要有：在墙体预埋线管、安装线盒及电箱、新风系统所有孔洞的留置。二、施工特点：二次结构施工有，墙体防水捣墙模板制作安装、浇筑、墙体砌筑、构造柱模板制作安装、浇筑、墙体后塞补洞。我安装作业完全在木工、泥瓦工交叉作业中间，作业面广，是多工种多作业面施工，配合难度大，并且成品保护难度更大。三、作业条件1、当地面墙体控制线弹好后，我们安装就可以将一次结构预留的电气线管清通连接。2、在泥瓦工砌筑砌体时，我们安装班组就要按设计图的坐标（纵向、横向及坐标）指出，盒、箱及新风系统预留洞口的大小尺寸。3、如果砌筑是空心砌体，需要暗埋的线管应在砌体砌筑时配合泥瓦工将线管穿入空心砌体的孔内，并随时用C15#细石混凝土填塞固定；如果是实心砖，等砌体完成（即墙体后塞口塞完）且墙体沙灰强度达到75℅，在墙体开槽预埋线管。电箱及线盒周边损伤结构大于200mm也必须用用C15#细石混凝土填塞。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页四、施工工艺1、捣墙线管的连接：当施工员把墙体的控制线弹好后，安装就首先把一次接构预留的线管穿通，保证所接线管通畅。按照设计图示、图说、设计变更及规范要求，分别将强、弱电插座及开关的线管接至设计坐标（纵向、横向位置及标高）。说明：电气实施按设计标高线管一次不能接到位的，根据施工需要连接线管至需要位置。管口用管帽和封口胶封堵，以免杂物掉进管内堵塞，注意：木工支撑捣墙模板时，固定边模用电锤在楼板上钻眼损坏板内线管，如有损坏及时处理疏通。2、泥瓦工在砌筑砌体时，安装需要派人配合。按设计图指出墙体上需要留置安装电箱、线盒及新风系统，洞口的尺寸及坐标（纵向、横向及标高），避免事后打凿。当箱洞宽度大于300㎜时，及时提醒泥工设置过梁。注意新风系统预留洞不歪不斜，应与墙体断面平行，洞口直径符合设计要求，坐标准确。穿外墙的所有套管及预留洞应向外有10～15°坡度，以避免外墙雨水沿洞内渗。如果是空心砌体预埋线管，线管应在墙体砌筑时沿空心砖孔洞穿入，并随时用C15#细石混泥土填灌固定。如果实心砖就事后开槽预埋线管。3、墙体开槽预埋线管：墙体后塞口塞完后，并且墙体沙灰强度达到75℅，方可以在墙体开槽埋管。首先按设计图及设计变更中电气设施位置放样定位在墙上，再用墨斗弹出需要开的线槽位置，第三步用多片切割机沿线切割，最后剔打出线槽。开槽规格严格按照万科要求第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm，墙槽埋好线管后用水泥砂浆填补密实，与墙面一样平。砌块墙水平槽长度不大于３９０ｍｍ），严禁不弹线随意开槽。如遇成排线管预埋，线管之间一定要有20～30㎜的间距，固定牢固，线槽填补后由土建作业人员按建筑要求挂网抹灰；大管径线管埋入墙体内，按结构要求支模用混凝土现浇。4、电箱、线盒安装：抹灰灰饼做好后，建筑的门、窗洞口的控制线确定后。按设计图及设计变更图在墙上做电箱、线盒安装。首先在需要安装电箱、线盒的墙面按设计标高弹出水平线，作为控制电箱、线盒的水平。再在安装电箱、线盒的对角紧贴灰饼表面拉线作为电箱、线盒口的控制线，第三用M5沙灰固定电箱、线盒。固定的电箱、线盒口与抹灰墙面齐平，沙灰填补饱满，底部、四周不允许空鼓，并做好护角，根据万科装饰要求有的电箱需要嵌入墙内50㎜除外。线管进入电箱、线盒必须顺直并且戴好锁扣或锁紧螺母，管孔与管径一至，严禁在电箱、线盒上开长孔或梅花孔。几何尺寸最终达到万科实测实量要求（同一室内的底盒标高0,10㎜，本指标原则上在抹灰阶段或底盒标高调整并固定完成测量。每一个功能房间作为1个实测区。在所选套房的某一功能房间内，使用激光扫平仪在墙面打出一条水平线。...
