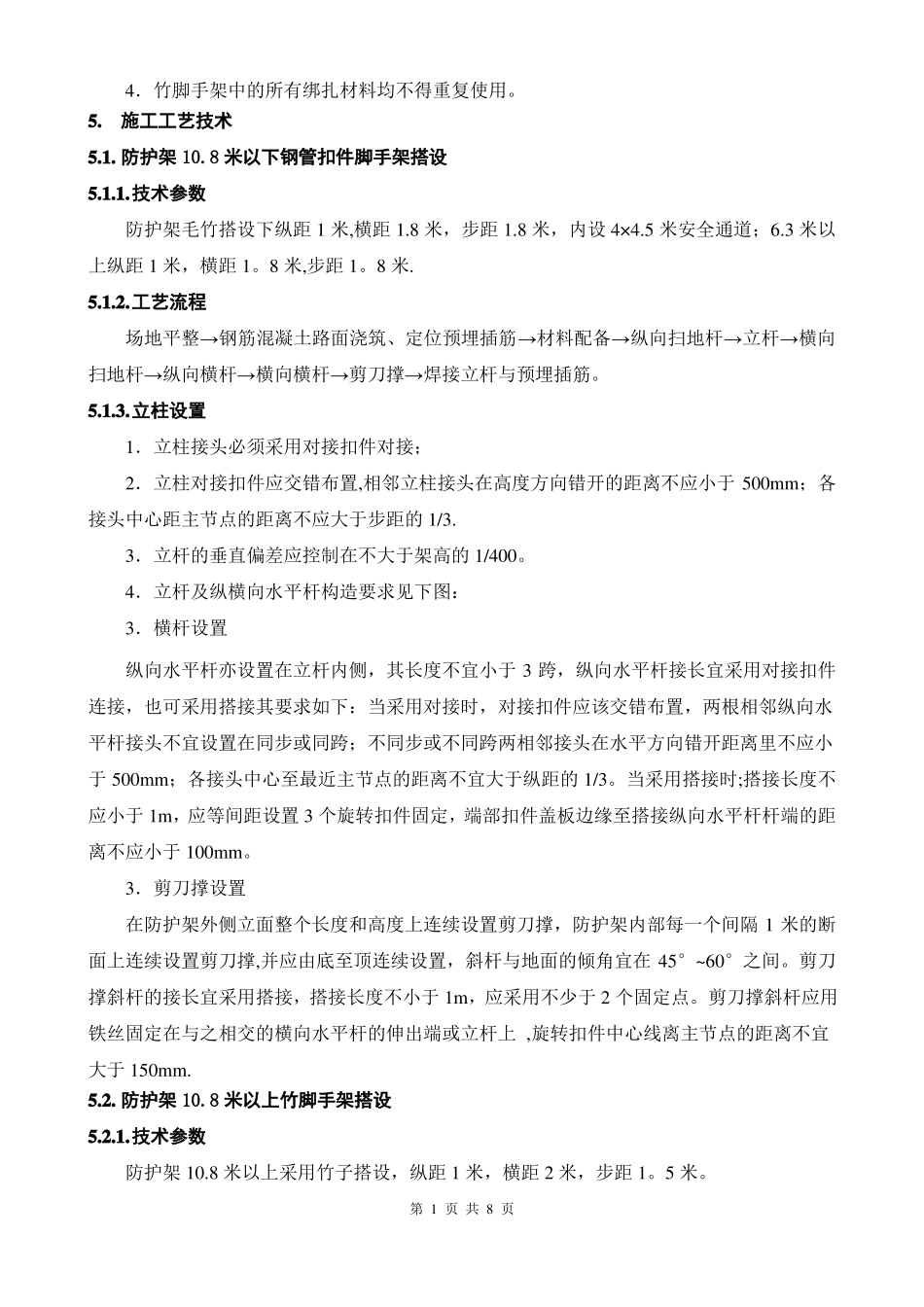

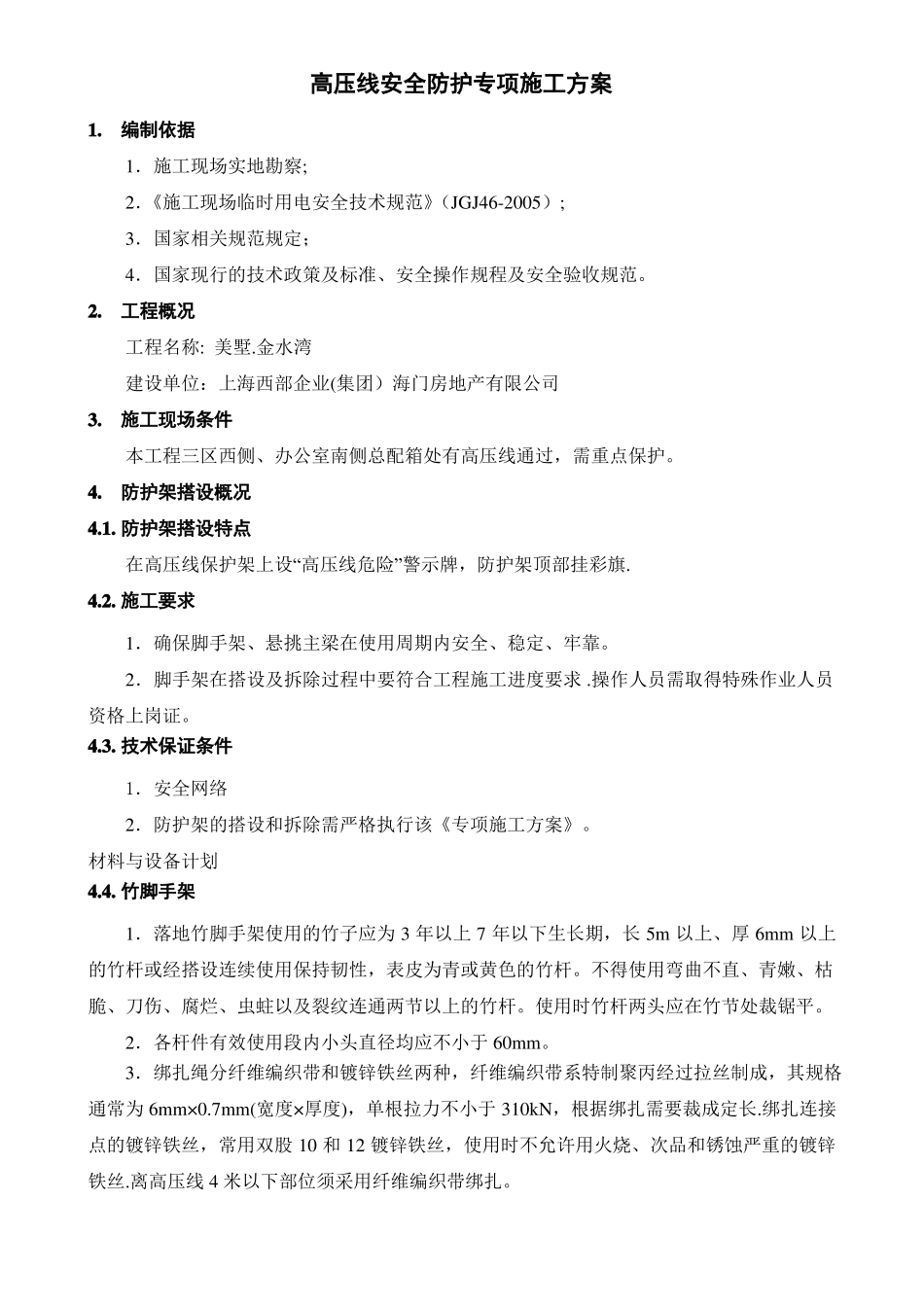

高压线安全防护专项施工方案1.编制依据1．施工现场实地勘察;2．《施工现场临时用电安全技术规范》（JGJ46-2005）;3．国家相关规范规定；4．国家现行的技术政策及标准、安全操作规程及安全验收规范。2.工程概况工程名称:美墅.金水湾建设单位：上海西部企业(集团）海门房地产有限公司3.施工现场条件本工程三区西侧、办公室南侧总配箱处有高压线通过，需重点保护。4.防护架搭设概况4.1.防护架搭设特点在高压线保护架上设“高压线危险”警示牌，防护架顶部挂彩旗.4.2.施工要求1．确保脚手架、悬挑主梁在使用周期内安全、稳定、牢靠。2．脚手架在搭设及拆除过程中要符合工程施工进度要求.操作人员需取得特殊作业人员资格上岗证。4.3.技术保证条件1．安全网络2．防护架的搭设和拆除需严格执行该《专项施工方案》。材料与设备计划4.4.竹脚手架1．落地竹脚手架使用的竹子应为3年以上7年以下生长期，长5m以上、厚6mm以上的竹杆或经搭设连续使用保持韧性，表皮为青或黄色的竹杆。不得使用弯曲不直、青嫩、枯脆、刀伤、腐烂、虫蛀以及裂纹连通两节以上的竹杆。使用时竹杆两头应在竹节处裁锯平。2．各杆件有效使用段内小头直径均应不小于60mm。3．绑扎绳分纤维编织带和镀锌铁丝两种，纤维编织带系特制聚丙经过拉丝制成，其规格通常为6mm×0.7mm(宽度×厚度)，单根拉力不小于310kN，根据绑扎需要裁成定长.绑扎连接点的镀锌铁丝，常用双股10和12镀锌铁丝，使用时不允许用火烧、次品和锈蚀严重的镀锌铁丝.离高压线4米以下部位须采用纤维编织带绑扎。4．竹脚手架中的所有绑扎材料均不得重复使用。5.施工工艺技术5.1.防护架10.8米以下钢管扣件脚手架搭设5.1.1.技术参数防护架毛竹搭设下纵距1米,横距1.8米，步距1.8米，内设4×4.5米安全通道；6.3米以上纵距1米，横距1。8米,步距1。8米.5.1.2.工艺流程场地平整→钢筋混凝土路面浇筑、定位预埋插筋→材料配备→纵向扫地杆→立杆→横向扫地杆→纵向横杆→横向横杆→剪刀撑→焊接立杆与预埋插筋。5.1.3.立柱设置1．立柱接头必须采用对接扣件对接；2．立柱对接扣件应交错布置,相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3.3．立杆的垂直偏差应控制在不大于架高的1/400。4．立杆及纵横向水平杆构造要求见下图：3．横杆设置纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时;搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。3．剪刀撑设置在防护架外侧立面整个长度和高度上连续设置剪刀撑，防护架内部每一个间隔1米的断面上连续设置剪刀撑,并应由底至顶连续设置，斜杆与地面的倾角宜在45°~60°之间。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个固定点。剪刀撑斜杆应用铁丝固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm.5.2.防护架10.8米以上竹脚手架搭设5.2.1.技术参数防护架10.8米以上采用竹子搭设，纵距1米，横距2米，步距1。5米。第1页共8页5.2.2.工艺流程确立立杆位置→与下部钢管脚手架立杆、剪刀撑搭接→竖立杆→绑横杆→绑斜撑、剪刀撑等.5.2.3.施工方法1．绑立杆：立杆应小头朝上，上下垂直.顶端立杆应小头朝下,为使立杆顶端齐平，可将高出的立杆向下错动。先竖内排两端头的立杆，再立中间的立杆，外排立杆照内排立杆依次进行。立杆竖好后，应纵向成行，横向成方,杆身垂直。立杆有轻微弯曲时，其弯曲面应顺纵向方向，以保证横杆能与立杆接触良好.2．立杆必须按规定进行接长,相邻两立杆的接头应上下错开一个步距.3．立杆的垂直偏差：脚手架顶部向内水平倾斜不得大于架高的1/250，且≤100mm，不得向外倾斜。4．绑横杆:脚手架两端大横杆的大头应朝外。绑扎第一步架的横杆时,应检查立杆垂直度、与...
