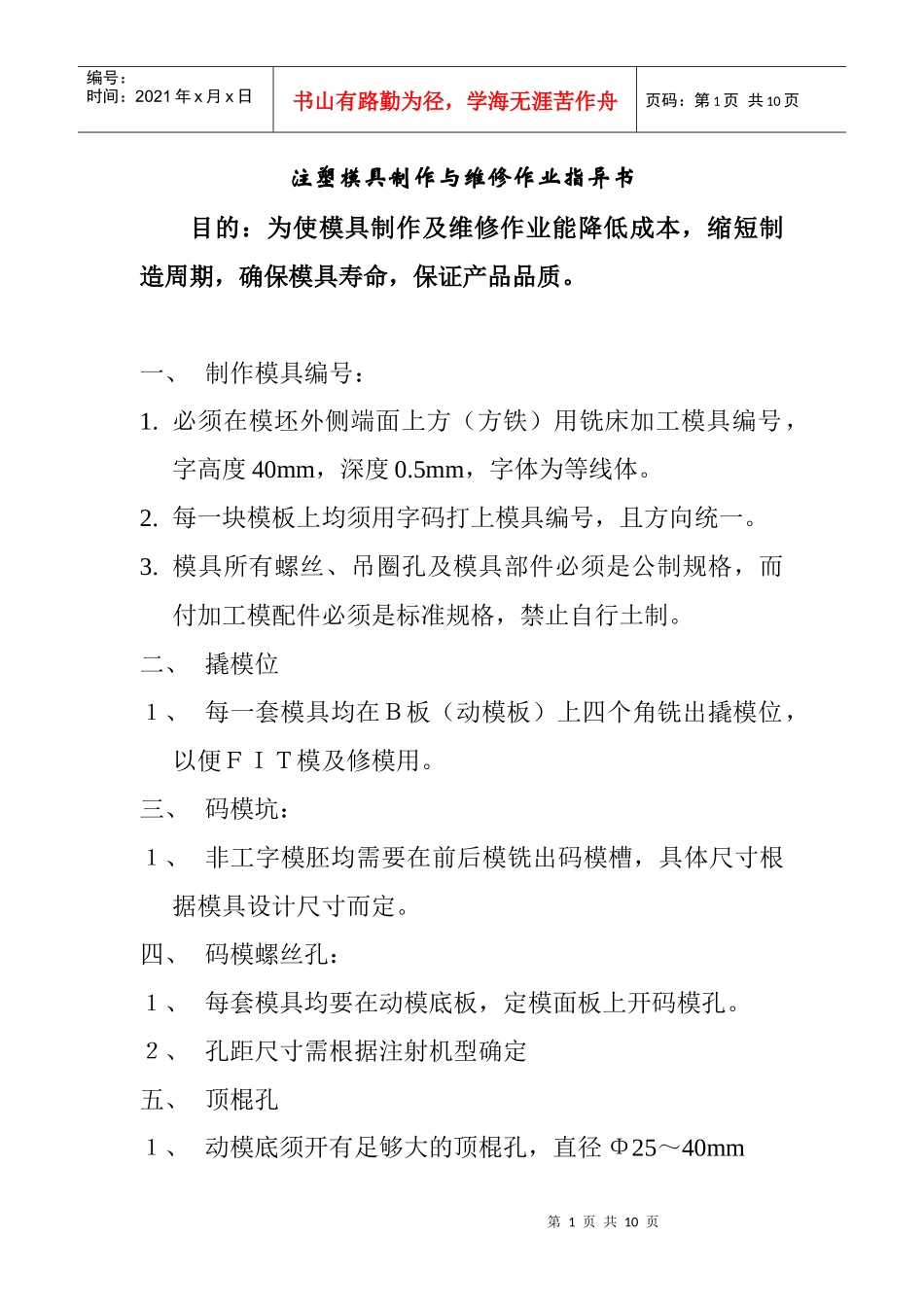

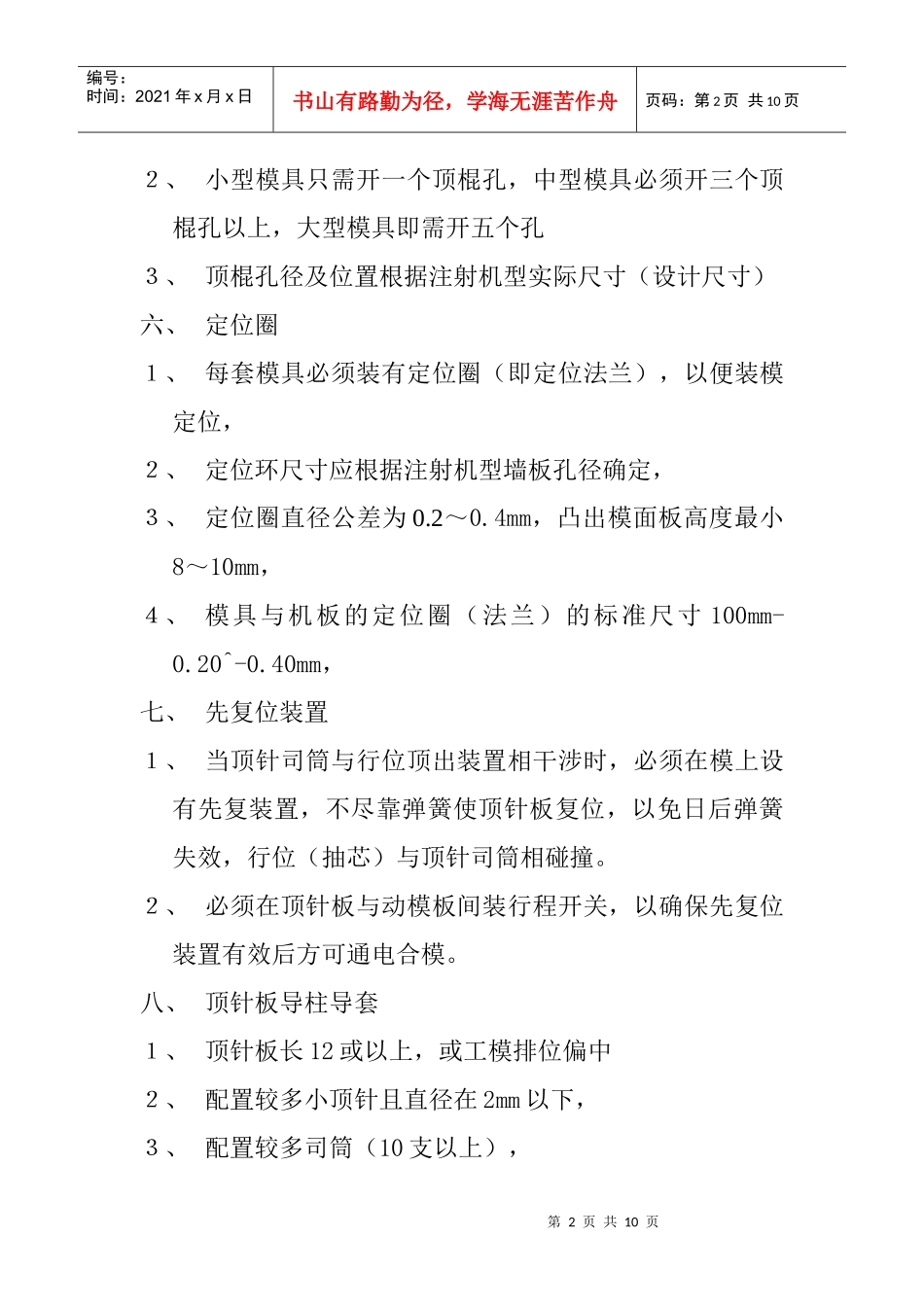

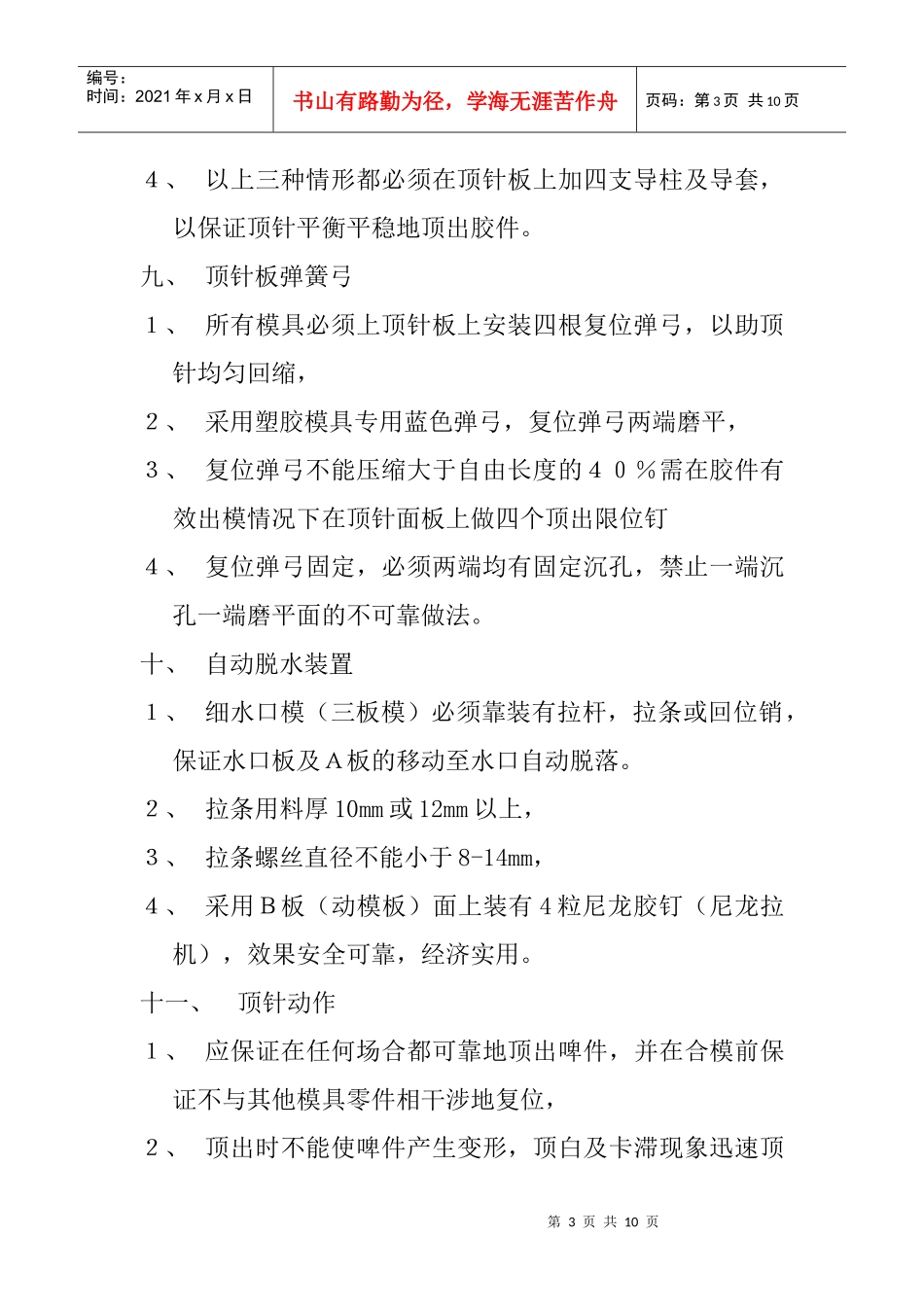

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页注塑模具制作与维修作业指异书目的：为使模具制作及维修作业能降低成本，缩短制造周期，确保模具寿命，保证产品品质。一、制作模具编号：1.必须在模坯外侧端面上方（方铁）用铣床加工模具编号，字高度40mm，深度0.5mm，字体为等线体。2.每一块模板上均须用字码打上模具编号，且方向统一。3.模具所有螺丝、吊圈孔及模具部件必须是公制规格，而付加工模配件必须是标准规格，禁止自行土制。二、撬模位１、每一套模具均在Ｂ板（动模板）上四个角铣出撬模位，以便ＦＩＴ模及修模用。三、码模坑：１、非工字模胚均需要在前后模铣出码模槽，具体尺寸根据模具设计尺寸而定。四、码模螺丝孔：１、每套模具均要在动模底板，定模面板上开码模孔。２、孔距尺寸需根据注射机型确定五、顶棍孔１、动模底须开有足够大的顶棍孔，直径Φ25～40mm第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页２、小型模具只需开一个顶棍孔，中型模具必须开三个顶棍孔以上，大型模具即需开五个孔３、顶棍孔径及位置根据注射机型实际尺寸（设计尺寸）六、定位圈１、每套模具必须装有定位圈（即定位法兰），以便装模定位，２、定位环尺寸应根据注射机型墙板孔径确定，３、定位圈直径公差为0.2～0.4mm，凸出模面板高度最小8～10mm，４、模具与机板的定位圈（法兰）的标准尺寸100mm-0.20^-0.40mm，七、先复位装置１、当顶针司筒与行位顶出装置相干涉时，必须在模上设有先复装置，不尽靠弹簧使顶针板复位，以免日后弹簧失效，行位（抽芯）与顶针司筒相碰撞。２、必须在顶针板与动模板间装行程开关，以确保先复位装置有效后方可通电合模。八、顶针板导柱导套１、顶针板长12或以上，或工模排位偏中２、配置较多小顶针且直径在2mm以下，３、配置较多司筒（10支以上），第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页４、以上三种情形都必须在顶针板上加四支导柱及导套，以保证顶针平衡平稳地顶出胶件。九、顶针板弹簧弓１、所有模具必须上顶针板上安装四根复位弹弓，以助顶针均匀回缩，２、采用塑胶模具专用蓝色弹弓，复位弹弓两端磨平，３、复位弹弓不能压缩大于自由长度的４０％需在胶件有效出模情况下在顶针面板上做四个顶出限位钉４、复位弹弓固定，必须两端均有固定沉孔，禁止一端沉孔一端磨平面的不可靠做法。十、自动脱水装置１、细水口模（三板模）必须靠装有拉杆，拉条或回位销，保证水口板及Ａ板的移动至水口自动脱落。２、拉条用料厚10mm或12mm以上，３、拉条螺丝直径不能小于8-14mm，４、采用Ｂ板（动模板）面上装有4粒尼龙胶钉（尼龙拉机），效果安全可靠，经济实用。十一、顶针动作１、应保证在任何场合都可靠地顶出啤件，并在合模前保证不与其他模具零件相干涉地复位，２、顶出时不能使啤件产生变形，顶白及卡滞现象迅速顶第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页出且顶针痕迹不影响啤件外观质量。３、顶出应平衡且很顺，不可出现顶针板倾斜现象，顶出不应有杂音产生，４、顶出完成后，顶针应自动回缩（除特别模具外）。十二、行位动作１、滑块（行位）动作应顺滑，保证形件不变行，不可出现死动作，不均匀，松动等现象；２、大滑块导滑面要开有油槽；３、大滑块须有冷却水道；４、滑块与滑座部分配合采用HVE６，不可过于松动；５、滑块滑动行程长度过长时，必须在模座上增长导向，通常滑动部分长度做到宽度的1.5倍左右为宜，抽芯时滑块在导向槽内的配合部分，要有滑块滑动部分的２／３管在导向滑槽内；６、斜导柱孔与斜导柱配合必须留0.2mm以上间隙，禁止一样大的配合；７、斜度导柱的角度小于行位锲紧面的斜度２度，大滑块的锲紧块，必须伸入下模１５－２０mm，以１０度斜面互锁反压。８、圆面滑块组合的型腔，纵向与锲向滑块的锲紧面的角度，斜度柱角度分别相差２度，禁止一样度数，模具上第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径...
