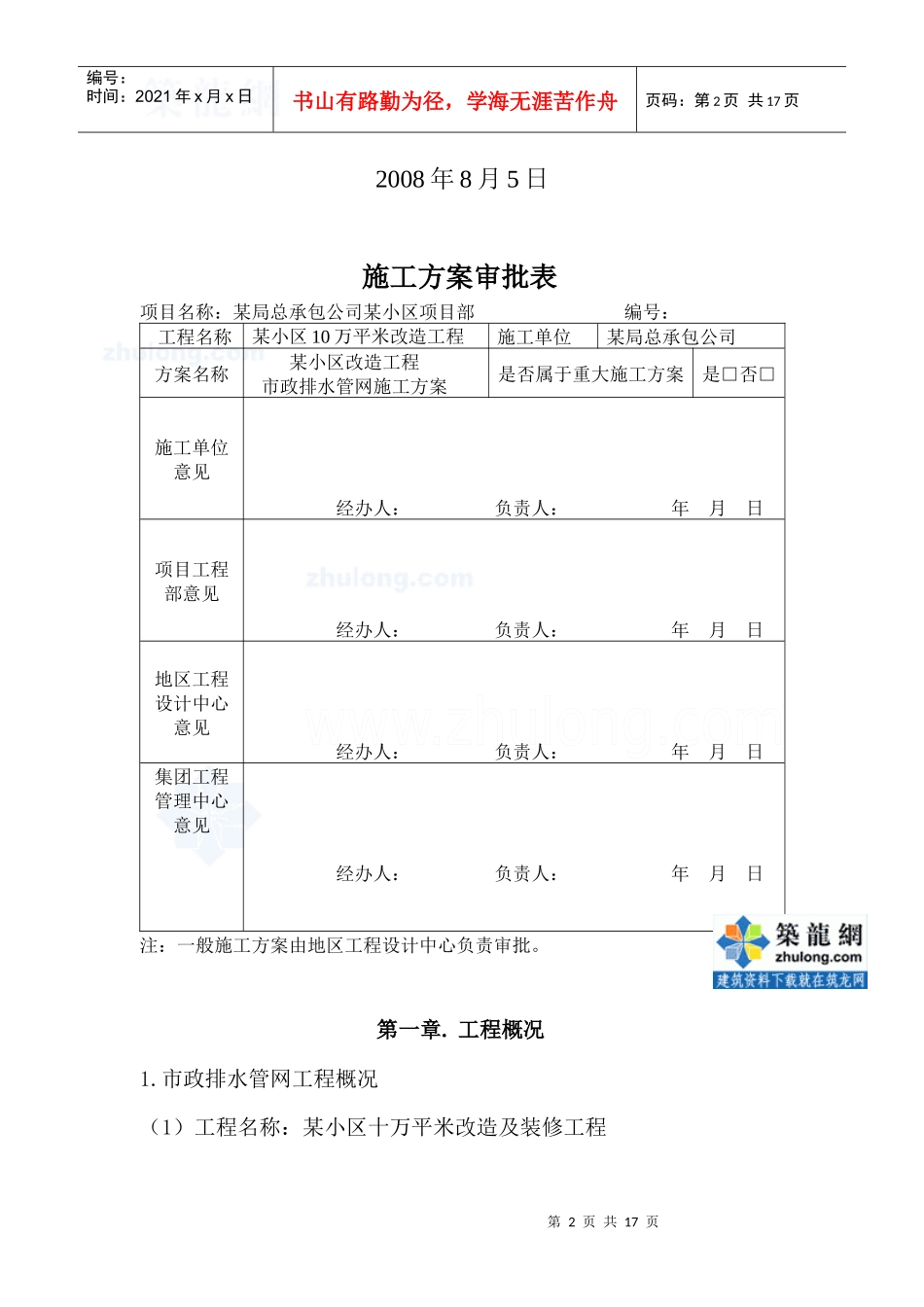

某小区改造工程市政排水管网施工方案编制人：审核人：某局总承包公司某小区项目部第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页2008年8月5日施工方案审批表项目名称：某局总承包公司某小区项目部编号：工程名称某小区10万平米改造工程施工单位某局总承包公司方案名称某小区改造工程市政排水管网施工方案是否属于重大施工方案是□否□施工单位意见经办人：负责人：年月日项目工程部意见经办人：负责人：年月日地区工程设计中心意见经办人：负责人：年月日集团工程管理中心意见经办人：负责人：年月日注：一般施工方案由地区工程设计中心负责审批。第一章.工程概况1.市政排水管网工程概况（1）工程名称：某小区十万平米改造及装修工程第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页（2）工程地点：长沙望城县含浦镇，学士大道与含浦大道交汇处西南角，交通较为便利。（3）工程特点：管网敷设较深，平均埋深在3m以上，部分更是达到4m。管线位置多为新回填土，土质疏松，沙砾多，含砂量大。2.管网土方开挖施工的特点和难点(1)雨、污水管网多为新增加工程，处在原有管网中间，为使排水畅通，管底、井底标高以及坡度必须得到保证。(2)因管网埋深较深，土质疏松，必须保证作业人员的安全（防塌方）。3.主要工程量（根据室外排水工程施工图纸水施修2）(1)雨水部分:XY11-XY12DN500双壁波纹管40m；XY12-XY13-XY14-XY15-XY21DN600承插式钢筋混凝土管131m；XY21-XY22-XY23-Y19DN1000承插式钢筋混凝土管78m；XY22-XY16-XY17-XY18-XY19-XY20DN500双壁波纹管178m；XY12-XY10-XY9-XY8-XY7-XY6-XY5-XY4DN500双壁波纹管135m；XY4-XY3-XY2-XY1DN400双壁波纹管97m，以上管段间的检查井及道路雨水口与检查井的连接。(2)污水部分:W8-XW7-XW5-XW4-XW3DN400双壁波纹管92m；W27-XW28-XW29-W25-W24-W21DN300双壁波纹管104m；以上管段间的检查井及与化粪池的连接；每栋按图示一个化粪池。第二章.专项施工组织机构第4页共17页第3页共17页施工前准备测量放线管道沟槽开挖沟槽支撑检查验收浇筑砼管座模板安装检查复测下管检查验收检查验收接口、管带砌筑井检查验收管道严密性试验编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页我项目部对该项施工很重视，特成立领导小组，以更好地指挥和调度本次施工，提前做好组织措施和技术措施，使之顺利进行。小组成员如下：施工现场负责人：方承志技术负责人：伍华安全负责人：杨余宝质量监督人：周建华以上人员在整个施工过程中必须在场，统一调度，紧密配合，及时、高效的处理、解决施工过程中出现的各种问题，确保施工顺利进行。第三章.施工方法及技术措施结合本工程的特点及施工要求，本工程的施工顺序如下：第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页1.施工前准备工作（1）作业人员和施工管理人员，必须熟悉图纸。基础开挖前，做好对施工员、挖掘机操作司机的技术交底工作，使所有人员均做到心中有数。安排工作经验丰富的挖掘机司机进行操作，每台挖掘机均配施工员现场指挥。（2）测量工具检验合格，且在检验有效期期内。（3）作好设备试运转：对进场挖土、运输车辆及各种辅助设备进行维修检查、试运转。2.现场土方开挖（1）施工测量：施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法，布设测量控制网，并报监理工程师批准。由测量人第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页员根据设计图纸放出管线及井位。注意预留工作位宽度。将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度。（2）管沟开挖：开挖沟槽用反铲挖掘机进行开挖（70%），人工辅助配合（30%）。沟槽挖土方用自卸车外运至指定地点弃。根据反铲挖掘机的特点，采用自上...
