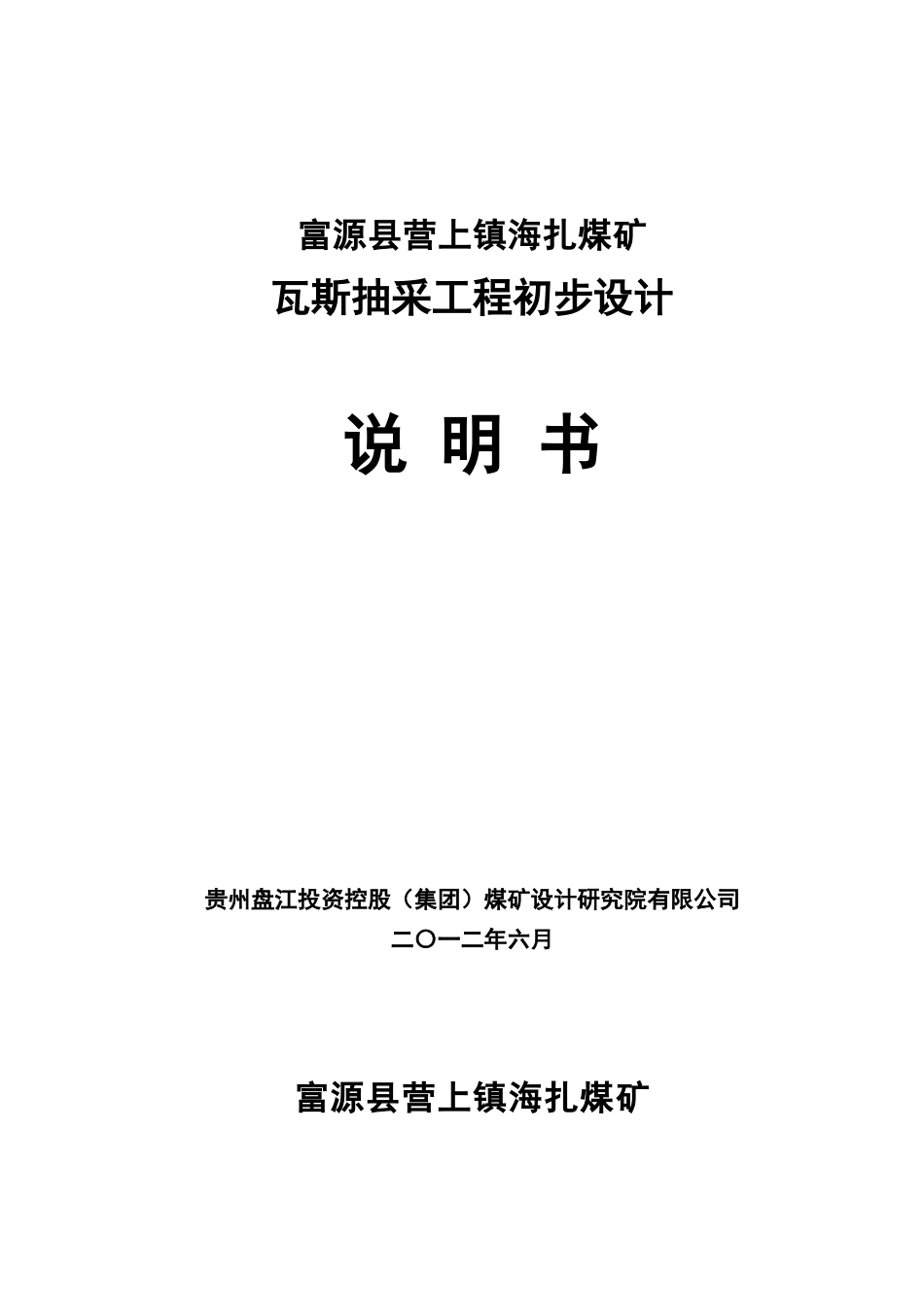

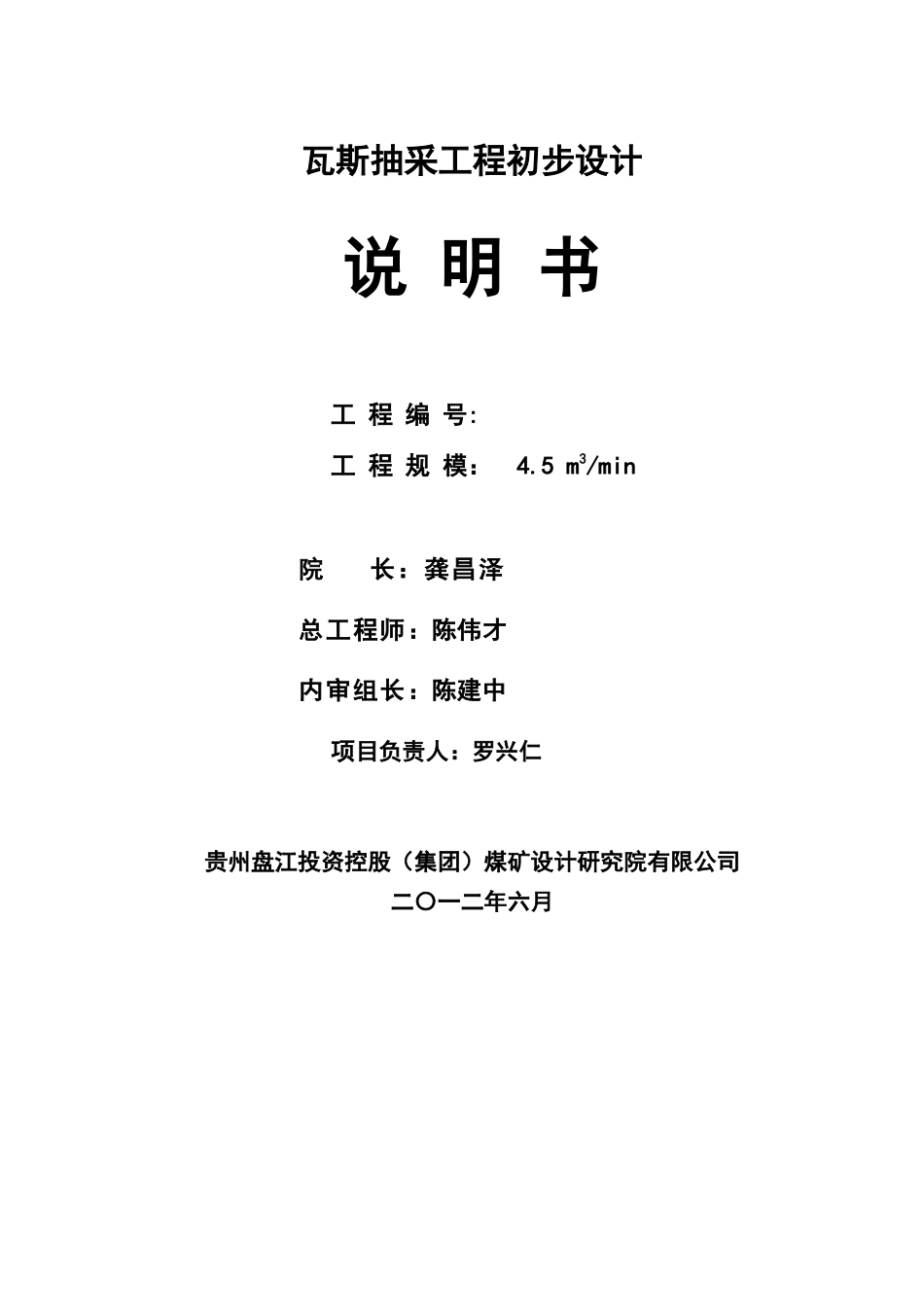

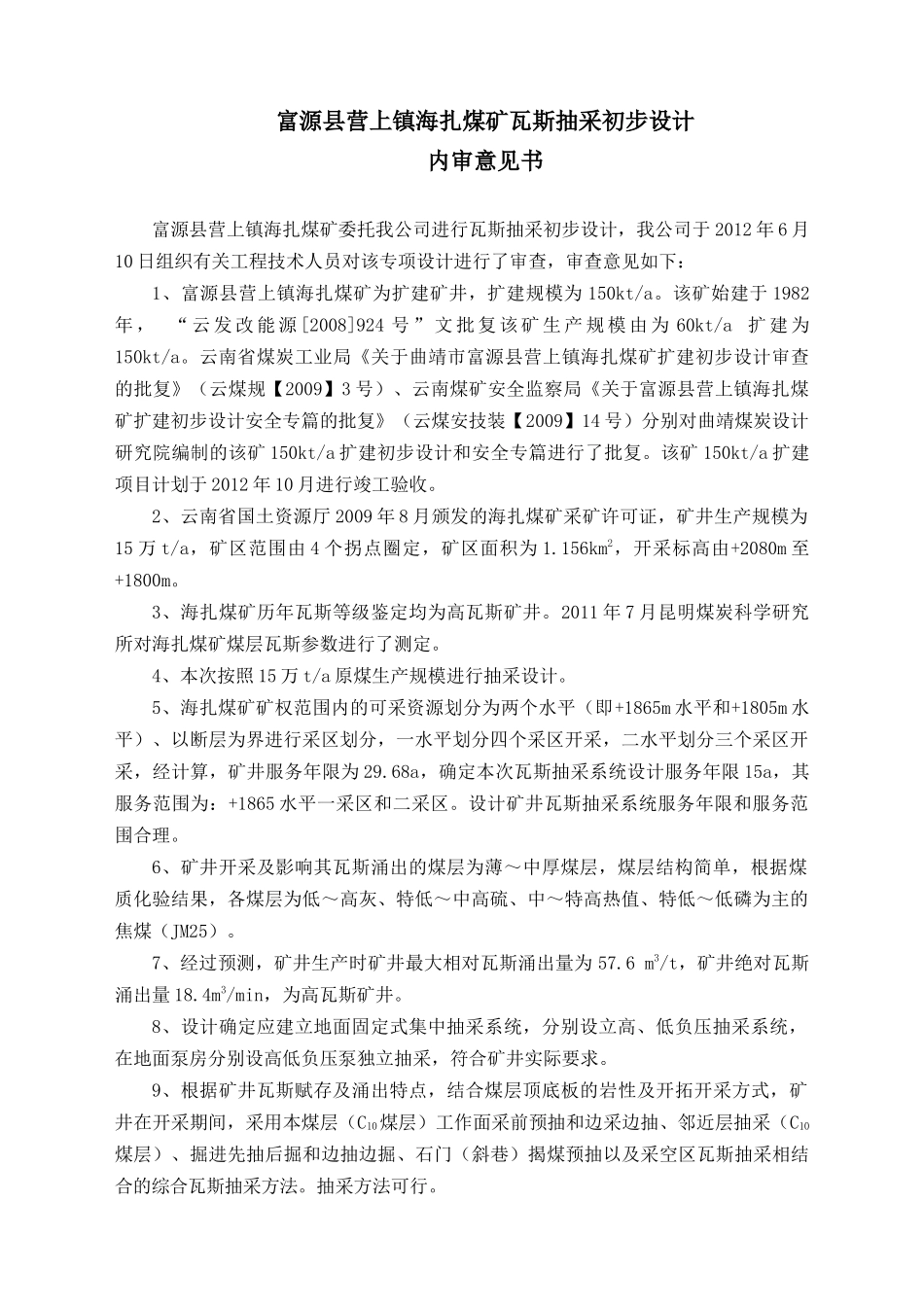

富源县营上镇海扎煤矿瓦斯抽采工程初步设计说明书贵州盘江投资控股（集团）煤矿设计研究院有限公司二〇一二年六月富源县营上镇海扎煤矿瓦斯抽采工程初步设计说明书工程编号:工程规模：4.5m3/min院长：龚昌泽总工程师：陈伟才内审组长：陈建中项目负责人：罗兴仁贵州盘江投资控股（集团）煤矿设计研究院有限公司二〇一二年六月富源县营上镇海扎煤矿瓦斯抽采初步设计内审意见书富源县营上镇海扎煤矿委托我公司进行瓦斯抽采初步设计，我公司于2012年6月10日组织有关工程技术人员对该专项设计进行了审查，审查意见如下：1、富源县营上镇海扎煤矿为扩建矿井，扩建规模为150kt/a。该矿始建于1982年，“云发改能源[2008]924号”文批复该矿生产规模由为60kt/a扩建为150kt/a。云南省煤炭工业局《关于曲靖市富源县营上镇海扎煤矿扩建初步设计审查的批复》（云煤规【2009】3号）、云南煤矿安全监察局《关于富源县营上镇海扎煤矿扩建初步设计安全专篇的批复》（云煤安技装【2009】14号）分别对曲靖煤炭设计研究院编制的该矿150kt/a扩建初步设计和安全专篇进行了批复。该矿150kt/a扩建项目计划于2012年10月进行竣工验收。2、云南省国土资源厅2009年8月颁发的海扎煤矿采矿许可证，矿井生产规模为15万t/a，矿区范围由4个拐点圈定，矿区面积为1.156km2，开采标高由+2080m至+1800m。3、海扎煤矿历年瓦斯等级鉴定均为高瓦斯矿井。2011年7月昆明煤炭科学研究所对海扎煤矿煤层瓦斯参数进行了测定。4、本次按照15万t/a原煤生产规模进行抽采设计。5、海扎煤矿矿权范围内的可采资源划分为两个水平（即+1865m水平和+1805m水平）、以断层为界进行采区划分，一水平划分四个采区开采，二水平划分三个采区开采，经计算，矿井服务年限为29.68a，确定本次瓦斯抽采系统设计服务年限15a，其服务范围为：+1865水平一采区和二采区。设计矿井瓦斯抽采系统服务年限和服务范围合理。6、矿井开采及影响其瓦斯涌出的煤层为薄～中厚煤层，煤层结构简单，根据煤质化验结果，各煤层为低～高灰、特低～中高硫、中～特高热值、特低～低磷为主的焦煤（JM25）。7、经过预测，矿井生产时矿井最大相对瓦斯涌出量为57.6m3/t，矿井绝对瓦斯涌出量18.4m3/min，为高瓦斯矿井。8、设计确定应建立地面固定式集中抽采系统，分别设立高、低负压抽采系统，在地面泵房分别设高低负压泵独立抽采，符合矿井实际要求。9、根据矿井瓦斯赋存及涌出特点，结合煤层顶底板的岩性及开拓开采方式，矿井在开采期间，采用本煤层（C10煤层）工作面采前预抽和边采边抽、邻近层抽采（C10煤层）、掘进先抽后掘和边抽边掘、石门（斜巷）揭煤预抽以及采空区瓦斯抽采相结合的综合瓦斯抽采方法。抽采方法可行。10、高负压抽采泵选用2BEA303-0型水环真空泵2台，一台工作，一台备用，配套电机功率75kW，转速590r/min，极限真空度33mbar～0.098MPa，最大抽气速率3200m3/h，泵重3200kg。低负压抽采系统瓦斯泵选用2BEC400型水环真空泵2台，一台工作，一台备用，配套电机功率110kW，转速367r/min，最低吸入绝压160hPa下最大抽气速率85m3/min，泵重2000kg。计算选型合理。11、钻机选择ZDY-650型矿用全液压钻机，封孔泵选择型号为BFZ-10/1.2型矿用注浆泵。选型合理。12、设计项目静态投资408.89万元。其中：抽采钻孔工程34.4万元；土建工程24.53万元；设备及工器具购置219.07万元；安装工程26.55万元；工程建设其它费用53.84万元；工程预备费54.79万元。13、设计的抽采安全措施符合矿井的实际。14、同意提交评审。内审组长：陈建中2012年6月10日参加设计主要人员名单专业姓名技术职称签字地质邓跃红地质工程师采矿陈伟才高级工程师总图陈建中高级工程师通风陈锦昌通风工程师建筑、水暖、环保李中华土建工程师机电罗兴仁机电工程师经济黄莉助理会计师目录前言.................................................................1第一章矿井概况........................................................5第一节矿井地理及开发概况..........................................5第二节地质特征...................................................11第三节矿井开拓与开采......
