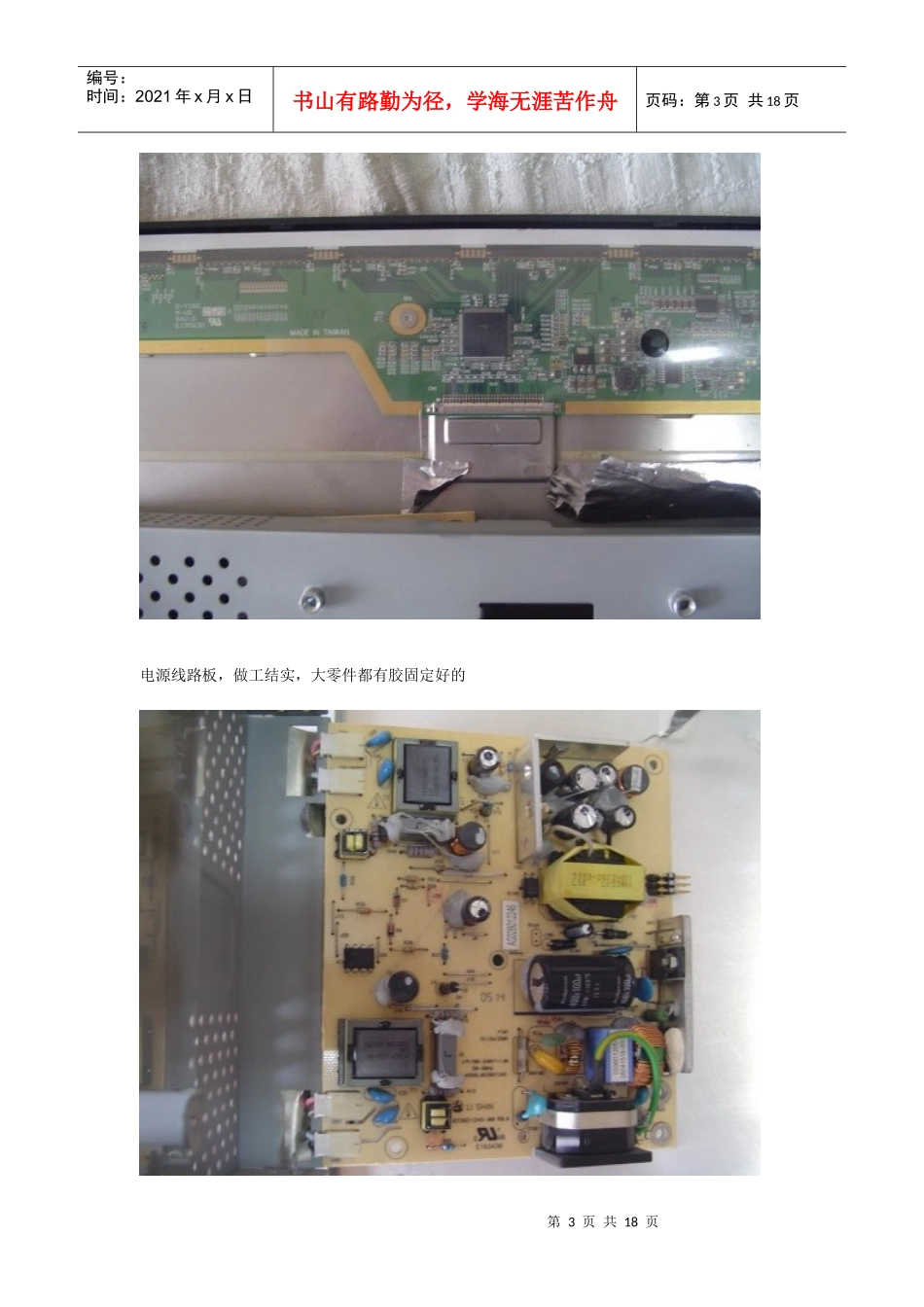

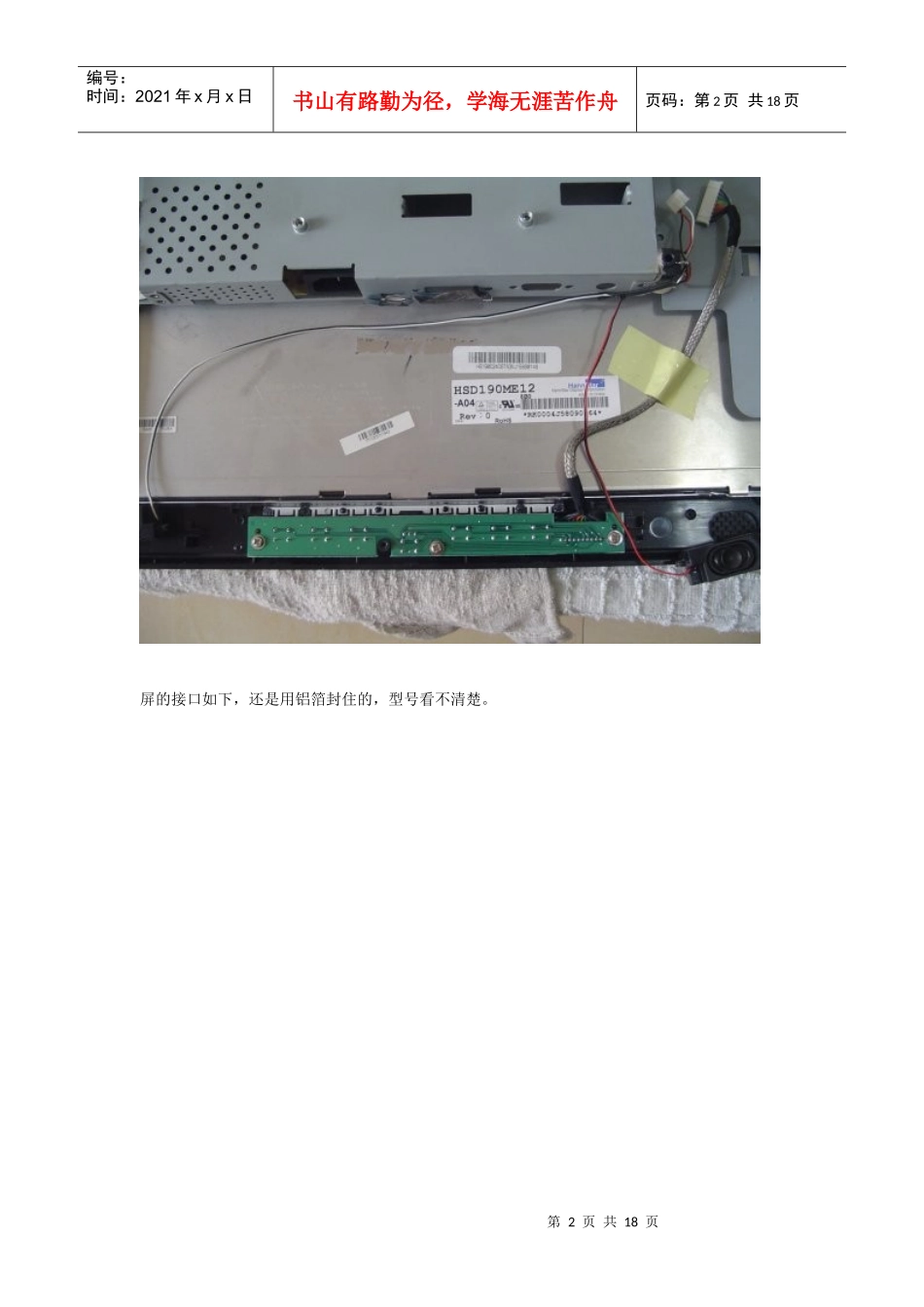

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页液晶显示器维修液晶显示器维修由于一次电源插座发生意外，啪的一声，冒出一缕黑烟，电源的漏电开关也跳闸了，然后检查，显示器和显卡烧毁的了，显示器能自检，没有信号然后休眠了，估计主芯片没有烧毁，接口电路烧毁了，有维修的希望。穷人没有办法，只好拿出DIY的精神来，自己修理，结果令人满意，跟原来的一样好。过程跟大家分享一下：首先是拆开来，拿电路板出来检查一下。打开后盖，做工很不错，很多连接的地方都用铝箔胶纸粘起来，屏蔽用的。连线的地方可以看到用胶纸固定，连接线也是良好的屏蔽层。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页屏的接口如下，还是用铝箔封住的，型号看不清楚。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页电源线路板，做工结实，大零件都有胶固定好的第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页标签的信息。不知道说明什么呢？终于把驱动电路板拿出来了，黑色的烧焦部分很明显。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页换一个角度看看。第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页放大点看，惨不忍睹啊然后是清理工作，把坏的零件清除。第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页然后把黑色的脏东西清除，看清楚损毁情况。第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页由于烧毁的零件面目全非，是什么零件，电阻啊，电容，电感还是二极管等，这个时候，看标志，R9说明是电阻来的，多大啊？顺着线路查找，知道这是连接RGB信号的线和地线的，上网查一堆资料，可能是75欧姆的阻抗电阻来的，拿别的显示器一测，果然是75欧姆的，找不到一样的电阻，从烂声卡那里找到几个100欧姆的替换上去。找来的零件大了一个号，勉强能焊接进去。小心，还要小心。第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页总算焊接好两个了，继续努力。第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页完成以后，继续寻找坏的零件，旁边的两个101的电阻也是偏离标称值很多的，也一起更换了。找到一个大小和尺寸都一样的。第11页共18页第10页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共18页另外一个就没有这么好彩了，大一号的，还是焊接上去了，加油，然后继续找，还有两个坏的电阻，同样的办法侍候。最后上机测试，通过，没有发现什么不同的，本来以为阻抗不对会对显示有影响的，实际并不是的，三个的比例变化才是影响颜色的因素，一起变大的话，比例还是不变的。下面是简图，说明事故的原因。组成部分以及关键元素都在这里了。第12页共18页第11页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共18页意外是由于插头不小心，把地线插头接到了火线那里了，不小心啊。然后电流顺着VGA线流过，其实只要能支持多一点时间，漏电开关就会跳闸的，保护所有的东西不烧毁的，就是因为线不够结实，所以导致这场灾难。第13页共18页第12页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共18页很明显，VGA的地线烧断了，电流就流过了接口电路，经过VGA线到显卡那里，显卡的接口电路也同样烧毁严重，最后漏电开关动作跳闸，但为时已晚，已经烧毁了很多东西了，那个是保护人不会触电的用途的，并不适用于保护这些脆弱的电子元件的，以后一定要用合格的线材。避免这样的意外再次发生，插座也是，要带盖子保护那种，不容易插错。分析一下这场事故的元凶，就是这根劣质的VGA线，为了证明我的推测，决定进行解剖...
