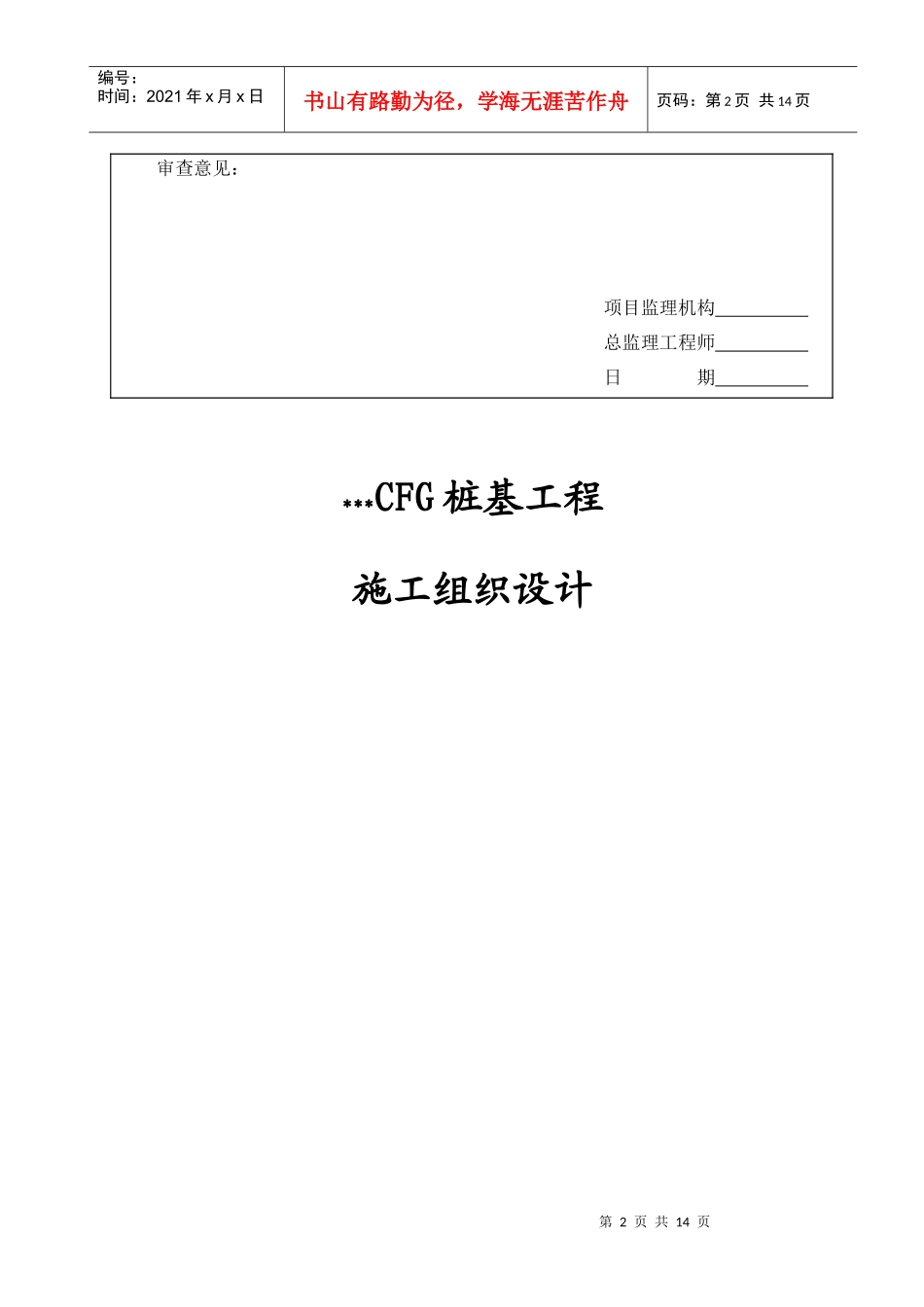

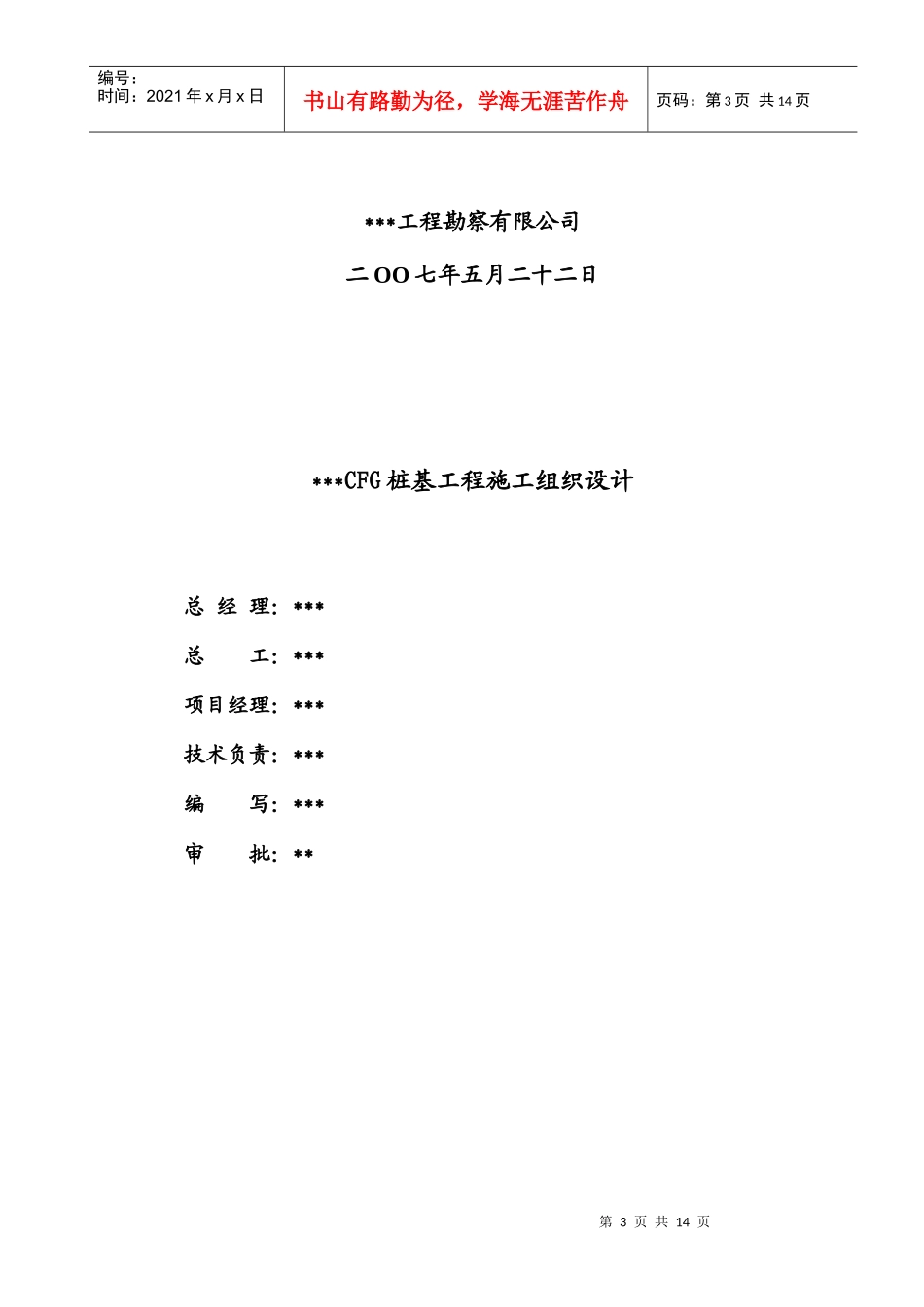

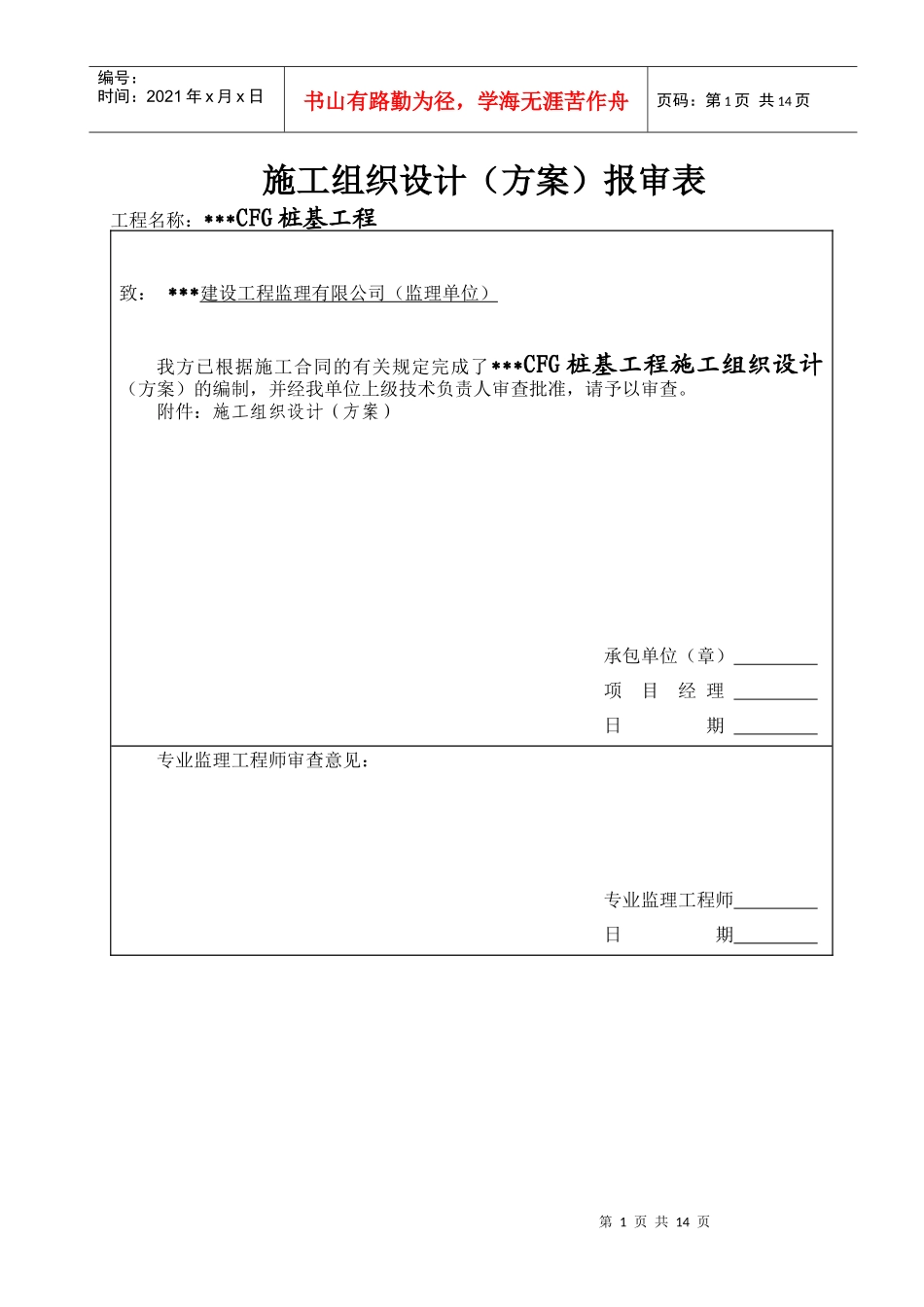

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页施工组织设计（方案）报审表工程名称：***CFG桩基工程致：***建设工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了***CFG桩基工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页审查意见：项目监理机构总监理工程师日期***CFG桩基工程施工组织设计第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页***工程勘察有限公司二OO七年五月二十二日***CFG桩基工程施工组织设计总经理：***总工：***项目经理：***技术负责：***编写：***审批：**第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页***工程勘察有限公司目录一、主要施工方案二、主要机械设备情况三、劳动力安排计划四、质量保证技术措施五、工期保证技术措施六、安全、文明施工保证技术措施七、施工进度计划表或网络图第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页一、主要施工方案1.1工程概况拟建的***位于滨河路中段。该工程由五栋6层和一栋12层的住宅楼组成，整个场区是回填区。该工程采用CFG桩，桩径400mm,有效桩长10m左右,总桩数4069根。采用现场搅拌C15砼。地质资料见工程地质勘察报告。1.2施工顺序根据本工程特点，为方便施工，具体流程如下图：签订合同场地三通一平临时设施设备人员进场图纸会审测量定位编制材料计划工程材料复验工程材料进场设备安装调试工程桩施工泵送砼竣工交验提交竣工报告配合测桩第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页测量人员根据甲方提供的规划红线、基准点等测量标志，按照桩位平面图实地测放桩位，打入地面下30cm并灌入白灰，插上筷子，便于找桩，编写测量放线记录，经甲方、监理验收合格后，方可施工，并填写测量复核签证。1.3施工方法根据我公司的施工经验并结合场地地层特点，确定本工程采用长螺旋钻成孔，混凝土输送泵泵压混凝土成桩的施工工艺，工艺流程图如下：1.3.1施工技术措施(1)桩机就位桩机就位，使钻尖对准桩位，钻尖与桩点偏移不得大于2cm，并将钻尖开启阀门关闭，确保活门内不进土。通过线坠调整钻机垂直度，开始钻进时速度要慢，钻进到测量的深度停止钻进。钻进的深度是根据设计要求，通过测量标记在钻机上。(2)成孔a、根据地层情况，合理选择和调整钻进参数，并可通过电流表来控制进尺速度，电流值增大，说明孔内阻力增大，应低钻进速度；b、开始钻进及穿过软硬土层交界处时，应缓慢进尺，保持钻具垂直；钻进含有砖头瓦块砾石的土层时，应控制钻杆跳动与机架摇晃；c、钻进中遇蹩车，不进尺或钻进缓慢时，应停机检查，找出原因，采取措施，避免盲目钻进，导致桩孔严重倾斜、垮孔甚至卡钻、折断钻具等恶性孔内事故；d、遇孔内渗水、垮孔、缩径等异常情况时，立即起钻，采取相应的技术措施；上述情况不严重时，可经常上下活动钻具等，保持钻进顺畅；e、钻至设计深度后，应使钻具在孔内空转数圈清除虚土，然后停钻。（3）砼泵送钻至设计孔深后，应提钻20-30cm，然后输送混凝土，中心管内的混凝土利用其冲击力将钻尖活门打开，同时混凝土充满中心管，此时从两个方面观察是否需要提钻，a、砼输入泵压力是否大于10Mpa。b、中心管顶部泄气阀是否泄气，若满足这两个条件，则可提升，提升速度控制在1.5m/min以内，若无混凝土输入时，后盘应及时提示，停工程回访服务螺旋钻机就位、对中钻进成孔、排土钻至预定深度、停钻上提30cm泵送砼到孔底移机、成桩提钻泵压灌注第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页止提升，直至灌注至设计标高，超灌高度控制在0.50m左右，以确保凿除...
