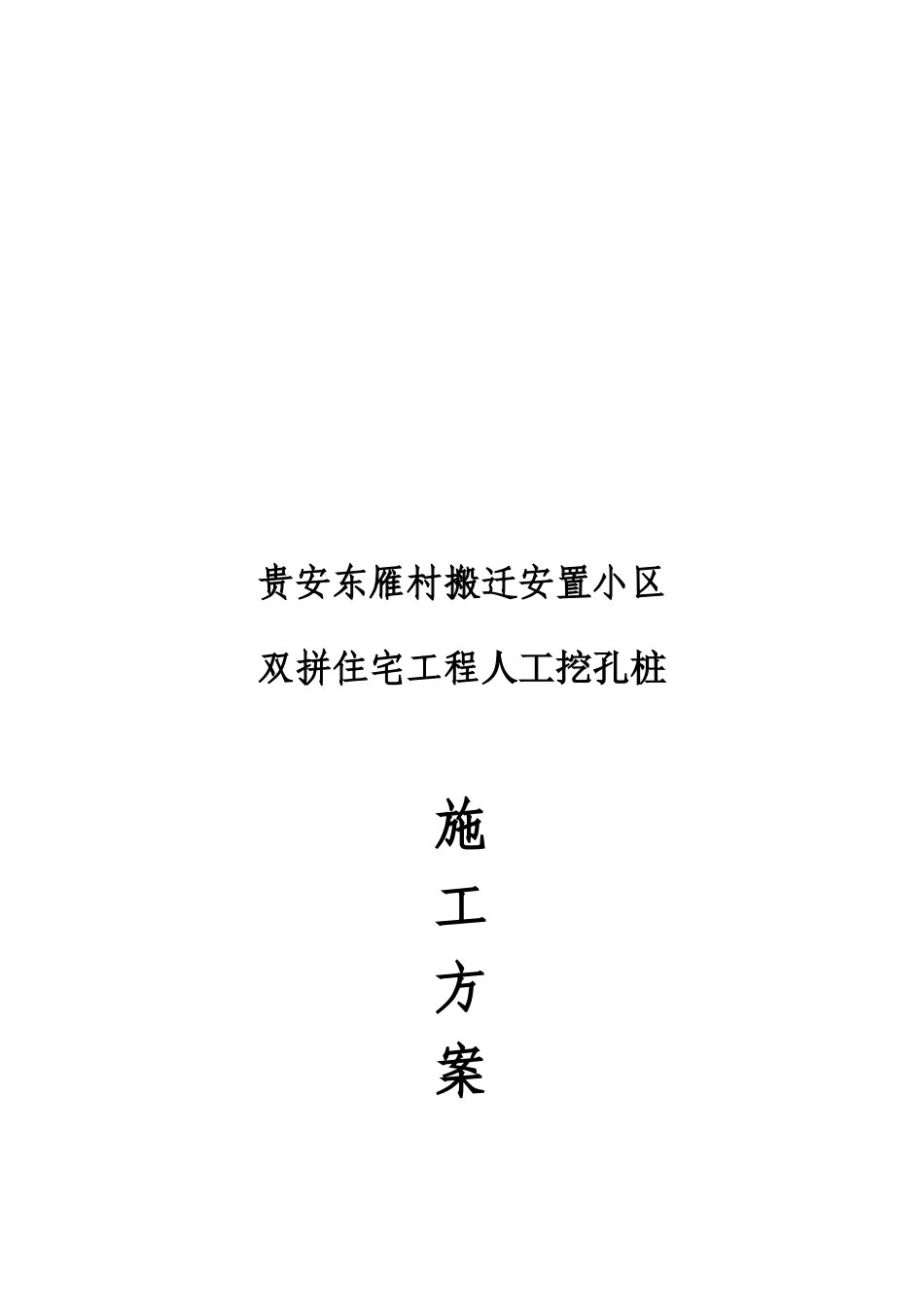

某村双拼住宅工程人工挖孔桩施工方案VIP专享VIP免费

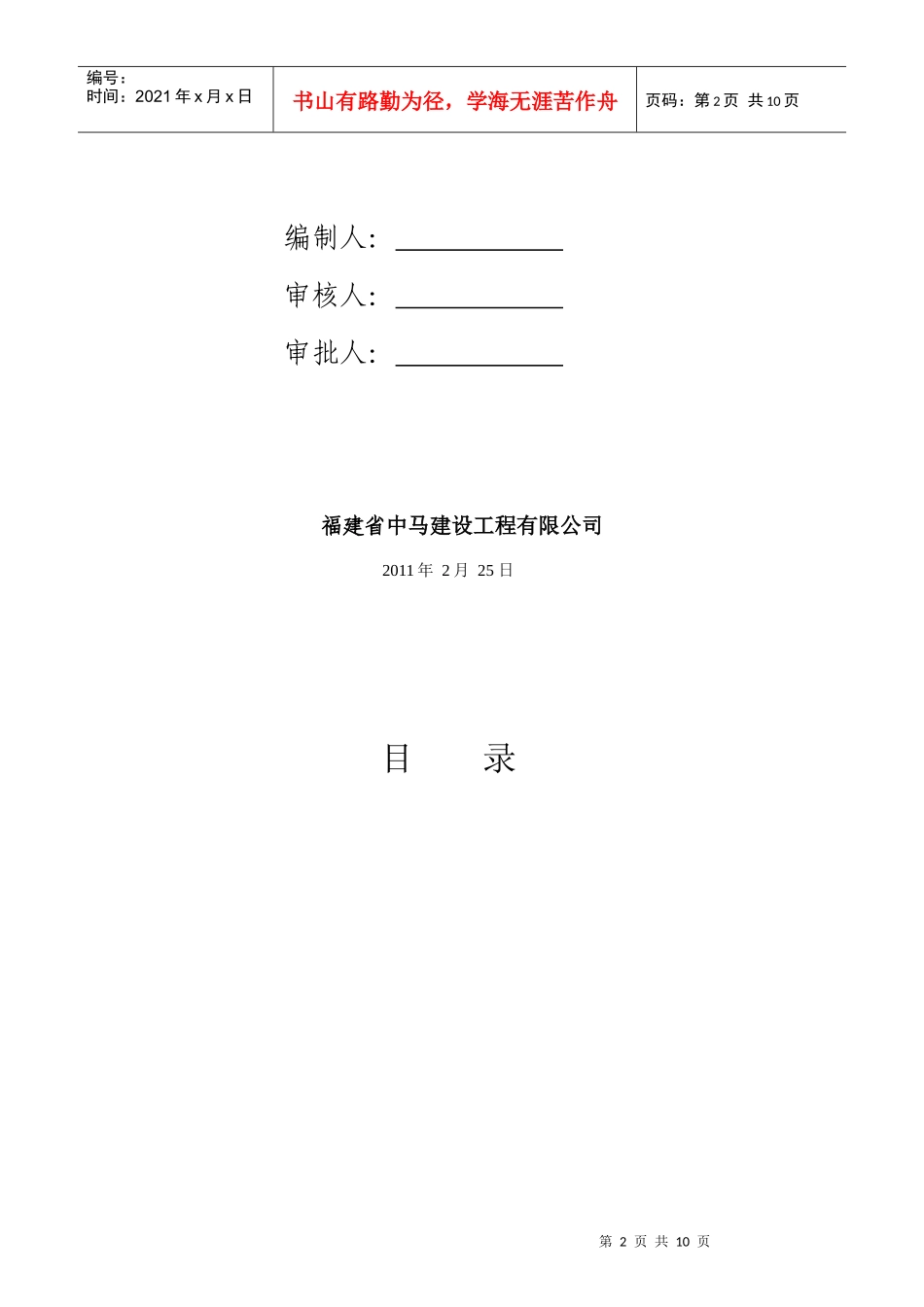

贵安东雁村搬迁安置小区双拼住宅工程人工挖孔桩施工方案第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页编制人：审核人：审批人：福建省中马建设工程有限公司2011年2月25日目录第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第3页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页1.工程概况1.1本工程为欢乐天地项目贵安东雁村搬迁安置小区双拼工程为人工挖孔桩基础，建筑物的±0.000相对于绝对标高24.45m，约有100多栋楼，每栋安置有23个桩，其中ZH80的桩21个，ZH100的桩2个。1.2本工程人工挖孔桩，护壁混凝土为C25，桩身混凝土强度等级为C30。桩端持力层为第④层卵石层。桩顶标高详结施人工挖孔桩设计说明。桩长及单桩竖向承载力设计值详见下表：孔桩编号直径d(mm)扩底直径D(mm)单桩承载力特征值（KN）桩长H（m）钢筋①②/③加劲箍④ZH808008001200约8～10m三级钢10d16Φ8@200/100三级钢d14@2000ZH100100010001900约8～10m三级钢12d16Φ8@200/100三级钢d16@20001.3桩基平面图见结施图1。2.编制依据2.1国家标准《建筑工程施工质量验收统一标准》（GB50300—2001）；2.2国家标准《建筑地基基础工程施工质量验收规范》（GB50202—2002）；2.3国家标准《建筑地基基础设计规范》（GB50007—2002）；2.4行业标准《建筑桩基技术规范》（JGJ94—94）；2.5《贵安东雁村搬迁安置小区双拼住宅工程岩土工程详细勘察报告》；2.6贵安东雁村搬迁安置小区双拼住宅工程设计图纸。3.基本规定3.1人工挖孔灌注桩桩顶标高至少比设计标高高出0.5m，桩径允许偏差±50mm，垂直度允许偏差≤1﹪，按设计及规范要求进行试桩，桩顶标高=承台面标高-承台厚h+0.1m，全桩混凝土一次性捣实，桩主筋混凝土保护层厚为50mm，桩底应进入持力层（卵石层）1d（一倍桩径以上）。3.2工程桩的检测方法和数量根据设计要求确定，详见结施人工挖孔桩说明。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页4.施工准备4.1技术准备4.1.1认真熟悉施工图纸及现场的工程地质和水文地质资料，收集场区内地下障碍物、管网等相关资料；编制安全和技术交底，并向施工人员进行技术交底和安全交底。4.1.2按照桩基平面布置图，设置桩位轴线、定位点，测定高程水准点。放样工序完成后，办理预检手续。4.1.3组织现场所有管理人员及施工人员学习有关安全、文明施工规程，增强职工安全、文明施工和环保意识。4.1.4其他技术准备工作。4.2施工机具准备4.2.1一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8号或12号槽钢等。4.2.2人工挖孔灌注桩施工现场所有设备、设施、安全装置、工具配件及个人劳保用品必须经常检查，确保完好和使用安全。4.3材料准备4.3.1组织原材料（钢筋、钢、电焊条、水泥、砂石）的采购、进场、检查、验收及入库。对水泥、钢筋、石子、砂子按规定对其进行抽样检验，原材料开工前分批入场，数量少的一次性进场。4.4作业条件4.4.1施工场地已完成“三通一平”，地上、地下的障碍物应排除或处理完毕，各项临时设施准备就绪，满足成孔要求。4.4.2全面开挖前，选择有代表性的桩位先挖两个实验桩，以此分析土质、水文等有关情况，确定打桩标准，并修订原编施工方案。4.4.3在地下水位比较高的区域，先降低地下水位至桩底以下0.5m左右。4.4.4特殊工种和机电操作施工人员须持证上岗，要求熟知操作规程和有关规章制度。4.4.5测量控制网（高程、坐标点）已建立，桩位放线工作完成，复测验收合格。第5页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页5材料和质量要...
