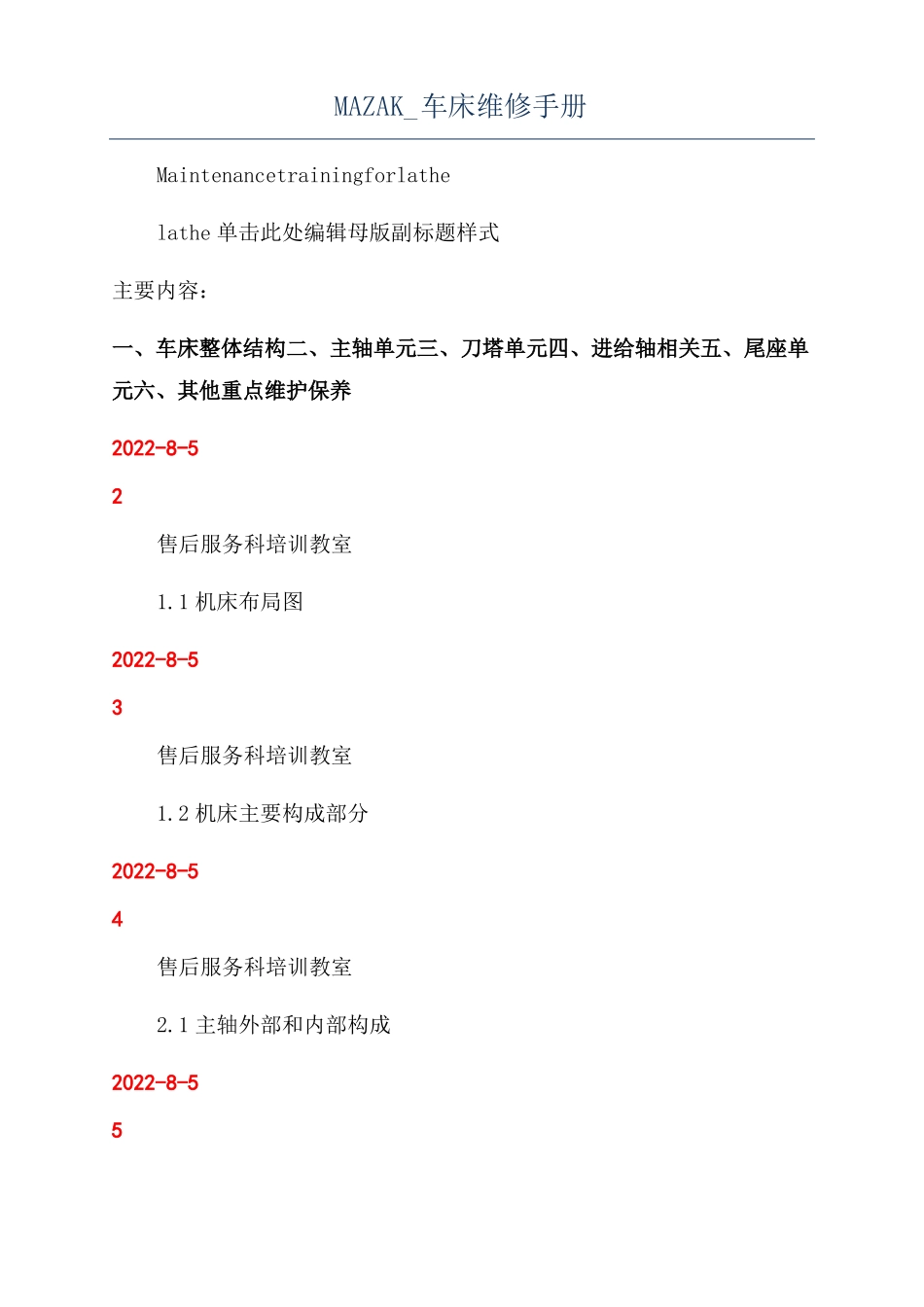

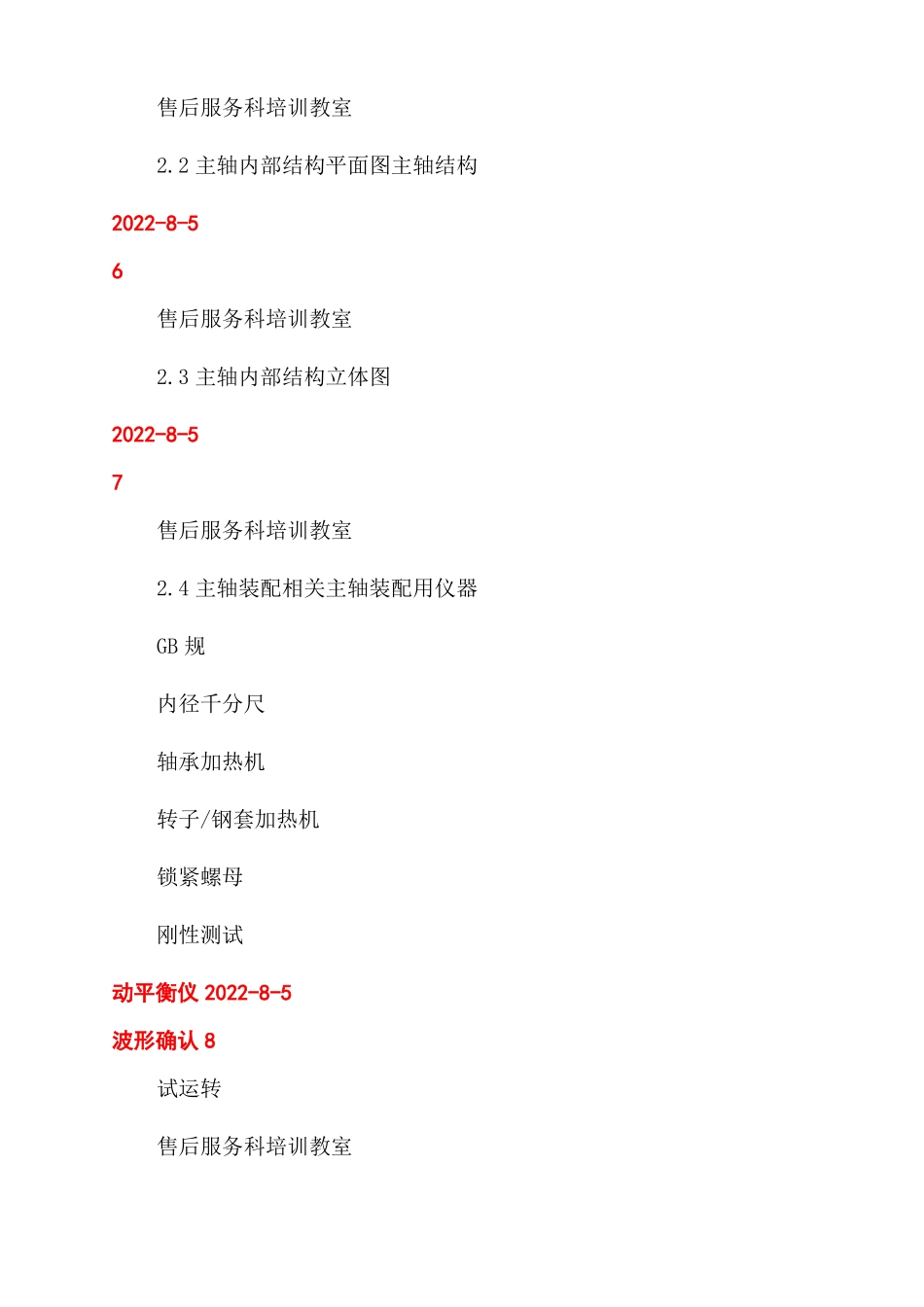

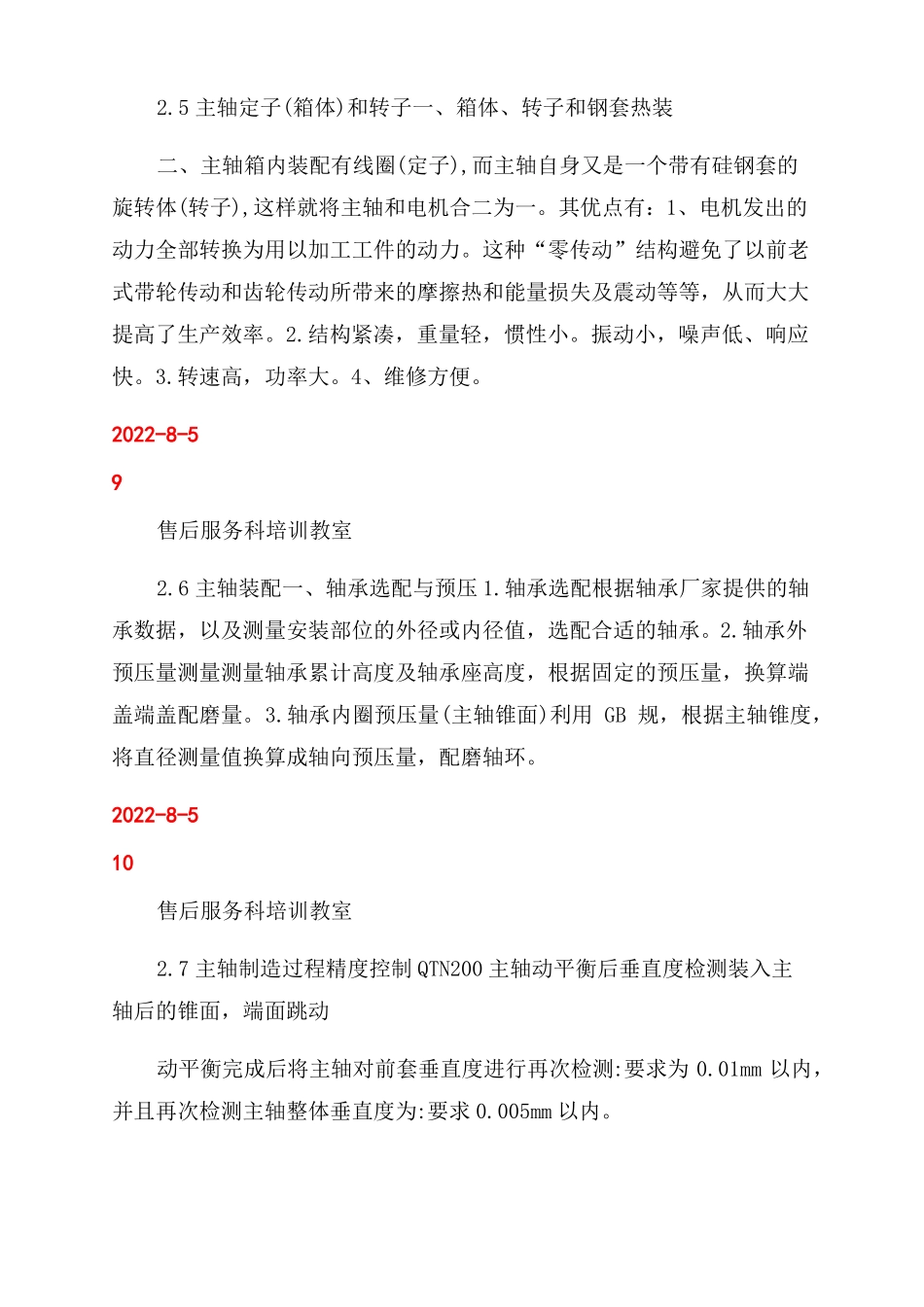

MAZAK_车床维修手册Maintenancetrainingforlathelathe单击此处编辑母版副标题样式主要内容：一、车床整体结构二、主轴单元三、刀塔单元四、进给轴相关五、尾座单元六、其他重点维护保养2022-8-52售后服务科培训教室1.1机床布局图2022-8-53售后服务科培训教室1.2机床主要构成部分2022-8-54售后服务科培训教室2.1主轴外部和内部构成2022-8-55售后服务科培训教室2.2主轴内部结构平面图主轴结构2022-8-56售后服务科培训教室2.3主轴内部结构立体图2022-8-57售后服务科培训教室2.4主轴装配相关主轴装配用仪器GB规内径千分尺轴承加热机转子/钢套加热机锁紧螺母刚性测试动平衡仪2022-8-5波形确认8试运转售后服务科培训教室2.5主轴定子(箱体)和转子一、箱体、转子和钢套热装二、主轴箱内装配有线圈(定子),而主轴自身又是一个带有硅钢套的旋转体(转子),这样就将主轴和电机合二为一。其优点有：1、电机发出的动力全部转换为用以加工工件的动力。这种“零传动”结构避免了以前老式带轮传动和齿轮传动所带来的摩擦热和能量损失及震动等等，从而大大提高了生产效率。2.结构紧凑，重量轻，惯性小。振动小，噪声低、响应快。3.转速高，功率大。4、维修方便。2022-8-59售后服务科培训教室2.6主轴装配一、轴承选配与预压1.轴承选配根据轴承厂家提供的轴承数据，以及测量安装部位的外径或内径值，选配合适的轴承。2.轴承外预压量测量测量轴承累计高度及轴承座高度，根据固定的预压量，换算端盖端盖配磨量。3.轴承内圈预压量(主轴锥面)利用GB规，根据主轴锥度，将直径测量值换算成轴向预压量，配磨轴环。2022-8-510售后服务科培训教室2.7主轴制造过程精度控制QTN200主轴动平衡后垂直度检测装入主轴后的锥面，端面跳动动平衡完成后将主轴对前套垂直度进行再次检测:要求为0.01mm以内，并且再次检测主轴整体垂直度为:要求0.005mm以内。主轴转子单元装入箱体，后套未装入前的精度确认(垂直度，同轴度)用千分表进行主轴前端锥面测量，要求在；0.003mm以内，检测位置如箭头所示。用千分表进行主轴前端平面测量，要求在；0.003mm以内，检测位置如箭头所示。单元组装完成后主轴连接盘精度检测组装完成后进行主轴连接盘精度检测，要求：端面跳动0.01mmPLG与测速盘之间的调整间隙要求为：0.15MM主轴箱翻转过来后，进行同轴度的测量要求为0.04mm以内。也要进行垂直度的测量要求为0.04mm以内。2022-8-511售后服务科培训教室2.8主轴维修相关主轴备件更换PLG测速盘的维护保养2022-8-512售后服务科培训教室2.9主轴润滑主轴润滑采用脂润滑，一次定量填充，终生使用。2022-8-513售后服务科培训教室2.10主轴冷却方式QTN100/150QTN200/250/200M/250M2022-8-514售后服务科培训教室2.11油缸卡盘安装及拆卸2022-8-515售后服务科培训教室装配完成后的跳动检测，要求0.01MM以内拆解原因：1.更换卡盘2.卡盘或油缸损坏(撞机、油缸老化)出现工件无法完全卡紧3.选项改造(气检装置)12卡盘拆卸示意图2022-8-516售后服务科培训教室2.13卡盘日常维护保养卡盘每天添加润滑脂油缸保养定期清理油缸后部切屑、油污2022-8-517售后服务科培训教室3.1刀塔结构中心高2022-8-518售后服务科培训教室3.2刀塔单元内部结构2022-8-519售后服务科培训教室3.3带铣削中心的刀塔结构2022-8-520售后服务科培训教室2022-8-521售后服务科培训教室
