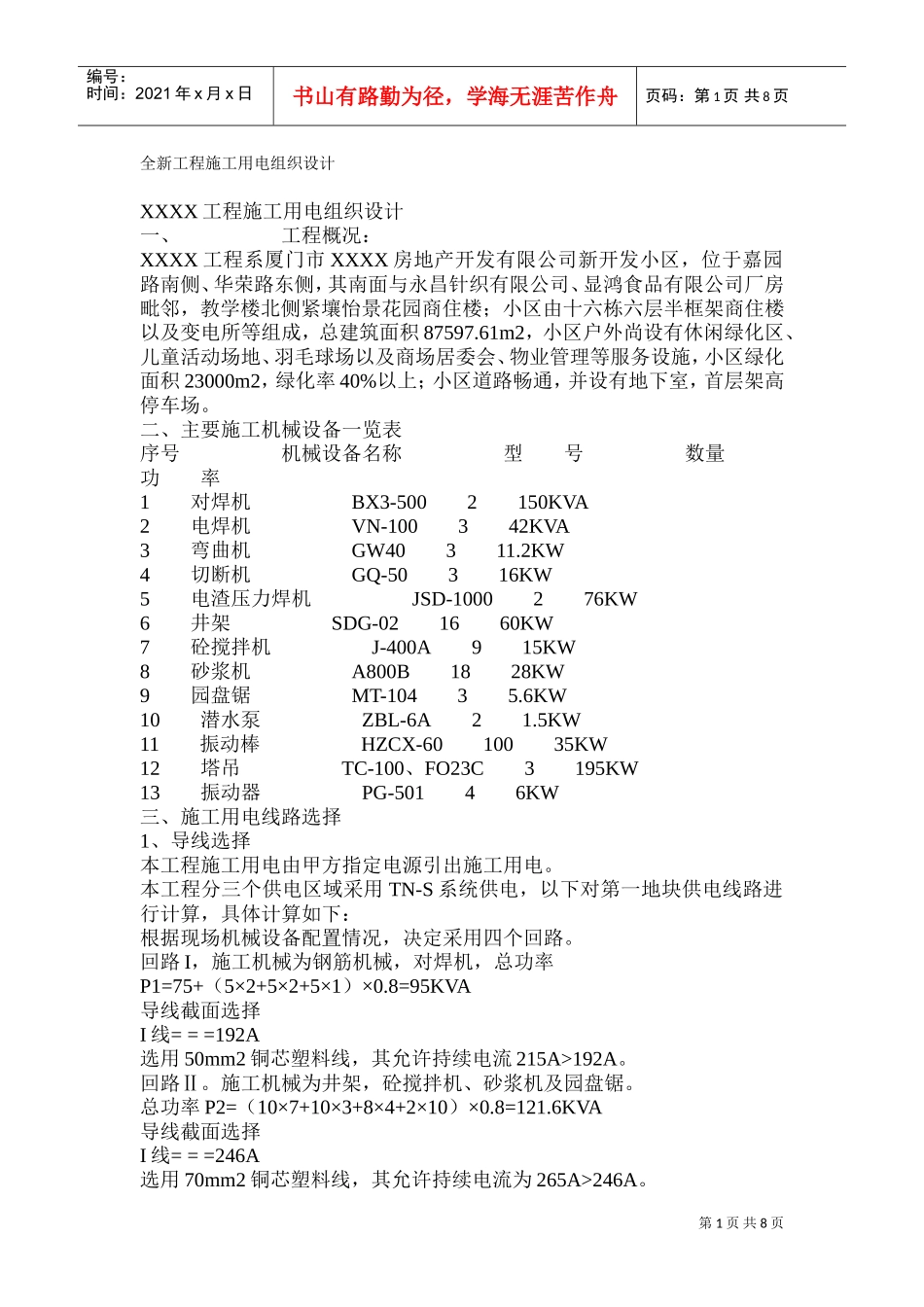

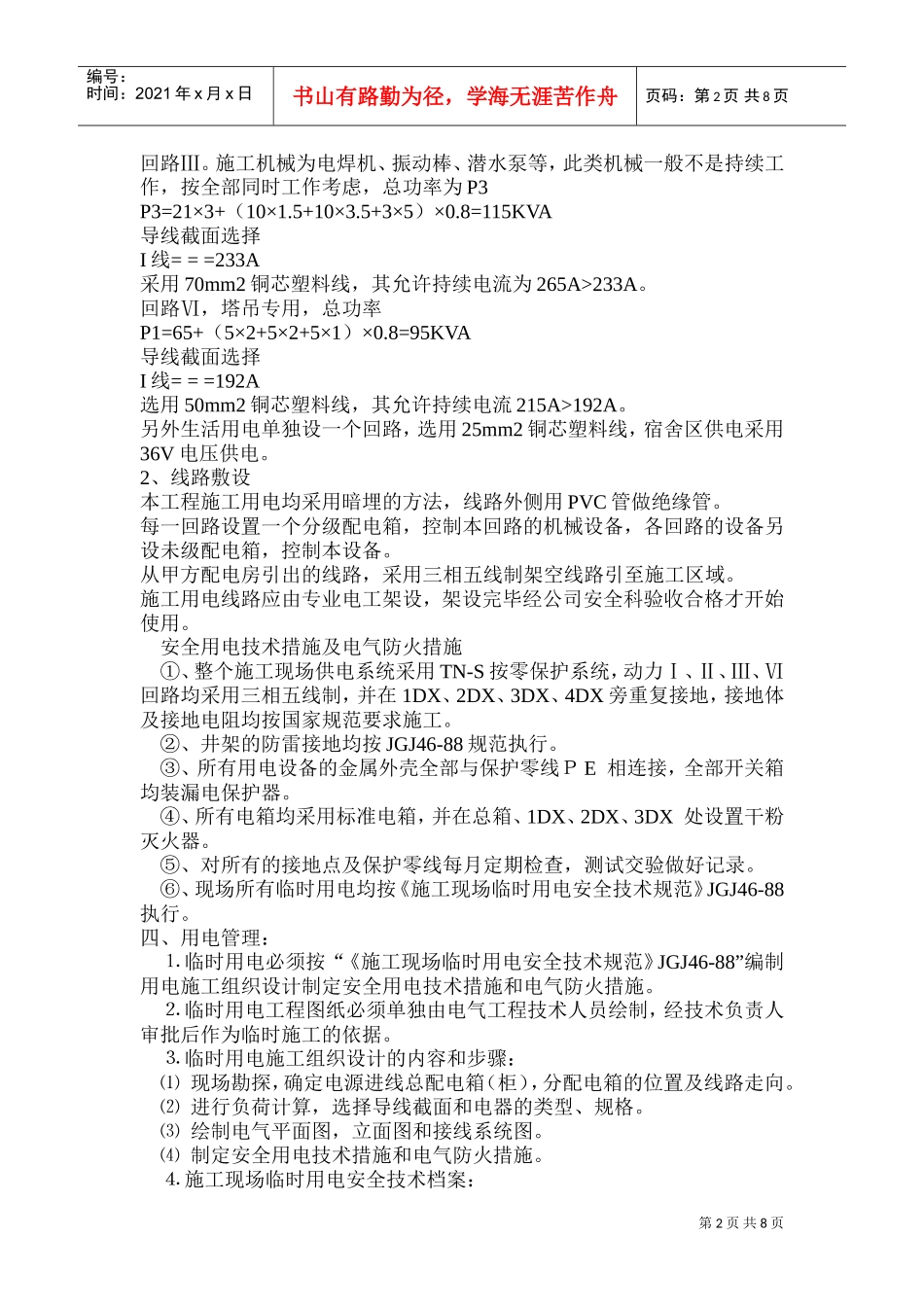

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页全新工程施工用电组织设计XXXX工程施工用电组织设计一、工程概况：XXXX工程系厦门市XXXX房地产开发有限公司新开发小区，位于嘉园路南侧、华荣路东侧，其南面与永昌针织有限公司、显鸿食品有限公司厂房毗邻，教学楼北侧紧壤怡景花园商住楼；小区由十六栋六层半框架商住楼以及变电所等组成，总建筑面积87597.61m2，小区户外尚设有休闲绿化区、儿童活动场地、羽毛球场以及商场居委会、物业管理等服务设施，小区绿化面积23000m2，绿化率40%以上；小区道路畅通，并设有地下室，首层架高停车场。二、主要施工机械设备一览表序号机械设备名称型号数量功率1对焊机BX3-5002150KVA2电焊机VN-100342KVA3弯曲机GW40311.2KW4切断机GQ-50316KW5电渣压力焊机JSD-1000276KW6井架SDG-021660KW7砼搅拌机J-400A915KW8砂浆机A800B1828KW9园盘锯MT-10435.6KW10潜水泵ZBL-6A21.5KW11振动棒HZCX-6010035KW12塔吊TC-100、FO23C3195KW13振动器PG-50146KW三、施工用电线路选择1、导线选择本工程施工用电由甲方指定电源引出施工用电。本工程分三个供电区域采用TN-S系统供电，以下对第一地块供电线路进行计算，具体计算如下：根据现场机械设备配置情况，决定采用四个回路。回路I，施工机械为钢筋机械，对焊机，总功率P1=75+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I线===192A选用50mm2铜芯塑料线，其允许持续电流215A>192A。回路Ⅱ。施工机械为井架，砼搅拌机、砂浆机及园盘锯。总功率P2=（10×7+10×3+8×4+2×10）×0.8=121.6KVA导线截面选择I线===246A选用70mm2铜芯塑料线，其允许持续电流为265A>246A。第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页回路Ⅲ。施工机械为电焊机、振动棒、潜水泵等，此类机械一般不是持续工作，按全部同时工作考虑，总功率为P3P3=21×3+（10×1.5+10×3.5+3×5）×0.8=115KVA导线截面选择I线===233A采用70mm2铜芯塑料线，其允许持续电流为265A>233A。回路Ⅵ，塔吊专用，总功率P1=65+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I线===192A选用50mm2铜芯塑料线，其允许持续电流215A>192A。另外生活用电单独设一个回路，选用25mm2铜芯塑料线，宿舍区供电采用36V电压供电。2、线路敷设本工程施工用电均采用暗埋的方法，线路外侧用PVC管做绝缘管。每一回路设置一个分级配电箱，控制本回路的机械设备，各回路的设备另设未级配电箱，控制本设备。从甲方配电房引出的线路，采用三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设，架设完毕经公司安全科验收合格才开始使用。安全用电技术措施及电气防火措施①、整个施工现场供电系统采用TN-S按零保护系统，动力Ⅰ、Ⅱ、Ⅲ、Ⅵ回路均采用三相五线制，并在1DX、2DX、3DX、4DX旁重复接地，接地体及接地电阻均按国家规范要求施工。②、井架的防雷接地均按JGJ46-88规范执行。③、所有用电设备的金属外壳全部与保护零线ＰE相连接，全部开关箱均装漏电保护器。④、所有电箱均采用标准电箱，并在总箱、1DX、2DX、3DX处设置干粉灭火器。⑤、对所有的接地点及保护零线每月定期检查，测试交验做好记录。⑥、现场所有临时用电均按《施工现场临时用电安全技术规范》JGJ46-88执行。四、用电管理：⒈临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。⒉临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。⒊临时用电施工组织设计的内容和步骤：⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。⑵进行负荷计算，选择导线截面和电器的类型、规格。⑶绘制电气平面图，立面图和接线系统图。⑷制定安全用电技术措施和电气防火措施。⒋施工现场临时用电安全技术档案：第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页⑴临时用电施工组织设计及修改施工组织设计的全部资料。⑵技术交底资料。⑶临时用电工程检查验收表。⑷接地电阻测定记录。⑸定期检...
