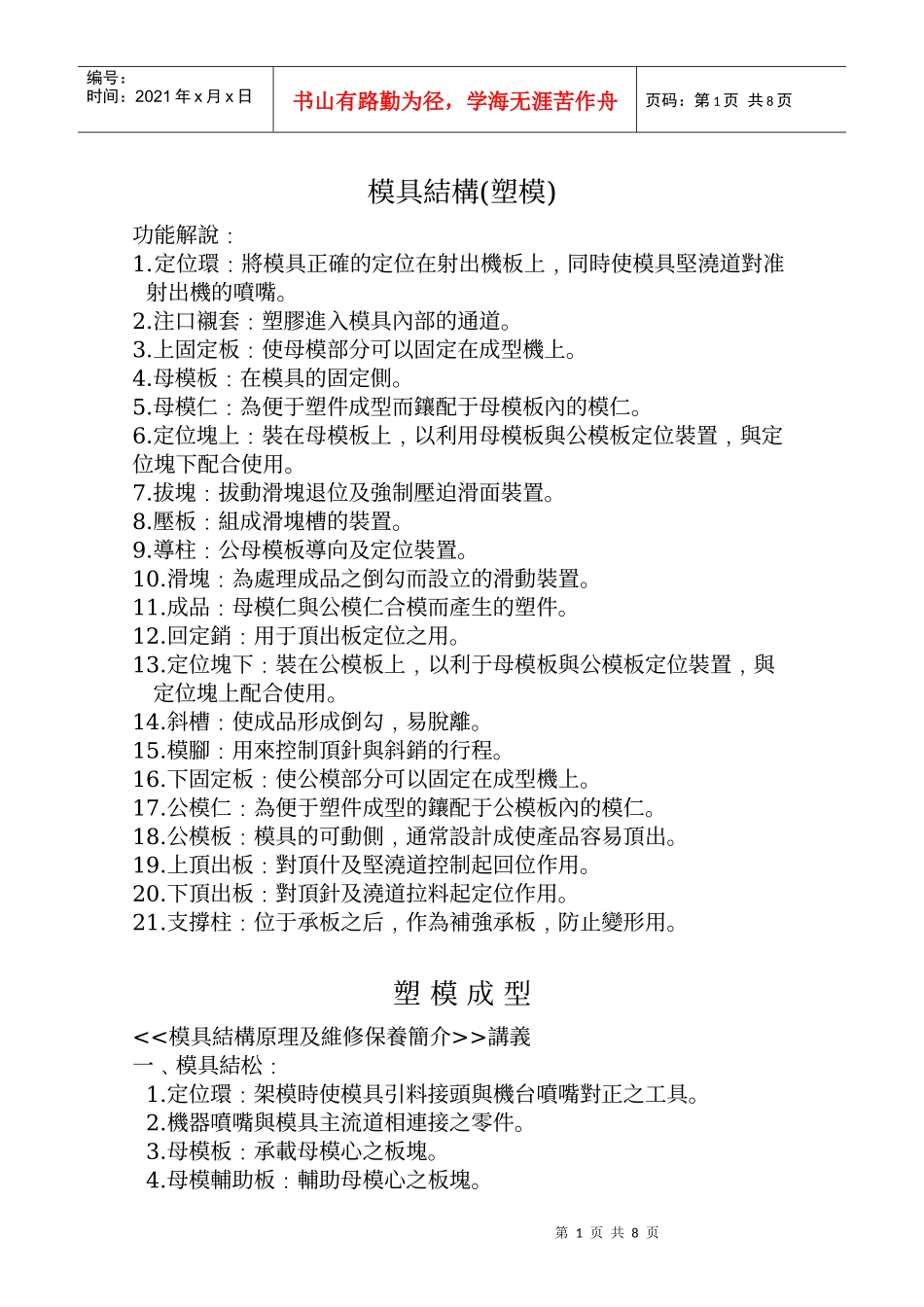

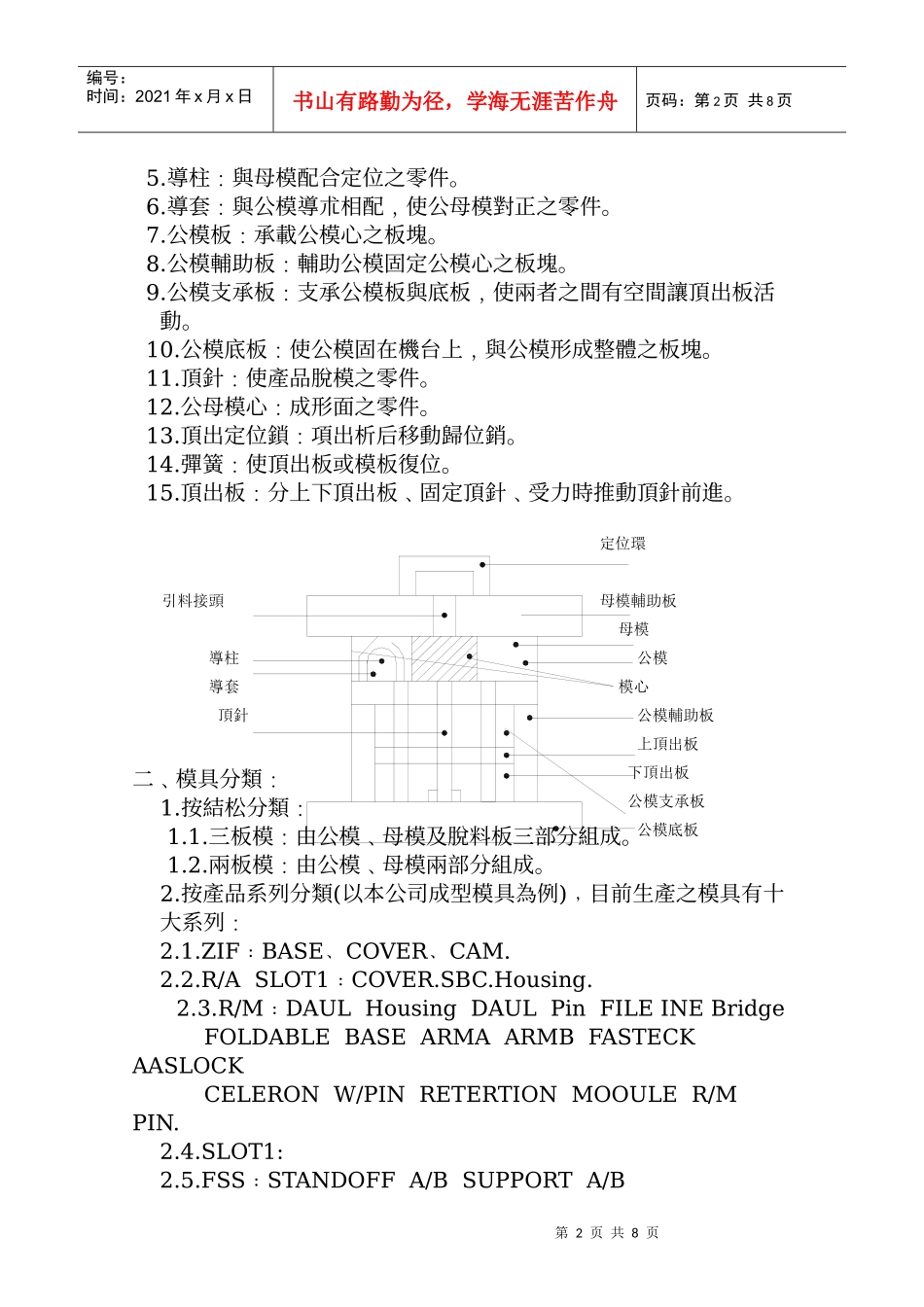

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页模具結構(塑模)功能解說﹕1.定位環﹕將模具正確的定位在射出機板上﹐同時使模具堅澆道對准射出機的噴嘴。2.注口襯套﹕塑膠進入模具內部的通道。3.上固定板﹕使母模部分可以固定在成型機上。4.母模板﹕在模具的固定側。5.母模仁﹕為便于塑件成型而鑲配于母模板內的模仁。6.定位塊上﹕裝在母模板上﹐以利用母模板與公模板定位裝置﹐與定位塊下配合使用。7.拔塊﹕拔動滑塊退位及強制壓迫滑面裝置。8.壓板﹕組成滑塊槽的裝置。9.導柱﹕公母模板導向及定位裝置。10.滑塊﹕為處理成品之倒勾而設立的滑動裝置。11.成品﹕母模仁與公模仁合模而產生的塑件。12.回定銷﹕用于頂出板定位之用。13.定位塊下﹕裝在公模板上﹐以利于母模板與公模板定位裝置﹐與定位塊上配合使用。14.斜槽﹕使成品形成倒勾﹐易脫離。15.模腳﹕用來控制頂針與斜銷的行程。16.下固定板﹕使公模部分可以固定在成型機上。17.公模仁﹕為便于塑件成型的鑲配于公模板內的模仁。18.公模板﹕模具的可動側﹐通常設計成使產品容易頂出。19.上頂出板﹕對頂什及堅澆道控制起回位作用。20.下頂出板﹕對頂針及澆道拉料起定位作用。21.支撐柱﹕位于承板之后﹐作為補強承板﹐防止變形用。塑模成型<<模具結構原理及維修保養簡介>>講義一﹑模具結松﹕1.定位環﹕架模時使模具引料接頭與機台噴嘴對正之工具。2.機器噴嘴與模具主流道相連接之零件。3.母模板﹕承載母模心之板塊。4.母模輔助板﹕輔助母模心之板塊。第2页共8页第1页共8页引料接頭定位環母模輔助板母模模心公模公模輔助板公模底板下頂出板上頂出板頂針導套導柱公模支承板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页5.導柱﹕與母模配合定位之零件。6.導套﹕與公模導朮相配﹐使公母模對正之零件。7.公模板﹕承載公模心之板塊。8.公模輔助板﹕輔助公模固定公模心之板塊。9.公模支承板﹕支承公模板與底板﹐使兩者之間有空間讓頂出板活動。10.公模底板﹕使公模固在機台上﹐與公模形成整體之板塊。11.頂針﹕使產品脫模之零件。12.公母模心﹕成形面之零件。13.頂出定位鎖﹕項出析后移動歸位銷。14.彈簧﹕使頂出板或模板復位。15.頂出板﹕分上下頂出板﹑固定頂針﹑受力時推動頂針前進。二﹑模具分類﹕1.按結松分類﹕1.1.三板模﹕由公模﹑母模及脫料板三部分組成。1.2.兩板模﹕由公模﹑母模兩部分組成。2.按產品系列分類(以本公司成型模具為例)﹐目前生產之模具有十大系列﹕2.1.ZIFBASECOVERCAM.﹕﹑﹑2.2.R/ASLOT1COVER.SBC.Housing.﹕2.3.R/MDAULHousingDAULPinFILEINEBridge﹕FOLDABLEBASEARMAARMBFASTECKAASLOCKCELERONW/PINRETERTIONMOOULER/MPIN.2.4.SLOT1:2.5.FSSSTANDOFFA/BSUPPORTA/B﹕第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2.6.HSSBASETOPBAR﹕2.7.SOJ﹕2.8.BTB:1.00.80.6350.6﹑﹑﹑2.9.CARDBUS:2.10.PCMCIA﹕三﹑模具組立﹕維修與保養1.模具組立﹕(以兩板模為例)1.1.新模組立前備齊模具組立圖﹐檢驗每件模具零件是否齊全﹐尺寸﹑外觀是否符合要求。1.2.清理桌面﹐模具零件﹐按件號擺放整齊﹐歸類。1.3.將倒角﹐去毛刺模仁加工全符合要求﹐配好下模仁﹐從模心開始組配。注意配合間隙﹐導柱導套組立入公模模板中。1.4.塞水孔﹐注意螺絲長短適度﹐緊固力度控制﹕3mm螺絲扭力2kg4mm﹐螺絲扭力4kg5mm﹐螺絲扭力8kg6mm﹐螺絲扭力10kg。1.5.公模板與公模輔助板組立﹐注意O形環裝妥﹐螺絲緊固。1.6.將模心定位于公模板內﹐緊好砌塊﹐螺絲緊固﹐公模平放桌面﹐成品面向下。1.7.裝頂出板彈簧﹑定位鎖﹐將上頂出板置于公模上﹐緊固限位螺絲。1.8.插入頂什﹐注意頂針倒角﹑修配﹐在頂針孔內滑動自如。1.9.蓋上下頂出板﹐注意墊圈位置﹐緊固螺絲﹐導套放放置。1.10.檢查頂出板頂出狀況﹐蓋上公模底板﹐支承板﹑緊固螺絲﹑裝進出水管接頭﹐檢查通水狀況。1.11.組立母模與公模配合﹐注意模面是否有間隙﹐組立完畢。1.12.試模﹑樣品與藍圖對照。2.模具維修﹕2.1.修模前確認產品不良部位﹐不良部位模仁件號。2.2.確定...
