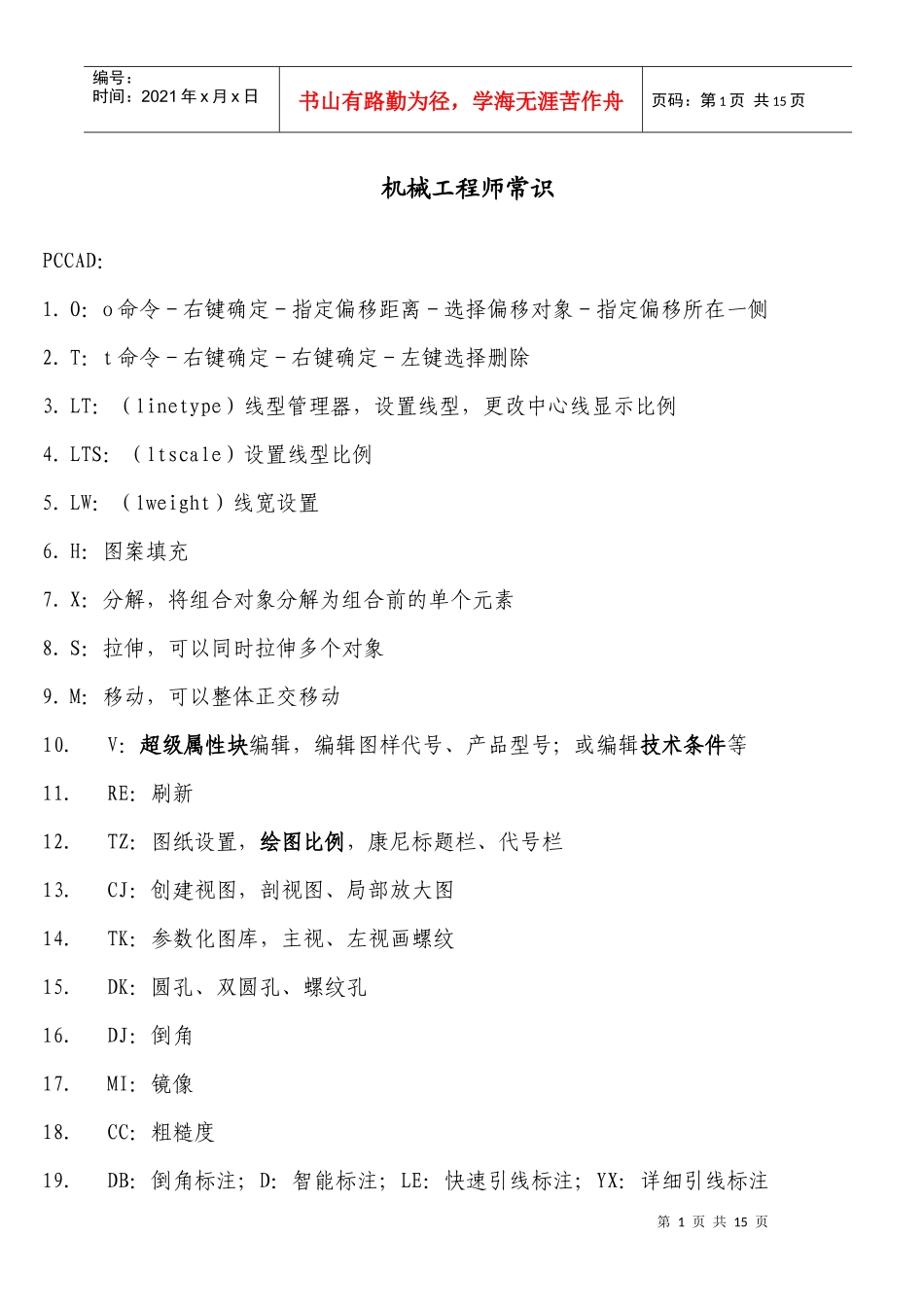

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页机械工程师常识PCCAD：1.O：o命令－右键确定－指定偏移距离－选择偏移对象－指定偏移所在一侧2.T：t命令－右键确定－右键确定－左键选择删除3.LT：（linetype）线型管理器，设置线型，更改中心线显示比例4.LTS：（ltscale）设置线型比例5.LW：（lweight）线宽设置6.H：图案填充7.X：分解，将组合对象分解为组合前的单个元素8.S：拉伸，可以同时拉伸多个对象9.M：移动，可以整体正交移动10.V：超级属性块编辑，编辑图样代号、产品型号；或编辑技术条件等11.RE：刷新12.TZ：图纸设置，绘图比例，康尼标题栏、代号栏13.CJ：创建视图，剖视图、局部放大图14.TK：参数化图库，主视、左视画螺纹15.DK：圆孔、双圆孔、螺纹孔16.DJ：倒角17.MI：镜像18.CC：粗糙度19.DB：倒角标注；D：智能标注；LE：快速引线标注；YX：详细引线标注第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页20.JZ：基准标注；XW：形位公差；XH：序号标注21.FH：超级符号库调用，弹簧、齿轮、机构、液压、电气库22.HJ：焊接符号23.TJ：技术条件24.MXB：明细表编辑25.AA:计算面积、周长、质量；DI：测量距离26.A：圆弧；AR：阵列；B：打断；DT：特殊尺寸标注功能27.LA：（layer）建立图层，图层特性管理器28.OP：系统设置选项29.TO：调用自定义工具条30.AP：加载或卸载应用程序并指定启动时要加载的应用程序31.UNI：并集；SU：差集32.LI:(list)列表显示查询选择对象的信息33.选择层，设置特征颜色Solidworks:第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页1.FeatureManager设计树中可右键显示前视、上视、右视基准面，便于对点的3D草图进行尺寸可视标注（先选中视图-基准面）。2.单击文件、打开，在对话框中设定文件类型为IGES(*.igs,*.iges)、STEPAP203/214(*.step,*.stp)…，选择文件，然后单击选项，输入选项对话框出现，在文件格式标签下，常规内选择：自由点/曲线实体（输入为草图）、自动运行输入诊断、单位为文件特定单位、显示IGES图层、STEP映射配置数据；STL/VRML内选择：输入为图形实体、单位mm。3.填充曲面。右键FeatureManager设计树中已有的3D草图－编辑草图－将外围六点（或更多点）用直线/样条曲线连接成一个曲线闭环－单击曲面工具栏上的填充曲面命令按钮、等距曲面命令按钮……；3D绘图－直线/样条曲线－填充曲面步骤中，直线框连时尽量少线框住最大面，曲面质量才高。然后基准面－曲面切平面－并选择曲面和点。4.3D草图连建新样条曲线－垂直于样条曲线（弧面上的样条曲线取点可能并不笔直，最好是垂直于另外一条根据划线测量的直线）建基准面（垂直于曲线选项）－将原点设在曲线上－样条曲线连接端面圆弧的空间点－隐藏全部扫描点－3点圆弧－测出弧度；为比较与标准凹模装配时，按鼠标左键（非中键滚轮）才可以单独移动或旋转，或右键选择子零件将固定属性改为浮动属性，或取消部分配合关系。5.填充曲面。右键FeatureManager设计树中已有的3D草图－通过参考点的曲线－将外围多点选为通过点－需选取闭环曲线（注：最好分四段作曲线，曲面质量更高）－必须先选取外围轮廓曲线－单击曲面工具栏上的填充曲面命令按钮。6.先显示三个基准面－后插入－曲面－移动/复制－平移或旋转曲面便于裁剪等操作。7.可先曲面裁剪出一条直边－草图绘制－连取两端点为一直线－取中点－作垂分线与弧第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页面相交于一点－然后用三点圆弧法（先首位两点后中间取点决定半径大小）作一拟合度高的曲线－然后测量此曲线得出半径。直接用曲面边线转换实体引用无法测量出引用所得的曲线的半径（ 这是高低起伏的样条曲线）。8.查看方向：Ctrl+0～9（大键盘）；鼠标中键：点取并拖动鼠标可旋转查看方向；鼠标中键+Ctrl：平移模型或按住Ctrl并按方向键。9.鼠标中键+Shift：放大或缩小模型；如果需要原地缩放以查看整个模型，按Z以缩小，或按Shift...
