公路路基压实度检测方法VIP专享VIP免费

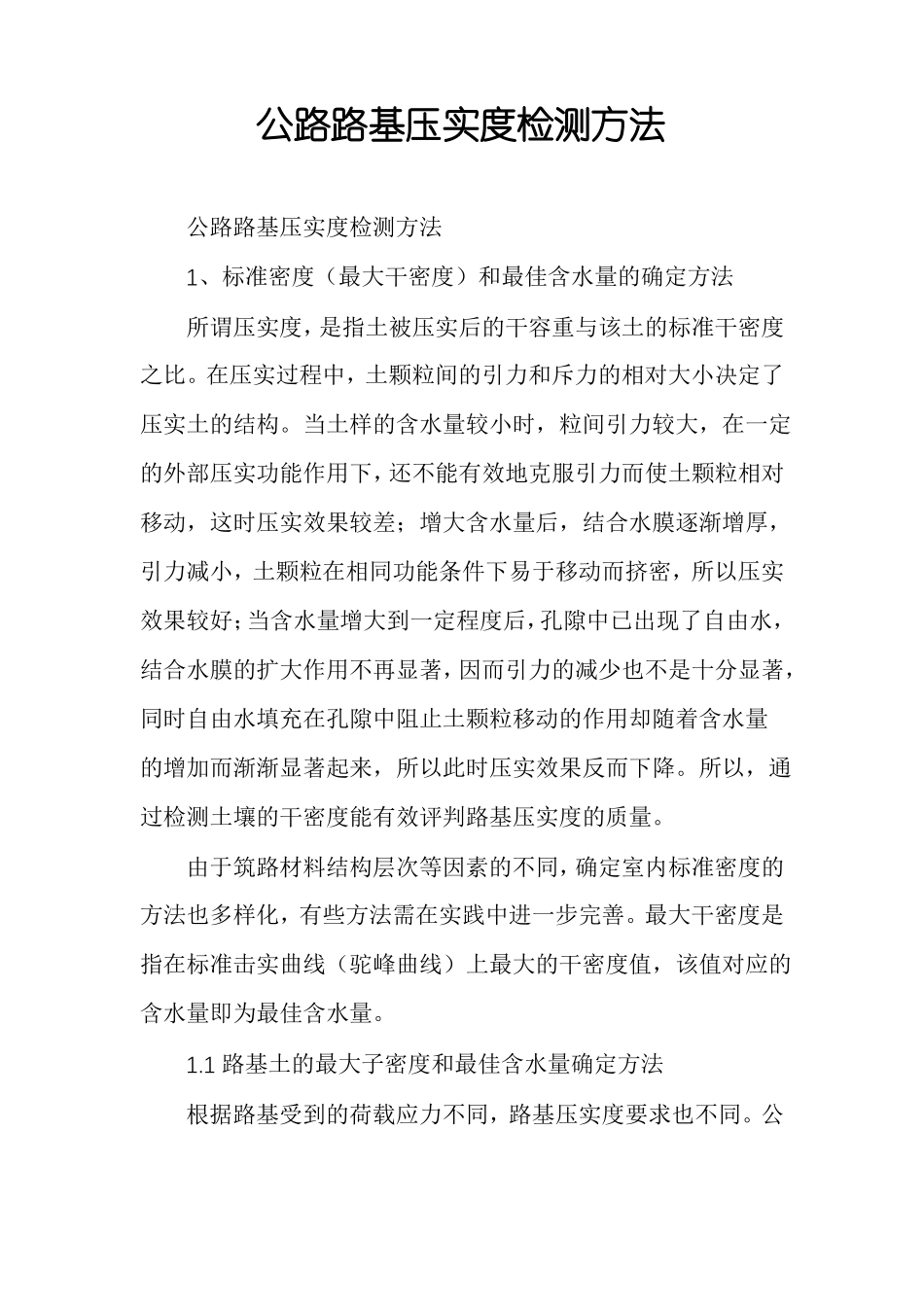

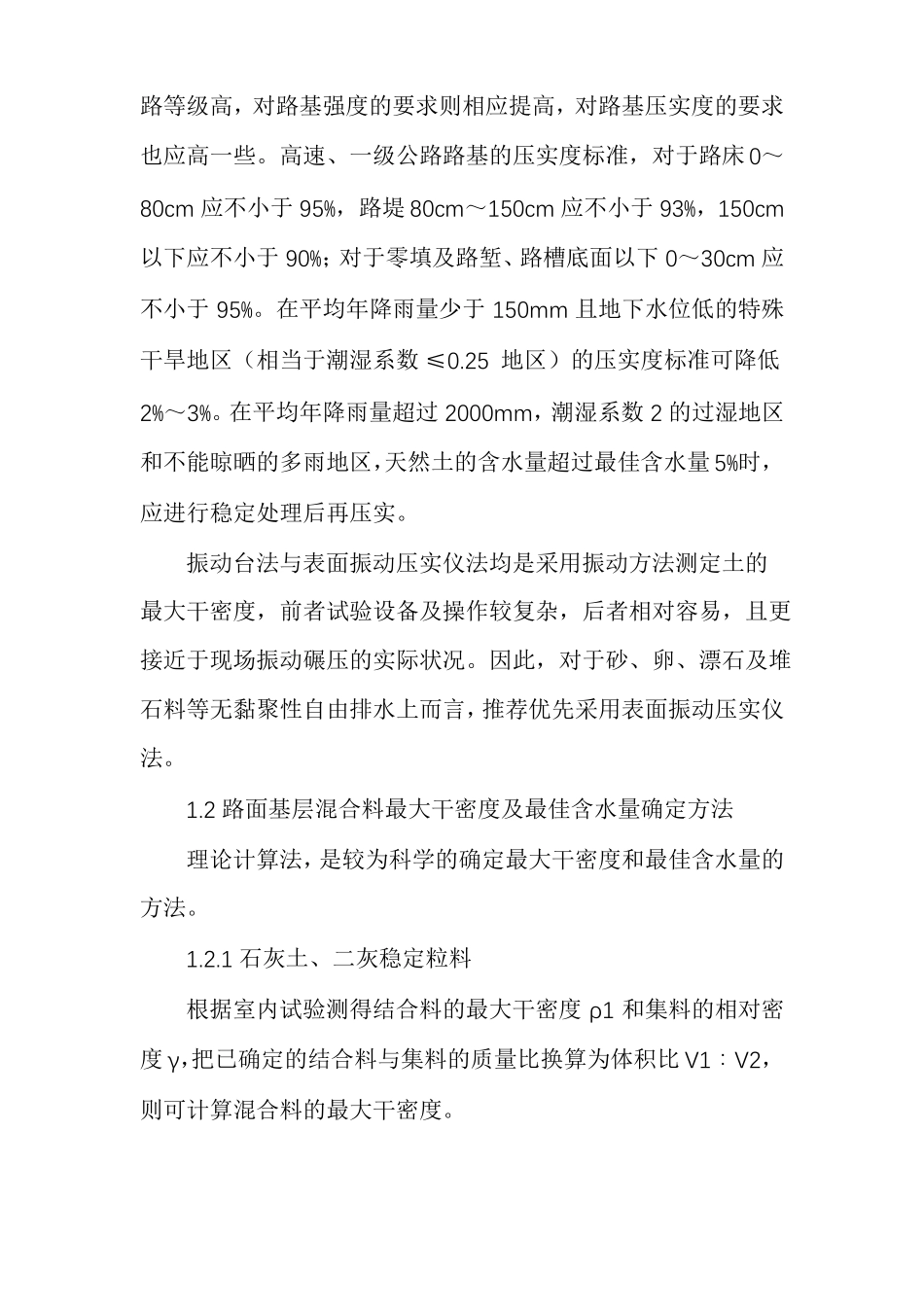

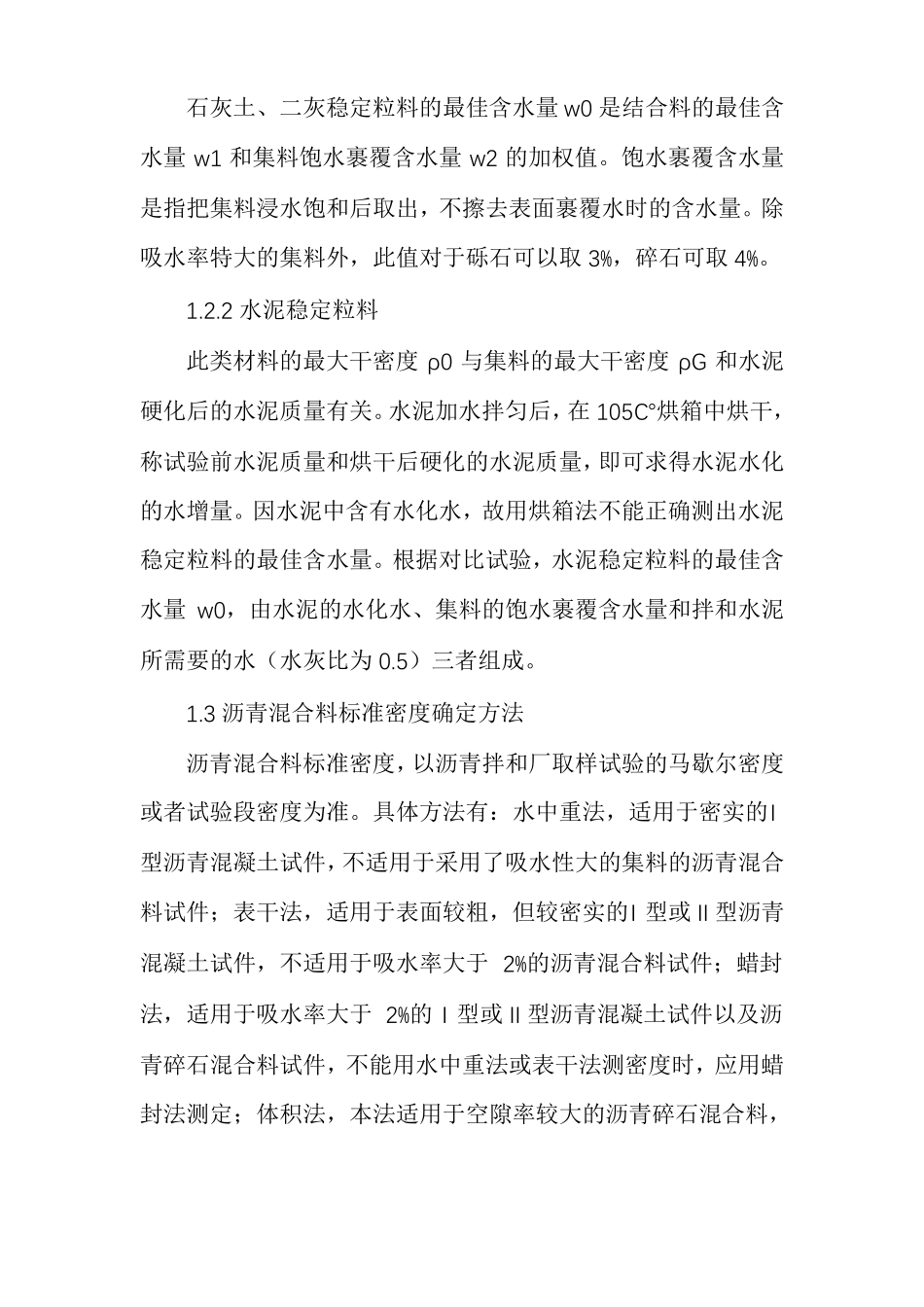

公路路基压实度检测方法公路路基压实度检测方法1、标准密度（最大干密度）和最佳含水量的确定方法所谓压实度，是指土被压实后的干容重与该土的标准干密度之比。在压实过程中，土颗粒间的引力和斥力的相对大小决定了压实土的结构。当土样的含水量较小时，粒间引力较大，在一定的外部压实功能作用下，还不能有效地克服引力而使土颗粒相对移动，这时压实效果较差；增大含水量后，结合水膜逐渐增厚，引力减小，土颗粒在相同功能条件下易于移动而挤密，所以压实效果较好；当含水量增大到一定程度后，孔隙中已出现了自由水，结合水膜的扩大作用不再显著，因而引力的减少也不是十分显著，同时自由水填充在孔隙中阻止土颗粒移动的作用却随着含水量的增加而渐渐显著起来，所以此时压实效果反而下降。所以，通过检测土壤的干密度能有效评判路基压实度的质量。由于筑路材料结构层次等因素的不同，确定室内标准密度的方法也多样化，有些方法需在实践中进一步完善。最大干密度是指在标准击实曲线（驼峰曲线）上最大的干密度值，该值对应的含水量即为最佳含水量。1.1路基土的最大子密度和最佳含水量确定方法根据路基受到的荷载应力不同，路基压实度要求也不同。公路等级高，对路基强度的要求则相应提高，对路基压实度的要求也应高一些。高速、一级公路路基的压实度标准，对于路床0～80cm应不小于95%，路堤80cm～150cm应不小于93%，150cm以下应不小于90%；对于零填及路堑、路槽底面以下0～30cm应不小于95%。在平均年降雨量少于150mm且地下水位低的特殊干旱地区（相当于潮湿系数≤0.25地区）的压实度标准可降低2%～3%。在平均年降雨量超过2000mm，潮湿系数2的过湿地区和不能晾晒的多雨地区，天然土的含水量超过最佳含水量5%时，应进行稳定处理后再压实。振动台法与表面振动压实仪法均是采用振动方法测定土的最大干密度，前者试验设备及操作较复杂，后者相对容易，且更接近于现场振动碾压的实际状况。因此，对于砂、卵、漂石及堆石料等无黏聚性自由排水上而言，推荐优先采用表面振动压实仪法。1.2路面基层混合料最大干密度及最佳含水量确定方法理论计算法，是较为科学的确定最大干密度和最佳含水量的方法。1.2.1石灰土、二灰稳定粒料根据室内试验测得结合料的最大干密度ρ1和集料的相对密度γ，把已确定的结合料与集料的质量比换算为体积比V1∶V2，则可计算混合料的最大干密度。石灰土、二灰稳定粒料的最佳含水量w0是结合料的最佳含水量w1和集料饱水裹覆含水量w2的加权值。饱水裹覆含水量是指把集料浸水饱和后取出，不擦去表面裹覆水时的含水量。除吸水率特大的集料外，此值对于砾石可以取3%，碎石可取4%。1.2.2水泥稳定粒料此类材料的最大干密度ρ0与集料的最大干密度ρG和水泥硬化后的水泥质量有关。水泥加水拌匀后，在105℃烘箱中烘干，称试验前水泥质量和烘干后硬化的水泥质量，即可求得水泥水化的水增量。因水泥中含有水化水，故用烘箱法不能正确测出水泥稳定粒料的最佳含水量。根据对比试验，水泥稳定粒料的最佳含水量w0，由水泥的水化水、集料的饱水裹覆含水量和拌和水泥所需要的水（水灰比为0.5）三者组成。1.3沥青混合料标准密度确定方法沥青混合料标准密度，以沥青拌和厂取样试验的马歇尔密度或者试验段密度为准。具体方法有：水中重法，适用于密实的Ⅰ型沥青混凝土试件，不适用于采用了吸水性大的集料的沥青混合料试件；表干法，适用于表面较粗，但较密实的Ⅰ型或Ⅱ型沥青混凝土试件，不适用于吸水率大于2%的沥青混合料试件；蜡封法，适用于吸水率大于2%的Ⅰ型或Ⅱ型沥青混凝土试件以及沥青碎石混合料试件，不能用水中重法或表干法测密度时，应用蜡封法测定；体积法，本法适用于空隙率较大的沥青碎石混合料，及大空隙透水性开级配沥青混合料试件。在进行密度试验时，应根据混合料本身的特点，适当选择试验方法。2、现场密度试验检测方法目前，较为常用的现场压实度的测量方法有环刀法、灌砂法、核子密度仪法等。2.1环刀法该法主要使用于测定不含骨料的粘性土密度。仪器设备有：环刀（内径6cm～8cm，高2cm～3cm，壁厚1.5mm～2mm）、天平（感量0.1g）、修土刀、钢丝锯、凡士林等。试验方法...
