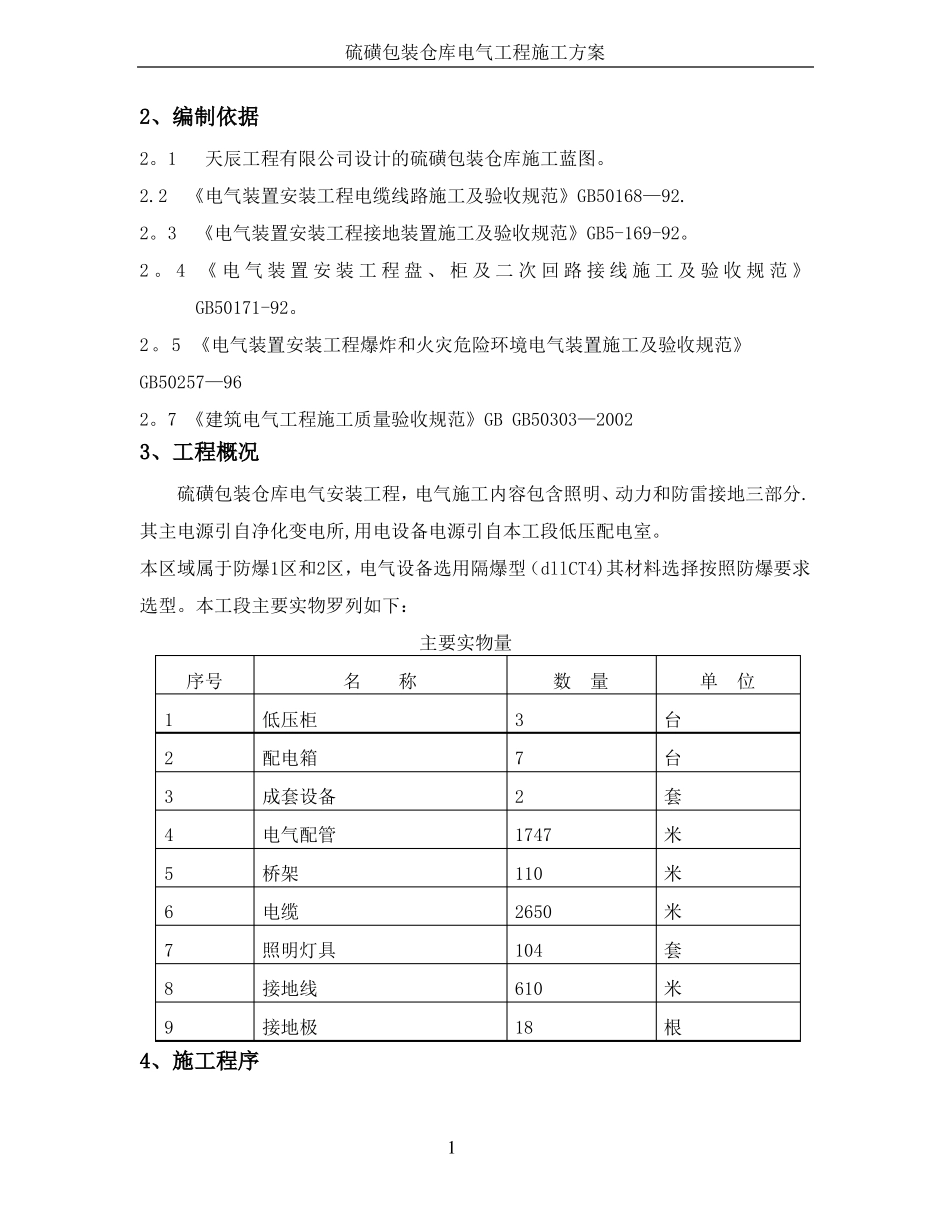

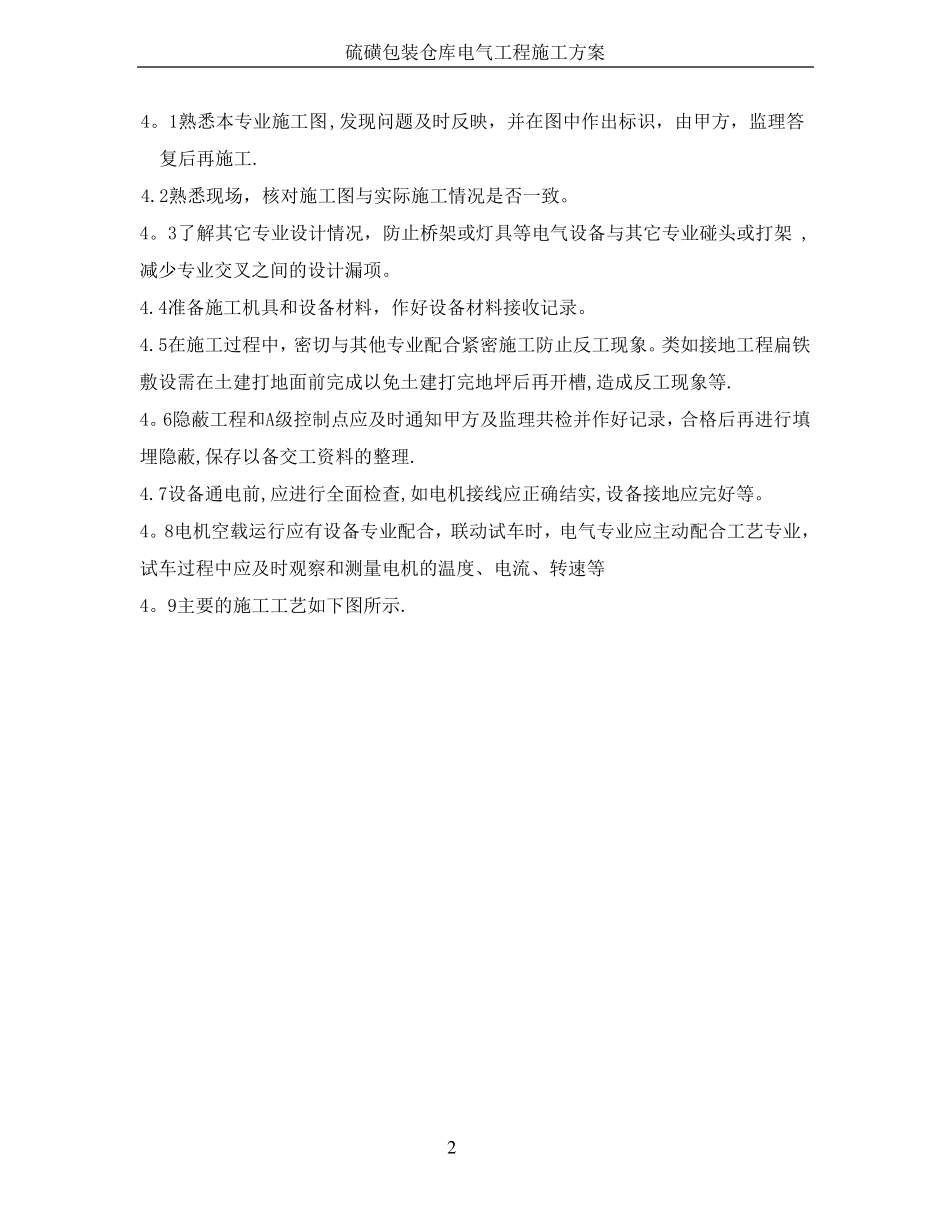

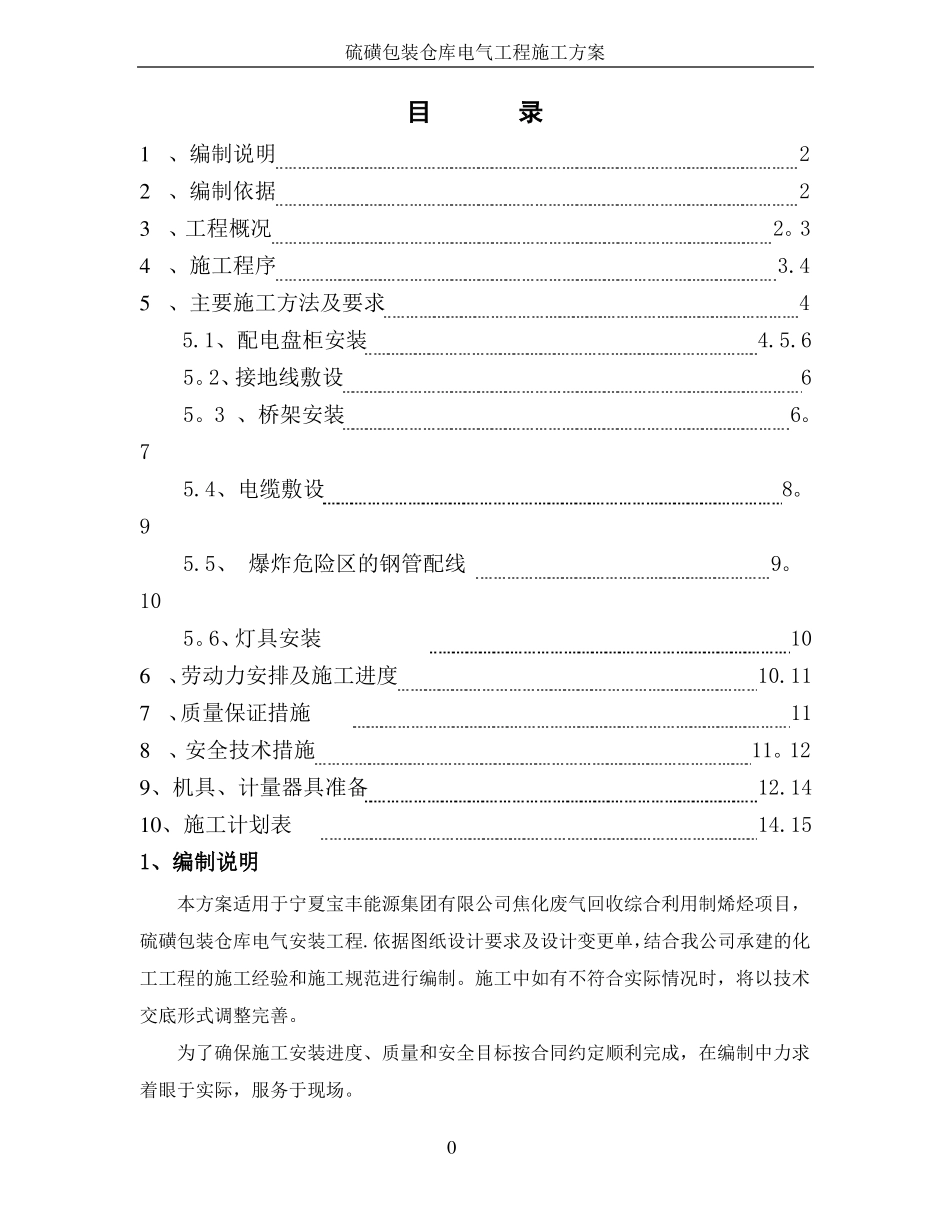

硫磺包装仓库电气工程施工方案目录1、编制说明22、编制依据23、工程概况2。34、施工程序3.45、主要施工方法及要求45.1、配电盘柜安装4.5.65。2、接地线敷设65。3、桥架安装6。75.4、电缆敷设8。95.5、爆炸危险区的钢管配线9。105。6、灯具安装106、劳动力安排及施工进度10.117、质量保证措施118、安全技术措施11。129、机具、计量器具准备12.1410、施工计划表14.151、编制说明本方案适用于宁夏宝丰能源集团有限公司焦化废气回收综合利用制烯烃项目，硫磺包装仓库电气安装工程.依据图纸设计要求及设计变更单，结合我公司承建的化工工程的施工经验和施工规范进行编制。施工中如有不符合实际情况时，将以技术交底形式调整完善。为了确保施工安装进度、质量和安全目标按合同约定顺利完成，在编制中力求着眼于实际，服务于现场。0硫磺包装仓库电气工程施工方案2、编制依据2。1天辰工程有限公司设计的硫磺包装仓库施工蓝图。2.2《电气装置安装工程电缆线路施工及验收规范》GB50168—92.2。3《电气装置安装工程接地装置施工及验收规范》GB5-169-92。2。4《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92。2。5《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—962。7《建筑电气工程施工质量验收规范》GBGB50303—20023、工程概况硫磺包装仓库电气安装工程，电气施工内容包含照明、动力和防雷接地三部分.其主电源引自净化变电所,用电设备电源引自本工段低压配电室。本区域属于防爆1区和2区，电气设备选用隔爆型（dllCT4)其材料选择按照防爆要求选型。本工段主要实物罗列如下：主要实物量序号123456789低压柜配电箱成套设备电气配管桥架电缆照明灯具接地线接地极名称3721747110265010461018数量台台套米米米套米根单位4、施工程序1硫磺包装仓库电气工程施工方案4。1熟悉本专业施工图,发现问题及时反映，并在图中作出标识，由甲方，监理答复后再施工.4.2熟悉现场，核对施工图与实际施工情况是否一致。4。3了解其它专业设计情况，防止桥架或灯具等电气设备与其它专业碰头或打架,减少专业交叉之间的设计漏项。4.4准备施工机具和设备材料，作好设备材料接收记录。4.5在施工过程中，密切与其他专业配合紧密施工防止反工现象。类如接地工程扁铁敷设需在土建打地面前完成以免土建打完地坪后再开槽,造成反工现象等.4。6隐蔽工程和A级控制点应及时通知甲方及监理共检并作好记录，合格后再进行填埋隐蔽,保存以备交工资料的整理.4.7设备通电前,应进行全面检查,如电机接线应正确结实,设备接地应完好等。4。8电机空载运行应有设备专业配合，联动试车时，电气专业应主动配合工艺专业，试车过程中应及时观察和测量电机的温度、电流、转速等4。9主要的施工工艺如下图所示.2硫磺包装仓库电气工程施工方案施工准备材料核对及接收照明配管电缆桥架支架安装盘、柜基础安装接地线沟挖方灯具、开关安装电缆绝缘测试设备位号核对设备就位安装接地极安装电缆敷设管内穿线绝缘检查扁铁敷设检查安装接地电阻测试交接、绝缘检查灯具试亮配电柜受电前检查电机绝缘检查接线控制设备安装接线送电前系统测试配电柜送电单机试车竣工结束联动试车单体试车5、主要的施工方法及要求5。1配电盘柜安装施工流程：配电柜基础制作安装检查配电柜就位安装配电柜连接固定配电柜母线就位安装配电柜各抽屉检查3硫磺包装仓库电气工程施工方案5。1。1配电柜下部要安装基础槽钢,基础槽钢采用[10，与预埋件焊接，并可靠接地，其允许偏差见表4-1。表5-1基础槽钢安装允许偏差项次1项目不直度允许偏差（mm）每米≤1全长≤52水平度每米≤1全长≤55。1.2基础槽钢安装完毕经检验合格后按设计要求，盘柜成列安装，其允许偏差见表5—2。表5—2配电柜安装允许偏差项次12项目不直度（每米)水平度允许偏差（mm）≤1。5相邻两盘顶部成≤2列盘顶部3不平度≤5相邻两盘边成列≤1盘面≤5≤24盘间接缝5。1.3盘柜与槽钢应可靠连接.5。1。4抽屉开关配电柜安装技术要求:5.1.4.1抽屉扒拉应灵活轻便,无卡、碰撞现象；5。1。4.2动触头与静触头的中心线应一致，触头接触应紧密；5。1.4.3抽屉的机械联锁或电气联锁装置应动作正...
