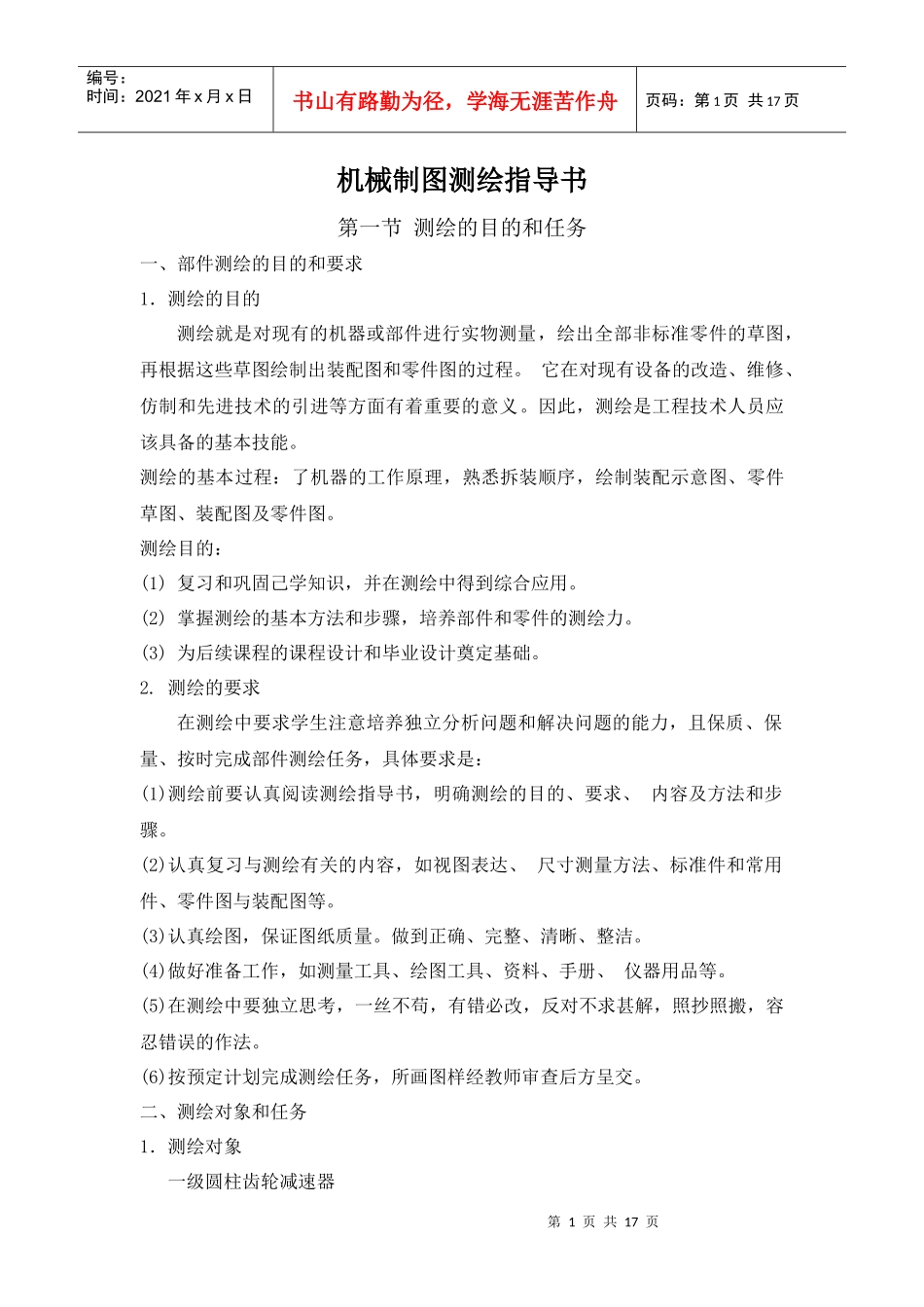

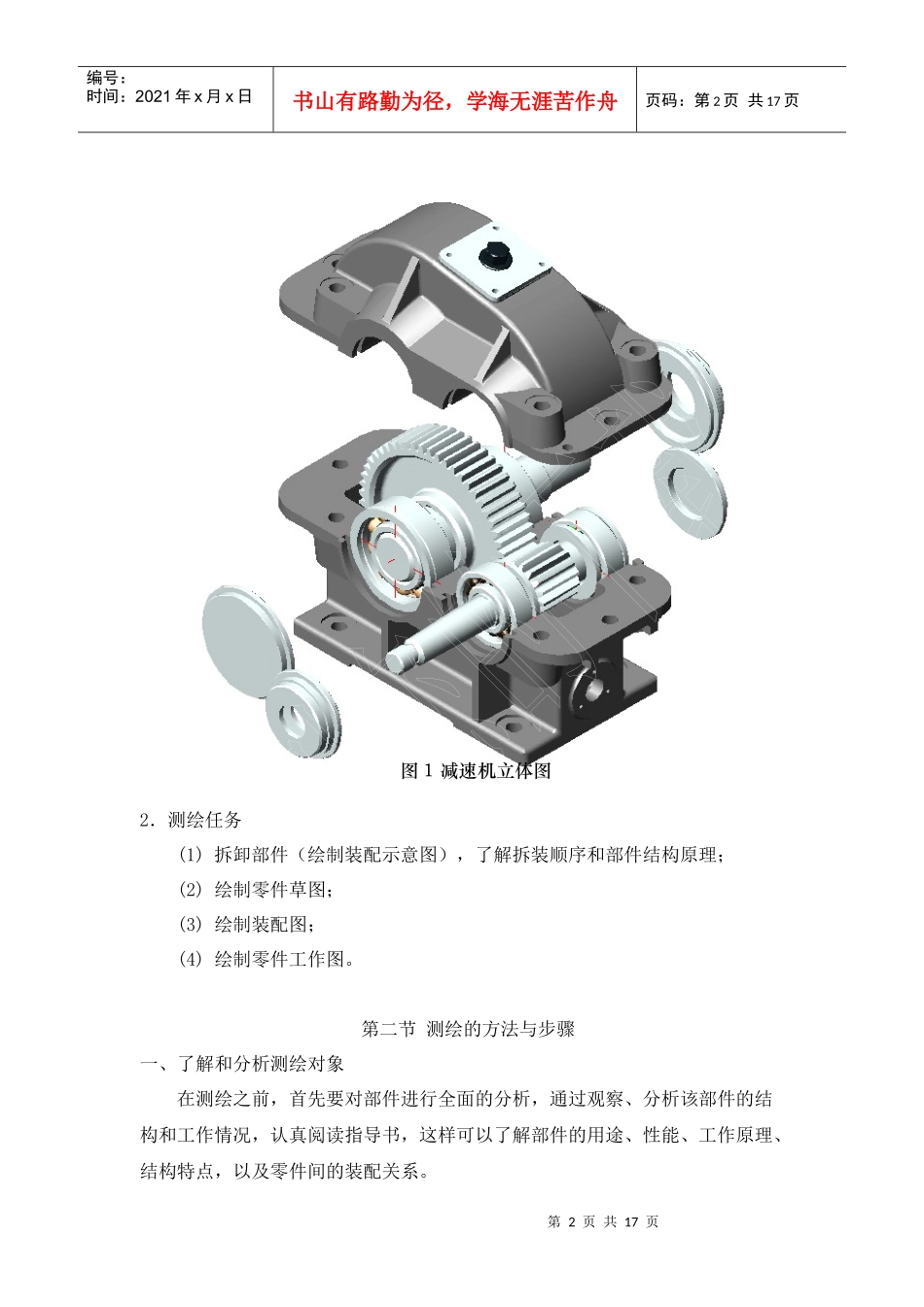

《机械制图测绘》指导书杭州职业技术学院友嘉机电学院模具教研室第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页机械制图测绘指导书第一节测绘的目的和任务一、部件测绘的目的和要求1．测绘的目的测绘就是对现有的机器或部件进行实物测量，绘出全部非标准零件的草图，再根据这些草图绘制出装配图和零件图的过程。它在对现有设备的改造、维修、仿制和先进技术的引进等方面有着重要的意义。因此，测绘是工程技术人员应该具备的基本技能。测绘的基本过程：了机器的工作原理，熟悉拆装顺序，绘制装配示意图、零件草图、装配图及零件图。测绘目的：(1)复习和巩固己学知识，并在测绘中得到综合应用。(2)掌握测绘的基本方法和步骤，培养部件和零件的测绘力。(3)为后续课程的课程设计和毕业设计奠定基础。2.测绘的要求在测绘中要求学生注意培养独立分析问题和解决问题的能力，且保质、保量、按时完成部件测绘任务，具体要求是：(1)测绘前要认真阅读测绘指导书，明确测绘的目的、要求、内容及方法和步骤。(2)认真复习与测绘有关的内容，如视图表达、尺寸测量方法、标准件和常用件、零件图与装配图等。(3)认真绘图，保证图纸质量。做到正确、完整、清晰、整洁。(4)做好准备工作，如测量工具、绘图工具、资料、手册、仪器用品等。(5)在测绘中要独立思考，一丝不苟，有错必改，反对不求甚解，照抄照搬，容忍错误的作法。(6)按预定计划完成测绘任务，所画图样经教师审查后方呈交。二、测绘对象和任务1．测绘对象一级圆柱齿轮减速器第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页图1减速机立体图2．测绘任务(1)拆卸部件（绘制装配示意图），了解拆装顺序和部件结构原理；(2)绘制零件草图；(3)绘制装配图；(4)绘制零件工作图。第二节测绘的方法与步骤一、了解和分析测绘对象在测绘之前，首先要对部件进行全面的分析，通过观察、分析该部件的结构和工作情况，认真阅读指导书，这样可以了解部件的用途、性能、工作原理、结构特点，以及零件间的装配关系。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1．部件用途主要用于降低转速。2．工作原理减速器是一种常用的减速装置。减速器的种类很多，常用的有圆柱齿轮减速器和蜗轮蜗杆减速器。一级齿轮减速器是最简单的一种减速器。减速器工作时，回转运动是通过齿轮轴传入，再经过小齿轮传递给大齿轮，经键将减速后的回转运动传给轴，轴将回转运动传给工作机械。主动轴与被动轴两端均由滚动轴承支承；工作时采用飞溅润滑，改善了工作情况。垫片、挡油环、填料是为了防止润滑油渗漏和灰尘进入轴承。支承环是防止大齿轮轴向窜动；调整环是调整两轴的轴向间隙。减速器机体、机盖用销定位，并用螺栓紧固。机盖顶部有观察孔，机体有放油孔。有观察润滑油面高度的油标和排放污油用的零件。二、拆卸部件和画装配示意图1．拆卸部件在初步了解部件的基础上，依次拆卸各零件，这样可以进一步搞清减速器部件中各零件的装配关系、结构和作用，弄清零件间的配合关系和配合性质。注意：（1）拆卸前应先测量一些重要的装配尺寸，如零件间的相对位置尺寸，两轴中心距、极限尺寸和装配间隙等。（2）注意拆卸顺序，对精密的或主要零件，不要使用粗笨的重物敲击，对精密度较高的过盈配合零件尽量不拆，以免损坏零件。（3）拆卸后各零件要妥善保管，以免损坏丢失。2．画装配示意图装配示意图是在部件拆卸过程中所画的示意性图样，其作用是避免由于零件拆卸后可能产生错乱而给重新装配时带来困难，它是通过目测，徒手用简单的线条示意性地画出部件的图样，主要表达部件的装配关系、工作原理、传动路线等，而不是整个部件的详细结构和各个零件的形状。画装配示意图时，应采用画法几何及机械制图国家标准“机构运动简图符号”中所规定的符号。注意事项：第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（1）图形画好后，应编上零件序号或名称。（2）标准件应及时确定其尺寸规格。图2...
