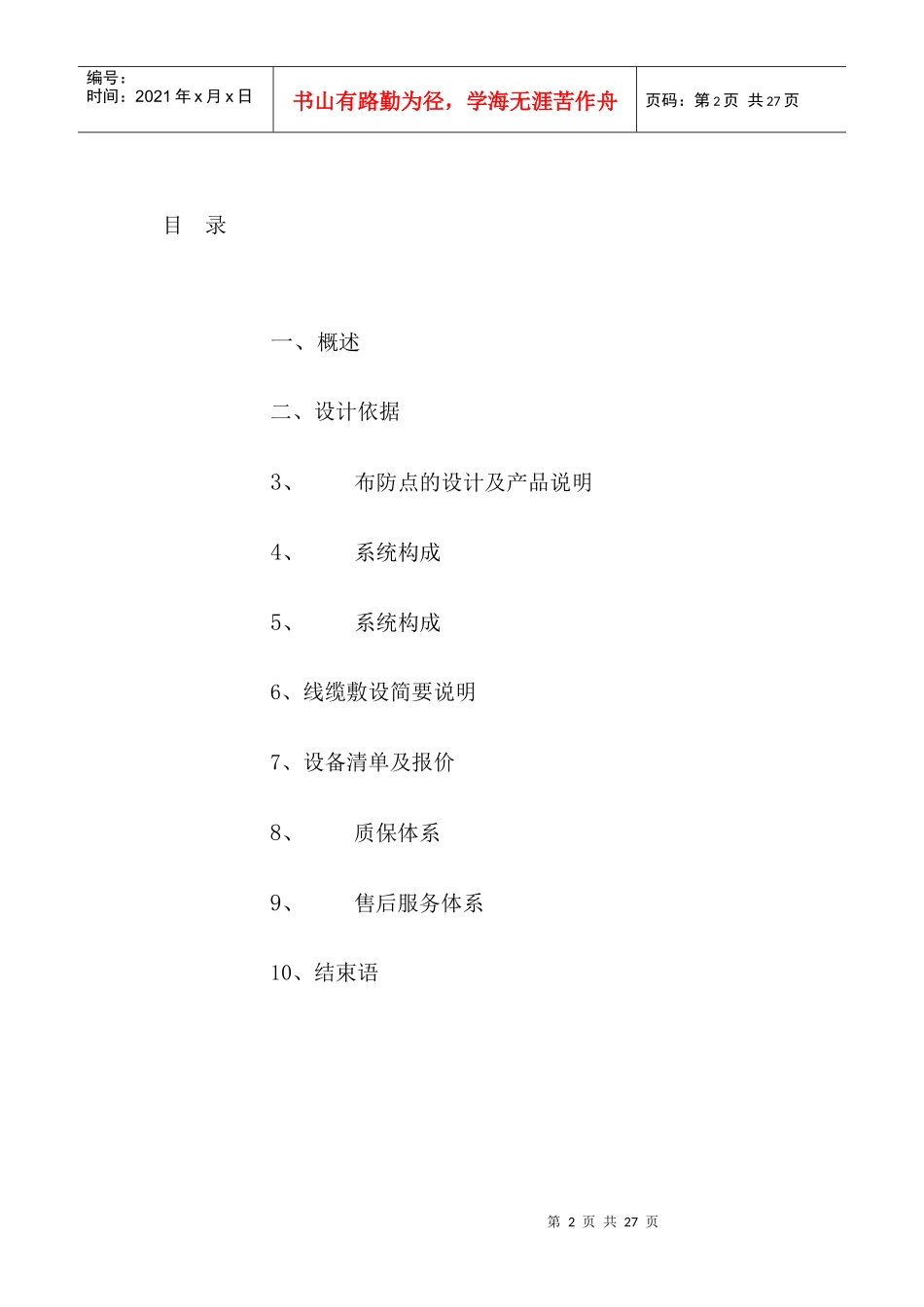

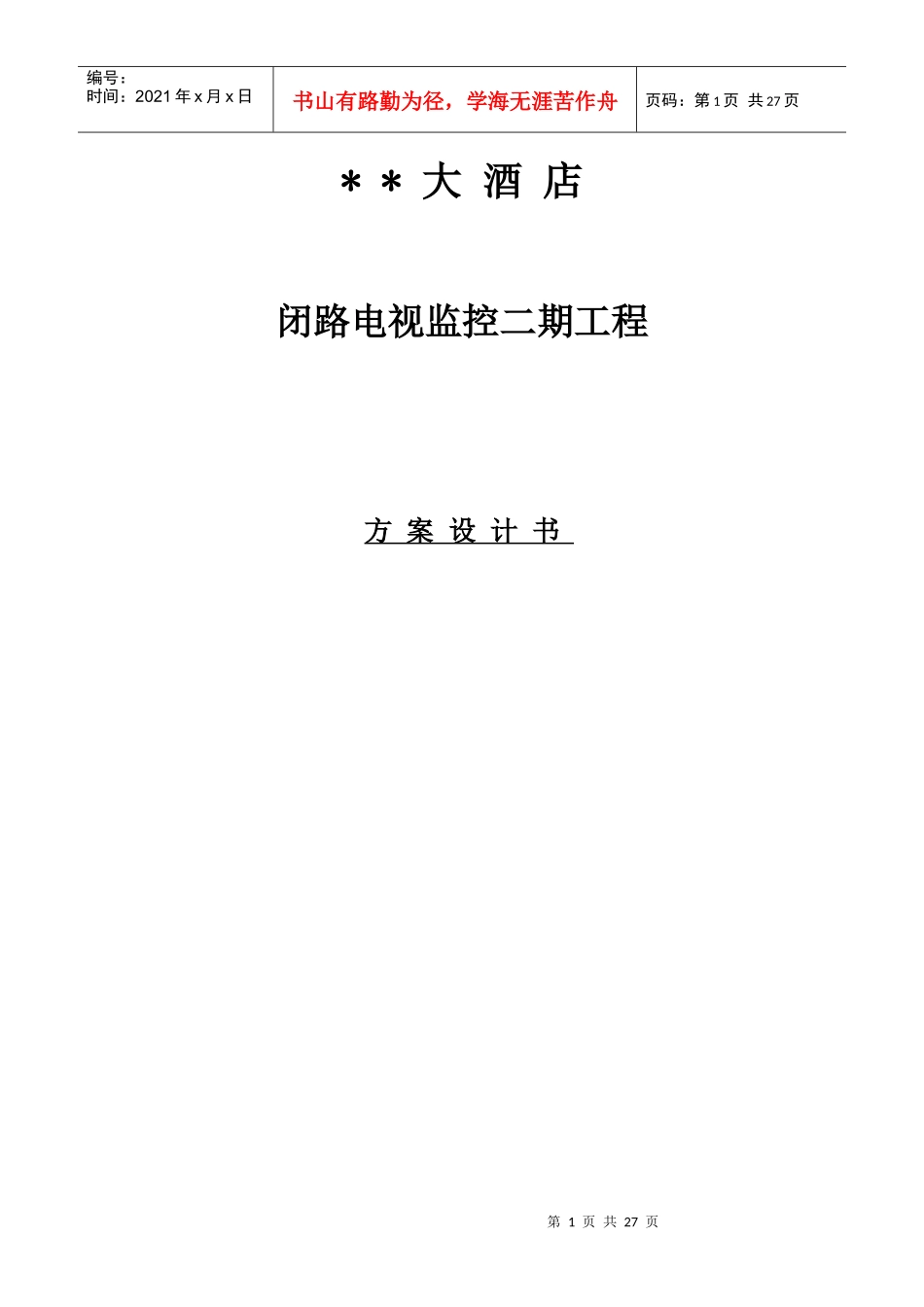

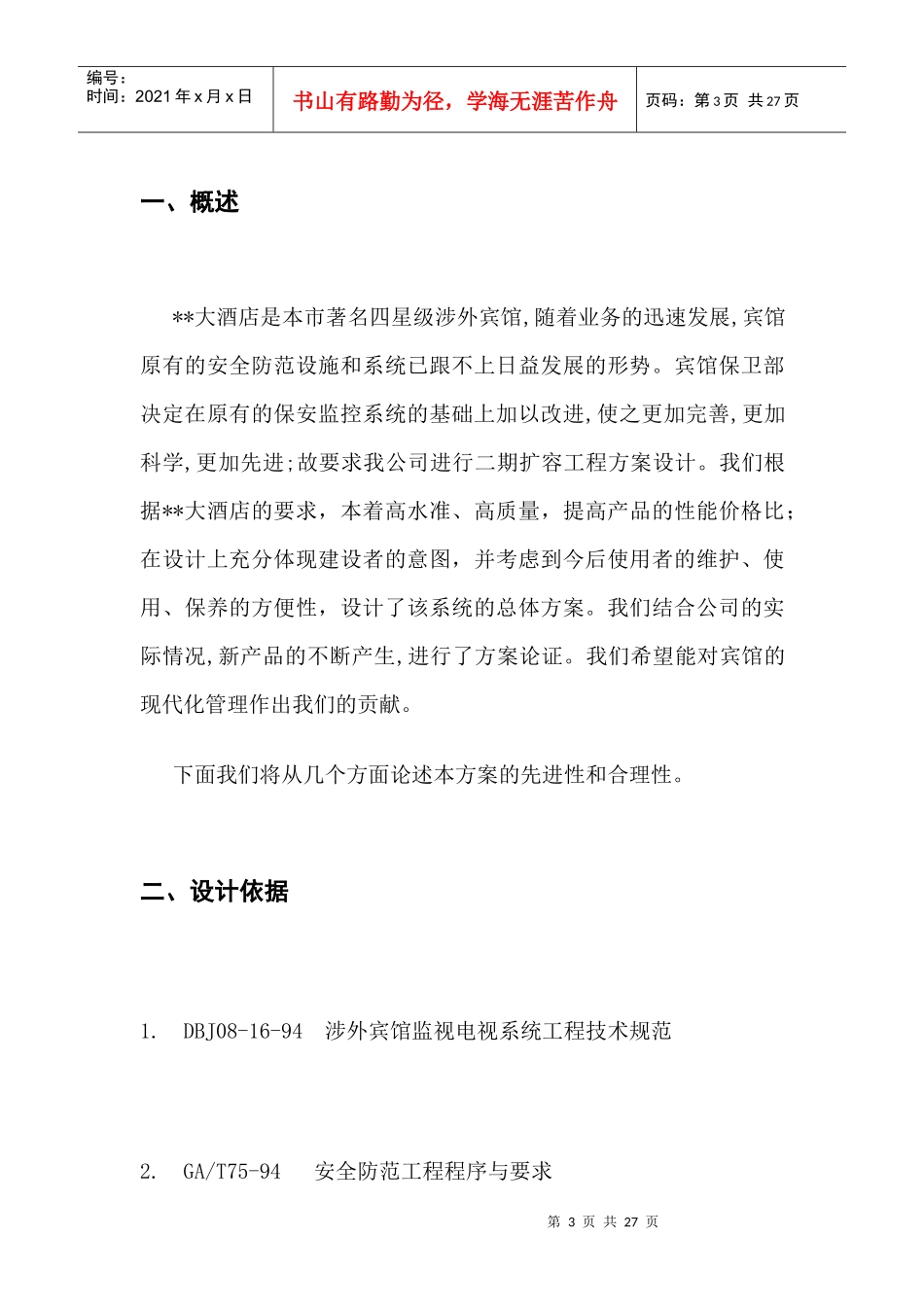

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页**大酒店闭路电视监控二期工程方案设计书第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页目录一、概述二、设计依据3、布防点的设计及产品说明4、系统构成5、系统构成6、线缆敷设简要说明7、设备清单及报价8、质保体系9、售后服务体系10、结束语第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页一、概述**大酒店是本市著名四星级涉外宾馆,随着业务的迅速发展,宾馆原有的安全防范设施和系统已跟不上日益发展的形势。宾馆保卫部决定在原有的保安监控系统的基础上加以改进,使之更加完善,更加科学,更加先进;故要求我公司进行二期扩容工程方案设计。我们根据**大酒店的要求，本着高水准、高质量，提高产品的性能价格比；在设计上充分体现建设者的意图，并考虑到今后使用者的维护、使用、保养的方便性，设计了该系统的总体方案。我们结合公司的实际情况,新产品的不断产生,进行了方案论证。我们希望能对宾馆的现代化管理作出我们的贡献。下面我们将从几个方面论述本方案的先进性和合理性。二、设计依据1.DBJ08-16-94涉外宾馆监视电视系统工程技术规范2.GA/T75-94安全防范工程程序与要求第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页3.GA/T74-94安全防范系统通用图形符号4.广东省公共安全防范工程管理暂行规定5.用户对安保监控系统的总体要求三、布防点的设计及产品说明1、六～二十四层楼：各增加一个摄像机.2、电梯内全部安装楼层叠加器。3、增加2台16画面图像处理器及2台长时间录像机。第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页4、控制台及监视屏幕墙全部更新。5、增加2台146、切换器全部改成矩阵箱。4、系统构成1、系统控制部分系统中央控制室设在底层,主要由控制设备、记录设备、显示设备组成。控制设备主要由SC500系统主控制器和矩阵切换系统组成。记录设备由24小时长延时录像机和16画面数字图象处理器组成。在记录设备中，16画面的录像群主要有进出通道、电梯和其它重要部位；可将录像机接入主切换通道，根据操作人员的需要，随时记录需要的画面和报警启动的画面。第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页中央控制室内，设有主控制台一组和监视屏一座。控制台由主控键盘、彩色监视器、多画面数字图象处理器、专用长延时录像组成。主监视器主要用于调看监视屏上所有监控点的图象；主键盘控制视频矩阵切换器及各通道的切换时间、路数、选看的变化，主键盘控制信号采用总线制，并可并接多个副控，同时实现对系统的操作，所有这些功能的实现均采用先进的计算机网络通信技术，非常可靠和方便。2、显示部分在中央控制室内设置电视墙屏一座。整个电视墙屏采用9所有监视器的显示对应的内容如下：a.1号主监视器（º通过视频矩阵切换器的视频输出通道切换显示所有监控点的图象特别是一些重点防范区的摄像机图象,以便观察,在发现问题时可利用控制台上的长延时录像机进行即时录像；b.2号至16号监视器º第7页共27页第6页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页通过视频矩阵切换器的视频输出分段切换显示摄像机的图象。c.14接十六画面视频处理器的输出，在屏幕上同时显示十六画面。3、视频切换矩阵整个系统设计考虑将来系统扩充的需要，系统的容量设计为64路视频输入、16路输出，最大可扩展成96路输入，24路输出，所有摄像点都具有汉字或字符叠加显示。4、电源部分所有监控部分的电源均取之于监控室稳压电源。五、系统性能指标1、系统管理软件第8页共27页第7页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共27页a、摄像机参数：摄像机编号、解码器控制器型号、字符叠加；b、监视器：摄像机、监视器编号、启动状态；c、控制键盘：摄像机、监视器；d、视频切换：...
