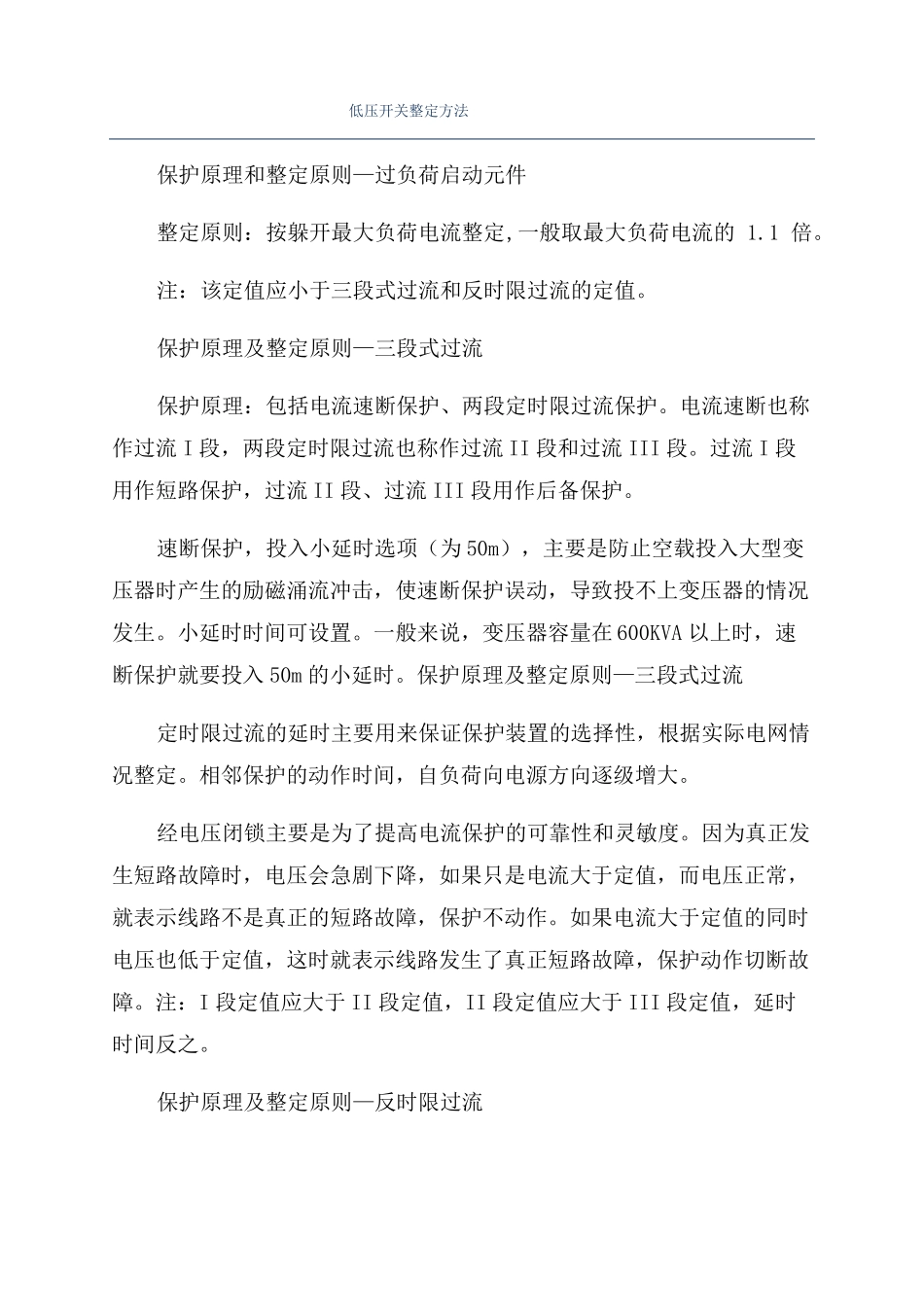

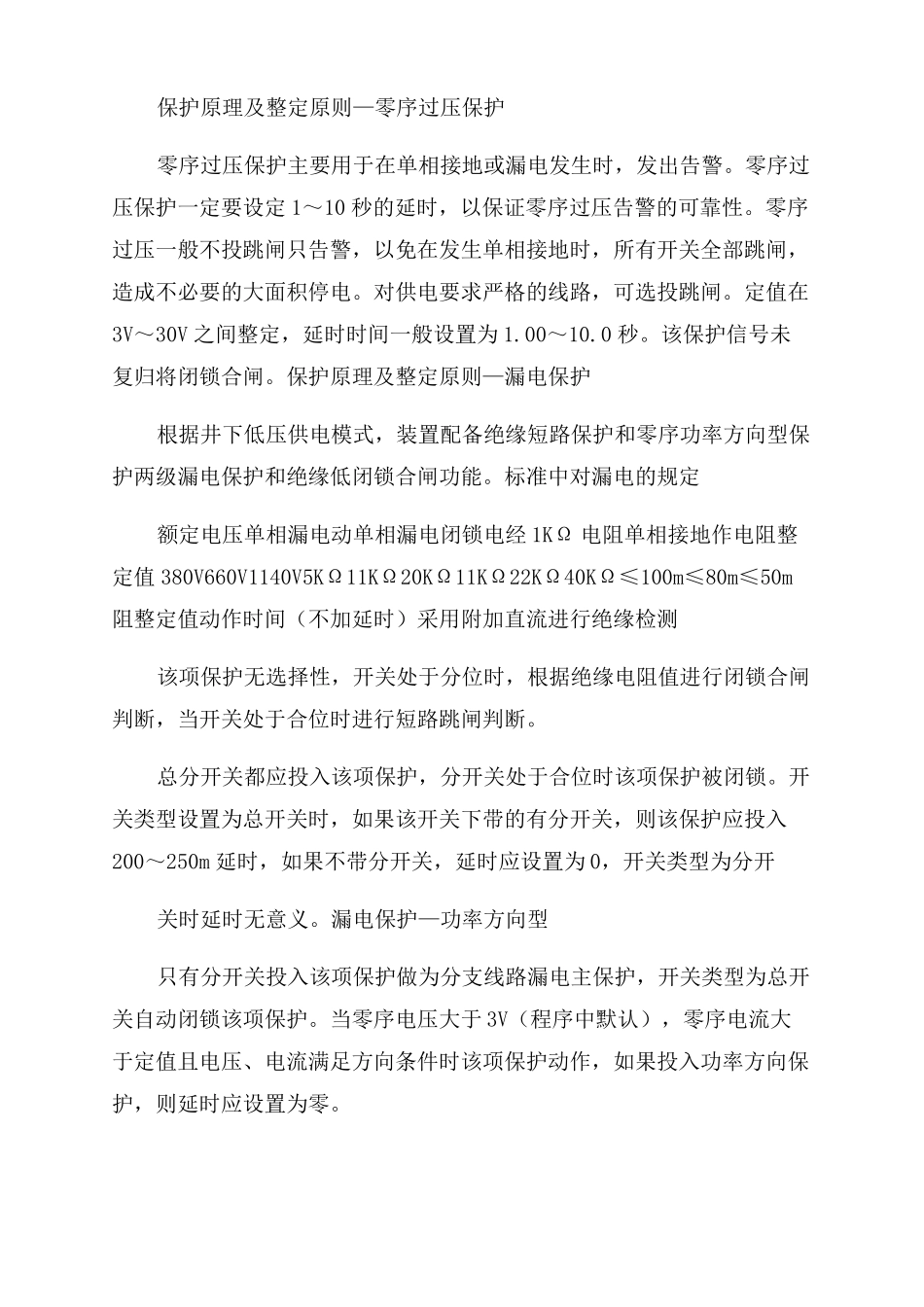

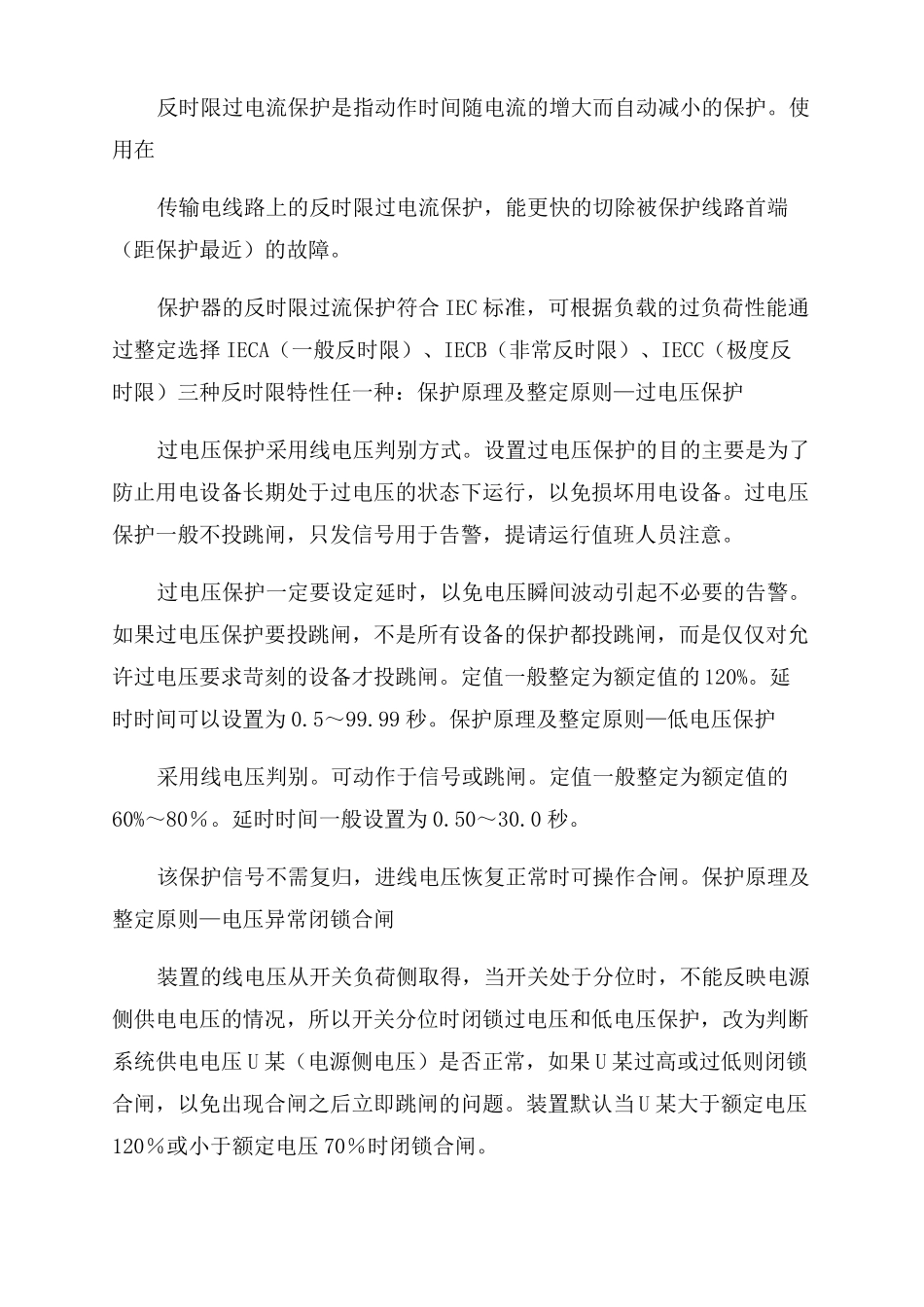

低压开关整定方法保护原理和整定原则—过负荷启动元件整定原则：按躲开最大负荷电流整定,一般取最大负荷电流的1.1倍。注：该定值应小于三段式过流和反时限过流的定值。保护原理及整定原则—三段式过流保护原理：包括电流速断保护、两段定时限过流保护。电流速断也称作过流I段，两段定时限过流也称作过流II段和过流III段。过流I段用作短路保护，过流II段、过流III段用作后备保护。速断保护，投入小延时选项（为50m），主要是防止空载投入大型变压器时产生的励磁涌流冲击，使速断保护误动，导致投不上变压器的情况发生。小延时时间可设置。一般来说，变压器容量在600KVA以上时，速断保护就要投入50m的小延时。保护原理及整定原则—三段式过流定时限过流的延时主要用来保证保护装置的选择性，根据实际电网情况整定。相邻保护的动作时间，自负荷向电源方向逐级增大。经电压闭锁主要是为了提高电流保护的可靠性和灵敏度。因为真正发生短路故障时，电压会急剧下降，如果只是电流大于定值，而电压正常，就表示线路不是真正的短路故障，保护不动作。如果电流大于定值的同时电压也低于定值，这时就表示线路发生了真正短路故障，保护动作切断故障。注：I段定值应大于II段定值，II段定值应大于III段定值，延时时间反之。保护原理及整定原则—反时限过流反时限过电流保护是指动作时间随电流的增大而自动减小的保护。使用在传输电线路上的反时限过电流保护，能更快的切除被保护线路首端（距保护最近）的故障。保护器的反时限过流保护符合IEC标准，可根据负载的过负荷性能通过整定选择IECA（一般反时限）、IECB（非常反时限）、IECC（极度反时限）三种反时限特性任一种：保护原理及整定原则—过电压保护过电压保护采用线电压判别方式。设置过电压保护的目的主要是为了防止用电设备长期处于过电压的状态下运行，以免损坏用电设备。过电压保护一般不投跳闸，只发信号用于告警，提请运行值班人员注意。过电压保护一定要设定延时，以免电压瞬间波动引起不必要的告警。如果过电压保护要投跳闸，不是所有设备的保护都投跳闸，而是仅仅对允许过电压要求苛刻的设备才投跳闸。定值一般整定为额定值的120%。延时时间可以设置为0.5～99.99秒。保护原理及整定原则—低电压保护采用线电压判别。可动作于信号或跳闸。定值一般整定为额定值的60%～80％。延时时间一般设置为0.50～30.0秒。该保护信号不需复归，进线电压恢复正常时可操作合闸。保护原理及整定原则—电压异常闭锁合闸装置的线电压从开关负荷侧取得，当开关处于分位时，不能反映电源侧供电电压的情况，所以开关分位时闭锁过电压和低电压保护，改为判断系统供电电压U某（电源侧电压）是否正常，如果U某过高或过低则闭锁合闸，以免出现合闸之后立即跳闸的问题。装置默认当U某大于额定电压120％或小于额定电压70％时闭锁合闸。保护原理及整定原则—零序过压保护零序过压保护主要用于在单相接地或漏电发生时，发出告警。零序过压保护一定要设定1～10秒的延时，以保证零序过压告警的可靠性。零序过压一般不投跳闸只告警，以免在发生单相接地时，所有开关全部跳闸，造成不必要的大面积停电。对供电要求严格的线路，可选投跳闸。定值在3V～30V之间整定，延时时间一般设置为1.00～10.0秒。该保护信号未复归将闭锁合闸。保护原理及整定原则—漏电保护根据井下低压供电模式，装置配备绝缘短路保护和零序功率方向型保护两级漏电保护和绝缘低闭锁合闸功能。标准中对漏电的规定额定电压单相漏电动单相漏电闭锁电经1KΩ电阻单相接地作电阻整定值380V660V1140V5KΩ11KΩ20KΩ11KΩ22KΩ40KΩ≤100m≤80m≤50m阻整定值动作时间（不加延时）采用附加直流进行绝缘检测该项保护无选择性，开关处于分位时，根据绝缘电阻值进行闭锁合闸判断，当开关处于合位时进行短路跳闸判断。总分开关都应投入该项保护，分开关处于合位时该项保护被闭锁。开关类型设置为总开关时，如果该开关下带的有分开关，则该保护应投入200～250m延时，如果不带分开关，延时应设置为0，开关类型为分开关时延时无意义。漏电保护—功率方向型只有分开关投入该项保护做为分支线路漏电主保护，开关类型为...
