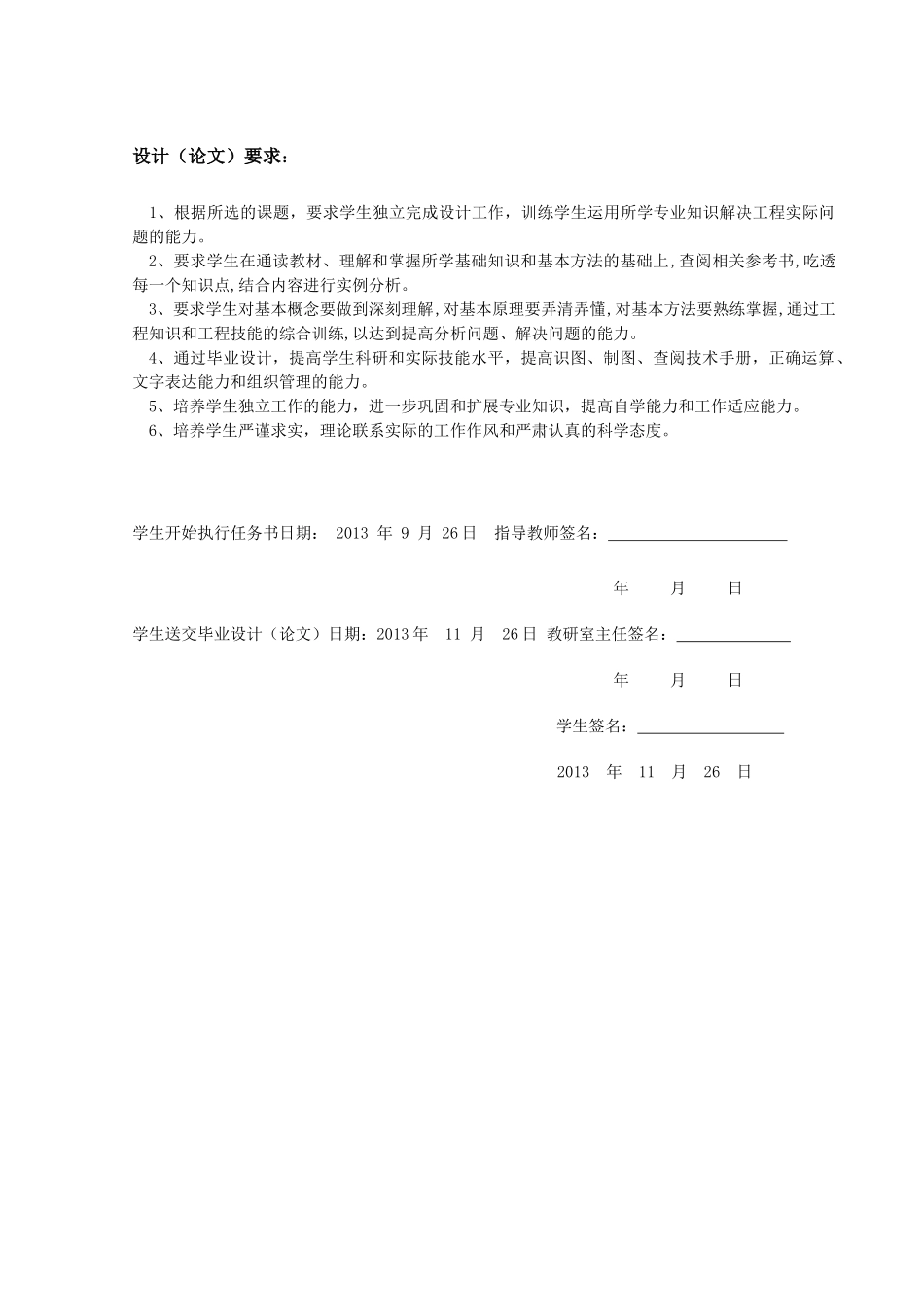

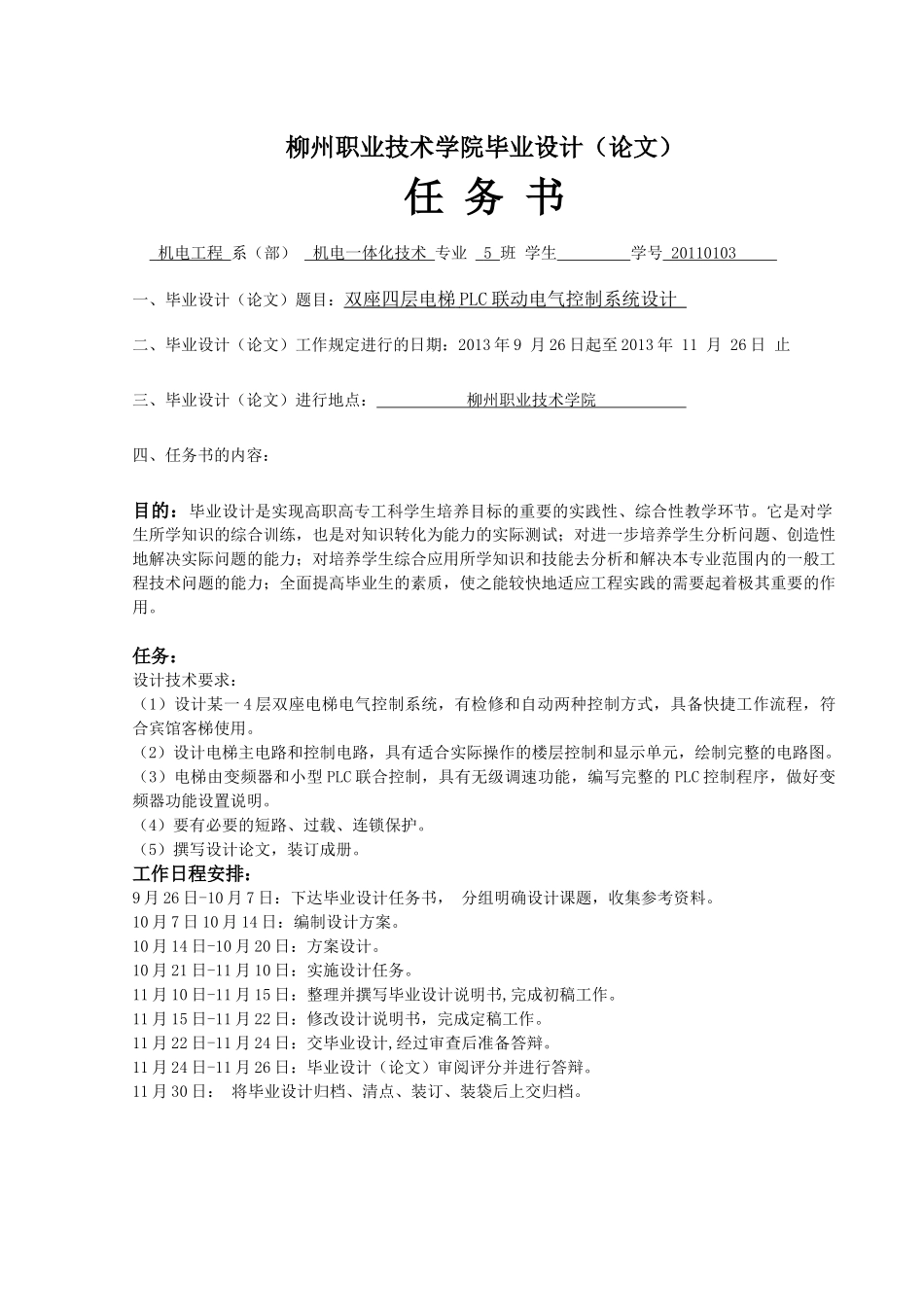

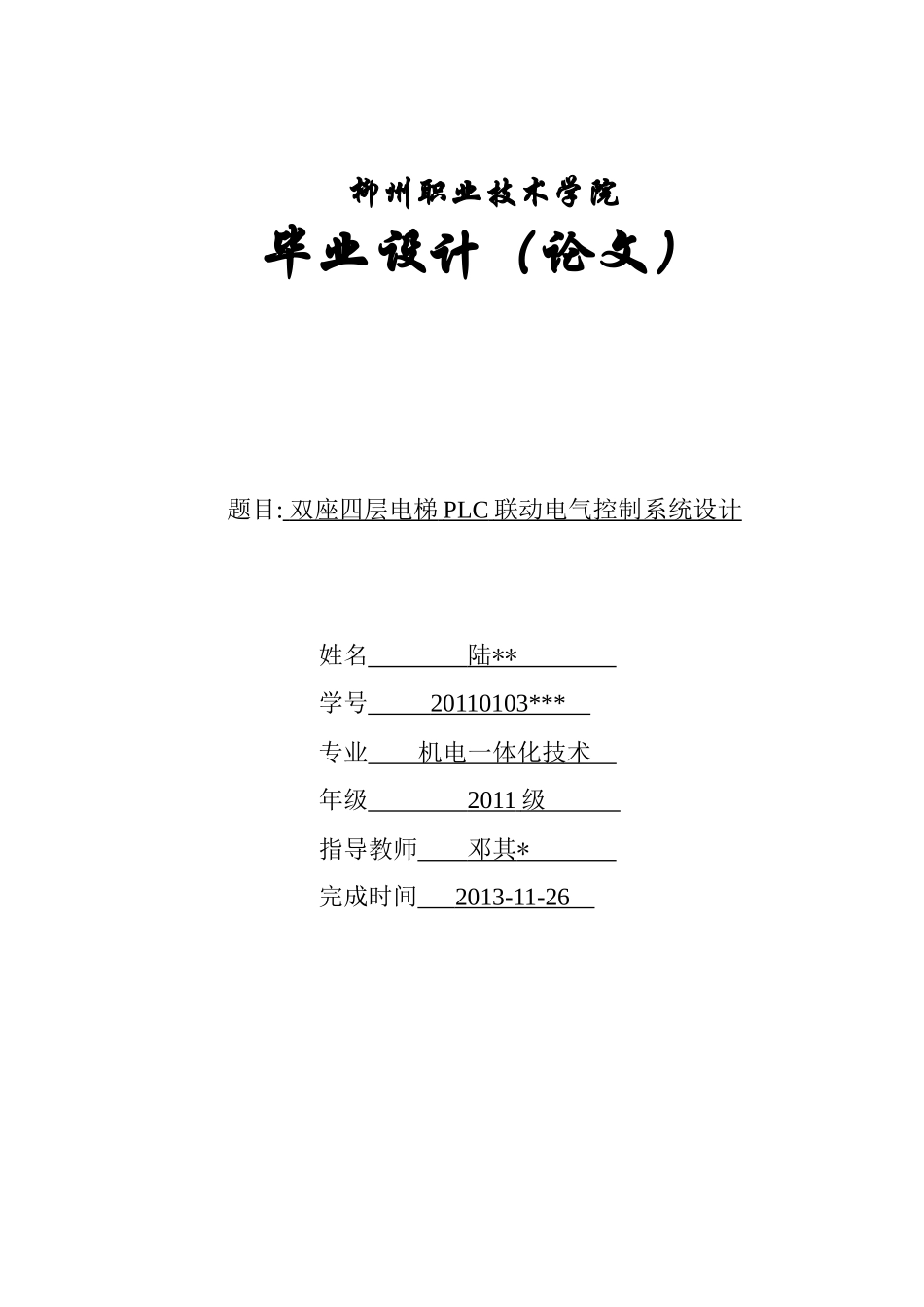

柳州职业技术学院毕业设计（论文）题目:双座四层电梯PLC联动电气控制系统设计姓名陆**学号20110103***专业机电一体化技术年级2011级指导教师邓其*完成时间2013-11-26柳州职业技术学院毕业设计（论文）任务书机电工程系（部）机电一体化技术专业5班学生学号20110103一、毕业设计（论文）题目：双座四层电梯PLC联动电气控制系统设计二、毕业设计（论文）工作规定进行的日期：2013年9月26日起至2013年11月26日止三、毕业设计（论文）进行地点：柳州职业技术学院四、任务书的内容：目的：毕业设计是实现高职高专工科学生培养目标的重要的实践性、综合性教学环节。它是对学生所学知识的综合训练，也是对知识转化为能力的实际测试；对进一步培养学生分析问题、创造性地解决实际问题的能力；对培养学生综合应用所学知识和技能去分析和解决本专业范围内的一般工程技术问题的能力；全面提高毕业生的素质，使之能较快地适应工程实践的需要起着极其重要的作用。任务：设计技术要求：（1）设计某一4层双座电梯电气控制系统，有检修和自动两种控制方式，具备快捷工作流程，符合宾馆客梯使用。（2）设计电梯主电路和控制电路，具有适合实际操作的楼层控制和显示单元，绘制完整的电路图。（3）电梯由变频器和小型PLC联合控制，具有无级调速功能，编写完整的PLC控制程序，做好变频器功能设置说明。（4）要有必要的短路、过载、连锁保护。（5）撰写设计论文，装订成册。工作日程安排：9月26日-10月7日：下达毕业设计任务书，分组明确设计课题，收集参考资料。10月7日10月14日：编制设计方案。10月14日-10月20日：方案设计。10月21日-11月10日：实施设计任务。11月10日-11月15日：整理并撰写毕业设计说明书,完成初稿工作。11月15日-11月22日：修改设计说明书，完成定稿工作。11月22日-11月24日：交毕业设计,经过审查后准备答辩。11月24日-11月26日：毕业设计（论文）审阅评分并进行答辩。11月30日：将毕业设计归档、清点、装订、装袋后上交归档。设计（论文）要求：1、根据所选的课题，要求学生独立完成设计工作，训练学生运用所学专业知识解决工程实际问题的能力。2、要求学生在通读教材、理解和掌握所学基础知识和基本方法的基础上,查阅相关参考书,吃透每一个知识点,结合内容进行实例分析。3、要求学生对基本概念要做到深刻理解,对基本原理要弄清弄懂,对基本方法要熟练掌握,通过工程知识和工程技能的综合训练,以达到提高分析问题、解决问题的能力。4、通过毕业设计，提高学生科研和实际技能水平，提高识图、制图、查阅技术手册，正确运算、文字表达能力和组织管理的能力。5、培养学生独立工作的能力，进一步巩固和扩展专业知识，提高自学能力和工作适应能力。6、培养学生严谨求实，理论联系实际的工作作风和严肃认真的科学态度。学生开始执行任务书日期：2013年9月26日指导教师签名：年月日学生送交毕业设计（论文）日期：2013年11月26日教研室主任签名：年月日学生签名：2013年11月26日目录摘要........................................................1引言........................................................2第1章绪论...............................................41.1课题研究的背景..........................................41.2课题研究的意义..........................................51.3课题的提出..............................................6第2章器件的选择..............................................92.1PLC的选择...............................................92.1.1PLC介绍............................................92.1.2工作原理..........................................112.2系统结构................................................132.2.1变频调速系统的分析及选择...........................15第3章双电梯控制系统的设计...................................183.1电梯简介................................................183.1.1电梯的定义........................................183.1.2电梯的组成及功能.........................
