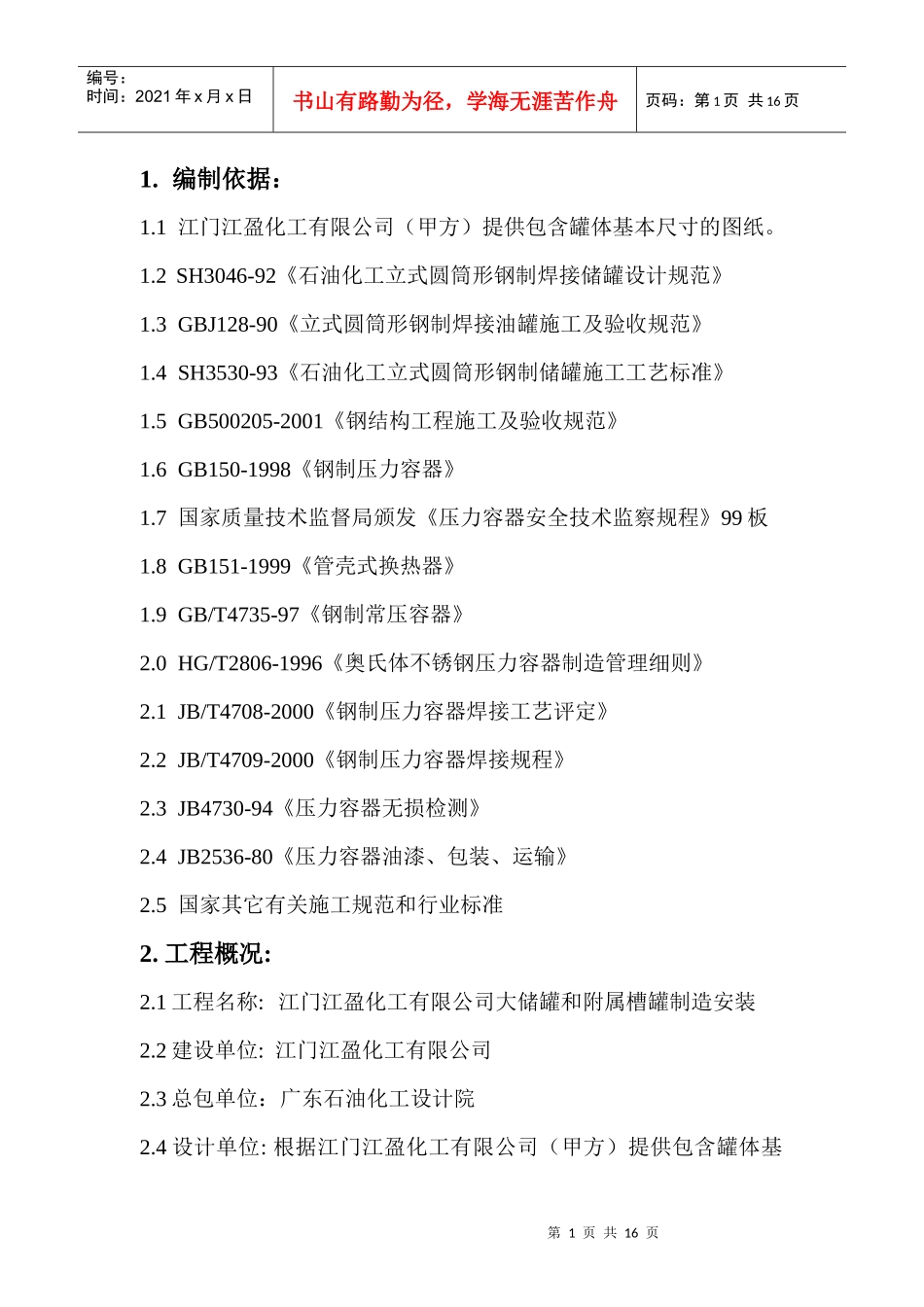

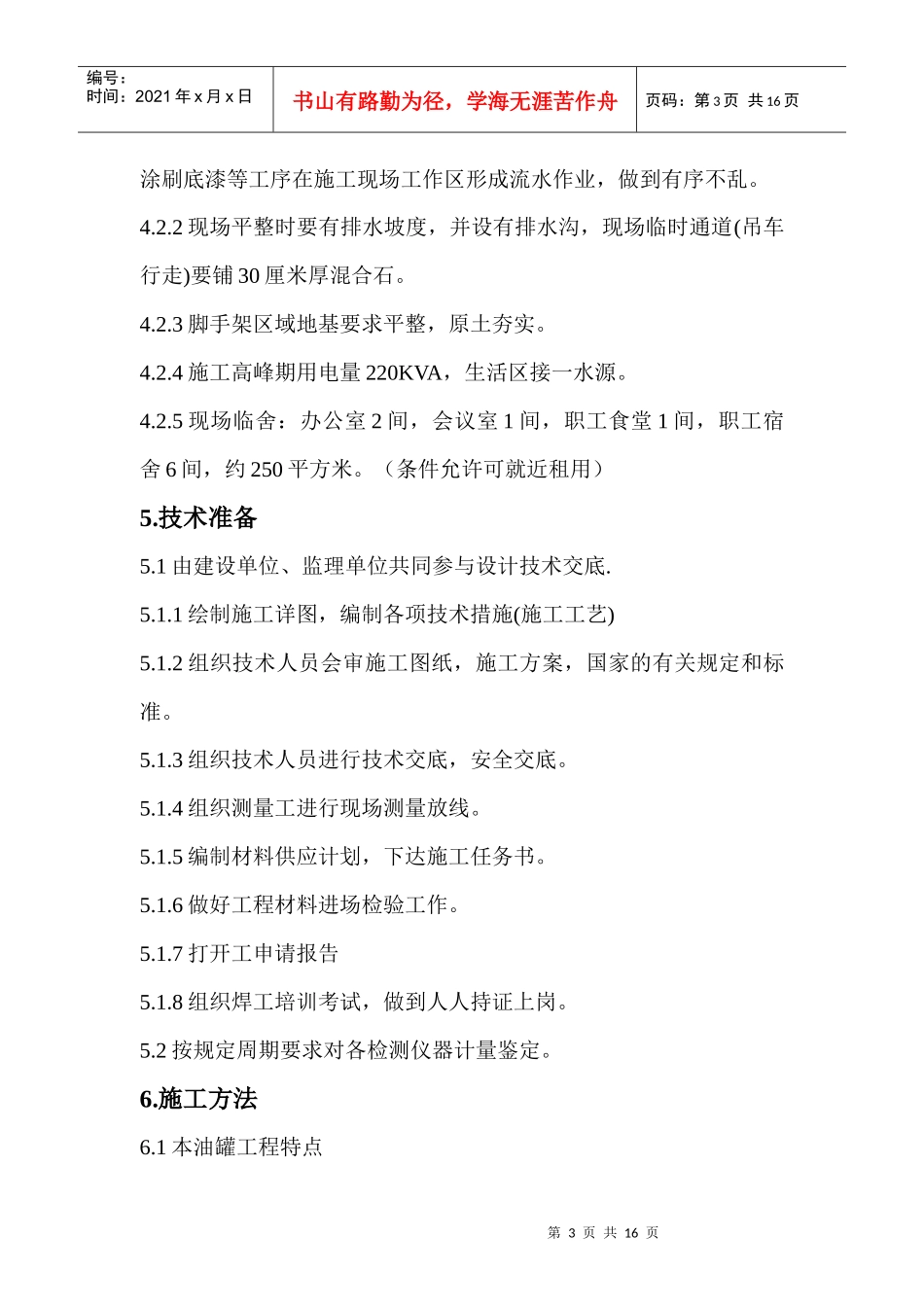

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页1.编制依据：1.1江门江盈化工有限公司（甲方）提供包含罐体基本尺寸的图纸。1.2SH3046-92《石油化工立式圆筒形钢制焊接储罐设计规范》1.3GBJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》1.4SH3530-93《石油化工立式圆筒形钢制储罐施工工艺标准》1.5GB500205-2001《钢结构工程施工及验收规范》1.6GB150-1998《钢制压力容器》1.7国家质量技术监督局颁发《压力容器安全技术监察规程》99板1.8GB151-1999《管壳式换热器》1.9GB/T4735-97《钢制常压容器》2.0HG/T2806-1996《奥氏体不锈钢压力容器制造管理细则》2.1JB/T4708-2000《钢制压力容器焊接工艺评定》2.2JB/T4709-2000《钢制压力容器焊接规程》2.3JB4730-94《压力容器无损检测》2.4JB2536-80《压力容器油漆、包装、运输》2.5国家其它有关施工规范和行业标准2.工程概况:2.1工程名称:江门江盈化工有限公司大储罐和附属槽罐制造安装2.2建设单位:江门江盈化工有限公司2.3总包单位：广东石油化工设计院2.4设计单位:根据江门江盈化工有限公司（甲方）提供包含罐体基第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页本尺寸的图纸由承包方提供设计图纸，并经业主认可。2.5施工单位:2.6本工程位于江门江盈化工有限公司公司，工程内容：15个50~600T储罐、1个100m2换热器和18台槽罐的制作，包括罐体、上下人孔、液位计、盘梯（带护栏）、罐顶栏杆、盘管等内容。3指导思想:3.1严格执行国家有关规范和标准，严密组织，精心设计，精心施工。3.2加强施工现场工程管理，建设文明工地，工程一次性合格100%。优良率达到90%，消除安全、质量事故，缩短工期，降低工程成本。3.3坚持满足用户使用功能，确保结构稳定，降低工程总造价的思想，为用户着想，服务与于用户。4施工准备4.1现场施工组织机构现场以本工程严格按项目法施工，建立必须项目经理为首的项目领导班子，制度项目管理方法，落实岗位责任制，对各个工序的工作作出合理的安排，实行正确的项目经理制度，建立科学的管理制度，对生产实行统一指挥，保证生产经营顺利的进行。详见施工组织机构框图(一)4.2现场平面布置4.2.1根据该工程的现场情况，将合理规划平面图，钢板下料，喷沙，第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页涂刷底漆等工序在施工现场工作区形成流水作业，做到有序不乱。4.2.2现场平整时要有排水坡度，并设有排水沟，现场临时通道(吊车行走)要铺30厘米厚混合石。4.2.3脚手架区域地基要求平整，原土夯实。4.2.4施工高峰期用电量220KVA，生活区接一水源。4.2.5现场临舍：办公室2间，会议室1间，职工食堂1间，职工宿舍6间，约250平方米。（条件允许可就近租用）5.技术准备5.1由建设单位、监理单位共同参与设计技术交底.5.1.1绘制施工详图，编制各项技术措施(施工工艺)5.1.2组织技术人员会审施工图纸，施工方案，国家的有关规定和标准。5.1.3组织技术人员进行技术交底，安全交底。5.1.4组织测量工进行现场测量放线。5.1.5编制材料供应计划，下达施工任务书。5.1.6做好工程材料进场检验工作。5.1.7打开工申请报告5.1.8组织焊工培训考试，做到人人持证上岗。5.2按规定周期要求对各检测仪器计量鉴定。6.施工方法6.1本油罐工程特点第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页6.1.2本油罐工程设计压力为正压：2kPa，负压0.5kPa；设计温度-5~35℃℃：公称容量为600~50吨。储罐结构为固定顶锥底贮罐。由于贮罐的体积大，故只能在现场制作。6.1.3根据我公司储罐施工经验，针对本工程油罐实际情况，拟采用倒装法施工。7.施工顺序7.1材料进场:（不锈钢部分详见奥氏不锈钢施工工艺规程）材料是储罐制作，安装生产所需各种物质的供应。所以钢材零配件必须按设计要求采购，必须严格控制材料的数量，质量，规格，材质单，合格证。储罐所用的钢材、配件、焊接材料以及其它材料必须具备质量合格证书或质量复验验收合格报告。钢板进场，应进行...
