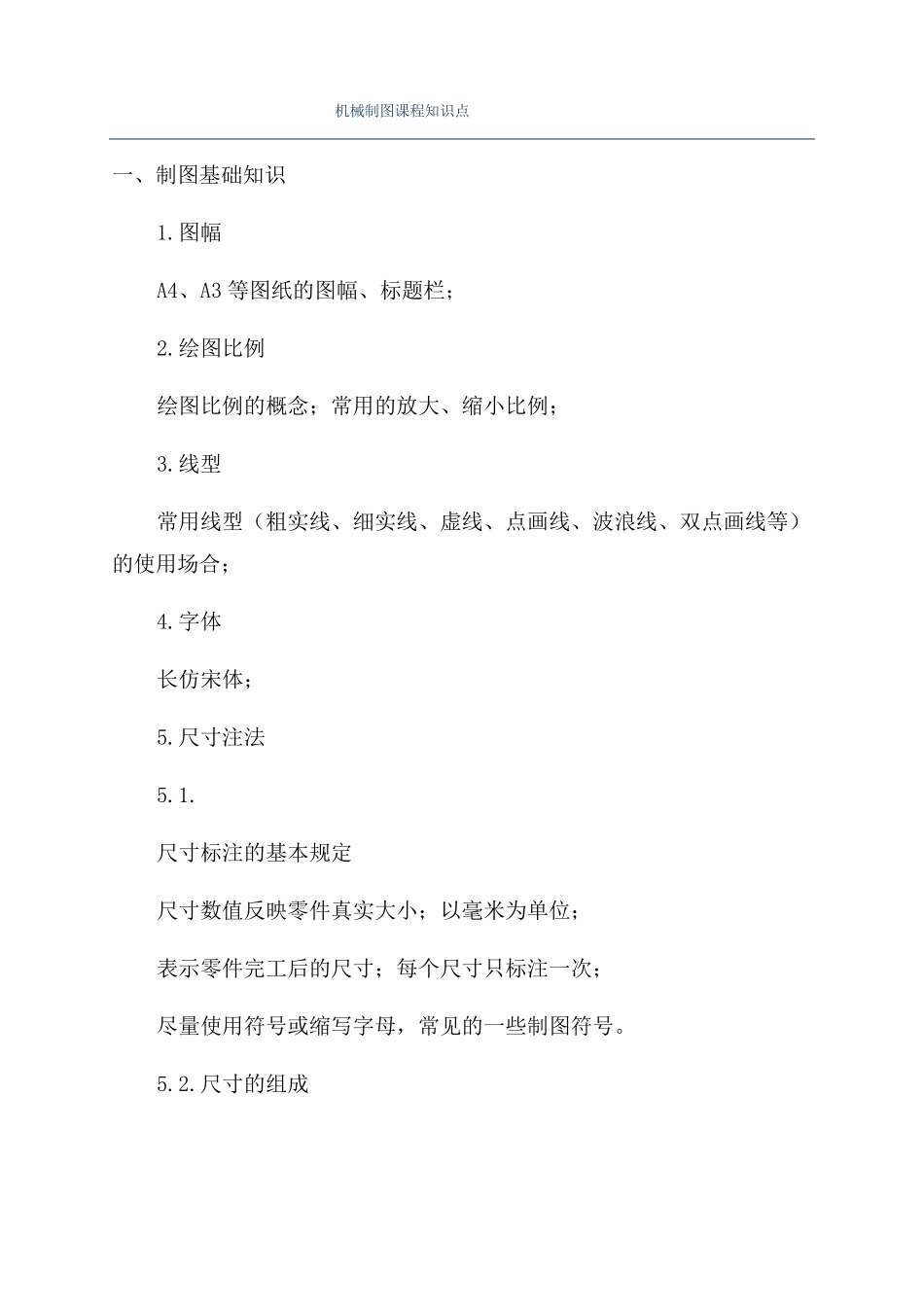

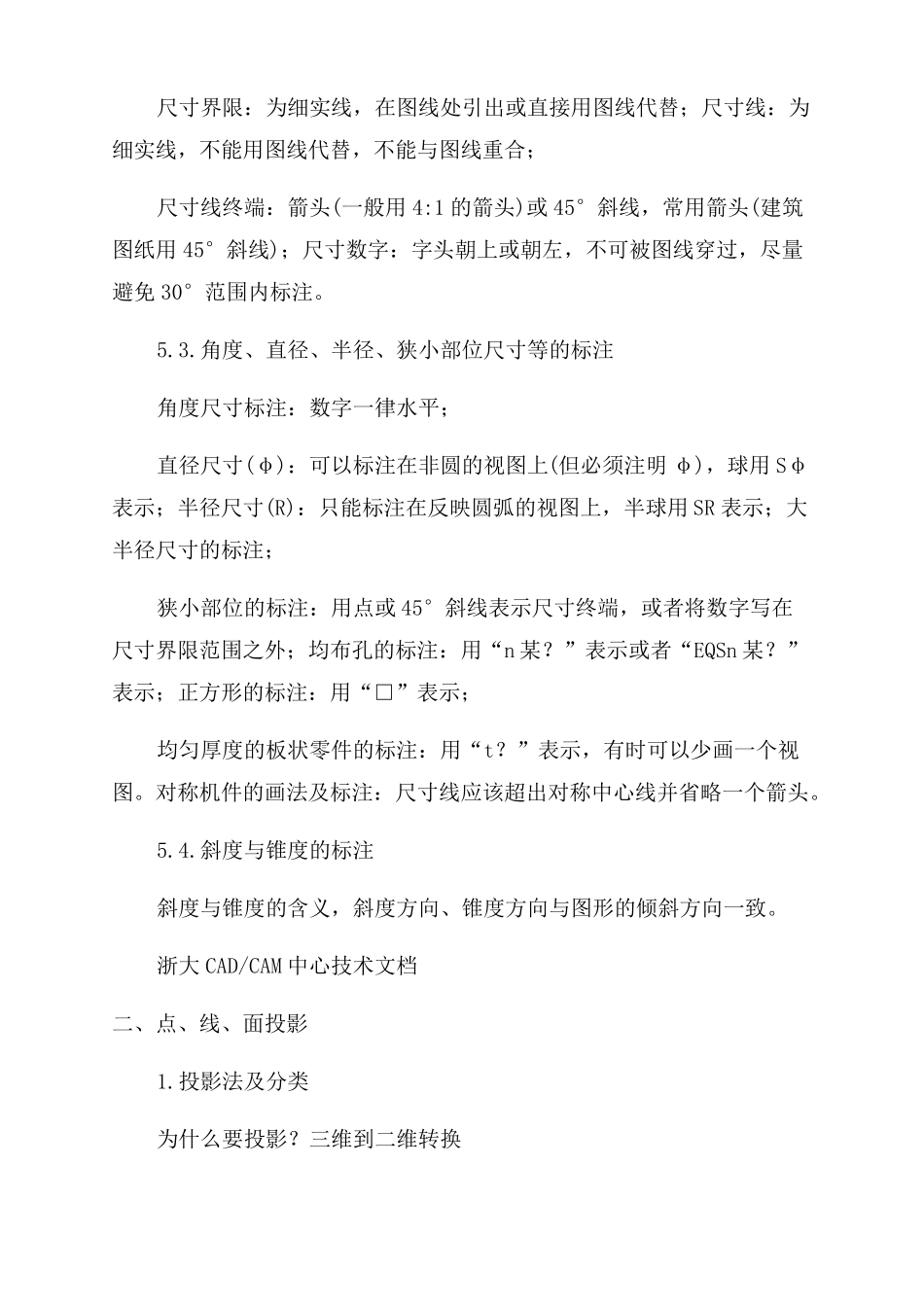

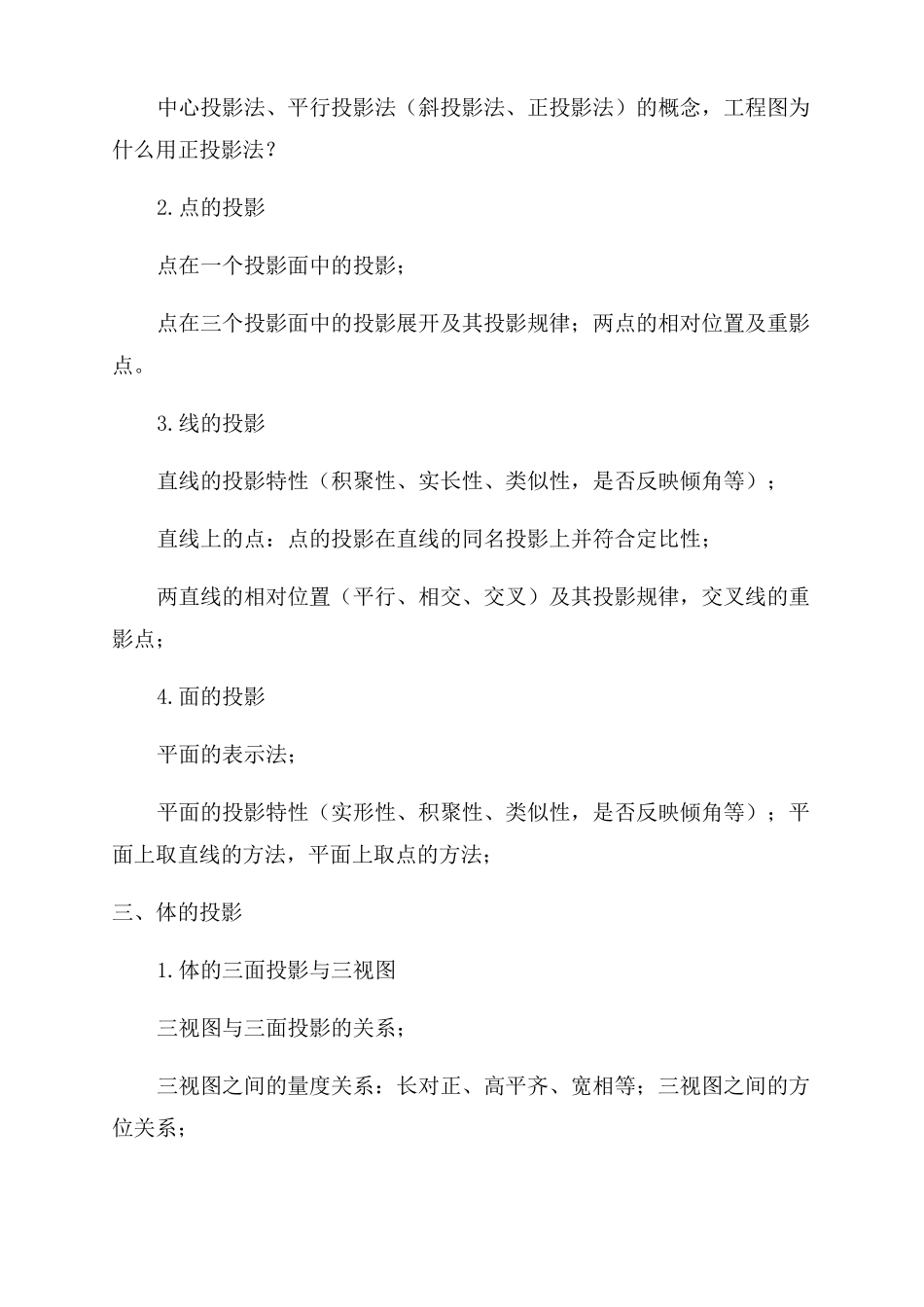

机械制图课程知识点一、制图基础知识1.图幅A4、A3等图纸的图幅、标题栏；2.绘图比例绘图比例的概念；常用的放大、缩小比例；3.线型常用线型（粗实线、细实线、虚线、点画线、波浪线、双点画线等）的使用场合；4.字体长仿宋体；5.尺寸注法5.1.尺寸标注的基本规定尺寸数值反映零件真实大小；以毫米为单位；表示零件完工后的尺寸；每个尺寸只标注一次；尽量使用符号或缩写字母，常见的一些制图符号。5.2.尺寸的组成尺寸界限：为细实线，在图线处引出或直接用图线代替；尺寸线：为细实线，不能用图线代替，不能与图线重合；尺寸线终端：箭头(一般用4:1的箭头)或45°斜线，常用箭头(建筑图纸用45°斜线)；尺寸数字：字头朝上或朝左，不可被图线穿过，尽量避免30°范围内标注。5.3.角度、直径、半径、狭小部位尺寸等的标注角度尺寸标注：数字一律水平；直径尺寸(φ)：可以标注在非圆的视图上(但必须注明φ)，球用Sφ表示；半径尺寸(R)：只能标注在反映圆弧的视图上，半球用SR表示；大半径尺寸的标注；狭小部位的标注：用点或45°斜线表示尺寸终端，或者将数字写在尺寸界限范围之外；均布孔的标注：用“n某？”表示或者“EQSn某？”表示；正方形的标注：用“□”表示；均匀厚度的板状零件的标注：用“t？”表示，有时可以少画一个视图。对称机件的画法及标注：尺寸线应该超出对称中心线并省略一个箭头。5.4.斜度与锥度的标注斜度与锥度的含义，斜度方向、锥度方向与图形的倾斜方向一致。浙大CAD/CAM中心技术文档二、点、线、面投影1.投影法及分类为什么要投影？三维到二维转换中心投影法、平行投影法（斜投影法、正投影法）的概念，工程图为什么用正投影法？2.点的投影点在一个投影面中的投影；点在三个投影面中的投影展开及其投影规律；两点的相对位置及重影点。3.线的投影直线的投影特性（积聚性、实长性、类似性，是否反映倾角等）；直线上的点：点的投影在直线的同名投影上并符合定比性；两直线的相对位置（平行、相交、交叉）及其投影规律，交叉线的重影点；4.面的投影平面的表示法；平面的投影特性（实形性、积聚性、类似性，是否反映倾角等）；平面上取直线的方法，平面上取点的方法；三、体的投影1.体的三面投影与三视图三视图与三面投影的关系；三视图之间的量度关系：长对正、高平齐、宽相等；三视图之间的方位关系；2.基本体的三视图2.1棱柱体（平面立体）棱柱的组成、棱柱的三视图；棱柱表面取点（利用积聚性），并判断可见性；2.2棱锥体（平面立体）棱锥的组成、棱锥的三视图；棱锥面上取点（辅助截平面法、过锥顶的辅助直线法），并判断可见性；2.3圆柱体（回转体）圆柱的组成、圆柱的三视图；圆柱面上取点（利用积聚性），并判断可见性；2.4圆锥体（回转体）圆锥的组成、圆锥的三视图；圆锥面上取点（韦圆法、过锥顶的辅助直线法），并判断可见性；-2-浙大CAD/CAM中心技术文档2.5球体（回转体）球的组成、球的三视图；球面上取点（韦圆法），并判断可见性3.简单叠加体的三视图3.1简单叠加体的叠加形式及表面过渡关系回转体与回转体叠加，有过渡分界线；回转体与平面题叠加，有过渡分界线；平面题与平面叠加，可能有过渡线（实线或虚线），可能没有过渡线（平齐叠加）；3.2简单叠加体的三视图作图方法形体分解，弄清它们之间的叠加方式；逐个形体画三视图，并分析表面过渡关系；加深（针对手工绘图）、检查；3.3简单叠加体的读图方法弄清图线、线框的含义；利用线框分析表面的相对位置关系；利用虚、实线区分相对位置关系；几个视图对照分析，确定物体的形状；四、截交、相贯1.截交线1.1截交的概念，截交线的性质封闭性、共有性、表面性；截交线的形状由什么决定？（被截立体形状，截平面与基本立体的相对位置）截交线的投影形状由什么决定？（截平面与投影面的相对位置）1.2平面立体的截交线截交线的性质：封闭的平面多边形；求截交线的方法：棱法；求截交线的步骤：空间分析，投影分析，分别画出交线（交点）并连成多边形，检查（是否有类似性等）；1.3回转体的截交线截交线的性质：封闭性、共有性；求截交线的方法：求共有点；求截交线的步骤：空间分析，投影分析，分别...
