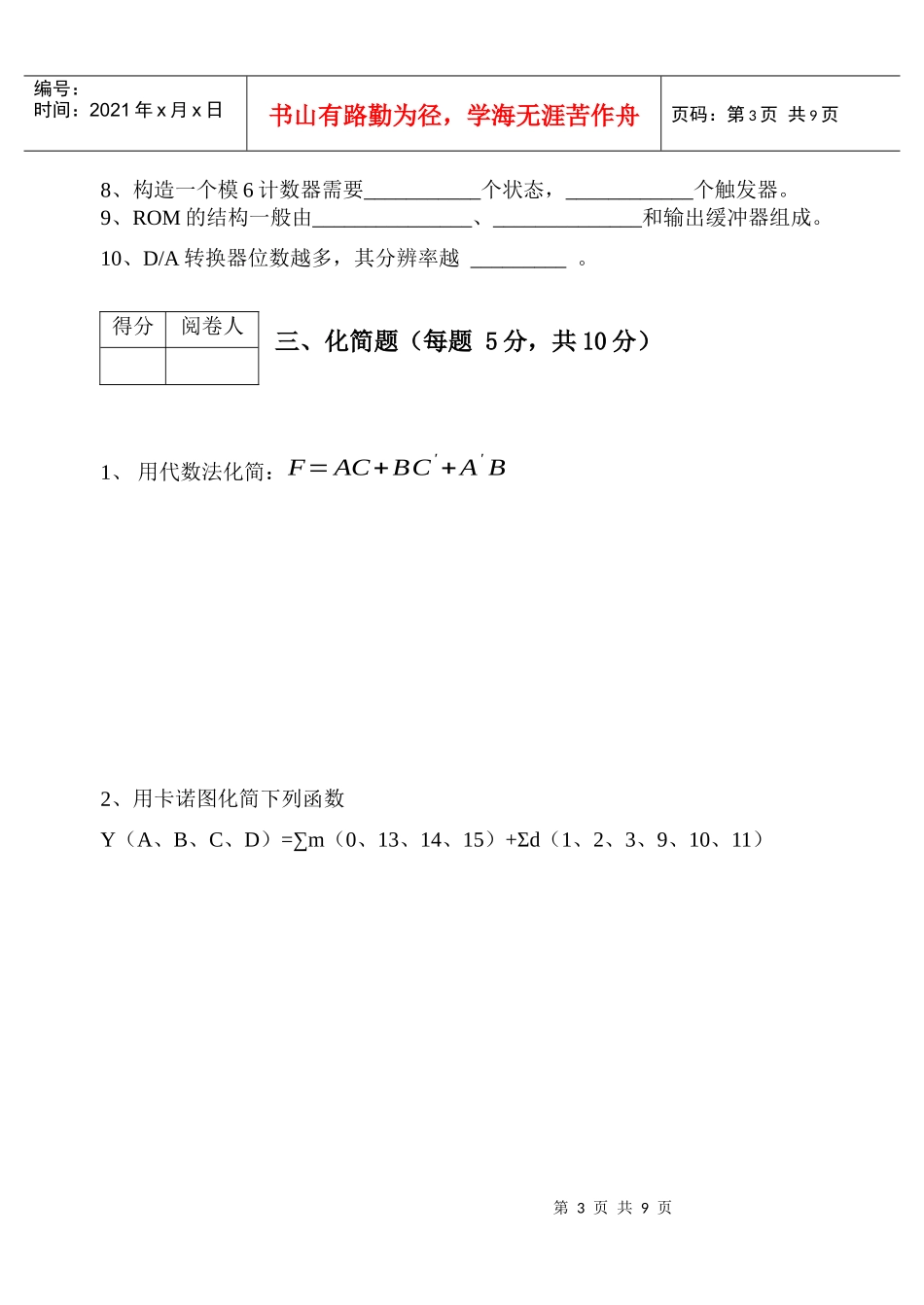

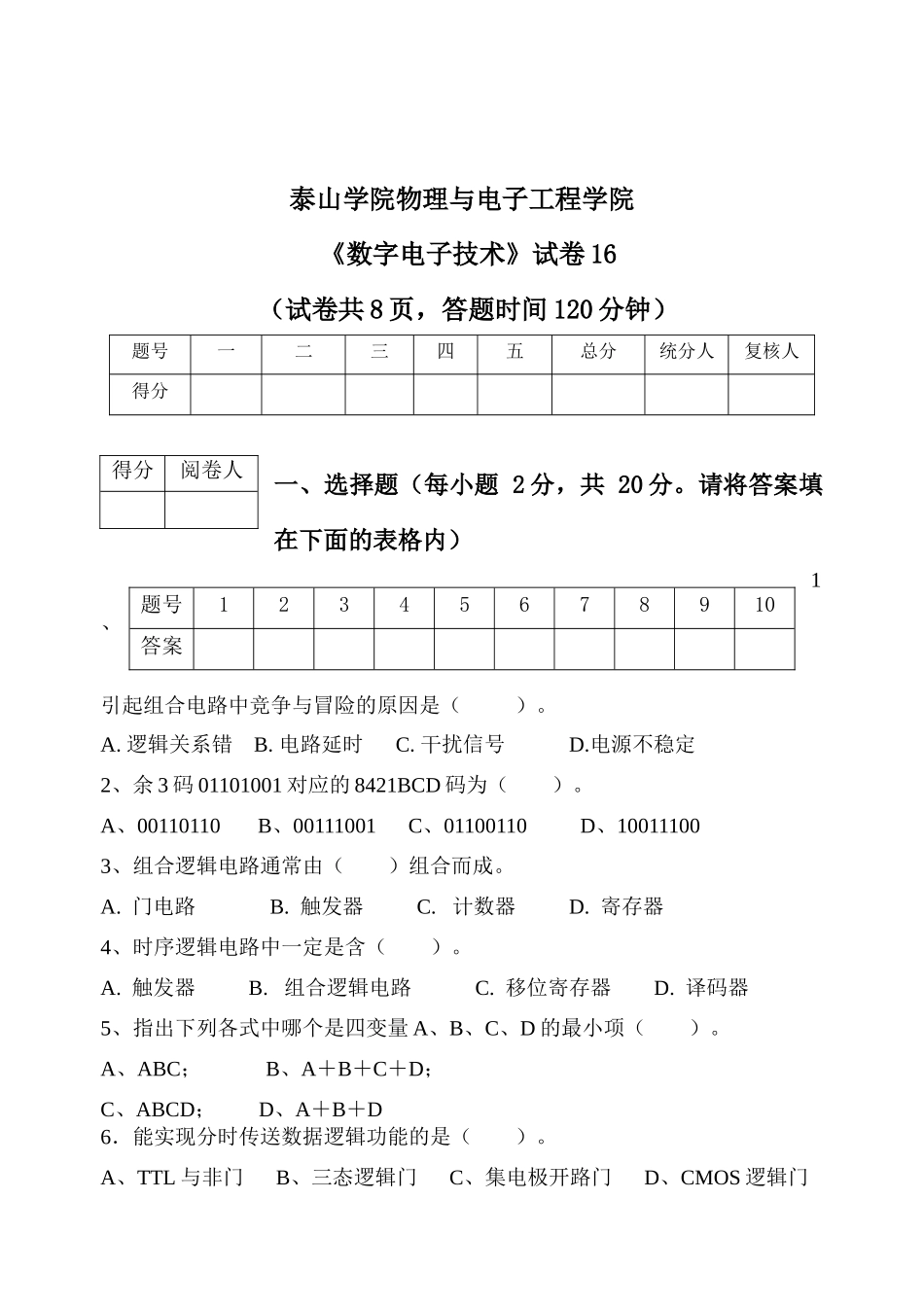

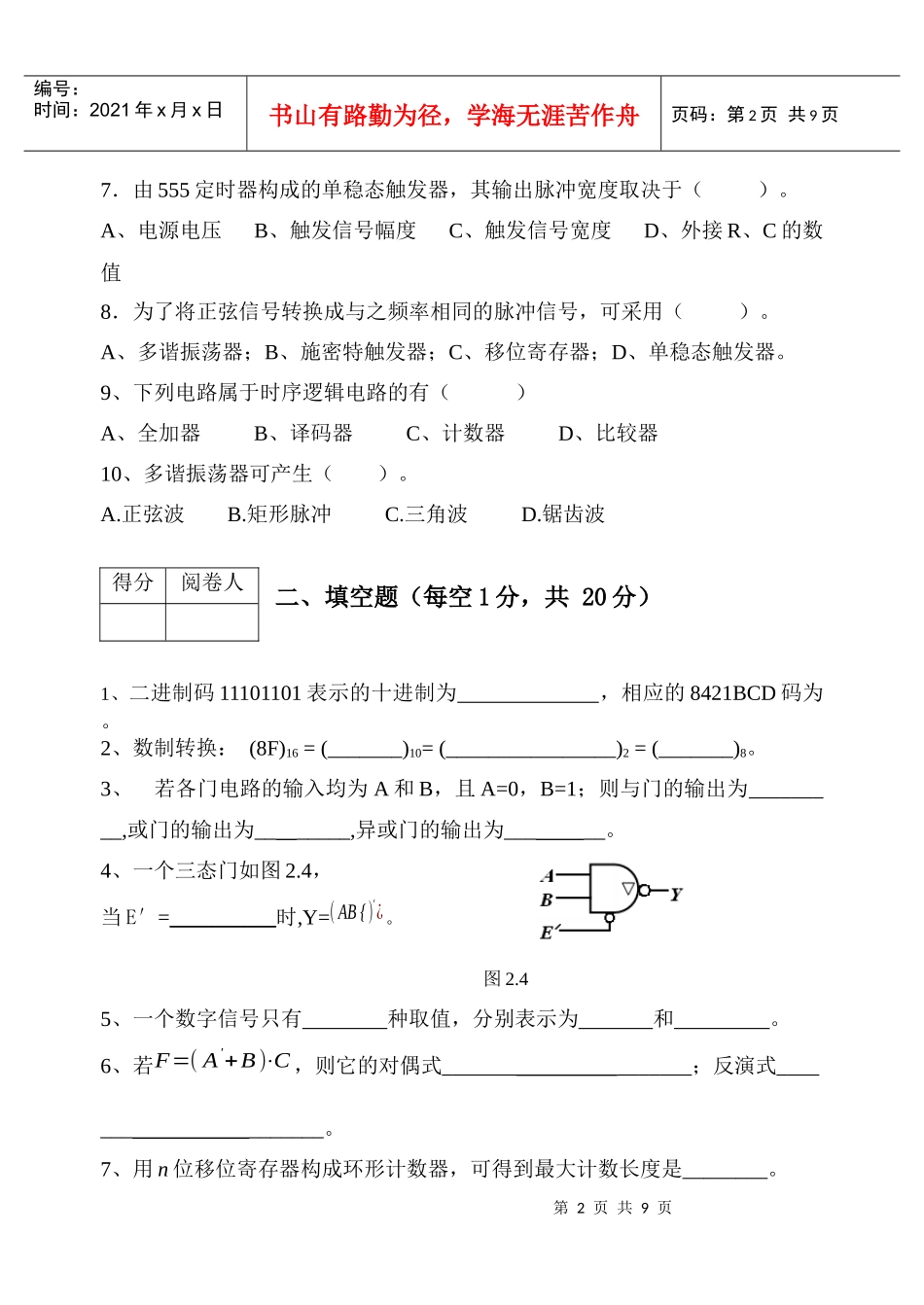

泰山学院物理与电子工程学院《数字电子技术》试卷16（试卷共8页，答题时间120分钟）题号一二三四五总分统分人复核人得分一、选择题（每小题2分，共20分。请将答案填在下面的表格内）1、引起组合电路中竞争与冒险的原因是（）。A.逻辑关系错B.电路延时C.干扰信号D.电源不稳定2、余3码01101001对应的8421BCD码为（）。A、00110110B、00111001C、01100110D、100111003、组合逻辑电路通常由（）组合而成。A.门电路B.触发器C.计数器D.寄存器4、时序逻辑电路中一定是含（）。A.触发器B.组合逻辑电路C.移位寄存器D.译码器5、指出下列各式中哪个是四变量A、B、C、D的最小项（）。A、ABC；B、A＋B＋C＋D；C、ABCD；D、A＋B＋D6．能实现分时传送数据逻辑功能的是（）。A、TTL与非门B、三态逻辑门C、集电极开路门D、CMOS逻辑门得分阅卷人题号12345678910答案第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页7．由555定时器构成的单稳态触发器，其输出脉冲宽度取决于（）。A、电源电压B、触发信号幅度C、触发信号宽度D、外接R、C的数值8．为了将正弦信号转换成与之频率相同的脉冲信号，可采用（）。A、多谐振荡器；B、施密特触发器；C、移位寄存器；D、单稳态触发器。9、下列电路属于时序逻辑电路的有（）A、全加器B、译码器C、计数器D、比较器10、多谐振荡器可产生（）。A.正弦波B.矩形脉冲C.三角波D.锯齿波二、填空题（每空1分，共20分）1、二进制码11101101表示的十进制为，相应的8421BCD码为。2、数制转换：(8F)16=(_______)10=(________________)2=(_______)8。3、若各门电路的输入均为A和B，且A=0，B=1；则与门的输出为_________,或门的输出为_______,异或门的输出为_____。4、一个三态门如图2.4，当E′=__________时,Y=(AB{)'¿。图2.45、一个数字信号只有种取值，分别表示为和。6、若F=(A'+B)⋅C，则它的对偶式______________；反演式______________。7、用n位移位寄存器构成环形计数器，可得到最大计数长度是________。得分阅卷人第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页8、构造一个模6计数器需要___________个状态，____________个触发器。9、ROM的结构一般由_______________、______________和输出缓冲器组成。10、D/A转换器位数越多，其分辨率越_________。三、化简题（每题5分，共10分）1、用代数法化简：F=AC+BC'+A'B2、用卡诺图化简下列函数Y（A、B、C、D）=∑m（0、13、14、15）+Σd（1、2、3、9、10、11）得分阅卷人第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页四、分析题（第1、2、3题每题10分，第4题5分，共35分）1、已知74HC138输出表达式如下，分析图4-1所示电路的逻辑功能。要求：（1）写出输出表达式；（2）列出真值表；（3）判断逻辑功能。图4-1得分阅卷人Y0'=(A2'A1'A0')'Y1'=(A2'A1'A0)'Y3'=(A2'A1A0)'Y2'=(A2'A1A0')'Y5'=(A2A1'A0)'Y4'=(A2A1'A0')'Y7'=(A2A1A0)'Y6'=(A2A1A0')'第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2、已知电路图如图4-2.1，时钟CP波形如图4-2.2所示,要求：各触发器的驱动方程和状态方程，并在图4-2.2中画出各触发器Q端的波形,设各输出端Q的初始状态Q=0。图4-2.1图4-2.2第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页3、分析电路4-3所示电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，判断电路能否自启动，并说明电路实现的功能。图4-3第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页4、试判断图4.4中的555定时器构成何种应用电路？若VCC=12V,求VT+、VT-及△VT的值。图4.4五、设计题（第1题8分，第2题7分，共15分）1、设计用3个开关A、B、C控制一个电灯Y的逻辑电路,要求改变任何一个得分阅卷人第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页开关的状态都能控制电...
