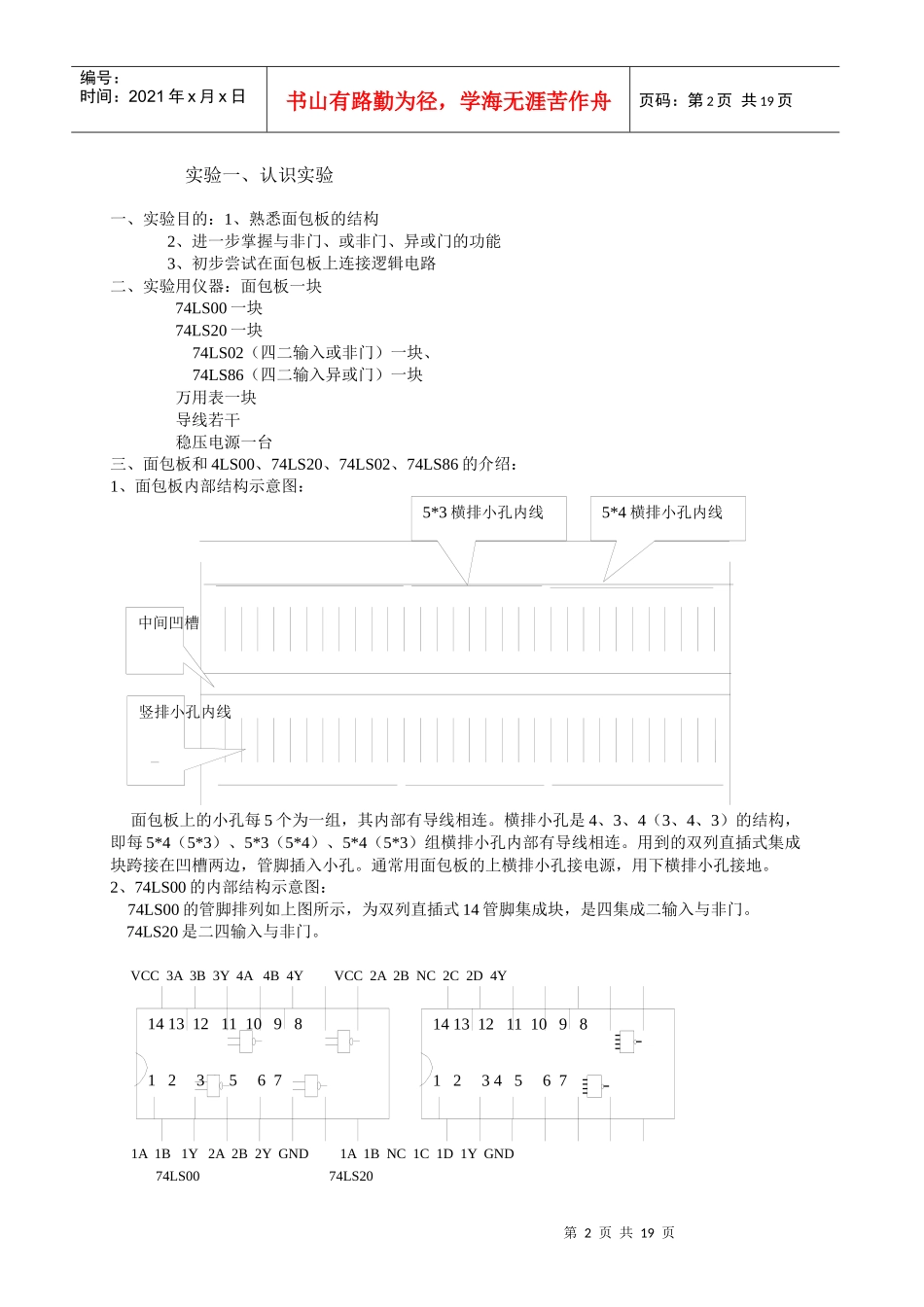

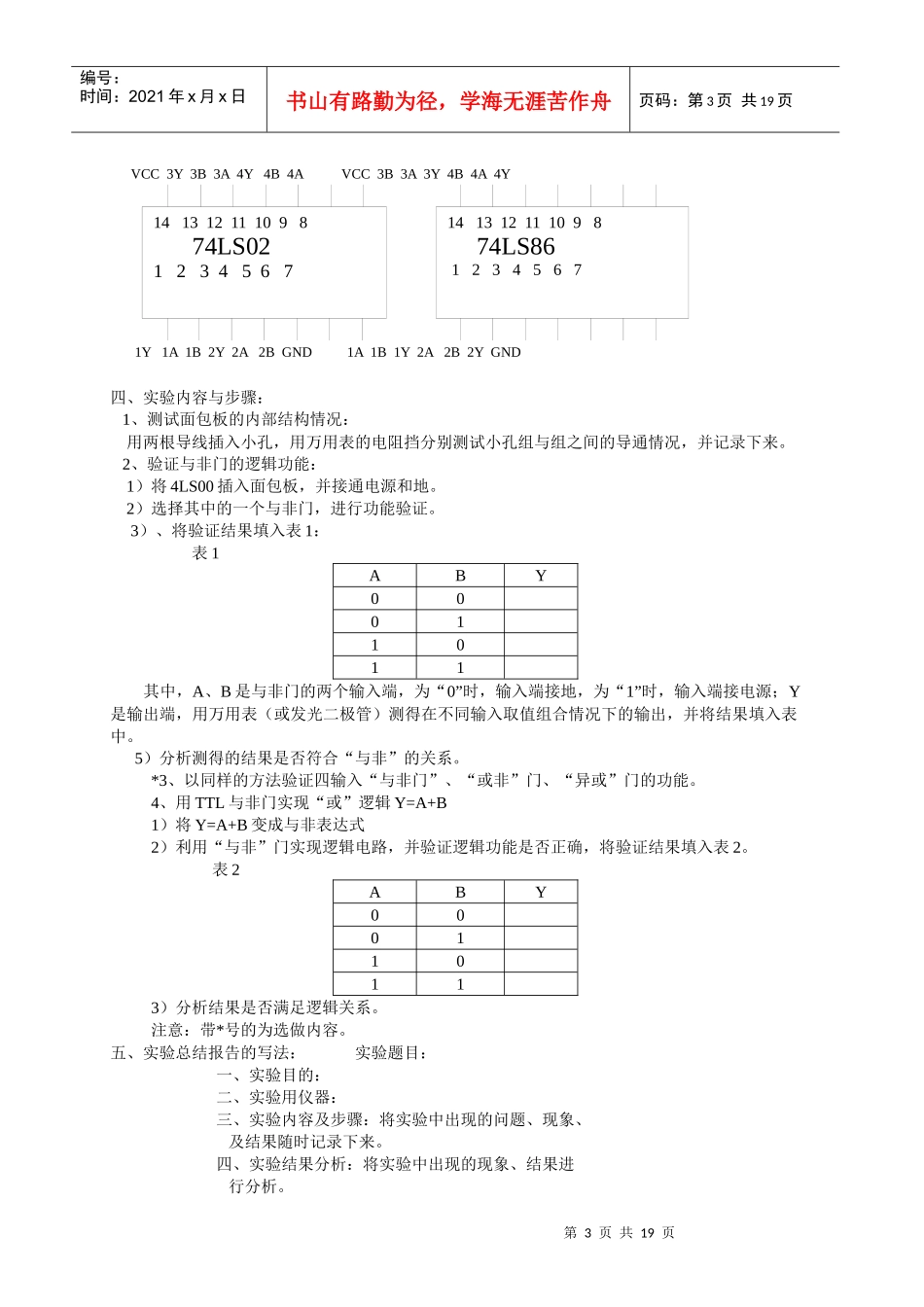

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页数字电子技术基础实验指导书第2页共19页第1页共19页中间凹槽竖排小孔内线5*3横排小孔内线5*4横排小孔内线14131211109812345671413121110981234567编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页实验一、认识实验一、实验目的：1、熟悉面包板的结构2、进一步掌握与非门、或非门、异或门的功能3、初步尝试在面包板上连接逻辑电路二、实验用仪器：面包板一块74LS00一块74LS20一块74LS02（四二输入或非门）一块、74LS86（四二输入异或门）一块万用表一块导线若干稳压电源一台三、面包板和4LS00、74LS20、74LS02、74LS86的介绍：1、面包板内部结构示意图：面包板上的小孔每5个为一组，其内部有导线相连。横排小孔是4、3、4（3、4、3）的结构，即每5*4（5*3）、5*3（5*4）、5*4（5*3）组横排小孔内部有导线相连。用到的双列直插式集成块跨接在凹槽两边，管脚插入小孔。通常用面包板的上横排小孔接电源，用下横排小孔接地。2、74LS00的内部结构示意图：74LS00的管脚排列如上图所示，为双列直插式14管脚集成块，是四集成二输入与非门。74LS20是二四输入与非门。VCC3A3B3Y4A4B4YVCC2A2BNC2C2D4Y1A1B1Y2A2B2YGND1A1BNC1C1D1YGND74LS0074LS20第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页VCC3Y3B3A4Y4B4AVCC3B3A3Y4B4A4Y1Y1A1B2Y2A2BGND1A1B1Y2A2B2YGND四、实验内容与步骤：1、测试面包板的内部结构情况：用两根导线插入小孔，用万用表的电阻挡分别测试小孔组与组之间的导通情况，并记录下来。2、验证与非门的逻辑功能：1）将4LS00插入面包板，并接通电源和地。2）选择其中的一个与非门，进行功能验证。3）、将验证结果填入表1：表1ABY00011011其中，A、B是与非门的两个输入端，为“0”时，输入端接地，为“1”时，输入端接电源；Y是输出端，用万用表（或发光二极管）测得在不同输入取值组合情况下的输出，并将结果填入表中。5）分析测得的结果是否符合“与非”的关系。*3、以同样的方法验证四输入“与非门”、“或非”门、“异或”门的功能。4、用TTL与非门实现“或”逻辑Y=A+B1）将Y=A+B变成与非表达式2）利用“与非”门实现逻辑电路，并验证逻辑功能是否正确，将验证结果填入表2。表2ABY000110113）分析结果是否满足逻辑关系。注意：带*号的为选做内容。五、实验总结报告的写法：实验题目：一、实验目的：二、实验用仪器：三、实验内容及步骤：将实验中出现的问题、现象、及结果随时记录下来。四、实验结果分析：将实验中出现的现象、结果进行分析。14131211109874LS02123456714131211109874LS861234567第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页五：实验总结：总结这次实验的得失成败。*布线规则：横平竖直拐直角，不交叉，不架空。*TTL与非门使用注意事项：1、电源电压+5V。2、与非门的输出端不难直接接电源。3、与非门的输出端不能直接接地。4、与非门的输出端不能直接相接。六、要求：1、实验前大体记清面包板及74LS00的内部结构。预习好实验内容。2、实验后，写出试验报告。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页实验二、TTL门电路逻辑功能转换一、实验目的：1、学会用面包板实现逻辑电路时的电路连线2、掌握用“与非”门实现逻辑电路的方法二、实验仪器：稳压电源一台面包板一块万用表一块74LS00两块74LS20一块导线若干三、实验内容与步骤：一）、实现异或逻辑：1、将异或逻辑的表达式Y=A—+—B变成“与非—与非”表达式。2、按表达式画出逻辑图3、由逻辑图画出用74LS00实现电路时的电路连线图。4、连成电路，进行逻辑功能验证，将验证的结果填入下表。ABY000110115、分析实验结果，看是否符合逻辑要求。二）、按照同样的方法及步骤完成下列实验内容：1、F=AB+——2、F=ABC*3、F=A（BC+——————）*4、有A、B、C三人进行议事表决，当有包括A在内的两人以上同意时，表决通过，否则不通过。试...
