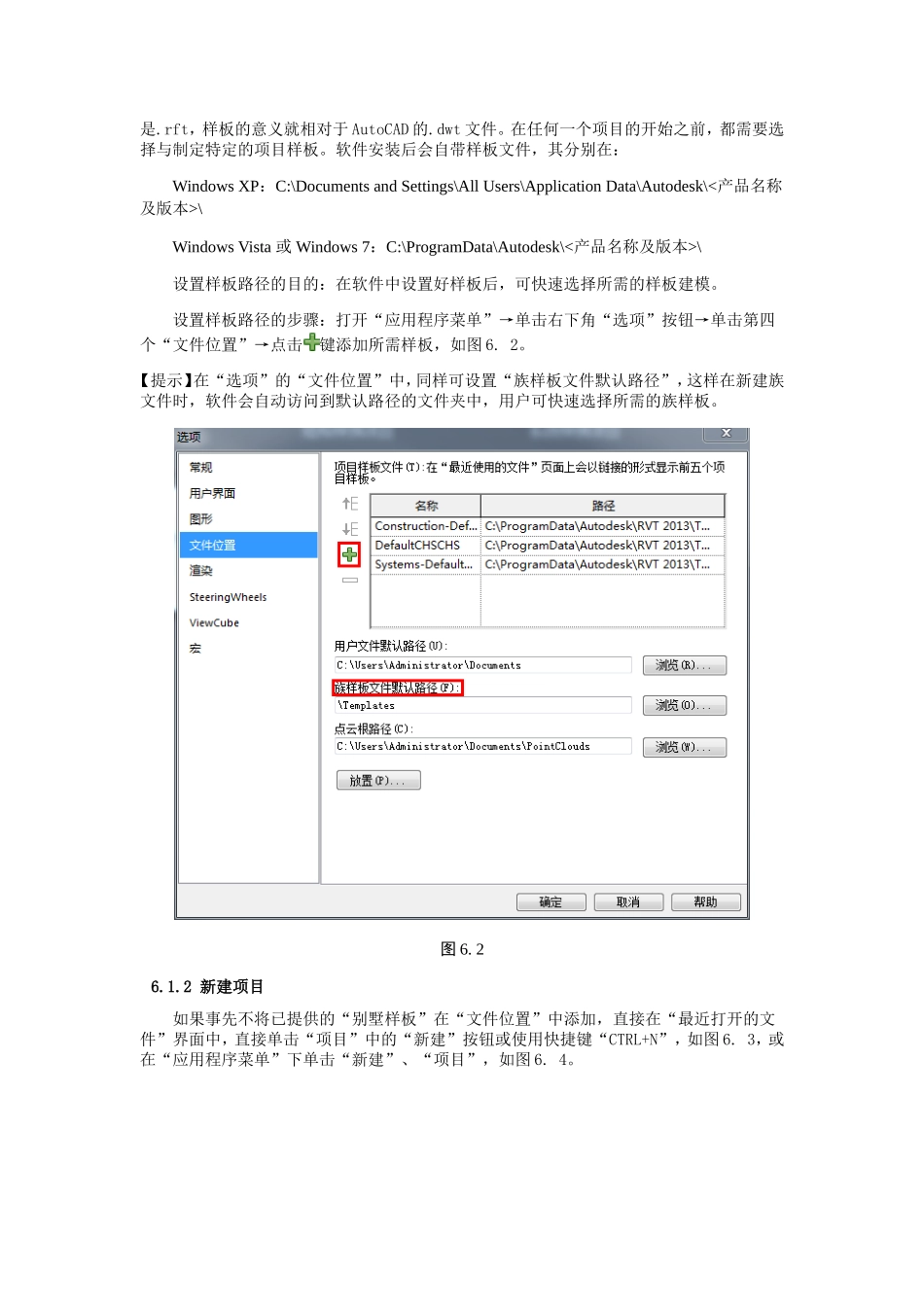

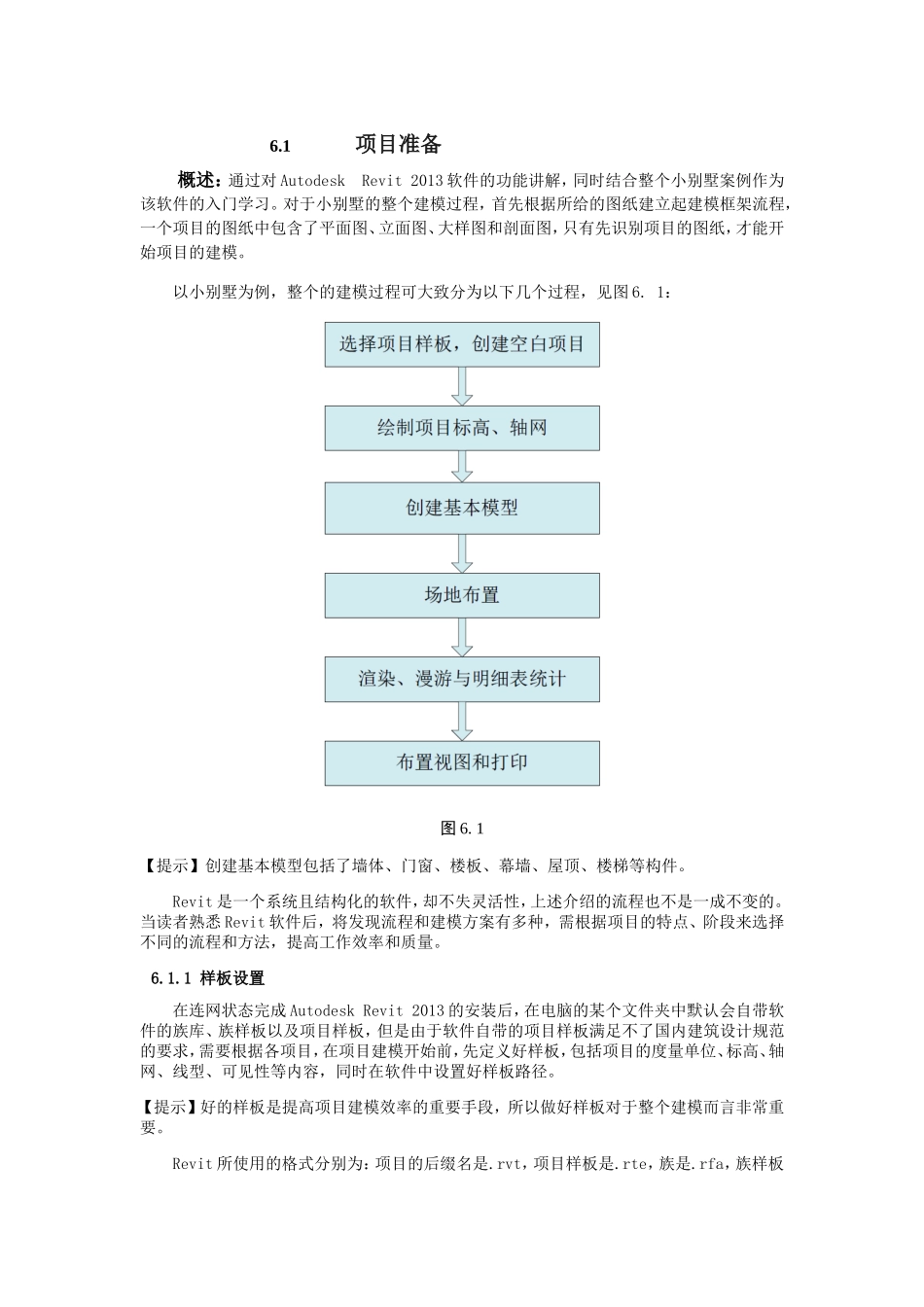

6.1项目准备概述：通过对AutodeskRevit2013软件的功能讲解，同时结合整个小别墅案例作为该软件的入门学习。对于小别墅的整个建模过程，首先根据所给的图纸建立起建模框架流程，一个项目的图纸中包含了平面图、立面图、大样图和剖面图，只有先识别项目的图纸，才能开始项目的建模。以小别墅为例，整个的建模过程可大致分为以下几个过程，见图6.1：图6.1【提示】创建基本模型包括了墙体、门窗、楼板、幕墙、屋顶、楼梯等构件。Revit是一个系统且结构化的软件，却不失灵活性，上述介绍的流程也不是一成不变的。当读者熟悉Revit软件后，将发现流程和建模方案有多种，需根据项目的特点、阶段来选择不同的流程和方法，提高工作效率和质量。6.1.1样板设置在连网状态完成AutodeskRevit2013的安装后，在电脑的某个文件夹中默认会自带软件的族库、族样板以及项目样板，但是由于软件自带的项目样板满足不了国内建筑设计规范的要求，需要根据各项目，在项目建模开始前，先定义好样板，包括项目的度量单位、标高、轴网、线型、可见性等内容，同时在软件中设置好样板路径。【提示】好的样板是提高项目建模效率的重要手段，所以做好样板对于整个建模而言非常重要。Revit所使用的格式分别为：项目的后缀名是.rvt，项目样板是.rte，族是.rfa，族样板是.rft，样板的意义就相对于AutoCAD的.dwt文件。在任何一个项目的开始之前，都需要选择与制定特定的项目样板。软件安装后会自带样板文件，其分别在：WindowsXP：C:\DocumentsandSettings\AllUsers\ApplicationData\Autodesk\<产品名称及版本>\WindowsVista或Windows7：C:\ProgramData\Autodesk\<产品名称及版本>\设置样板路径的目的：在软件中设置好样板后，可快速选择所需的样板建模。设置样板路径的步骤：打开“应用程序菜单”→单击右下角“选项”按钮→单击第四个“文件位置”→点击键添加所需样板，如图6.2。【提示】在“选项”的“文件位置”中，同样可设置“族样板文件默认路径”，这样在新建族文件时，软件会自动访问到默认路径的文件夹中，用户可快速选择所需的族样板。图6.26.1.2新建项目如果事先不将已提供的“别墅样板”在“文件位置”中添加，直接在“最近打开的文件”界面中，直接单击“项目”中的“新建”按钮或使用快捷键“CTRL+N”，如图6.3，或在“应用程序菜单”下单击“新建”、“项目”，如图6.4。图6.3图6.4在本案例中，完成好项目样板的设置后，单击“项目”中的“新建”按钮，弹出“新建项目”对话框中如图6.5，可直接通过下箭头选择“别墅样板”并勾选“项目”，单击“确定”即可开始项目的正式创建。或者单击“浏览”可在电脑中选择所需的样板，如图6.6。图6.5图6.66.1.3项目设置在初次安装完软件进行新建项目时，会弹出“英制”与“公制”的选择框，根据项目要求选择所需的度量单位。在进入项目建模界面后，可单击“管理”选项卡→“设置”面板→“项目单位”选项,在“项目单位”对话框中，可根据不同的格式设置项目单位，如图6.7。图6.76.1.4项目保存单击“应用程序菜单”→“保存”命令，快捷键Ctrl+S，或单击“快速访问工具栏”上的“保存”按钮，打开“另存为”对话框，如图6.8所示。图6.8【提示】在建模过程中要常保存，以免软件发生致命错误，导致建模工作的浪费。设置保存路径，输入项目文件名为“小别墅”，单击“保存”即可保存项目。6.2绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，反应建筑物构件在竖向的定位情况，标高不是必须作为楼层层高；轴网用于构件定位，在Revit中轴网确定了一个不可见的工作平面。轴网编号以及标高符号样式均可定制修改。软件目前可以绘制弧形和直线轴网，2014版增加折线轴网功能。在本章节中，需重点掌握轴网和标高的2D、3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。6.2.1创建标高在Revit2013中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。在立面视图中一般会有样板中的默认标高，如2F标高为“3.00”，单击标高符号中的高度值，可输入“3.5...
