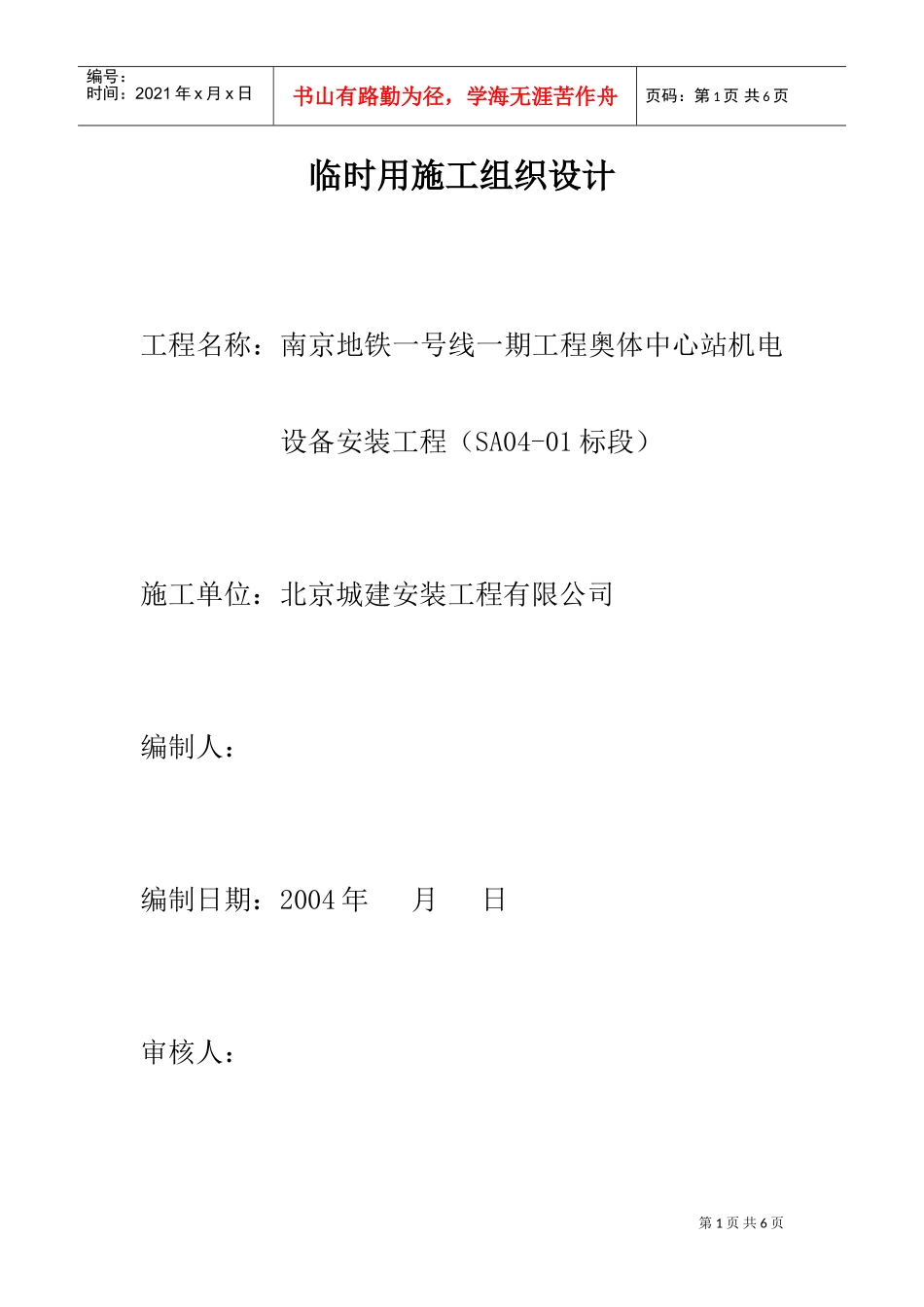

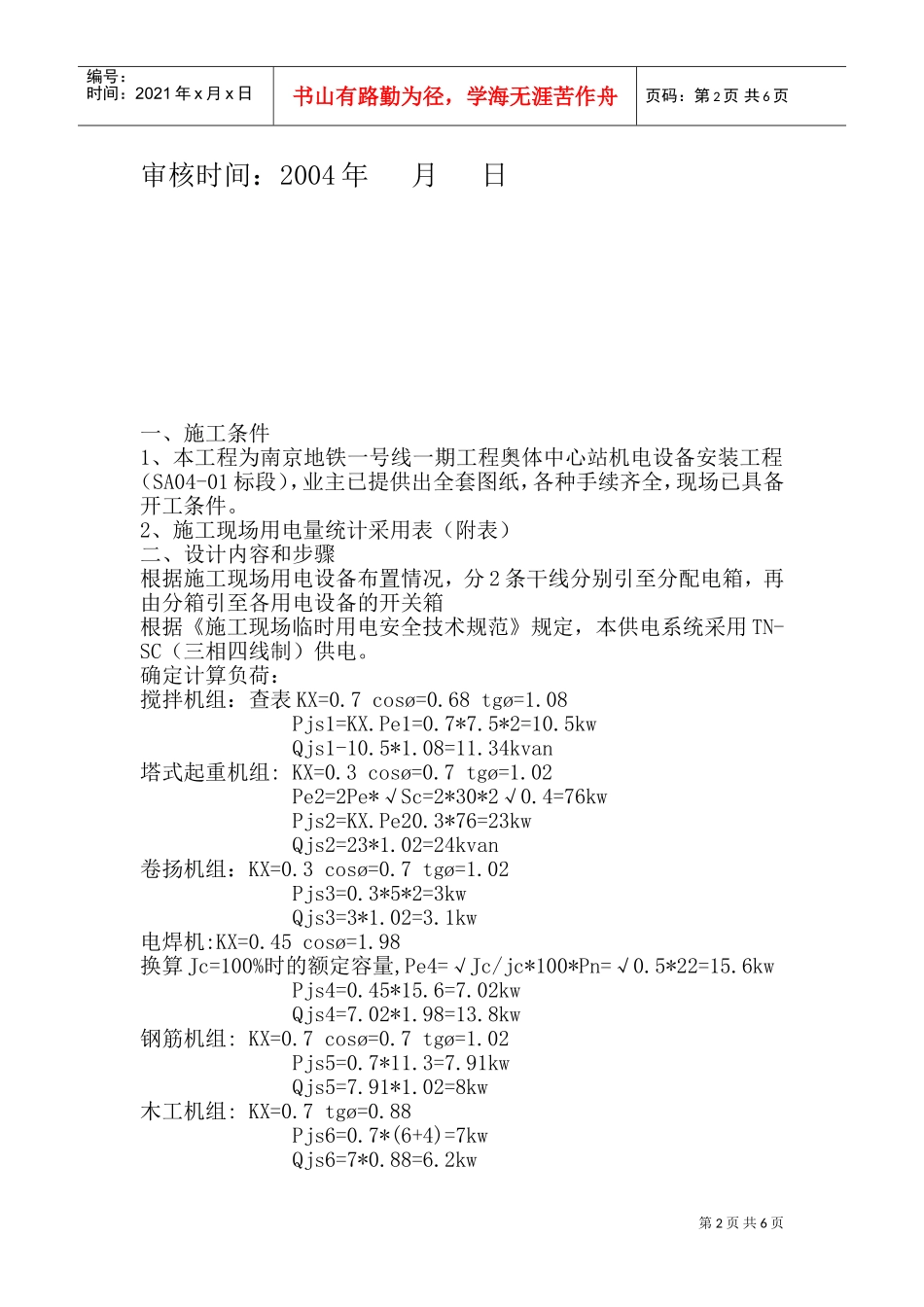

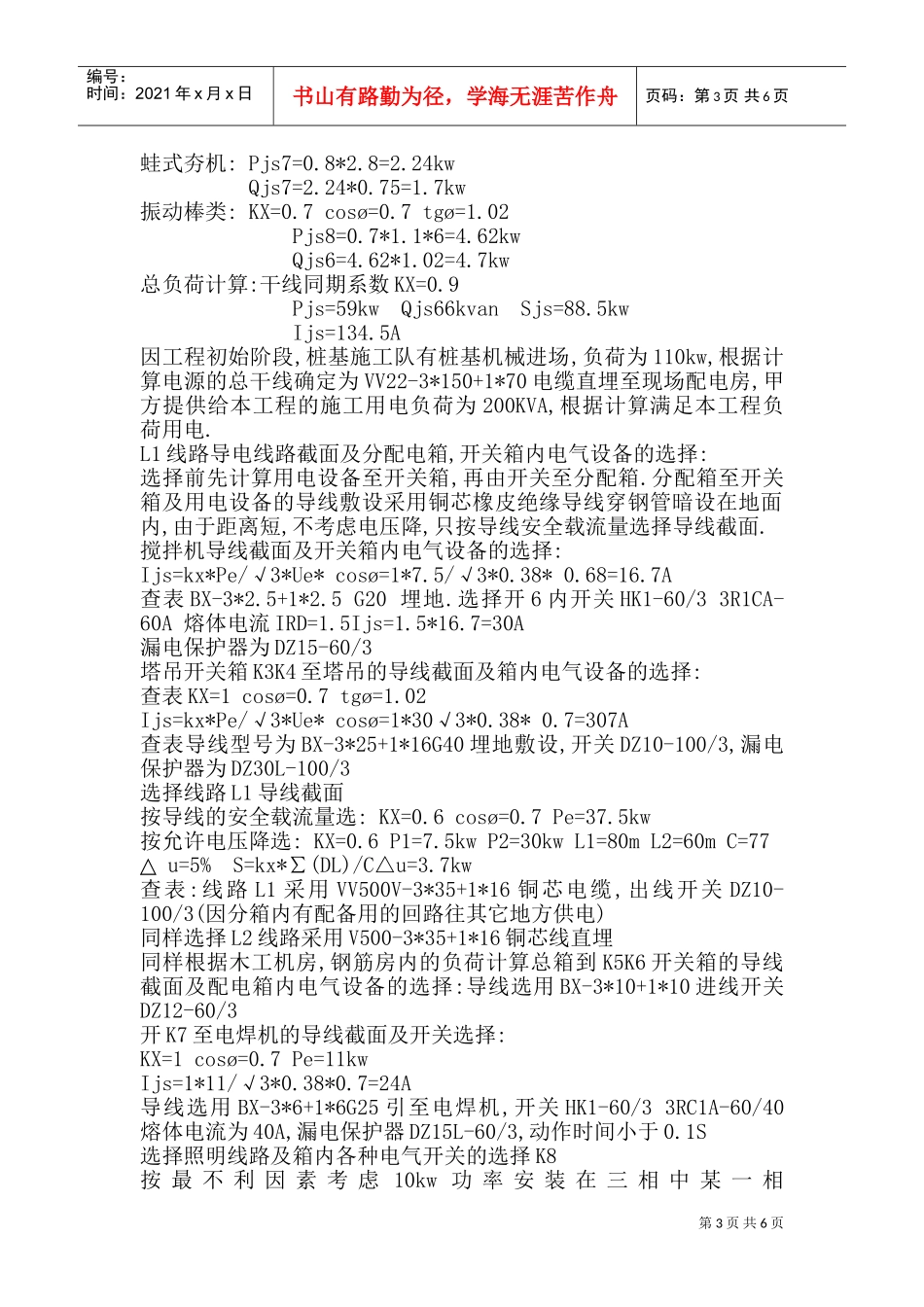

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页临时用施工组织设计工程名称：南京地铁一号线一期工程奥体中心站机电设备安装工程（SA04-01标段）施工单位：北京城建安装工程有限公司编制人：编制日期：2004年月日审核人：第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页审核时间：2004年月日一、施工条件1、本工程为南京地铁一号线一期工程奥体中心站机电设备安装工程（SA04-01标段），业主已提供出全套图纸，各种手续齐全，现场已具备开工条件。2、施工现场用电量统计采用表（附表）二、设计内容和步骤根据施工现场用电设备布置情况，分2条干线分别引至分配电箱，再由分箱引至各用电设备的开关箱根据《施工现场临时用电安全技术规范》规定，本供电系统采用TN-SC（三相四线制）供电。确定计算负荷：搅拌机组：查表KX=0.7cosø=0.68tgø=1.08Pjs1=KX.Pe1=0.7*7.5*2=10.5kwQjs1-10.5*1.08=11.34kvan塔式起重机组:KX=0.3cosø=0.7tgø=1.02Pe2=2Pe*√Sc=2*30*2√0.4=76kwPjs2=KX.Pe20.3*76=23kwQjs2=23*1.02=24kvan卷扬机组：KX=0.3cosø=0.7tgø=1.02Pjs3=0.3*5*2=3kwQjs3=3*1.02=3.1kw电焊机:KX=0.45cosø=1.98换算Jc=100%时的额定容量,Pe4=√Jc/jc*100*Pn=√0.5*22=15.6kwPjs4=0.45*15.6=7.02kwQjs4=7.02*1.98=13.8kw钢筋机组:KX=0.7cosø=0.7tgø=1.02Pjs5=0.7*11.3=7.91kwQjs5=7.91*1.02=8kw木工机组:KX=0.7tgø=0.88Pjs6=0.7*(6+4)=7kwQjs6=7*0.88=6.2kw第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页蛙式夯机:Pjs7=0.8*2.8=2.24kwQjs7=2.24*0.75=1.7kw振动棒类:KX=0.7cosø=0.7tgø=1.02Pjs8=0.7*1.1*6=4.62kwQjs6=4.62*1.02=4.7kw总负荷计算:干线同期系数KX=0.9Pjs=59kwQjs66kvanSjs=88.5kwIjs=134.5A因工程初始阶段,桩基施工队有桩基机械进场,负荷为110kw,根据计算电源的总干线确定为VV22-3*150+1*70电缆直埋至现场配电房,甲方提供给本工程的施工用电负荷为200KVA,根据计算满足本工程负荷用电.L1线路导电线路截面及分配电箱,开关箱内电气设备的选择:选择前先计算用电设备至开关箱,再由开关至分配箱.分配箱至开关箱及用电设备的导线敷设采用铜芯橡皮绝缘导线穿钢管暗设在地面内,由于距离短,不考虑电压降,只按导线安全载流量选择导线截面.搅拌机导线截面及开关箱内电气设备的选择:Ijs=kx*Pe/√3*Ue*cosø=1*7.5/√3*0.38*0.68=16.7A查表BX-3*2.5+1*2.5G20埋地.选择开6内开关HK1-60/33R1CA-60A熔体电流IRD=1.5Ijs=1.5*16.7=30A漏电保护器为DZ15-60/3塔吊开关箱K3K4至塔吊的导线截面及箱内电气设备的选择:查表KX=1cosø=0.7tgø=1.02Ijs=kx*Pe/√3*Ue*cosø=1*30√3*0.38*0.7=307A查表导线型号为BX-3*25+1*16G40埋地敷设,开关DZ10-100/3,漏电保护器为DZ30L-100/3选择线路L1导线截面按导线的安全载流量选:KX=0.6cosø=0.7Pe=37.5kw按允许电压降选:KX=0.6P1=7.5kwP2=30kwL1=80mL2=60mC=77△u=5%S=kx*∑(DL)/C△u=3.7kw查表:线路L1采用VV500V-3*35+1*16铜芯电缆,出线开关DZ10-100/3(因分箱内有配备用的回路往其它地方供电)同样选择L2线路采用V500-3*35+1*16铜芯线直埋同样根据木工机房,钢筋房内的负荷计算总箱到K5K6开关箱的导线截面及配电箱内电气设备的选择:导线选用BX-3*10+1*10进线开关DZ12-60/3开K7至电焊机的导线截面及开关选择:KX=1cosø=0.7Pe=11kwIjs=1*11/√3*0.38*0.7=24A导线选用BX-3*6+1*6G25引至电焊机,开关HK1-60/33RC1A-60/40熔体电流为40A,漏电保护器DZ15L-60/3,动作时间小于0.1S选择照明线路及箱内各种电气开关的选择K8按最不利因素考虑10kw功率安装在三相中某一相第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页上,Ijs=10/0.22=45A,查表导线BX-2*6,考虑到机械强度为BX-3*10,选择箱内开关DZ12-60/3,单相开关DZ12-60/1,漏电保护器DZ15L-20/1照明电源采用三相四线制可以提高供电的可靠性,室内照明支线截面为BX-2*2.5,进户做防水弯头,进户高度不小于2.5米.按零保护截面为BX-1*16三、绘制临时供电施工图（见附图）...
