IDC数据中心冷水机组故障演练VIP免费

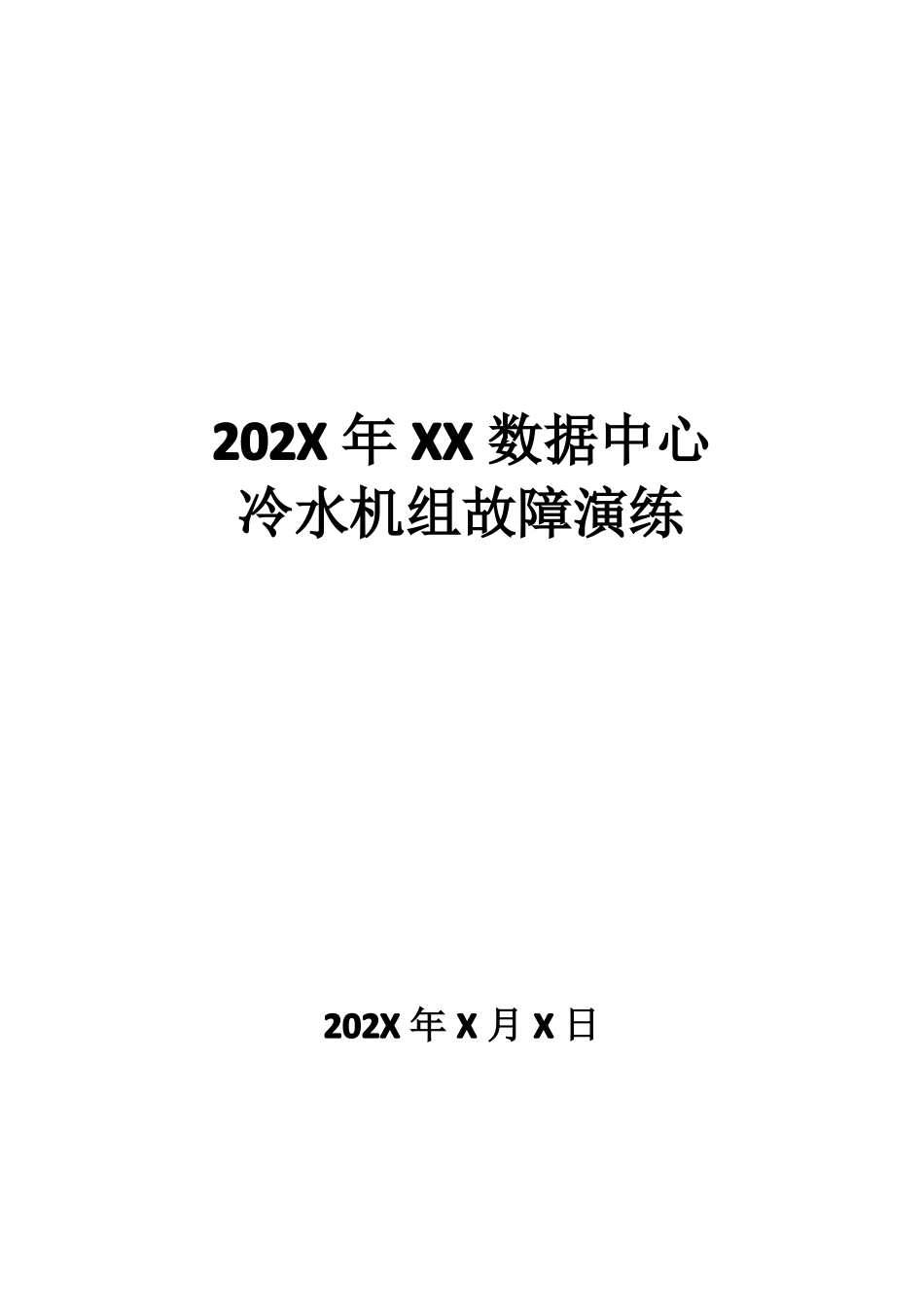

IDC数据中心冷水机组故障演练_第1页
1/7

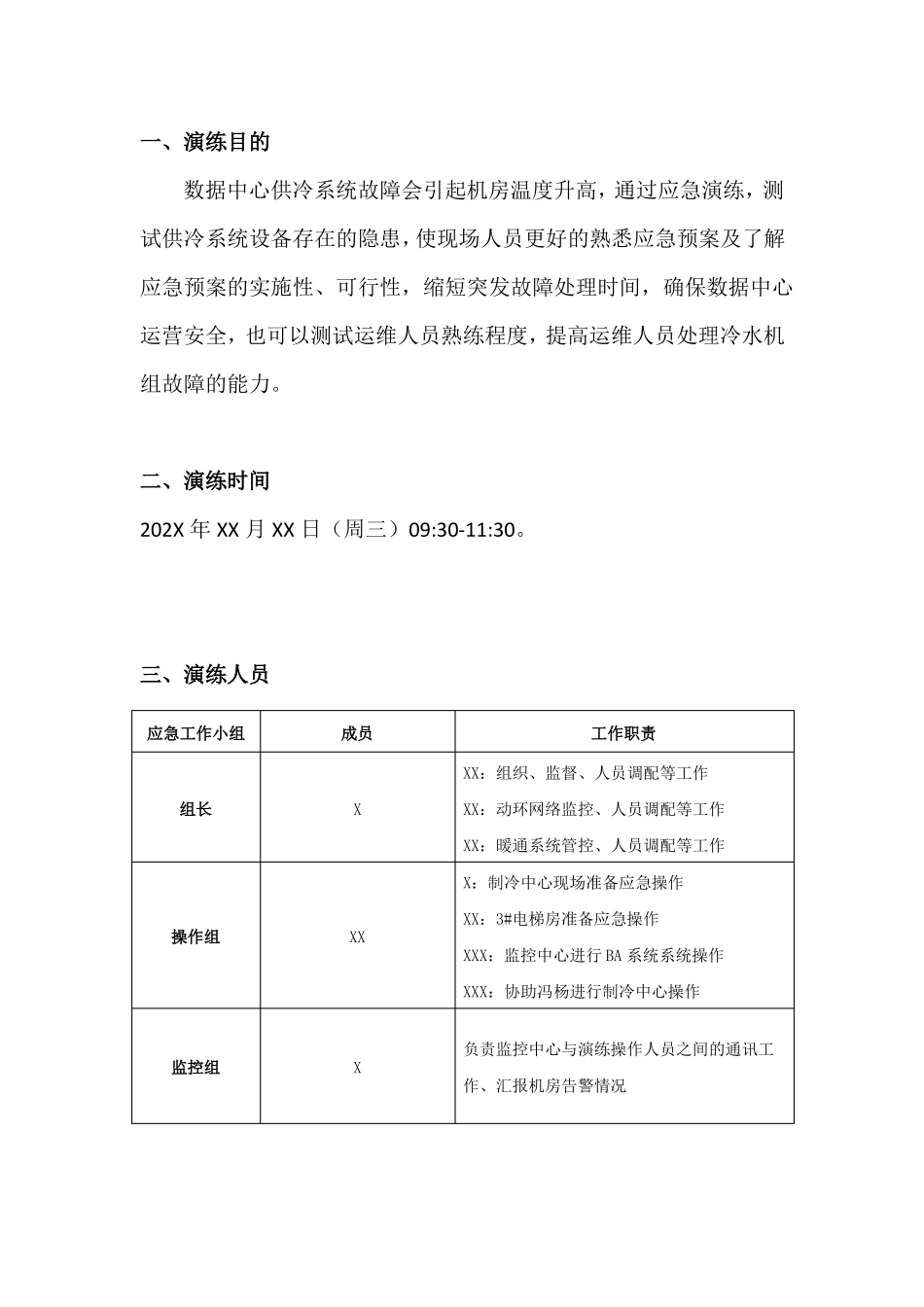

IDC数据中心冷水机组故障演练_第2页
2/7

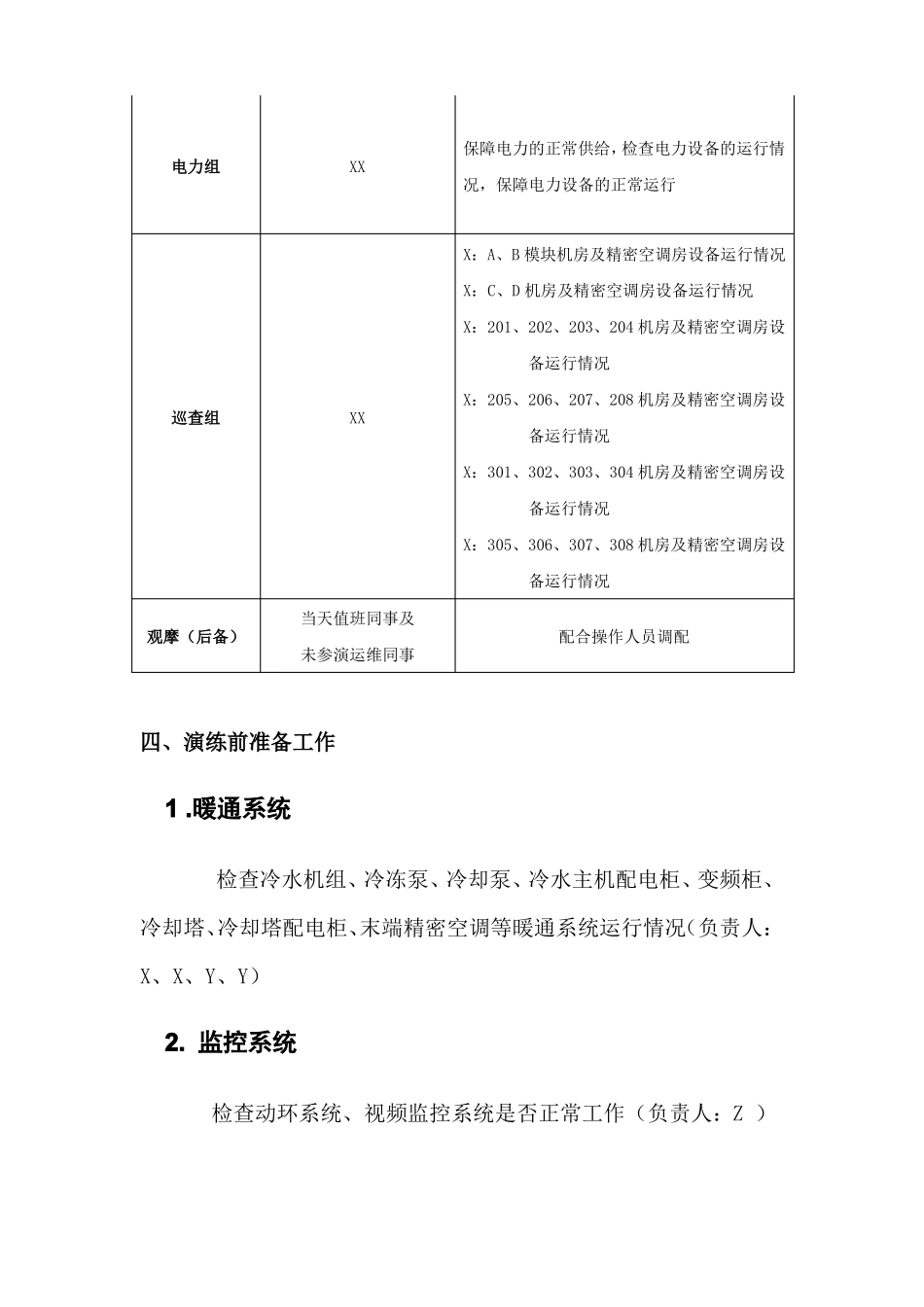

IDC数据中心冷水机组故障演练_第3页
3/7
202X年XX数据中心冷水机组故障演练202X年X月X日一、演练目的数据中心供冷系统故障会引起机房温度升高,通过应急演练,测试供冷系统设备存在的隐患,使现场人员更好的熟悉应急预案及了解应急预案的实施性、可行性,缩短突发故障处理时间,确保数据中心运营安全,也可以测试运维人员熟练程度,提高运维人员处理冷水机组故障的能力。二、演练时间202X年XX月XX日(周三)09:30-11:30。三、演练人员应急工作小组成员工作职责XX:组织、监督、人员调配等工作组长XXX:动环网络监控、人员调配等工作XX:暖通系统管控、人员调配等工作X:制冷中心现场准备应急操作XX:3#电梯房准备应急操作操作组XXXXX:监控中心进行BA系统系统操作XXX:协助冯杨进行制冷中心操作负责监控中心与演练操作人员之间的通讯工监控组X作、汇报机房告警情况保障电力的正常供给,检查电力设备的运行情电力组XX况,保障电力设备的正常运行X:A、B模块机房及精密空调房设备运行情况X:C、D机房及精密空调房设备运行情况X:201、202、203、204机房及精密空调房设备运行情况X:205、206、207、208机房及精密空调房设巡查组XX备运行情况X:301、302、303、304机房及精密空调房设备运行情况X:305、306、307、308机房及精密空调房设备运行情况当天值班同事及观摩(后备)未参演运维同事配合操作人员调配四、演练前准备工作1.暖通系统检查冷水机组、冷冻泵、冷却泵、冷水主机配电柜、变频柜、冷却塔、冷却塔配电柜、末端精密空调等暖通系统运行情况(负责人:X、X、Y、Y)2.监控系统检查动环系统、视频监控系统是否正常工作(负责人:Z)3.电力系统检查电力设备的运行情况(包括高低压配电系统、UPS不间断电源等电力设备),保障电力设备的正常运行。(负责人:XX)演练情景:BA系统若是正常状态,单个主机或水塔或水泵可以自行切换,不会对制冷系统运行造成中断影响。此次冷水机组故障演练会先行模拟BA系统处于故障状态。五、演练过程1.202X年0X月XX日09:00-09:15进行演练前会议,宣贯演练内容,落实演练前相关工作的分工及检查。2.202X年0X月XX日09:15-09:30巡查组人员对各个机房及其精密空调房进行设备状态巡查,并向组长及操作组人员进行情况汇报。3.巡查设备情况运行正常后,各组人员到达责任区域,待XX到达制冷中心、XX到达3#电梯房后做好应急手动操作准备。组长XX宣布模拟演练开始(09:30)。4.监控中心手动进行BA系统掉线操作:①运维人员手动将BA控制柜网线拔出,模拟BA系统掉线故障。②BA监控系统报警提示:NAE45-1is离线。③设备处于自保持状态运行。④运维人员手动将BA控制柜电源断开;⑤手动关闭DDC网络控制引擎电源,等待FC-BUS等信号灯全部熄灭;5.当前暖通设备运行情况(2#、3#冷水主机;1#、3#冷冻泵;1#、3#冷却泵;1#、2#、4#冷却水塔)6.因有两套制冷机组同时运行,下面应急操作进行了简化(可更快速处理故障,并且不会对运行有太大影响)。模拟场景一:2#冷水主机故障停机:将2#主机进行延时关机操作应急操作:手动开启1#冷水主机阀门后再开启1#冷水主机。记录2#冷水主机故障代码,若自身无法处理,需要通知厂家进行现场处理;2#冷水主机完全停机后关掉2#冷水主机阀门。模拟场景二:1#冷冻泵故障:将1#冷冻泵手动停止;应急操作:手动开启备用2#冷冻泵,记录1#冷冻泵变频器故障代码,解决故障。模拟场景三:1#冷却泵故障:将1#冷却泵手动停止;应急操作:手动开启备用2#冷却泵,记录1#冷却泵变频器故障代码,解决故障。模拟场景四:4#冷却塔故障:将4#冷却塔手动停机;应急操作:手动开启备用5#冷却塔阀门再开启5#冷却塔,待4#冷却塔停止后关掉4#冷却塔进出水阀门;记录4#冷却塔变频器故障代码,解决故障。7.手动重启BA控制柜内DDC网络控制引擎;手动开启DDC网络控制引擎电源,直到FC-BUS等信号灯全部恢复为工作状态,重新插入DDC网络控制引擎的网线。8.BA监控系统报警提示:NAE45-1is在线;BA系统上自保持运行的冷水机组会自动关闭;控制鼠标点击BA系统上的控制命令列表,出现弹框,右键点击“系统总启停命令”选择“开始”并点击发送,此时BA控制系统根据需求机组数量自动选择有效冷水机组运行;B...
