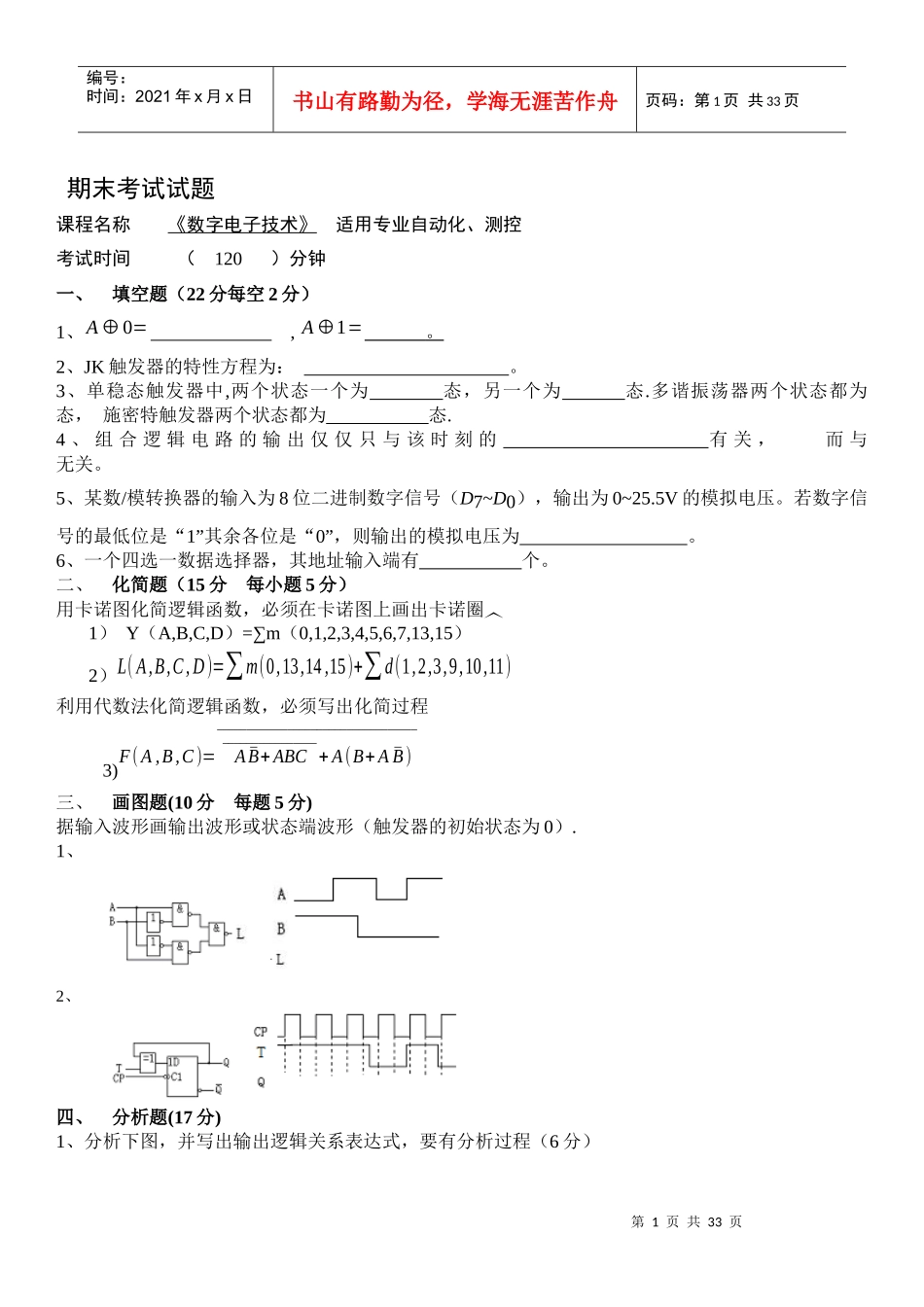

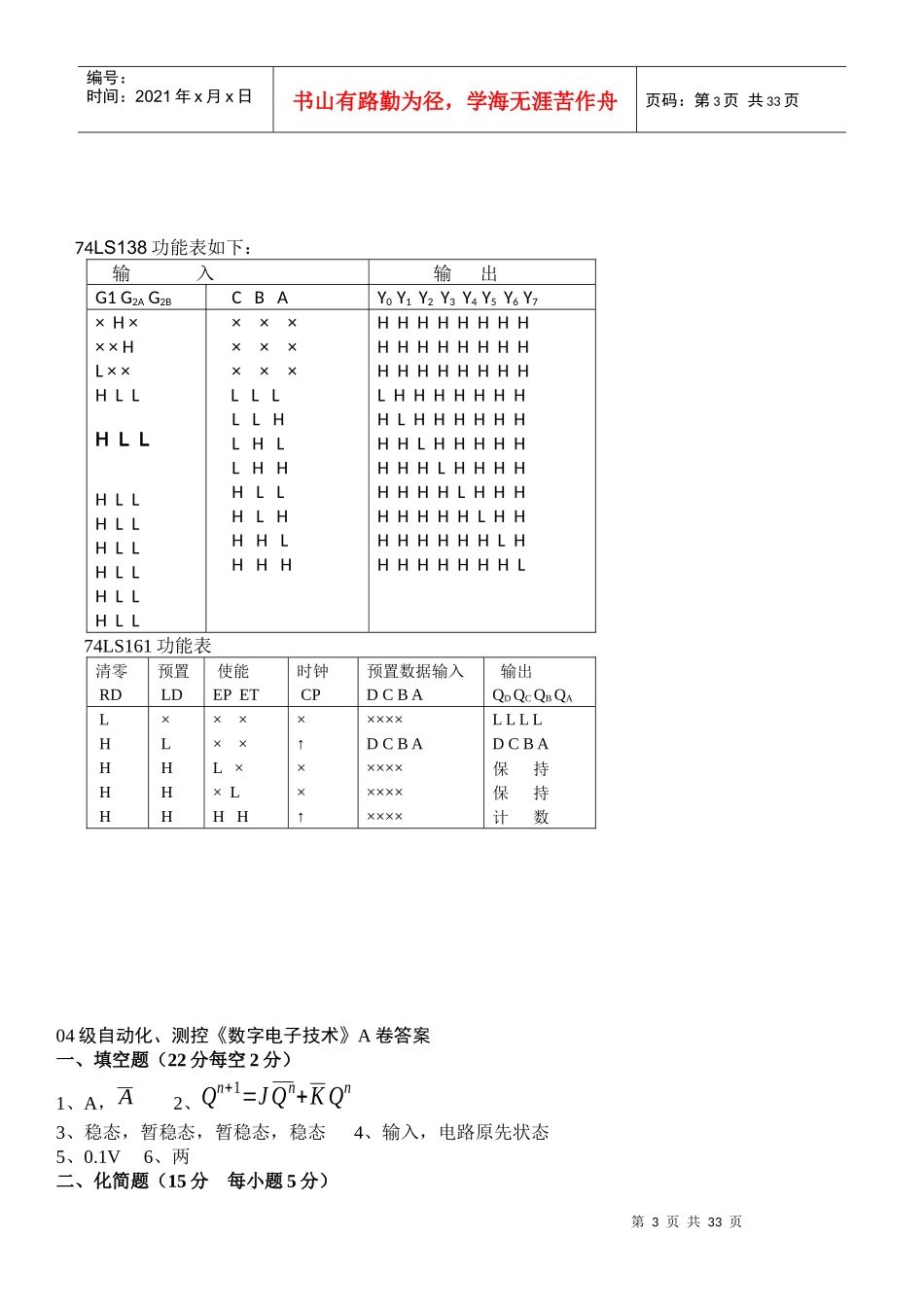

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页期末考试试题课程名称《数字电子技术》适用专业自动化、测控考试时间（120）分钟一、填空题（22分每空2分）1、A⊕0=,A⊕1=。2、JK触发器的特性方程为：。3、单稳态触发器中,两个状态一个为态，另一个为态.多谐振荡器两个状态都为态，施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。5、某数/模转换器的输入为8位二进制数字信号（D7~D0），输出为0~25.5V的模拟电压。若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为。6、一个四选一数据选择器，其地址输入端有个。二、化简题（15分每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y（A,B,C,D）=∑m（0,1,2,3,4,5,6,7,13,15）2）L(A,B,C,D)=∑m(0,13,14,15)+∑d(1,2,3,9,10,11)利用代数法化简逻辑函数，必须写出化简过程3)F(A,B,C)=A¯B+ABC________________+A(B+A¯B)__________________________________三、画图题(10分每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）.1、2、四、分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。（8分）六、分析画图题(8分)画出下图所示电路在Vi作用下，输出电压的波形和电压传输特性第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页74LS138功能表如下：输入输出G1G2AG2BCBAY0Y1Y2Y3Y4Y5Y6Y7×H×××HL××HLLHLLHLLHLLHLLHLLHLLHLL×××××××××LLLLLHLHLLHHHLLHLHHHLHHHHHHHHHHHHHHHHHHHHHHHHHHHLHHHHHHHHLHHHHHHHHLHHHHHHHHLHHHHHHHHLHHHHHHHHLHHHHHHHHLHHHHHHHHL74LS161功能表清零RD预置LD使能EPET时钟CP预置数据输入DCBA输出QDQCQBQALHHHH×LHHH××××L××LHH×↑××↑××××DCBA××××××××××××LLLLDCBA保持保持计数04级自动化、测控《数字电子技术》A卷答案一、填空题（22分每空2分）1、A，A2、Qn+1=JQn+KQn3、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题（15分每小题5分）第4页共33页第3页共33页111111ABCD000001011010111111111×11×××××ABCD00000101101011111编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页1）Y（A,B,C,D）=∑m（0,1,2,3,4,5,6,7,13,15）=A+BD2)L(A,B,C,D)=∑m(0,13,14,15)+∑d(1,2,3,9,10,11)=AB+AD+AC3)F(A,B,C)=A¯B+ABC________________+A(B+A¯B)__________________________________¿A+¯B+BC________________+AB+A¯B=A+¯B+BC________________+A=0三、画图题(10分每题5分)1、2、四、分析题(17分)1、（6分）L=A⊕B2、（11分）五进制计数器第5页共33页第4页共33页RDQDQCQBQALDEPET161CPDCBA&11编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页五、设计题(28分)1、（20分）1）根据题意，列出真值表由题意可知，令输入为A、B、C表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R，Y，G表示红、黄、绿三个批示灯的状态，“1”表示亮，“0”表示灭。(2)由真值表列出逻辑函数表达式为：R(A,B,C)=∑m(0,3,5,6)Y(A,B,C)=∑m(0,1,2,4)G(A,B,C)=m7(3)根据逻辑函数表达式,选用译码器和与非门实现，画出逻辑电路图。2、（8分）ABCRYG000001010011100101110111110010010100010100100001第6页共33页第5页共33页编号：时间：2021年x月x日书山有路...
