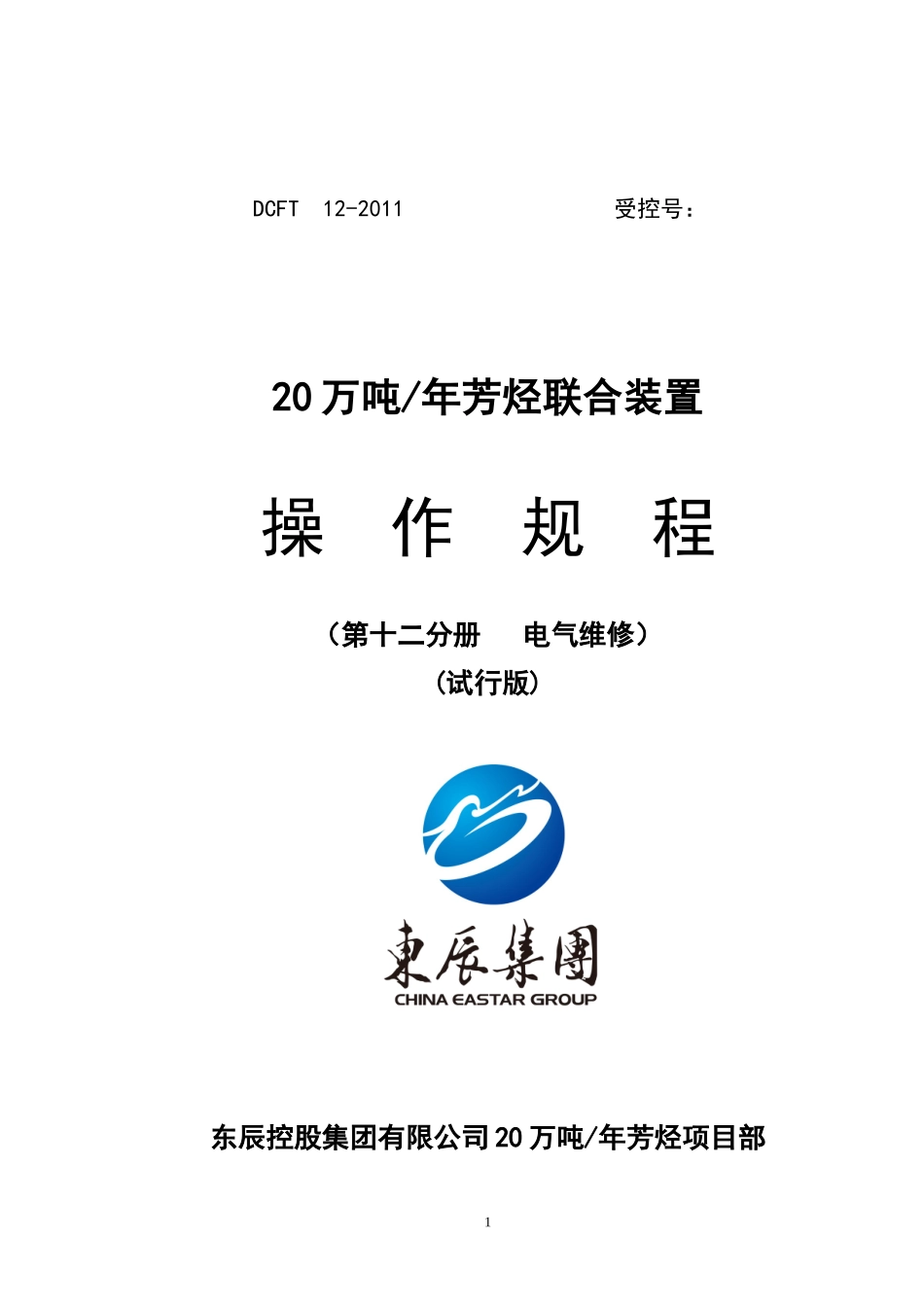

DCFT12-2011受控号：20万吨/年芳烃联合装置操作规程（第十二分册电气维修）(试行版)东辰控股集团有限公司20万吨/年芳烃项目部1发布日期：2011年4月第一章变压器运行规程一、运行规定1、变压器应在额定条件下运行；正常运行时，严禁过负荷，各侧的最大负荷电流不应大于其运行档位的额定电流。系统事故时允许短时间过负荷，但应根据变压器过负荷允许时间表加强监视，并及时与调度联系。2、变压器正常运行时，上层油温最高不超过85℃，监视温度应视负荷及环境温度而定，其温升在任何条件下也不应超过55℃。3、变压器在首次或大修后投入运行，应以额定电压进行冲击，冲击次数和试运行时间按有关规定或启动程序执行。一般情况下新变压器投运前需冲击5次，大修后的变压器需冲击3次，第一次20分钟，以后每次5分钟，间隔2分钟。4、变压器加油、滤油、瓦斯继电器检修工作时，需将本体重瓦斯、有载重瓦斯压板退出，运行中发现变压器散热器阀门关闭需进行开启前，应将本体重瓦斯、有载重瓦斯压板退出，上述工作完毕经二小时试运行，确认瓦斯继电器无气体时，方可将重瓦斯压板投入，重瓦斯保护压板投入或退出均应经上级主管领导许可。二、变压器的巡视检查变压器的正常巡视检查项目：1、变压器的负荷情况。2、声音是否正常，均匀的“嗡嗡”声，无焦糊异味。3、温度计指示正常，手触各散热器温度无明显差异。4、散热器油管连接处无渗漏油，无损坏变形。5油色清亮，油压正常，无渗漏油。6、瓷质部分无裂纹、破碎，放电痕迹。7、引线不应过松或过紧，接头接触良好，无过热现象。8、变压器瓦斯继电器内无气体。9、压力释放阀无动作现象。10、呼吸器内硅胶潮解变色不超过2/3。11、变压器基础构架无下沉、断裂，卵石层清洁，下油道畅通无堵塞。12、变压器外壳接地良好，永久性接地线无松动，无锈蚀现象。13、本体二次接线无松动、脱落，绝缘包扎良好。三、变压器的异常运行及事故处理1、值班人员在运行中发现变压器有下列异常时，应立即向当班工长和有关领导汇报，并做好各种记录：1）变压器严重渗漏油；2）油面不正常的上升或下降；3）负荷、天气、冷却装置正常而油温不断上升；4）油温超过75℃；5）声音不正常；26）接头过热及瓷套管有放电现象。2、出现下列情况之一者，可不经调度许可立即将故障变压器停止运行，然后汇报厂调和有关领导。1）变压器内部声响明显增大很不均匀，内部有爆裂声；2）在正常的环境温度下，负荷不变而变压器油温超过75℃后继续上升；3）变压器油枕或压力释放装置喷油；4）大量漏油或喷油使油位计看不见油位；5）变压器冒烟；6）套管有严重的破损和放电现象；7）油质变黑，油内出现碳质；8）变压器大量漏油而不能制止；9）有关保护拒动；3、变压器油温过高1）检查变压器有无异音，油温表指示是否正常，温度表本身是否失灵，是否误发信号，加强对变压器的监视，检查变压器负荷情况，和其它变压器相比，如果负荷基本相同、温度相差较大，可能变压器内部有故障，如果油温继续上升，汇报厂调和主管领导，根据命令来处理变压器；2）报紧急缺陷，等候检修人员处理；3）做好相关的各种记录。当以上检查均正常，油温比同样条件下高出很多且还在继续增长时，可断定变压器内部故障此时如差动保护和瓦斯保护均布动作，应立即汇报厂调和主管领导，将故障变压器停下来检修。4、当发现变压器油面较低，当时油温下的油位比同温下的规定油位显著降低时，应立即汇报厂调和主管领导，要求加油并做好相关的各种记录。如因大量漏油使油位降低，应采取堵漏措施并向厂调汇报，要求处理，并不得将瓦斯改投信号。5、油位因温度升高而逐渐上升时，油位不应超过规定最高限度。若超过时，应汇报主管领导和厂调，要求放油，以防渗油。6、变压器有异音1）检查变压器油色、油位、油温有无异常；2）汇报厂调和主管领导，根据调度命令将变压器停电；3）报紧急缺陷，等候检修人员处理；4）做好相关的各种记录。7、套管破损、放电1）立即汇报厂调和主管领导，根据调度命令将主变停电。2）报紧急缺陷，等候检修人员处理；3）做好相关的各种记录。8、硅胶潮解变色超过2／3，报重大缺陷。9、变压器着火1）运行中...
