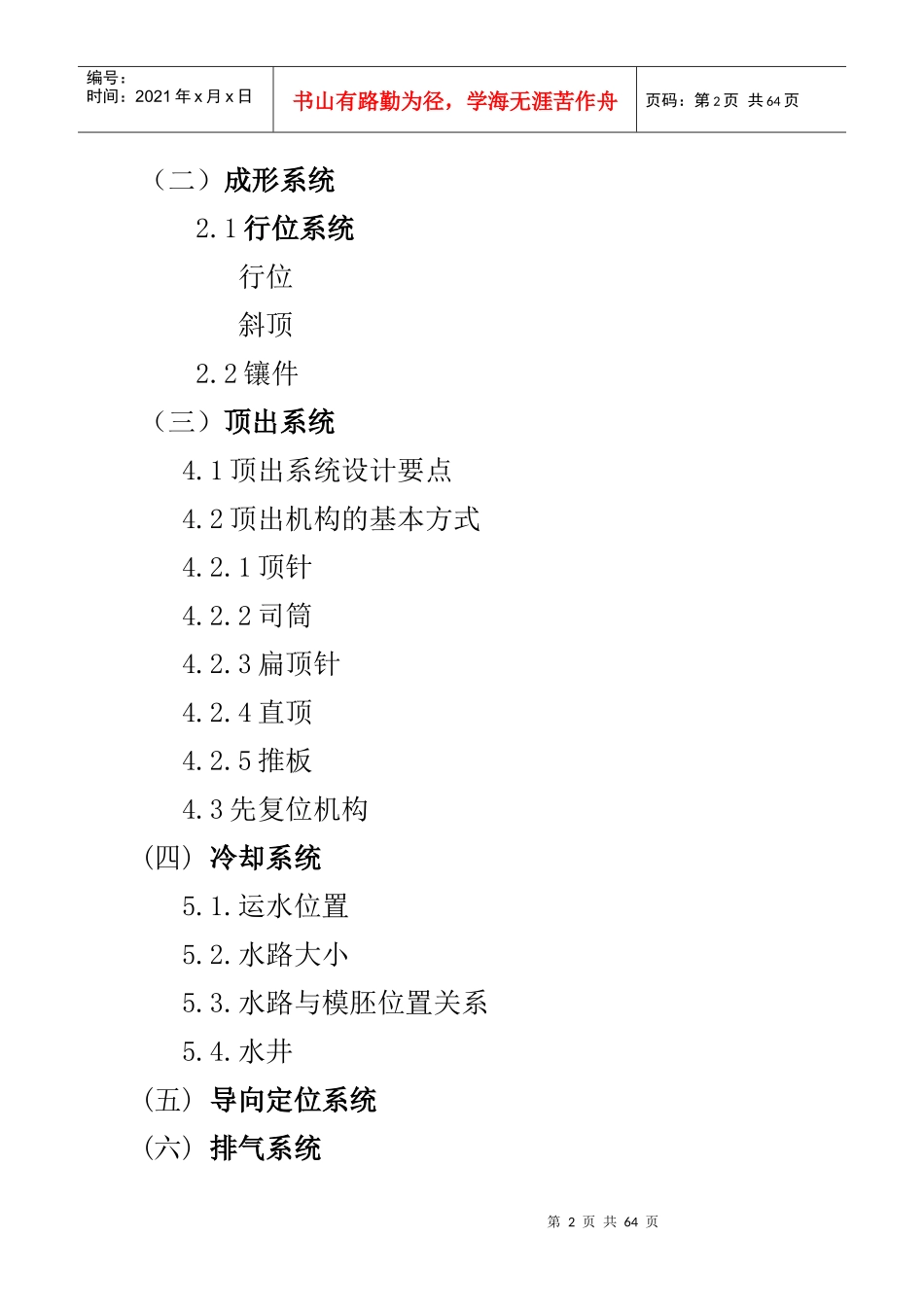

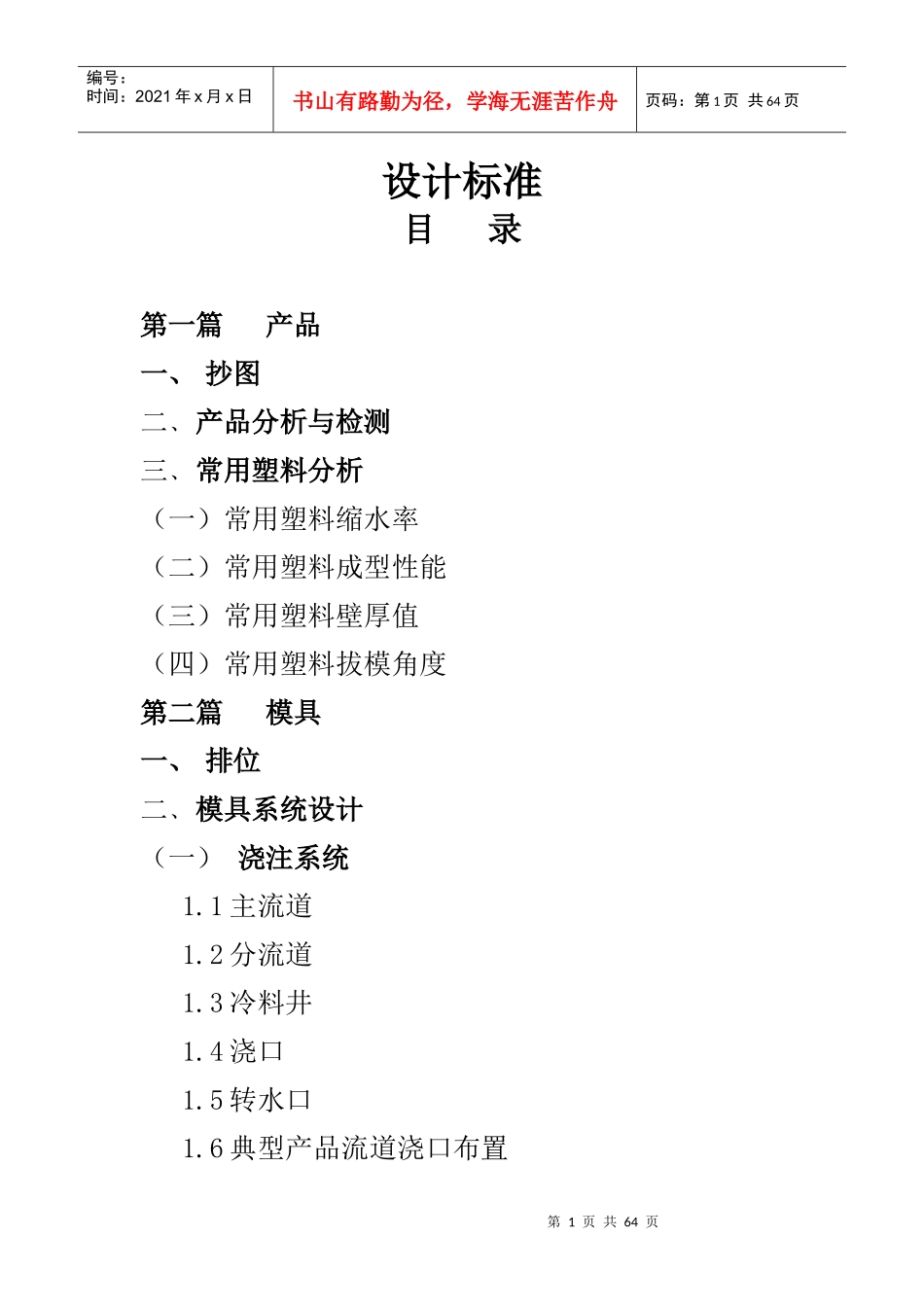

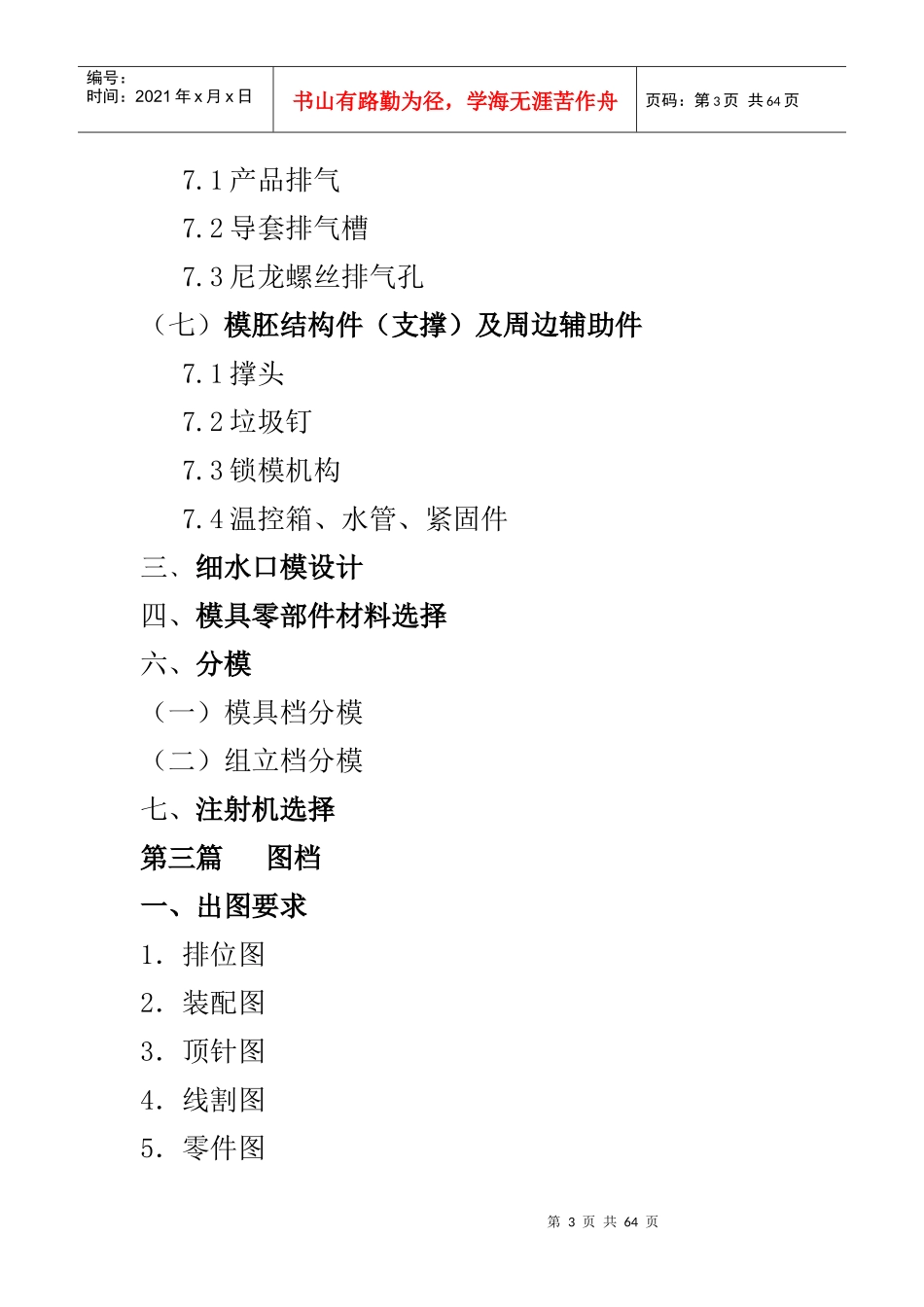

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页设计标准目录第一篇产品一、抄图二﹑产品分析与检测三﹑常用塑料分析（一）常用塑料缩水率（二）常用塑料成型性能（三）常用塑料壁厚值（四）常用塑料拔模角度第二篇模具一、排位二﹑模具系统设计（一）浇注系统1.1主流道1.2分流道1.3冷料井1.4浇口1.5转水口1.6典型产品流道浇口布置第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页（二）成形系统2.1行位系统行位斜顶2.2镶件（三）顶出系统4.1顶出系统设计要点4.2顶出机构的基本方式4.2.1顶针4.2.2司筒4.2.3扁顶针4.2.4直顶4.2.5推板4.3先复位机构(四)冷却系统5.1.运水位置5.2.水路大小5.3.水路与模胚位置关系5.4.水井(五)导向定位系统(六)排气系统第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页7.1产品排气7.2导套排气槽7.3尼龙螺丝排气孔（七）模胚结构件（支撑）及周边辅助件7.1撑头7.2垃圾钉7.3锁模机构7.4温控箱、水管、紧固件三﹑细水口模设计四、模具零部件材料选择六、分模（一）模具档分模（二）组立档分模七、注射机选择第三篇图档一、出图要求1．排位图2．装配图3．顶针图4．线割图5．零件图第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页6．分模图7．爆炸图二、图纸管理与进度控制（一）图纸管理（二）审图（三）进度三、电脑图档管理第四篇附录一、标准件二、工程表格产品篇抄图一．抄图前,先要看懂,看透产品线图,然后班顺思路,特别是外形面的画法。抄好产品图要转为2D线图与设计部提供的平面线图套。要保证主要的视图和边界线完全重合一致。若有不重合、不一致的情况，首先分析是2D线图本身表达有问题，还是抄图时造成的。若为2D线图表达问第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页题则应及时标明，并与设计部沟通、反映；若为抄图问题，及时修改。二．一个产品通常要多次转图与标题栏对上几次逐步确认(看版本)，避免最后的问题堆积。三．在抄图的整个过程中，最为重要的是基体外形面的控制和核对。四．抄好的UG尽可能保证可以再生，以实现UG的参数设计功能。五．通常抄图应先抄好影响模具结构之处，如外形面、行位处倒勾、前后模基面加减胶。至于柱位、骨位可最后再抄。六．要区别常用的做曲面命令。七．分清结构线与效果线。原则上结构线一定要与线图完全一致，效果线应尽可能接近。八．抄整体产品外形，要考虑产品出模基体外形的出模角(拔模方向)应在最初放好，不然，到最好去做，通常是不会成动和很麻烦的。九．特别注意，在倒角前应将拔模做好。十.产品外形抄好后，应做一个全面、细致的抄图报告。详细说明UG图与线图间的不同之处和处理方案。二、产品分析与检测第6页共64页第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共64页（一）、装配检测（二）、结构检测1．检查产品各部分结构是否合理，对加工、注射是否存在明显不利影响。2．检查产品是否存在难出模或不能出模之处，如倒勾等。（三）、拔模角检测1.首先在分析----形状----面----斜率指定与开模方向为一致的矢量方向,将最合最小值设为对称值(正负),选择产品确定就可以得到用颜色区分的拨模面角度颜色.拨模斜度要特别注意插穿位拔模角的大小,一般为3～5°。2.产品各骨位（火花直接打出）、柱位拔模角可不考滤。3.当需增加拔模角时,一般原则是往减胶方向拔模,以利今后改模。（四）、肉厚检测三、常用塑料分析(一)常用塑料缩水率第7页共64页第6页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共64页（二）常用塑料成型性能以上均为热塑性通用塑料.塑胶材料缩水率ABS、PMMA、HIPS8255/1000PP+PE8/1000SAN3/1000POM15/1000分类塑料名称收缩率(0/00)逃气孔适宜深度模具温度(℃)成型温度(℃)结晶性PP聚丙烯200.01~0.0240~60205~288PE聚乙烯200.0220~60149~371非结晶性HIPS825聚苯乙烯50.0220~...
